Зубец U на электрокардиограмме: клиническое значение (обзор). Тайна «зубца U» на электрокардиограмме (ЭКГ) Комплекс зубцов QRS: на что указывает
Еще в древние времена была замечена высокая информативность диагностических критериев, основанных на анализе сердечного ритма. Искусством пульсовой диагностики владели, например, в Древнем Китае и в Древней Греции. В трактате "Нэй цзин" сказано: « пульс - это внутренняя сущность ста частей тела, самое тонкое выражение внутреннего духа». Древняя медицина владела искусством распознавания различных патологических состояний организма по непосредственному, интуитивному анализу пульсовой волны - сигналу, регистрируемому исследователем непосредственно по ощущениям пальцев своей руки.
Современный этап изучения всех фаз сердечного ритма связан с развитием объективных методов исследования деятельности сердца, в том числе и электрических проявлений деятельности сердца, т.н. "электрической активности сердца".
Применение электрокардиограммы (ЭКГ) при исследовании работы сердца применяют со времён Виллема Эйнтховена, т.е. более 100 лет. Электрокардиограф Эйнтховена (струнный гальванометр) образца 1903 года позволил детально, без искажений записать ЭКГ, определить временные и амплитудные характеристики зубцов, интервалов и сегментов. Большая часть современной электрокардиографических условных обозначений была разработана Эйнтховеном. Его обозначения зубцов P, Q, R, S, T, и U используются и сегодня.
В настоящее время электрокардиография, наряду с другими методами, является важным методом исследования сердечной деятельности и в научных целях, и в целях врачебной диагностики.
Однако, несмотря на длительный период медицинских исследований, в том числе с помощью ЭКГ, проблема сердечно сосудистых заболеваний, аритмий и внезапной сердечной смерти (ВСС) человека в 21 веке ещё более обострилась. Особенно настораживает, что в последнее время, например в РФ, происходит рост ВСС у людей в молодом и среднем возрасте. Кроме того, в последние десятилетия, а именно с 1969 года, ВОЗ ввёл такое понятие, как синдром внезапной детской смерти (СВДС). Одной из предполагаемых версий СВДС является нарушение сердечной деятельности младенца. Здесь речь идёт об аритмиях, вплоть да кратковременной остановки сердца, которые могут встречаться даже у здоровых детей.
Отметим, что наиболее часто у современного человека в развитых странах диагностируется ишемическая болезнь сердца (ИБС). ИБС может протекать остро, в виде инфаркта миокарда (ИМ), а также хронически, в виде периодических приступов стенокардии.
Известно, что внезапная смерть может иметь место у лиц, не имеющих явных признаков органического поражения сердца, являясь следствием, так называемой, идиопатической фибрилляции желудочков. Среди спортсменов в возрасте до 40 лет, имевших фибрилляцию желудочков, у 14% при обследовании не было выявлено признаков сердечной патологии .
Наиболее вероятным, хотя и не единственным, непосредственным механизмом внезапной смерти при ишемической болезни сердца (ИБС) являются нарушения ритма, а именно - желудочковая тахиаритмия (75-80%).
Лишь в 5-10% случаев внезапная смерть не связана с ИБС или сердечной недостаточностью .
По данным исследования почти треть больных (32,7, у которых причиной смерти была ИБС, умерли внезапно. При этом вероятность внезапной смерти не имела прямой связи с тяжестью заболевания: большинство внезапно умерших (66,7 страдали стенокардией невысокого функционального класса (I-II ФК) или не имели приступов стенокардии в течение последних 6-18 месяцев наблюдения, менее трети из них (27,8 ранее перенесли ИМ.
В целом, например в США, около 21% всех смертей у мужчин и 14,5% у женщин являются неожиданными и внезапными (Vreede-Swagemakers J.J., et al., Sudden Cardiac Death, 1997).
Представленные выше обобщенные статистические данные говорят о том, что, возможно, аритмия, тахикардия (1-ая группа заболеваний) и ВСС человека возникают по собственной причине, а не как обязательное следствие ИБС, ИМ и атеросклероза (2-ая группа), тем более зачастую аритмии встречаются у людей без сердечной патологии. Можно предположить, что положительная корреляция обеих условных групп заболеваний обусловлена наличием общей причины, например, так называемой, беспричинной гипертензии.
Но вернёмся к ЭКГ и зубцу U. Есть ли какие-нибудь прогнозные признаки на ЭКГ надвигающихся аритмий и ВСС, например, у здоровых молодых людей?
Ранее из экспериментов было известно, что механическое импульсное раздражение миокарда может вызывать экстрасистолы. Известно также, что экстрасистолы часто возникают у гипертоников и у спортсменов.
Возникает вопрос. Что есть общего у гипертоников и спортсменов? Ответ: у тех и у других, хоть и по разным причинам, общим является гипертрофированное сердце. А увеличенное сердце чаще генерирует экстрасистолы, т.к. оно более чувствительно к механическому растяжению, к механическому импульсу.
Обратимся к первоисточникам.
Ранним признаком ишемической болезни сердца является отрицательный или двухфазный зубец U. Однако отрицательный зубец U может наблюдаться также у больных с гипертрофией левого желудочка, например, у больных артериальной гипертонией, старым или острым инфарктом миокарда, а также гипертрофией правого желудочка, блокадой левой ножки пучка Гиса и т.д.
Признаком ишемической болезни сердца может быть резкое отклонение между электрическими осями комплекса QRS и зубца Т, которое определяется во фронтальной плоскости. У больных хронической ишемической болезнью сердца нередко наблюдаются различные нарушения ритма и проводимости [Чазов Е. И., 1974]. Чаще всего при этом выявляется экстрасистолия. У многих больных обнаруживаются синусовая тахикардия, синусовая брадикардия, мерцательная аритмия, пароксизмальные тахикардии, атриовентрикулярные блокады I, II или III степени и т.д.
В норме зубец U – это маленький (около 1.5-2.5 мм на ЭКГ) пологий зубец, следующий через 0.02-0.04 сек за зубцом T. Лучше всего его можно наблюдать у тренированных спортсменов или у пожилых людей в отведениях V3, V4. Гипокалиемия или брадикардия делают его явным.
Зубцу U до настоящего времени уделялось относительно мало внимания, так как его происхождение не получило до сих пор удовлетворительного объяснения. В настоящее время за 109 лет исследований ЭКГ можно констатировать, что существует, по крайней мере, семь гипотез происхождения зубца U.
1) Зубец U вызван тем, что потенциалы действия на одном из участков желудочков не исчезают [Эйнтховен].
2) Зубец U вызван поздними потенциалами, которые следуют после собственных потенциалов действия .
3) Зубец U вызван потенциалами, возникающими в результате растяжения мускулатуры желудочков в период быстрого наполнения желудочков в ранней фазе диастолы ,
4) Зубец U вызван потенциалами, индуцированными отсроченной поздней реполяризацией при растяжении стенок левого желудочка во время диастолы . Это, так называемая, механо-электрическая гипотеза .
5) Зубец U обусловлен реполяризацией папиллярных мышц или волокон Пуркинье [Исаков И. И. и др., 1974; Сумароков А. В., Михайлов А. А., 1975].
6) Зубец U связан с вхождением ионов калия в клетки миокарда во время диастолы .
7) Зубец U связан с задержкой реполяризации М-клеток в зоне инфаркта миокарда.
Хотя эти гипотезы и существуют, но общей точки зрения пока нет, в большинстве научных статей говорится, что природа зубца U неизвестна. Тем не менее, очевидно, что зубец U очень важен для диагностики заболеваний сердечно сосудистой системы, т.к. достоверно известно, если этот зубец «небольшой» по амплитуде, «положительный» и расположен «на своём месте», т.е. вслед за зубцом T, то за здоровье человека опасаться не надо. Ключевые слова выделены кавычками. С другой стороны, например, отрицательный зубец U до сих пор ни разу не наблюдался у здоровых лиц!
Обнаружение зубца U на ЭКГ часто бывает затруднительным из-за его не постоянства, как по амплитуде, так и по положению на оси времени. Очень часто зубец U интерферирует с зубцом T. Когда зубцы U и T сливаются, их суммарный отклик может обладать относительно большой амплитудой и при анализе ЭКГ этот отклик можно принять за зубец T. Это может приводить к ложному «удлинению интервала QT», хотя на самом деле никакого удлинения нет.
В некоторых случаях возможно раздвоение зубца T . Иногда может регистрироваться «синдром Бругада», при котором происходит подъём сегмента ST (слева от зубца T), а иногда инверсия зубца T .
Часто зубец U вообще не детектируется.
Так, например, при частоте сердечных сокращений (ЧСС) более 96-110 ударов в минуту его обнаружение практически невозможно по причине его наложения на предсердный зубец P, либо даже на зубец R из следующего сердечного цикла. Более подробно исследовать взаимодействие зубца U с зубцами T, P и R ещё предстоит!
Возникает предположение, на которое надо обратить особое внимание.
У здоровых людей на ЭКГ зубцы P, Q, R, S, T всегда детектируются, всегда строго находятся на своих местах, нормированные дисперсии их положений и амплитуд минимальны, а вот зубец U не подчиняется этим правилам. Можно сделать предварительный вывод, что зубец U имеет какую-то другую природу происхождения, и «модулятор» его амплитуды (вплоть до величин менее уровня шума), формы и положения по оси времени находится вне самого сердца.
Собственно говоря, еще Г.Ф.Ланг «указывал», что экстрасистолия приблизительно в 50% случаев является результатом экстракардиальных явлений.
Согласно моей гипотезе, возможно формирование электрического импульса, вызванного механической волной достаточной интенсивности, в устьях вен после прохождения нормального артериального пульса по замкнутому контуру «артерии-шунты-вены» в случаях изменения артериального давления "на местном уровне", например при сдавливании в положении лёжа, стрессе, физической нагрузке, переедании, венозном застое, курении, приёме алкоголя, чаще на фоне сидячего образа жизни.
Можно предположить, что пульс может переходить с артерий на вены из-за чрезмерного кальцинирования склеротических сосудов или увеличения соединительной ткани вокруг сосудов малого или большого кругов кровообращения.
(Нельзя исключить и совершенно другие пути прохождения пульса. Возможно нарушение ритма сердца может происходить из-за слишком интенсивного импульса порождённого обратной пульсовой волной в венозном русле, например, зубцом V (или C+V) на флебосфигмограмме, либо из-за банального соприкосновения конкретной артерии с конкретной веной, т.е. сложения энергий двух пульсов: артериального и венозного. Необходимы дополнительные исследования.)
В развитие гипотезы, можно сказать, что возникновение одиночных экстрасистол почти не опасно. Но если период циклического прохождения пульса (механической волны) по «звенящему» конкретному контуру приблизится к величине T/2, T/3, T/4 … (т.е. половине, одной трети, одной четверти периода (T), задаваемого сердечным водителем ритма), то возникнет на некоторое время «резонанс» механических колебаний на кратных частотах. Это и есть приступ аритмии, который можно сбить (но не избавиться!), например, физическими, психологическими или дыхательными упражнениями. Получается, что во время приступа надо добиться лишь уменьшения скорости распространения пульса по сосудам! Именно поэтому «интервалы сцепления» экстрасистол почти одинаковы, потому что волна идёт по одному и тому же контуру из сосудов несколько раз. Именно поэтому начало и конец приступа аритмии наступает внезапно и также внезапно заканчивается. Именно поэтому приступ аритмии, правда, с небольшой вероятностью, может быть у людей без каких-либо патологий в сердце. Именно поэтому пациент и врач не могут определить истинную причину так называемой «пароксизмальной» тахикардии, потому что пациент не может чувствовать приближение резонанса частот водителя ритма и собственных частот сосудистых контуров. Именно поэтому наиболее вероятные частоты приступов тахикардии равны 2*F, 3*F, 4*F ударов в минуту. Если положить у конкретного человека перед приступом частоту F равной 65 ударам в минуту, то во время приступа тахикардии ЧСС может быть на частотах близких к 130, 195, 260, по крайней мере, в начальной фазе приступа.
С другой стороны, можно предположить, что если количество «звенящих» сосудистых контуров два или более, то может возникнуть эффект биения частот, типа «пируэт», и такой приступ может закончиться фибрилляциями и ВСС.
Отражает распространение волны возбуждения на базальные отделы межжелудочковой перегородки, правого и левого желудочков.
1. Необязательный отрицательный зубец, следующий за зубцом R, может отсутствовать в отведениях от конечностей и V5-6 .
2. При наличии нескольких зубцов обозначается соответственно S,
S`, S``, S``` и т.д.
3. Продолжительность менее 0,04 сек, амплитуда в грудных
отведениях наибольшая в отведениях V1-2 и постепенно уменьшается к V5-6 .
Сегмент ST
Соответствует периоду, когда оба желудочка полностью охвачены возбуждением, измеряется от конца S до начала Т (или от конца R при отсутствии зубца S).
1. Продолжительность ST зависит от частоты пульса.
2. В норме сегмент ST расположен на изолинии, депрессия ST
допускается не более 0,5 мм (0,05 mV) в отведениях V2-3 и не более 1 мм (0,1 mV) в остальных отведениях.
3. Его подъем не должен превышать 1 мм во всех отведениях за исключением V2-3 .
4. В отведениях V2-3 патологическим следует считать подъем сегмента ST ≥2 мм (0,2 mV) у лиц старше 40 лет, у лиц моложе 40
лет ≥2,5 мм (0,25 mV) у мужчин и ≥1,5 (0,15 mV) у женщин соответственно.
Зубец Т
Отражает процессы реполяризации желудочков. Это наиболее лабильный зубец.
1. В норме зубец Т положительный в тех отведениях, где комплекс QRS представлен преимущественно зубцом R.
2. При нормальном расположении сердца зубец T положительный в отведениях I, II, III, aVL и aVF, отрицательный в отведении aVR.
3. T III может быть сниженным, изоэлектричным, слабоотрицательным при отклонении электрической оси сердца влево.
4. В отведении V 1 зубец Т с одинаковой частотой может быть отрицательным, изоэлектричным, положительным или
двухфазным, в отведении V2 чаще положительный, в отведениях V3-6 всегда положительный.
При качественном описании следует выделять низкий зубец Т, если его амплитуда составляет менее 10% от амплитуды зубца R в данном отведении; уплощенный при амплитуде от -0,1 до 0,1 mV; инвертированный зубец Т в отведениях I, II, aVL, V2 -V6 , если его амплитуда составляет от -0,1 до -0,5 mV; отрицательный при амплитуде от -0,5 mV и более.
Интервал QT (QRST)
Отражает электрическую систолу сердца. Измеряется от начала зубца Q (или R если Q отсутствует) до конца зубца Т.
1. Продолжительность зависит от пола, возраста, частоты ритма. Нормальная величина QT (коррегированный QT; QTc)
2. Нормальные величины QT колеблются в пределах 0,39–0,45 сек.
3. Если измерения производятся в разных отведениях, за основу
принимается самое большое значение (обычно в отведении V2 - V3 ).
4. Удлинением интервала QT считается у женщин 0,46 сек и более, у мужчин 0,45 сек и более, укорочением – 0,39 сек и менее.
Зубец U
Непостоянный, небольшой амплитуды (1–3 мм или до 11% амплитуды зубца Т) зубец, конкордантный (однонаправленный) зубцу Т, следующий за ним через 0,02–0,04 сек. Наиболее выражен в отведениях V2 -V3 , чаще при брадикардии. Клиническое значение не ясно.
Сегмент ТР
Отражает фазу диастолы сердца. Измеряется от конца зубца Т (U) до начала зубца Р.
1. Расположен на изолинии, длительность зависит от частоты ритма.
2. При тахикардии длительность сегмента ТР уменьшается, при брадикардии – увеличивается.
Интервал RR
Характеризует продолжительность полного сердечного цикла – систолы и диастолы.
1. Для определения частоты сердечных сокращений необходимо разделить 60 на значение RR, выраженное в секундах.
В тех случаях, когда частота ритма у одного пациента отличается в коротком промежутке времени (например, при фибрилляции предсердий),
следует определить максимальную и минимальную частоты ритма по наибольшему и наименьшему значению RR или рассчитать среднюю частоту ритма по 10 последовательным RR.
Пройти онлайн тест (экзамен) по данной теме...
Зубец u - небольшой положительный зубец (лучше всего виден при редком ритме в отведениях V1, V2) иногда регистрируемый после зубца T. Происхождение зубца u еще до конца не выяснено, существует несколько предположений:
- предполагают, что зубец связан с потенциалами, возникающими при растяжении мышцы сердца во время периода быстрого притока крови к сердцу;
- некоторые исследователи считают, что зубец u обусловлен реполяризацией папиллярных мышц или волокон Пуркинье;
- существует мнение, что зубец u связан с вхождением ионов калия в клетки миокарда во время диастолы.
Зачастую довольно сложно отделить зубец T и зубец u, т.к. они накладываются друг на друга, что в свою очередь затрудняет правильное определение интервала QT.
В норме зубец u всегда положителен в отведениях I, II, V4-V6.
Клиническое значение имеет выраженное преобладание зубца U над зубцом T, что указывает на гипокалиемию.
Отрицательные зубцы u в отведениях I, II, V4-V6 обычно связаны с ишемией миокарда или с гипертрофией левого желудочка (реже).
Следует учитывать, что двухфазный или отрицательный зубец U может регистрироваться и у здоровых людей при отсутствии других патологических признаков ЭКГ.
Очень часто зубец u вообще не регистрируется на ЭКГ.
Расшифровка ЭКГ: сегмент TP
Сегмент TP (диастола желудочков и предсердий) - период времени от конца зубца T (или U) до начала зубца P следующего комплекса. В это время электрическая активность сердца отсутствует.
В норме сегмент TP располагается на изолинии. Его продолжительность зависит от частоты сердечного ритма. При резкой тахикардии сегмент TP может вообще отсутствовать.
Еще в древние времена была замечена высокая информативность диагностических критериев, основанных на анализе сердечного ритма. Искусством пульсовой диагностики владели, например, в Древнем Китае и в Древней Греции. В трактате "Нэй цзин" сказано: « пульс - это внутренняя сущность ста частей тела, самое тонкое выражение внутреннего духа». Древняя медицина владела искусством распознавания различных патологических состояний организма по непосредственному, интуитивному анализу пульсовой волны - сигналу, регистрируемому исследователем непосредственно по ощущениям пальцев своей руки. Современный этап изучения организации сердечного ритма связан с развитием объективных методов исследования деятельности сердца, в том числе и электрических проявлений деятельности сердца - т.н. "электрической активности сердца". Применение электрокардиограммы при исследовании работы сердца применяют со времён Виллема Эйнтховена, т.е. более 100 лет. Электрокардиограф Эйнтховена (струнный гальванометр) образца 1903 года позволил детально, без искажений записать ЭКГ, определить временные и амплитудные характеристики зубцов, интервалов и сегментов. Большая часть современной электрокардиографических условных обозначений была разработана Эйнтховеном. Его обозначения зубцов P, Q, R, S, T, и U используются и сегодня. В настоящее время электрокардиография является важным методом исследования сердечной деятельности и в научных целях, и в целях врачебной диагностики. С помощью многоканальной ЭКГ (в нескольких отведениях одновременно) обнаруживаются многие пороки сердца, а также аритмии различных происхождений, которые являются бичом современной медицины (51% смертельных исходов, причём и в старческом, и в молодом, и даже в младенческом возрасте). Выпущены многочисленные справочники по расшифровке ЭКГ. Загадкой до сегодняшнего дня остаётся природа «зубца U». Зубцу U до настоящего времени уделялось относительно мало внимания, так как его происхождение не получило до сих пор удовлетворительного объяснения. Лепешкин (Lepeschkin) приводит следующие три возможности возникновения зубца U:
Зубец U вызван тем, что потенциалы действия на одном из участков желудочков не исчезают, как считал уже Эйнтховен.
Зубец U вызван поздними потенциалами, которые следуют после собственных потенциалов действия (Нахум и Гофф) (Nahum, Hoff).
Зубец U вызван потенциалами, возникающими в результате растяжения мускулатуры желудочков в период быстрого наполнения желудочков в ранней фазе диастолы.
Хотя эти 3 микро гипотезы и существуют, в большинстве объективных научных статей говорится, что природа зубца U пока неизвестна. Тем не менее, очевидно, что зубец U очень важен для диагностики патологий ССС, т.к. достоверно известно, если этот зубец небольшой по амплитуде, положительный и расположен «на своём месте», т.е. вслед за зубцом T, то за здоровье человека опасаться не надо. С другой стороны, например, отрицательный зубец U до сих пор ни разу не наблюдался у здоровых лиц!
Обнаружение зубца U на ЭКГ часто бывает затруднительным из-за его не постоянства, как по амплитуде, так и по положению на оси времени. Очень часто зубец U интерферирует с зубцом T, т.е. «неуловимый» зубец U может располагаться либо чуть правее зубца U, либо на его фоне, либо даже на левом его склоне. Когда зубцы U и T сливаются, их суммарный отклик может обладать относительно большой амплитудой и при анализе ЭКГ этот отклик можно принять за зубец U. Это может приводить к ложному «удлинению интервала QT», хотя на самом деле никакого удлинения нет. Часто зубец U вообще не детектируется. Так, например, при ЧСС более 96-110 ударов в минуту его обнаружение практически невозможно по причине его наложения на предсердный зубец P, либо даже на зубец R из следующего сердечного цикла. Исследовать взаимодействие зубца U с зубцами T, P и R ещё предстоит!
Диапазон положения зубца U (относительно точки S) по данным различных источников также отличается в 2 раза: от 0.22 до 0.44 сек! Это, на мой взгляд, не может быть случайным совпадением! Есть ещё несколько дополнительных аргументов в пользу предлагаемой гипотезы. С возрастом из-за атеросклероза и кальцинирования сосудов, скорость пульсовой механической волны увеличивается, что способствует уменьшению времени запаздывания пульса, а значит (если всё же зубец U порождается пульсом) способствует смещению зубца U ближе к точке S и даже наложению его на зубец T. Зачастую этот факт фиксируется при расшифровке ЭКГ у пожилых и больных людей как отсутствие зубца U или как изменение формы и фазы зубца T. Зубец U " на ЭКГ резко увеличивается после инъекции адреналина - врачи это знают и имеют возможность наблюдать. Но с другой стороны известно, что адреналин (гормон надпочечников, который образуется в смертельно опасных ситуациях типа "бей или беги") вызывает "быстрое сужение сосудов органов брюшной полости, кожи и слизистых оболочек; в меньшей степени сужает сосуды скелетной мускулатуры, но расширяет сосуды головного мозга. Артериальное давление под действием адреналина повышается. " Таким образом, после инъекции адреналина повышается давление в крупных артериях брюшной полости, а мелкие артерии и артериолы сужаются. Чтобы избежать перегрузок по давлению, кровь экстренно сбрасывается по открывающимся шунтам прямо в вены. Это значит, что для пульсовой механической волны открывается дорога в венное русло! Что и требовалось пояснить, учитывая тайну зубца U и аритмий. Ещё одно пояснение. Очевидно, как важно поддерживать равновесие содержания микроэлементов (калия, магния, натрия, кальция и др.) в крови. Все знают, что после запоев у человека повышается АД и падает уровень калия в крови. Это на ЭКГ отражается как повышение уровней зубцов T и U, наложением их друг на друга, изменением полярности и прочих «фокусов». АД становится больше обычного для конкретного человека. Возможны повышенное сердцебиение и аритмии типа re-entry.
Ну, а если у человека достаточно калия в крови, сосуды (мелкие артерии и артериолы) расслабляются и расширяются, давление в крупных сосудах падает, состояние больного улучшается, зубец T нормализуется, зубец U уменьшается и смещается на своё место вправо (из-за того, что скорость пульса по расслабленным сосудам падает, а затухание волны увеличивается), ЧСС уменьшается, количество экстрасистол тоже уменьшается. Это практика из кардиологии, которая не находила понятного всем объяснения. Сам факт, что аритмии могут зарождаться при биологически здоровой ССС и у спортсменов не оставляет камня на камне от "современной теории аритмий". Ну, а с точки зрения автора статьи и гипотезы, теперь многое встаёт на места, ситуация становится прозрачней.
ИМЕННО СОБСТВЕННЫЙ ПУЛЬС НАРУШАЕТ РИТМ ПРОВОДЯЩЕЙ СИСТЕМЫ СЕРДЦА! Если гипотеза о происхождении зубца U на ЭКГ в ближайшее время подтвердится в специальном эксперименте, то это, возможно, позволит открыть новые, более правильные, направления развития медицины и, в частности, кардиологии. Пришло время лечить аритмии со знанием причины, а не методом тыка.
Берегите себя!
Своевременная диагностика заболевания значительно повышает шансы на выздоровление, снижает риск появления осложнений. Электрокардиография позволяет быстро оценить состояние сердца и к тому же не доставляет никакого дискомфорта пациенту. Именно поэтому данный тип диагностики используется в профилактических исследованиях.
Результаты исследований имеют немало нюансов, в которых разобраться может только специалист. Тем не менее, сделать какие-либо предположения может и обычный человек. Подробнее о значении зубцов и интервалов на ЭКГ – далее в статье.
Принцип снятия показаний
Перед тем как приступать к , нужно понять, как она снимается. Данное исследование направлено на фиксацию электрических процессов, происходящих в миокарде. Их всего два:
- деполяризация – возбуждение или сокращение миокарда;
- реполяризация – восстановление или расслабление миокарда.
От того, насколько правильно и размеренно по времени проходят эти процессы, можно судить о здоровье и состоянии сердечной мышцы.
Сам источник импульсов располагается в синусовом узле (правое предсердие), откуда распространяется по миокарду желудочков и предсердий. Период, когда происходят сокращения вышеназванных участков, называется систолой. Период отсутствия сигналов принято называть диастолой.
Именно эти импульсы и фиксирует электрокардиография – на их основе можно делать предположения относительно состояния сердца. Улавливая биоэлектрические потенциалы, специальная аппаратура записывает их на термочувствительную бумагу в виде своеобразного графика. Именно о том, из чего он состоит, и как в нем разобраться, и пойдет речь дальше.
Зубцы и интервалы ЭКГ: первое знакомство
Каждый зубец на электрокардиограмме имеет свое обозначение. На самой термобумаге этих обозначений нет, так как они нужны только для обсуждения диагноза или записи в больничную карту пациента.

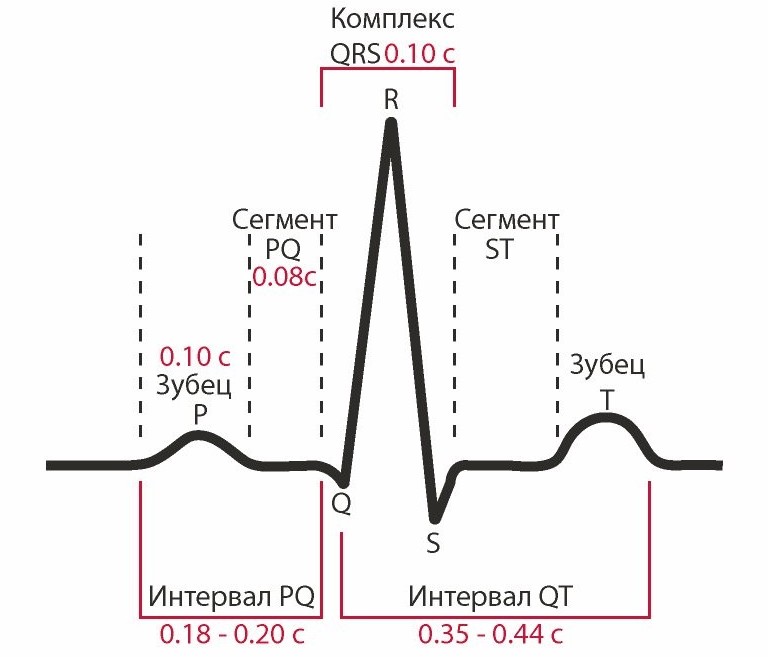

Расположение зубцов и интервалов
В список зубцов входят выпуклости и вогнутости, имеющие названия:
- Р – начало сокращений предсердий;
- Q, R, S – входят в одну группу, относятся к сокращению желудочков;
- Т – период расслабления желудочков;
- U – данный зубец регистрируется крайне редко.
Кроме этого, существует деление кардиограммы на сегменты и интервалы.
Прямая линия, разделяющая зубцы, называется сегментом (или изолинией). Их размер говорит о наличии задержки возбуждения какого-либо участка. При диагностике особое внимание уделяется P-Q и S-T сегментам.
Интервал включает в себя зубцы и сегменты. Продолжительность интервала тоже может сказать о многом. Наиболее значимы с точки зрения диагностики интервалы P-Q и Q-T.

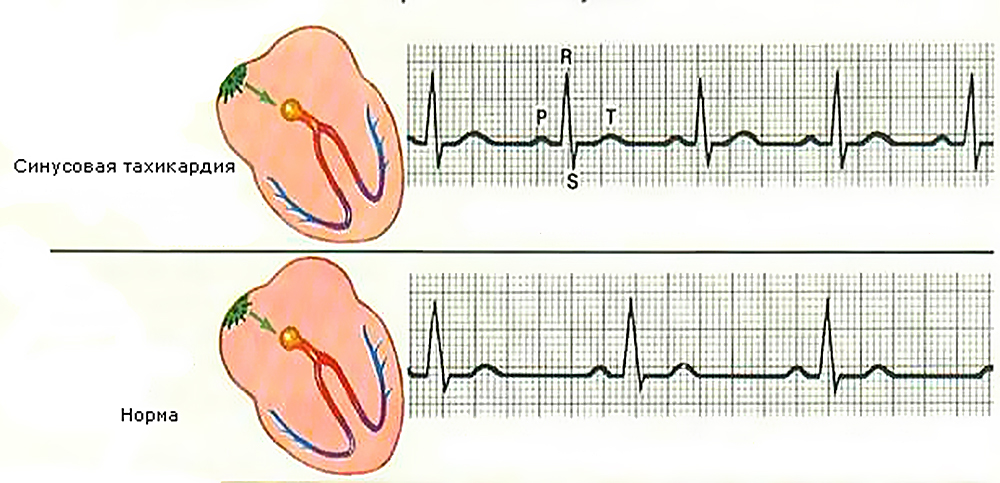

Пример возможного отклонения от нормы Комплекс зубцов QRS: на что указывает
Одним из самых важных элементов кардиограммы считается комплекс зубцов QRS. Данный участок отражает процесс сокращения и расслабления миокарда желудочков. Сокращение затрагивает не только стенки органа, но и массивную перегородку между желудочками – нарушения на этом этапе могут сигнализировать о серьезных патологических изменениях.
Для справки стоит отметить, что заглавными буквами отмечаются зубцы более 5 мм высотой, а те, что ниже, – строчными. Если зубец представлен в нескольких экземплярах в рамках одного комплекса, его близнецы обозначаются той же буквой, но с добавлением штрихов.
Важно! Если в комплексе нет положительных (направленных вверх) зубцов, комплекс носит название QS.
Каждый из зубцов имеет сое значение:
- Q – деполяризация перегородки между желудочками;
- R – деполяризация остального миокарда;
- S – деполяризация базальных отделов перегородки.
Важно! Инфаркт миокарда провоцирует появление широкого и глубокого зубца Q, поэтому на него стоит обратить особое внимание.
Пример различных зубцов Значение зубцов: подробное рассмотрение
При анализе кардиограммы стоит смотреть не только на интервалы и присутствие того или иного зубца, но и на их высоту, продолжительность. Нормальная амплитуда позволяет говорить о корректном функционировании органа, тогда как нарушение в большую или меньшую сторону – прямой сигнал о неполадках.
Зубцы на ЭКГ в норме:
- P. Ширина не больше 0,11 с., высота зависит от возраста, но в среднем не более 2 мм. Отклонение от данных значений сигнализирует о гипертрофии предсердий.
- Q. Ширина не более 0,04 с., высота не более 25% от зубца R. Углубление зубца отмечается при инфаркте миокарда или при выраженном ожирении.
- R. Норма определяется по V5 и V6, где высота не должна быть более 2,6 мВ. При переходе с V5 на V6 амплитуда должна повышаться.
- S. Особых норм нет, так как глубина зависит от многих факторов, вроде положения тела, возраста пациента и прочего. Тем не менее, слишком глубокий зубец – явный сигнал гипертрофии желудочков.
- Т. Амплитуда не менее 1/7 от зубца R.
Иногда после зубца Т появляется волна U, но она не имеет никаких норм и редко учитывается при составлении диагноза.
Вариант нормы сегмента Интервалы и сегменты: что нужно знать
Наравне с зубцами учитываются и промежутки между ними. Если на ЭКГ интервал или комплекс отклоняется от нормы – это явный сигнал к проведению дополнительных обследований.
Комплексы и интервалы на ЭКГ в норме должны быть такими:
- QRS – комплекс QRS должен быть не больше 0,07-0,11 с., расширение комплекса считается патологией.
- PQ – интервал по длительности около 0,12 мс., но не более 0,21 с.
- QT – интервал, чья ширина зависит от частоты сердечных сокращений.
- ST-сегмент – располагается прямо на изоэлектрической линии.
Стоит помнить, что удлинение интервала PQ провоцируют АВ-блокады.
Варианты желудочкового комплекса Важно! ST-сегмент может быть чуть выше изоэлектрической линии в отведениях V1 и V2!
Правильная оценка кардиограммы помогает поставить максимально точный диагноз, поэтому нужно обязательно показать результаты врачу-кардиологу. Только он правильно истолкует значение всех зубцов и интервалов. Человеку без должного образования сложно правильно оценить полученные данные.
Чтение ЭКГ: описание
Для записи электрической активности сердца электроды крепятся на грудь, руки и ноги. Такое расположение фиксирует распространение электрических импульсов по телу. Именно эти разряды и их пути следования являются сердечными отведениями. Грудные отведения начинаются с буквы V и имеют нумерацию от 1 до 6. На ЭКГ в норме представлены шесть стандартных отведений:
- I – первое;
- II – второе;
- III – третье;
- AVL – аналог I;
- AVF – аналог III;
- AVR – зеркальное отображение.
Чтобы получить интересующую информацию, нужно замерить некоторые интервалы и сегменты на имеющейся ЭКГ. Алгоритм изучения кардиограммы следующий:
- На I, II или III отведении нужно выбрать самый высокий зубец R и измерить расстояние между двумя последующими зубцами (фактически, два промежутка R-R-R). Полученное число в миллиметрах разделить на два. Если под рукой нет линейки, то сторона большой клетки на бумаге равна 5 мм (1 секунда), а клеток внутри неё – по 1 мм (0,02 секунды).
- Регулярность сердечного ритма определяется по промежуткам между зубцами R.
- Сделать замеры каждого зубца и интервала, сравнить их с нормами (в данной статье они описаны выше).
Важно! Обратите внимание: на ленте указана скорость – 25 или 50 мм/с! Этот параметр важен для подсчета ЧСС. Современная аппаратура автоматически указывается частоту сокращений, но некоторые больницы до сих пор используют устаревшие модели.
- Для 25 мм/с: 60/(интервал R-R × 0,04), где интервал указан в мм или же 300/(среднее количества клеточек на интервале R-R).
- Для 50 мм/с: 60/(интервал R-R × 0,02), где интервал указан в мм или же 600/(среднее количества клеточек на интервале R-R).
Важно! Дополнительные отведения не используются при анализе, так как они дублируют стандартные.
Установка электродов на тело Важно помнить, что даже если на ЭКГ и интервалы, и зубцы кажутся нормальными, все равно нужно отнести результаты кардиологу. Опытный врач заметит первые признаки зарождающихся неполадок и вовремя отправит пациента на дообследование.
В целом ЭКГ – это информативное исследование, которое способно внести ясность в текущее состояние больного. Несмотря на простоту расшифровки и существующие нормы, консультация кардиолога обязательна. Многие погрешности в кардиограмме провоцируются другими заболеваниями, психологическим состоянием или возрастом. Чтобы избежать ошибочных выводов и неправильного лечения, диагноз и курс лечения должен назначать исключительно профильный врач.
Самостоятельный анализ ЭКГ допустим для нетерпеливых людей или тех, кто интересуется динамикой своего состояния. Понимание отображенного на ленте позволяет достигнуть некоторого психологического комфорта.
