Узи придаточных пазух. Что показывает УЗИ носовых пазух? Что показывает эхосинусоскопия

В последнее время проведение ультразвукового исследования (УЗИ пазух носа) при синусите становится популярным. Ультразвук стал инструментом для диагностики острого гайморита в течение последних двух десятилетий.

Узи носа и придаточных пазух

УЗИ пазух носа — это безопасный быстрый, неинвазивный, недорогой и повторяемый метод исследования диагностики, которые ещё принято называть – эхосинусоскопия.

Эхосинусоскопия очень чувствительна при обнаружении жидкости в пазухи. Было зарегистрировано в отоларингологии (ЛОР) — точность определения гайморита составила более 90%. Ультразвуковое исследование пазух носа проводится быстро и безболезненно. Эта процедура не дорогостоящая и доступна каждому пациенту.

Точная диагностика синусита является сложной задачей, так как признаки и симптомы синусита неспецифичны и различить ринит и синусит не всегда просто. Методы исследования такие как и ставят точный диагноз, они обычно не используются для диагностики неосложнённого синусита в амбулаторных условиях из-за дополнительных затрат, времени и радиационного риска. Именно поэтому УЗИ пазух носа является актуальным на сегодняшний день.

Показания для проведения ультразвукового исследования

При помощи ультразвукового аппарата хорошо просматриваются верхнечелюстные пазухи. Они находятся под слоем мягких тканей, через которые датчик легко просмотрит воспалительный процесс и наличие в них жидкости. Для диагностирования лобных пазух, лучше использовать . Они находятся под лобной костью, через которую датчик УЗИ аппарата не сможет провести осмотр.

Показания к проведению УЗИ ЛОР органов:

1. Острая и хроническая форма заболевания ЛОР органов.
2. Насморк как проявление аллергической реакции.
3. Травмированная перегородка носа.
4. Полипозная болезнь.
5. Злокачественные и доброкачественные новообразования в носовых ходах.
6. Наличие инородного тела в носовых ходах.
7. Фурункулёз.
8. Другие травмы носа.
9. Частые головные боли.
10. С целью наблюдения при лечении ЛОР заболеваний медикаментозными средствами.

Узи при гайморите гайморовых пазух

Специалист может назначить провести УЗИ при подозрении у пациента заболевания – гайморит. Однако чаще всего врачи применяют рентгенографический метод исследования при острой и хронической форме ЛОР заболеваний.

Проведение узи при гайморите

Ультразвуковое обследование при наличии гайморита можно назначить пациентам в детском возрасте или беременным женщинам, той категории лиц, которой частое облучение рентгеном нежелательно.

Методика исследования узи придаточных пазух носа

Узи придаточных пазух носа проводят как на стационарном оборудовании, так и на перемещаемом.

• Удобство мобильного эхосинускопа в том, что врач может сам прийти в палату или на дом к пациенту, провести обследование и выдать заключение. Популярным эхосинускопом у врачей на сегодня является Синускан (Sinuscan – 201)
• Преимущество УЗИ оборудования в стационаре заключается в его информативности. Врач — диагност видит результаты обследования на большом мониторе и ставит диагноз гораздо точнее. На медицинском сленге — данное оборудования кличут ЛОР-Комбайн.

Узи пазух носа в стационаре

Пошаговый ход обследования придаточных пазух при помощи ультразвука в стационаре:

1. Специалист проводит беседу с пациентом и объясняет ему ход предстоящего УЗИ.
2. Пациент усаживается в специализированное кресло для дальнейшего исследования.
3. Врач смазывает кожные покровы в области придаточных пазух специализированным гелем. Это необходимо, чтобы аппарат лучше просматривал пазухи.
4. Линейным датчиком специалист водит по коже в области смазанных мест.
5. При обследовании врач наклоняет голову пациента в стороны, чтобы с точностью просмотреть пазухи на наличие жидкости или гнойного содержимого.
6. После полного осмотра врач пишет расшифровку получившейся кривой линии.
7. Пациент очищает кожные покровы от специального геля и ожидает результат исследования для дальнейшего похода к врачу и назначением квалифицированного лечения при необходимости.

Особенности использования эхосинускопа Синускан (Sinuscan – 201)

Эхосинусоскоп Синускан 201

Этот аппарат для УЗИ выпущен по новейшим технологиям. Он небольшого размера, что позволяет его использовать в палате у пациента. Время исследования занимает несколько минут. Лучи проникают на глубину до восьми сантиметров. Они позволяют просканировать лобные и верхнечелюстные пазухи на наличие скопившейся жидкости. На встроенном небольшом экране видна шкала. Изображение меняется на графическую кривую при наличии в пазухах жидкости или гноя.

В эхосинускоп встроенная память рассчитана на четыре исследования. Работать аппаратом можно левой или правой рукой, по желанию и удобству специалиста. В комплекте имеется зарядное устройство, специализированный гель и кейс для переноски и хранения.

Ход процедуры:

1. Пациента информируют о ходе предстоящего исследования.
2. Он принимает лежачее или сидячее положение по желанию врача.
3. Область пазух специалист смачивает специальным гелем.
4. Запускает аппарат Синускан..
5. Прикладывает к пазухам и водит эхосинускопом в пределах их границ.
6. По результатам, выведенным на экран, врач принимает решение о результате диагностики.

Исследование при помощи эхосинускопа Синускан 201 – быстрое, безболезненное и эффективное.

Стоимость проведения обследования Синусканом 201 оценивается в 300-500 рублей

Расшифровка эхосинусоскопии

Что показывает протокол УЗИ исследования?

1. Наличие инородных тел в носовых ходах и пазухах.
2. Злокачественные и доброкачественные новообразования.
3. Кистозное заболевание.
4. Скопившуюся жидкость или гнойное содержимое в верхнечелюстных пазухах.
5. Осмотр течения заболевания и эффективность от назначенного специалистом лечения.

Эхосинусоскопия чаще всего назначается женщинам в период беременности, детям и кормящим матерям. При отсутствии противопоказаний к проведению рентгенографической диагностики, пациентам будет назначаться имен этот вид исследования. Хорошая картина заболевания видна при проведении компьютерной томографии и магнитно – резонансной терапии, но эти процедуры дорогостоящие и их назначают далеко не всем людям с заболеваниями ЛОР органов.

Фотогалерея:

Узи или рентген пазух носа

Узи пазух носа ребёнку

УЗИ носа возможно с 2-х лет

УЗИ придаточных пазух не имеет противопоказаний и поэтому этот вид диагностирования назначается юным пациентам, страдающим от заболеваний ЛОР органов.

Исследование недопустимо проводить детям в возрасте до двух лет.

Врач может назначить диагностику лобных пазух и верхнечелюстных, так как они уже сформированы и готовы к осмотру. Остальные формируются до двенадцатилетнего возраста, и рассмотреть в них патологические изменения практически невозможно.

Процедура безболезненна, о чём необходимо поговорить родителям с детьми при походе к врачу. Ход диагностики проводится в положении сидя или лёжа по усмотрению специалиста. Продолжительность обследования с учётом ожидания результатов не более тридцати минут.

Клиники и цены где делают узи пазух носа

УЗИ пазух носа проводится как в государственных поликлиниках, так и в частных клиниках в крупных городах. Цена диагностирования зависит от места и квалификации специалиста. Примерная стоимость от 500 до 1550 рублей.

Патология околоносовых пазух (ОНП) в последние годы вышла на первое место в структуре заболеваний ЛОР-органов, а доля верхнечелюстного синусита среди других синуситов составляет 56-73% . С разными видами острых и хронических синуситов чаще всего имеет дело отоларинголог на поликлиническом приеме, поэтому вопросы диагностики этих состояний крайне важны.

Наиболее частыми симптомами синусита являются лицевые боли, затруднение носового дыхания, гнойные выделения из полости носа и расстройство обоняния. Чаще боли локализуются в лобной области, реже - в зоне проекции верхнечелюстной пазухи, для сфеноидита характерны боли в затылке и в глубине головы, появление неприятного запаха в носу, мелькание мушек перед глазами, нарушение конвергенции, снижение зрения, головокружение, тошнота и даже рвота. Эти симптомы обусловлены нахождением клиновидной пазухи на основании черепа и близким соседством головного мозга, зрительного, блоковидного, глазодвигательного и отводящего нервов. Известно, что моносинусит - поражение одной пазухи - является редкой патологией. При синусите, как правило, имеется поражение нескольких пазух одновременно, причем симптомы патологического процесса в каком-либо синусе могут преобладать, маскируя поражение других придаточных пазух носа.

Определенные проблемы возникают при проведении дифференциальной диагностики синусита с аллергическим ринитом, который нередко сопровождается значительным отеком слизистой оболочки околоносовых пазух.

Традиционными в диагностике синуситов являются передняя риноскопия, обзорная рентгенография и диагностическая пункция верхнечелюстной пазухи, а также бактериологическое и цитологическое исследование секрета из полости носа, в ряде случаев используется диафаноскопия.

Передняя риноскопия позволяет судить о наличии синусита при обнаружении слизисто-гнойного секрета в области среднего носового хода, однако отсутствие его не исключает патологического процесса в пазухах носа.

Диафаноскопия (трансиллюминация) при сравнении с обзорной рентгенографией часто дает ложноотрицательные результаты, ее применение ограничено верхнечелюстной и лобной пазухами и случаями отека слизистой оболочки синусов.

Оптическая эндоскопия полости носа в последние годы получила значительное распространение. Метод уточняет данные стандартных диагностических методик, помогает исследовать проходимость соустий пазух, однако не дает прямой информации об их содержимом.

Инфракрасная термография, СВЧ-радиометрия, гистография по разным причинам не нашли широкого применения на практике; риноманометрия предназначена для исследования функции носового дыхания и дополняет информацию, получаемую методами визуализации.

Диагностическая пункция верхнечелюстной пазухи широко используется и позволяет получить содержимое верхнечелюстной пазухи или доказать его отсутствие, однако этот метод не дает представления о состоянии стенок и слизистой оболочки пазухи, о наличии в ней полипов и других образований. Кроме того, отрицательным качеством данного метода является его инвазивность.

Обзорная рентгенография является самым распространенным методом диагностики патологии ОНП, несмотря на то что клетки решетчатого лабиринта и клиновидная пазуха ей ограниченно доступны. Нередко метод дает ложноположительные результаты при исследовании верхнечелюстных и лобных пазух. Частота несоответствия результатов обзорной рентгенографии и компьютерной томографии колеблется от 23 до 74% .

Компьютерная томография является золотым стандартом в диагностике синуситов, обеспечивая информацию о пространственном взаимоотношении внутриносовых структур и всех околоносовых пазух, компьютерные томограммы служат картой при планировании хирургического вмешательства. Однако этот метод достаточно дорогой, поэтому применение его нецелесообразно в повседневной практике для выявления банальных форм синусита и мониторинга при консервативном лечении.

В то же время есть немало примеров, когда ни один из методов лучевой диагностики применить нельзя, а оценить состояние ОНП необходимо. Это прежде всего относится к случаям острого или хронического синусита у беременных, у пациентов, которым только что были проведены другие рентгенологические исследования. Кроме того, иногда больные принципиально отказываются от рентгенологического исследования. В подобной ситуации методом выбора является ультразвуковое исследование ОНП .

Ультразвуковое сканирование в А-режиме с помощью синускопа достаточно давно используется в отоларингологии и в опытных руках обладает точностью от 76 до 90% , хотя часто и не позволяет дифференцировать объемное образование внутри синуса (киста, полип, мукоцеле) от отека слизистой оболочки и жидкостного компонента. Диагностические ошибки при данной патологии возможны в 9 из 10 случаев из-за трудностей интерпретации получаемых данных, кроме этого, А-метод не позволяет установить характер секрета и его консистенцию.

Ультразвуковое исследование околоносовых пазух в В-режиме (УЗИ) обеспечивает двухмерную полипозиционную визуализацию не только околоносовых пазух, но и других костных структур и мягких тканей, за счет чего достигаются лучшие топографическая ориентация и интерпретация, чем при использовании А-метода. Результаты УЗИ в 100% наблюдений совпадают с данными обзорной рентгенографии. Так, по мнению В.В. Шиленковой и соавт. , УЗИ является альтернативой обзорной рентгенографии при начальной диагностике синусита верхнечелюстной пазухи.

Целью настоящей работы явилась оценка клинического значения УЗИ околоносовых пазух в В-режиме в первичной диагностике и мониторинге консервативного лечения синуситов в условиях невозможности применения обзорной рентгенографии и компьютерной томографии, в частности, при беременности.

Материал и методы

В исследование включены 26 пациентов (25 женщин и 1 мужчина) в возрасте от 26 до 60 лет (средний возраст 34,6±3,2 года), обратившихся на консультацию к отоларингологу поликлиники, которым было проведено ультразвуковое исследование придаточных пазух носа в связи с тем, что 23 больные были беременны (срок от 16 до 33 нед), 2 больным в день обращения или накануне проводилось рентгенологическое исследование легких, 1 больная от рентгенологического исследования отказалась. Всех больных на момент обращения беспокоила заложенность носа (26 человек), 17 - слизистые выделения, 11 - слизисто-гнойные выделения из носа и носоглотки. На головную боль жаловались 23 больных, у 15 отмечалась субфебрильная температура (37,2-37,4°С). При осмотре во всех случаях отмечались разной степени набухлость носовых раковин, слизистые или слизисто-гнойные выделения в носовых ходах, в 11 случаях - искривление носовой перегородки, в 5 - аденоидные вегетации в куполе носоглотки. Одна женщина была ранее оперирована по поводу полипозного синусита, двое страдали хроническим катаральным синуситом в течение последних 3 лет. Клинические данные требовали исключить острый или обострение хронического синусита.

УЗИ проводилось на современных ультразвуковых сканерах линейными датчиками частотой 7,5 МГц с длиной рабочей поверхности 37-40 мм в двух взаимно перпендикулярных проекциях: сагиттальной и горизонтальной, в положении сидя лицом к врачу.

Исследование выполнялось по методике В.В. Шиленковой и соавт. и начиналось с осмотра верхнечелюстной пазухи в сагиттальной проекции. Нахождение нижней стенки орбиты, являющейся верхней стенкой синуса, служит ориентиром при поиске самой пазухи. Датчик перемещали медиально и латерально для осмотра соответствующих боковых стенок пазухи. Вторым этапом для получения горизонтальных срезов датчик перемещали параллельно нижнему краю орбиты сверху вниз, при этом учитывали, что расстояние до задней стенки верхнечелюстной пазухи уменьшается при движении от дна орбиты до альвеолярного отростка.

Для осмотра лобной пазухи сканирование начинали в горизонтальной плоскости из области переносицы, затем получали сагиттальные срезы.

Нормальная ультразвуковая картина ОНП характеризуется отсутствием визуализации их задних стенок в результате естественной пневматизации (рис. 1).

Рис. 1. Эхографическая картина верхнечелюстной пазухи в норме, сагиттальный срез: а - кожа, б - мягкие ткани, в - воздух, тонкие стрелки - передняя стенка пазухи.

Лобная пазуха находится в толще лобной кости, у 10-15% пациентов она может отсутствовать, имеет 4 стенки: нижнюю глазничную - самую тонкую, переднюю - самую толстую (до 5-8 мм), заднюю, отделяющую пазуху от передней черепной ямки и внутреннюю - перегородку. Объем пазухи колеблется от 3 до 5 см³. Верхнечелюстная пазуха расположена в теле верхнечелюстной кости и представляет собой пирамиду неправильной формы объемом от 15 до 20 см³.

Костная основа передней или лицевой стенки верхнечелюстной пазухи имеет углубление, называемое собачьей или клыковой ямкой, и визуализируется в виде вогнутой гиперэхогенной линии, за которой в норме никакие структуры не определяются.

Мягкие ткани собачьей ямки представлены кожей, подкожножировой клетчаткой и мимическими мышцами (рис. 2). Наиболее поверхностно располагается m. levator labii superioris alae nasi, идущая от нижнемедиального края глазницы к верхней губе, на эхограмме видно только ее брюшко, так как место отхождения остается вне среза. Срединное положение занимает m. levator labii superioris, начинающаяся от всего подглазничного края верхней челюсти, пучки мышцы сходятся книзу и вступают в толщу мышцы, поднимающей угол рта и крыло носа. Наиболее глубоко расположена m. levator anguli oris, начинающаяся от дна клыковой ямки и прикрепляющаяся к углу рта.

Рис. 2.

Ниже места отхождения m. levator labii superioris гиперэхогенная линия, являющаяся отражением костной поверхности, имеет небольшой "дефект", соответствующий подглазничному отверстию (foramen infraorbitalis), через которое из подглазничного канала выходят одноименные нерв и артерия.

Верхняя стенка верхнечелюстной пазухипредставляет одновременно нижнюю стенку глазницы, положение ее достаточно хорошо определяется благодаря визуализации орбиты (рис. 3).

Рис. 3.

Задняя стенка верхнечелюстной пазухи граничит с клетками решетчатого лабиринта и клиновидной пазухой, наиболее удаленная ее точка располагается на расстоянии от 27 до 34 мм от передней стенки, медиальная стенка является латеральной стенкой полости носа, нижняя - образована альвеолярным отростком верхней челюсти и характеризуется близким расположением корней зубов к полости пазухи. В некоторых случаях верхушки корней зубов выстоят в просвет пазухи и лишь прикрыты слизистой оболочкой, что может способствовать развитию одонтогенного инфицирования пазухи и попаданию пломбировочного материала в ее полость.

Визуализация задней стенки возможна только при нарушении пневматизации пазухи и зависит от количества секрета или другого содержимого: чем меньше в пазухе воздуха, тем более полным будет обзор ее стенок. Следует иметь в виду, что иногда на стенках пазухи имеются костные гребешки и перемычки, разделяющие пазуху на бухты и очень редко на отдельные полости.

Результаты

У 8 пациентов по результатам УЗИ патологии ОНП не было выявлено. В 18 случаях установлен острый верхнечелюстной синусит: у 14 больных - с утолщением слизистой оболочки пазухи, в том числе у 2 с наличием кист, еще у 2 с наличием полипов; у 6 пациентов - с наличием экссудата (у 1 женщины с гиперэхогенными включениями, при дообследовании оказавшимися пломбировочным материалом). У 3 пациентов был диагностирован фронтит с утолщением слизистой оболочки лобной пазухи.

С учетом ультразвуковой картины было подобрано и проведено соответствующее лечение. В процессе терапиивсем обследованным повторялось УЗИ ОНП, позволявшее оценивать ее эффективность, вносить необходимые коррективы. Все случаи острого синусита закончились выздоровлением, при хронических процессах удалось добиться ремиссии. В дальнейшем 5 пациенткам после родов проведена компьютерная томография ОНП, которая подтвердила наличие кист в 2 случаях, полипов у 2 и пломбировочного материала в верхнечелюстных пазухах у 1 больной.

При отеке слизистой оболочки верхнечелюстной пазухи за ее передней стенкой отмечается появление зоны пониженной эхогенности однородной структуры с достаточно четким дистальным контуром толщиной от 0,5 до 1,6 см (см. рис. 2).

Горизонтальная линия раздела сред, которая соответствовала бы рентгенологическому понятию "уровень жидкости", при УЗИ не видна, так как ультразвуковой луч проходит параллельно этой границе, как бы мы ни перемещали датчик. Следовательно, о количестве экссудата в полости приходится судить по протяженности визуализации задней стенки, которая и соответствует уровню жидкости в пазухе (см. рис. 3, 4). Важной деталью УЗИ является правильное положение головы пациента, она не должна быть отклонена назад, так как в этом случае имеющийся в пазухе секрет перемещается к задней стенке, между передней стенкой и секретом появляется воздушная прослойка, создающая условия для получения ложноотрицательного результата.

Рис. 4.

При исследовании в динамике на фоне лечения по мере уменьшения количества экссудата в пазухе уменьшается протяженность визуализации задней стенки вплоть до ее полного исчезновения, что соответствует восстановлению пневматизации.

При наличии в верхнечелюстной пазухе кисты (рис. 5) одним из ультразвуковых симптомов может являться изменение контура передней стенки пазухи, который становится выпуклым за счет совмещения с передней стенкой кисты. Задняя стенка кисты видна в виде гиперэхогенной линии, имеющей кривизну, в отличие от дистального контура утолщенной слизистой оболочки, повторяющего рельеф передней стенки пазухи.

Рис. 5. Эхографическая картина кисты верхнечелюстной пазухи, горизонтальный срез: а - кожа, б - мягкие ткани, в - воздух, тонкие стрелки - передняя стенка кисты, толстые стрелки - задняя стенка кисты.

Неоднородное содержимое пазухи, когда на фоне утолщенной слизистой оболочки или экссудата визуализируются сгруппированные или разрозненные гиперэхогенныевключения, не исчезающие при повторных исследованиях, является показанием к проведению в последующем компьютерной томографии для исключения полипоза или наличия инородных тел (пломбировочного материала), нередко являющихся этиологическим фактором развития синусита.

Выводы

В первичной диагностике и при мониторинге консервативного лечения синуситов в условиях поликлиники при невозможности применения обзорной рентгенографии и компьютерной томографии по тем или иным причинам, в частности у беременных, ультразвуковое исследование околоносовых пазух в В-режиме является наиболее безопасным, неинвазивным методом диагностики, который дает важную для клиницистов информацию и должен использоваться в амбулаторных условиях во всех случаях.

Литература

1. Гуров А.В., Закариева А.Н. Возможности современных макролидов в терапии острых гнойных синуситов // Consilium medicum. 2010. 12. N 3. P. 31.
2. Dobson M.J., Fields J., Woodford T.A. A comparison of ultrasound and plain radiography in the diagnosis of maxillary sinusitis // Clin. Radiol. 1996. N 51. Р. 170-172.
3. Puhakka T., Heikkinen T., Makela M.J. et al. Validity of ultrasonography in diagnosis of acute maxillary sinusitis // Arch. Otolaryngol. Head Neck Surg. 2000. V. 126. P. 1482-1486.
4. Revonta M. Ultrasound in the diagnosis of acute maxillary sinusitis // Abstracts of ERS and ISIAN. Tampere. Finland. June 11-15, 2006. P. 139-140.
5. Шиленкова В.В., Козлов В.С., Бырихина В.В. Двухмерная ультразвуковая диагностика околоносовых пазух // Учебное пособие. Ярославль, 2006.

Воздушные полости в теле верхней челюсти, а также в лобной, решетчатой и клиновидной костях называются околоносовыми пазухами. На ранних стадиях внутриутробного развития из слизистой носовых ходов появляются выросты, которые по мере роста вторгаются в соответствующие кости, образуя воздушные пазухи. Каждая пазуха сообщается с носовой полостью. Верхнечелюстные пазухи обычно достаточно хорошо развиты при рождении, лобные и клиновидные пазухи формируются к 6-7 годам, а решетчатый лабиринт — в период полового созревания. Таким образом, пазухи полностью сформированы к 17-20 годам.

В теле верхней челюсти расположена верхнечелюстная (гайморова) пазуха. Хотя на боковом срезе верхнечелюстные пазухи кажутся прямоугольными, они имеют форму усеченной трехгранной пирамиды с вершиной поблизости от скулового отростка. Верхнечелюстная пазуха имеет пять стенок: верхняя, нижняя, внутренняя, задняя и передняя. Две верхнечелюстные пазухи значительно различаются по размеру и форме, но обычно симметричны. Пазуху могут разделять неполная или полная перегородки. Верхнечелюстные пазухи сообщаются со средним носовым ходом.

В лобной кости черепа слева и справа от срединной линии расположены лобные (фронтальные) пазухи. Лобная пазуха ограничена четырьмя стенками: передняя, задняя, нижняя и внутренняя. Перегородка между пазухами обычно отклоняется от срединной линии, поэтому лобные пазухи редко симметричны. Иногда они отсутствуют. Внутри лобные пазухи могут иметь костные выступы и перегородки. Подобно верхнечелюстным синусам, лобные пазухи сообщаются со средним носовым ходом.

Нажимайте на картинку, чтобы увеличить.

На УЗИ хорошо видно поверхностные лобные и верхнечелюстные пазухи, клетки решетчатого лабиринта частично просматриваются через глазное яблоко, а клиновидная пазуха недоступна. УЗИ позволяет определить наличие в пазухе воздуха, жидкости или утолщенной слизистой, а так же отследить динамику патологического процесса на фоне лечения. ЛОР-врачи используют ультразвук для первичного скрининга и динамического наблюдения патологии лобных и верхнечелюстных пазух.

Пазухи носа на УЗИ

Для УЗИ пазух носа используют высокочастотный линейный датчик 7,5-13 МГц. Но исследование может быть выполнено любым типом датчика.

Фото. Изображение верхнечелюстных пазух полученное с помощью разных типов датчиков: А — конвексный датчик, Б — линейный датчик, В — кардиологический датчик, Г — педиатрический датчик.

Исследование придаточных пазух носа лучше всего проводить в положении пациента сидя с легким наклоном головы вперед. Дополнительные положения с запрокидыванием головы назад, а также при наклоне вперед и в бок помогут отличить выпот от других патологических состояний.

Обследование верхнечелюстной и лобной пазух всегда проводится в поперечной и продольной плоскостях. Особенно важно сравнить результаты на правой и левой стороне. Для обследования верхнечелюстной пазухи датчик помещают под нижней стенкой орбиты, а затем сканируют параллельно нижнему краю орбиты сверху вниз. Обратите внимание, расстояние до задней стенки верхнечелюстной пазухи уменьшается при движении от орбиты до альвеолярного отростка. Затем датчик поворачивают и сканируют медиолатерально. Для исследования лобной пазухи датчик располагают на переносице.

Из-за изменения импеданса между мягкими тканями и костью, а также между костью и воздухом, за передней стенкой воздушной пазухи происходит полное отражение ультразвуковых волн. Таким образом, при сканировании здоровой пазухи первый слой представлен кожей и подкожной клетчаткой, затем определяется тонкая непрерывная гиперэхогенная передняя стенка пазухи, за которой следуют тонкие параллельные эхо-линии от многократного отражения ультразвуковых волн обратно к датчику. Артефакт реверберации не следует путать с отражением задней стенки.

Фото. Поперечный срез воздушной нижнечелюстной пазухи на УЗИ: А — видно только переднюю стенку с минимальным артефактом реверберации; Б, В — артефакт реверберации позади передней стенки более выражен; Г — зеркальную картинку с одиночной А-линией можно ошибочно принять за утолщение слизистой оболочки или заднюю стенку пазухи, но А-линия расположена не достаточно глубоко от передней стенки (в нашем случае всего 1,4 см).

Стенки пазухи видно только в случае патологических состояний. Когда пазуха заполнена жидкостью или утолщенной слизистой, или когда полипы находятся в непосредственном контакте с передней стенкой, ультразвуковые волны продолжаются в глубину и могут отражаться на задней и боковых стенках. Задняя стенка в верхнечелюстной пазухе у взрослых обычно отстоит на глубине около 40 мм, а в лобной пазухе — 20 мм.

Патология верхнечелюстной и лобной пазухи на УЗИ

Синуситом называют воспаление слизистой оболочки пазух носа вследствие инфекции или под воздействием аллергенов и других патогенных факторов. При остром воспаление слизистая отекает и появляется выпот. При хроническом процессе слизистая оболочка резко утолщена, могут присутствовать выпот, кисты или полипы.

Как трактовать данные УЗИ гайморовых пазух:

• Нормальная пазуха: мягкие ткани (кожа и подкожная клетчатка); гиперэхогенная передняя стенка с артефактом реверберации (А-линии) позади; задняя и боковые стенки не определяются.
• «Неполная синусограмма»: мягкие ткани (кожа и подкожная клетчатка); гиперэхогенная передняя стенка; хорошо видно яркий гиперэхогенный V- или U-образный контур задней стенки; боковые стенки не определяются; полость выглядит гипо- или анэхогенной. На УЗИ регистрируют «неполную синусограмму», если пазуха частично заполненная выпотом или слизистая концентрически утолщена. Когда слизистая заметно утолщена, задняя стенка определяется на расстоянии < 3,5 см у взрослых и < 2 см у детей.

Важно!!! Выпот, который не заполняет пазуху полностью, может стать видимыми при наклоне головы вперед и исчезнуть после выпрямления. Для стекания желеобразного экссудата теребуется некоторое время.

• «Полная синусограмма»: мягкие ткани (кожа и подкожная клетчатка); гиперэхогенная передняя стенка; U- или V-образный контур задней стенки и боковые стенки образуют четкий треугольник; полость выглядит гипо- или анэхогенной. На УЗИ регистрируют «полную синусограмму», если пазуха заполнена выпотом до краев. Ретенционная киста отличается от пазухи с выпотом тем, что задняя стенка представляется округлой и расстояние до нее < 3,5 см у взрослых и <2 см у детей

Важно!!! При оценке гайморовых пазух результаты УЗИ и рентгенографии совпадают в 80% случаев. Но иногда при нормальной УЗИ-картине определяется умеренное концентрическое утолщение слизистой оболочки на рентгенограмме, а при нормальных рентгенограммах — неполные синусограммы на УЗИ.

Фото. «Полная синусограмма» на УЗИ может соответствовать пазухе заполненной до краев (А) или ретенционной кисте (Б). Обратите внимание, что в случае выпота V-образная задняя стенка на глубине 3,5 см от передней стенки, а в случае ретенционной кисты округлая задняя стенка на глубине 1,5 см от передней стенки.

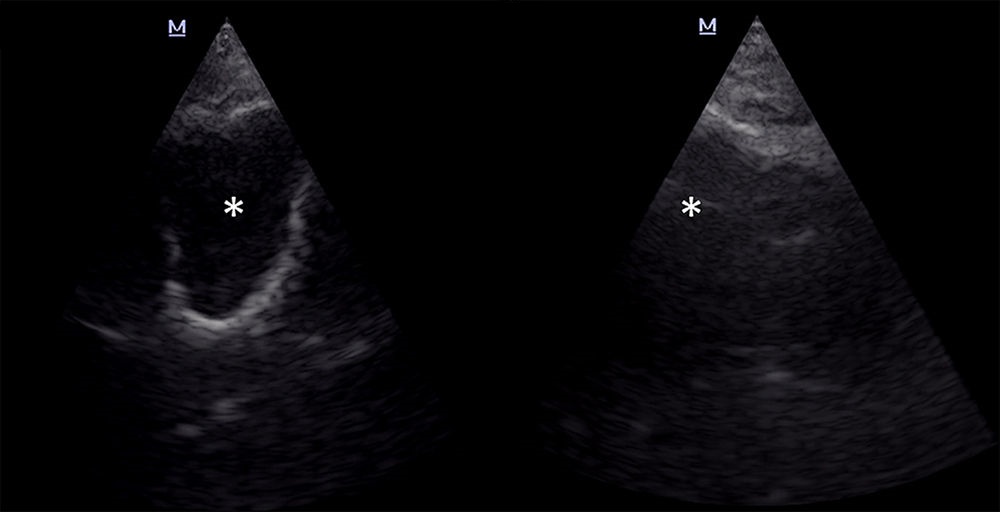

Фото. На УЗИ поперечный срез гайморовой пазухи: А — Здоровая воздушная пазуха. Б, В — Задняя стенка пазухи видна только частично, что можно интерпретировать как небольшое количество жидкости или утолщение слизистой. Г — «Неполная синусограмма» с яркой V-образной задней стенкой указывает на уровень жидкости.

Фото. У мужчины с аспирационной пневмонией и острым респираторным дистресс синдромом, который получает питание через зонд вставленный левую ноздрю, появилась лихорадка и гнойное отделяемое из носа. На УЗИ гайморовых пазух: справа хорошо просматриваются все стенки пазухи, полость (звездочка) почти анэхогенная; слева стенки не определяются, полость (звездочка) эхогенная. Заключение: «Полная синусограмма» указывает на то, что правая гайморова пазуха полностью заполнена экссудатом. При пункции получено гнойно-геморрагическое содержимое. Посев положительный на Candida albicans и Pseudomonas aeruginosa.

Фото. Мужчина 37 лет с жалобами на головные боли в области лба. Левая гайморова пазуха на УЗИ: на поперечном срезе (А) хорошо видно заднюю и боковые стенки, вдоль боковых стенок определяется эхогенная полоса (вероятно, слизистая), полость гипоэхогенная; на продольном срезе хорошо видно эхогенную полосу (вероятно, слизистая) вдоль передней и задней стенки. Заключение: Эхо-признаки гипертрофии слизистой левой гайморовой пазухи. На КТ (В) слизистая левой нижнечелюстной пазухи заметно утолщена.

Фото. При первичном осмотре на УЗИ определяется «полная синусограмма» обеих гайморовых пазух, что указывает на двусторонний гайморит. На фоне терапии на УЗИ положительная динамика. Однако даже спустя 2 месяца в правой гайморовой пазухе определяется контур задней стенки, что можно интерпретировать как утолщенную слизистую.

Фото. Гайморовы пазухи на УЗИ и МРТ: «Неполная синусограмма» справа соответствует ретенционной кисте на МРТ, а нормальная УЗИ-картина слева соответствует небольшому уровню жидкости на МРТ.

Видео. Датчик расположен поперечно между бровями. На УЗИ определяется толстая гиперэхогенная передняя стенка и плоско-изогнутая задняя на глубине 1,5 см. Заключение: Эхо-признаки фронтита. Важно!!! За эхо задней стенки можно ошибочно принять зеркальную картинку с одиночной А-линией.

Берегите себя, Ваш Диагностер !

Далеко не каждый человек слышал про такое интересное исследование, как УЗИ гайморовых пазух и других синусов. На самом деле, это достаточно давно используемая и простая диагностика. В нашей статье мы поговорим об этом методе исследования.

Что показывает УЗИ носовых пазух

Все мы привыкли к тому, что ультразвуковое исследование представляет собой получение изображения органа или ткани на экране прибора. УЗИ придаточных пазух носа носит название эхосинусоскопия и, строго говоря, это совершенно не то УЗИ, к которому все привыкли.

Все дело в том, что ультразвук не может проникать сквозь определенные среды. К таким средам и тканям относят полости с газом, например, легкие, петли кишечника или кость. Детям первого года жизни ультразвуковое исследование головного мозга можно легко выполнить, поставив датчик на естественное отверстие в черепе – родничок.

У взрослых людей кости черепа очень плотные, поэтому невозможно получить изображение спрятанных под ними органов и структур. К таким внутрикостным структурам относят и придаточные пазухи носа. Поэтому, поставив датчик на кожу в проекции пазух – лобных или гайморовых, мы не получим той самой ожидаемой картинки на экране. Тем более, такой метод исследования не подходит для сканирования более глубоких пазух – клиновидной и решетчатых.

Резонно возникает вопрос – зачем нужна эхосинусоскопия? Разумеется, более точную картинку содержимого полости можно получить при компьютерной томографии, рентгенографии черепа или . Великолепным методом осмотра внутренней поверхности синусов является эндоскопия пазух. Однако все эти методики достаточно сложны, многие из них имеют ограничения и определенные вредности при беременности и детском возрасте.

Достоинства ультразвуковых исследований

Даже говоря о простейшей процедуре эхоскопии, можно назвать несколько очевидных достоинств:

1. Абсолютная безопасность. Ультразвук не обладает повреждающим действием на человеческий организм. УЗИ пазух носа ребенку или беременной женщине можно проводить абсолютно смело.
2. Можно использовать столько раз, сколько необходимо. Эту методику стараются применять для динамического наблюдения или контроля лечебного процесса.
3. Простота использования. Ультразвуковые исследования не требуют особых техник. Достаточно простого УЗИ-аппарата и грамотного специалиста.
4. Дешевизна. По сравнению с компьютерной томографией или магнитно-резонансным сканированием УЗИ считается значительно более дешевым и доступным исследованием.
5. Быстрота исследования.

Методика ультразвукового исследования

Как же выполняется это исследование? Пациенту смазывают специальным акустическим гелем область проекции пазух – над гайморовыми или лобными синусами, и приставляют к ним датчик. Как правило, аппарат должен быть настроен на простейший вариант диагностики – А-режим. В ходе исследования врач наклоняет голову пациента в разные стороны. Это делается для того, чтобы жидкость или гной при их наличии в пазухе смещались. В таких случаях ход волны или пучка ультразвуковых лучей меняется.

Как мы уже говорили, при эхо-исследовании придаточных пазух носа мы не увидим привычной серо-белой картинки на экране. Эхосинусокопия или УЗИ синусов представляет собой графическое изображение в виде кривой, оценкой которой занимается врач. Такая кривая получается в ходе регистрации хода пучка лучей, отклоняющегося за счет разных свойств сред. От одних сред ультразвук отражается, другими – поглощается. Таким образом формируется график. Если в полости пазухи есть аномальные образования: жидкость, полипы, инородные тела и так далее – луч изменит свое направление и скорость, а кривая будет изменяться. Вот, собственно, и весь принцип эхоскопии.

Разумеется, ценность этого исследования несравнима с КТ, МРТ или рентгеновским снимком. Это скорее абсолютно безопасный экспресс-метод диагностики некоторых состояний и заболеваний пазух.

Что показывает эхосинусоскопия

Перечислим примерный перечень заболеваний пазух носа, при которых эффективно использование УЗИ:

1. Объемные образования пазух: полипы, кисты, инородные тела.
2. Наличие воспалительной жидкости или .
3. Контроль динамики заболевания и лечения: изменение уровня жидкости и объемных образований.

В основном это исследование используется «проблемным» категориям пациентов: детям и беременным женщинам в качестве отправной точки в диагностике. Разумеется, при подозрении на какой-либо серьезный процесс больному будет рекомендовано уточняющее исследование – рентген, компьютерная или магнитно-резонансная томография.

Это полости в костях черепа, имеющие сообщение с носовыми ходами. Выстилает эти пазухи мерцательный эпителий. Они в норме заполнены воздухом. Этих пазух четыре, их назвали по месторасположению в черепе:

• парная гайморова пазуха располагается в верхней челюсти, самая большая из всех носовых полостей;
• в лобной кости находится фронтальная или лобная пазуха, она также парная;
• парная решетчатая пазуха находится между ячейками решетчатой кости;
• единственная непарная пазуха клиновидная. Она так названа, потому что находится внутри клиновидной кости.

Пазухи околоносовой полости начинают формироваться еще во внутриутробном периоде, а заканчивают – по окончанию пубертации.

Зачем же придаточные пазухи?

Они выполняют такие функции:

• уменьшение веса передних черепных отделов;
• для усиления резонансных колебаний голоса;
• снижают вред от травм;
• изолируют чувствительные структуры;
• увлажняют вдыхаемые воздушные массы и делают их теплее;
• выполняют функции дополнительных органов чувств.

Схема строения носа

Воспаления околоносовых придаточных пазух стало настоящей пандемией нашего времени. Опасность их состоит в достаточно серьезных осложнениях. Они возникают чаще всего из-за инфицирования патогенной микрофлорой. Вредоносные микроорганизмы попадают в пазухи носа во время острых респираторных заболеваний, кариеса.

Воспаления придаточных пазух может возникать вследствие баротравм, возникающих при быстром погружении на глубину или при пикировании самолета. К воспалительным процессам в области околоносовых полостей может привести неправильная анатомия носовой перегородки, при которой в них может скапливаться слизь и развиваться бактерии. Кроме этого, в околоносовых отверстиях могут развиваться кисты, опухоли, злокачественная патология. Все эти недуги можно подтвердить или исключить при помощи ультразвуковой диагностики.

Ультразвуковая диагностика околоносовых пазух

УЗИ пазух носа (эхосинусоскопия) основывается на особенности тканей человеческого организма взаимодействовать с ультразвуковыми колебаниями и воспроизводить их на мониторе компьютера в виде изображения. Если диагностика при помощи ультразвука других органов и систем широко распространена и назначается достаточно часто, то этот метод только начинает пользоваться популярностью у врачей.

Многие по старинке используют для диагностики рентгенологическое исследование. Это связано, прежде всего, с отсутствием опыта работы с подобными исследованиями, а также недостатком квалифицированных специалистов в этой области. Но ультразвуковая диагностика имеет ряд преимуществ над рентгенологическим исследованием. Во-первых, УЗИ этой области является более информативным. Во-вторых, она не оказывает вредного воздействия на организм пациента.

Кроме этого, для этого исследования не нужно никакой специальной подготовки. Ответ будет выдан пациенту сразу на руки с описанием того, что эндоскопист увидел на экране. Человек во время исследования не испытывает ни боли, ни малейшего дискомфорта.

Исследование носовых пазух можно делать даже беременным женщинам и детям, не опасаясь вредоносного влияния, которое есть, например, во время рентгенологической диагностики.

Показания для проведения ультразвукового исследования

Симптомы проявления воспалений или другой патологии в области пазух, расположенных возле носа, достаточно разнообразны.

УЗИ придаточных пазух носа показано при наличии следующих признаков:

• если нарушено дыхание через нос;
• слизистые желтоватые выделения из носовых ходов;
• непрекращающиеся головные боли;
• слабость, разбитость во всем теле;
• ощущение переполненности в области пазух околоносового пространства;
• давление в пазухах, если резко наклонить голову;

все вышеуказанные симптомы, как правило, сопровождаются повышением температуры тела.

Наиболее должны насторожить выделения из носа желтоватого цвета. Это говорит о гнойно-воспалительном очаге в области верхнечелюстных пазух. Также обычно врач считает нужным проконтролировать состояние придаточных полостей носа при ринитах, продолжающихся длительное время, воспалительных процессах в среднем ухе, глоточных миндалин. Если после лечения или удаления зуба длительное время держится температура, искривлена перегородка носа, есть подозрения на наличие инородных тел или опухолей, также назначают УЗИ носа.

Какие заболевания выявляет и какие по ним ультразвуковые признаки?

Ультразвуковая диагностика, которая проводится для выявления воспалительных и других патологических процессов в придаточных пазухах, отличается стопроцентной точностью, она очень информативна. В случае воспаления на мониторе доктор визуализирует утолщение и отек слизистой, а также наличие жидкости.

После стоматологических процедур может произойти нарушение целостности дна верхнечелюстной пазухи, в нее могут попадать инородные тела. Все это специалист может отчетливо увидеть во время исследования.

УЗИ носа: стойкие посттравматические деформации носа. На места сросшихся переломов указывает стрелка, датчик стоит поперечно на правом скате носа.

Во время процедуры можно точно диагностировать разрастания полипов, кисты в области носовых пазух, их травматические повреждения, экстренные состояния при осложнениях воспалительных процессов в пазухах и травм.

Ультразвуковое исследование носа (норма и переломы).

В норме придаточные полости наполняет воздух. Пневматизация отражает ультразвук, поэтому в нормальном состоянии их задние стенки на мониторе не прослеживаются.
Задние части околоносовых полостей можно увидеть на УЗИ только тогда, когда в полости есть содержимое: инородное тело, гной или слизь. Чем меньшее количество воздуха находится в пазухе, тем выше и точнее видимость в ней. В этом случае можно хорошо рассмотреть ее анатомическое строение, какие костные выступы имеются, есть ли кисты и другие патологические наросты.

Если слизистая полости отечна, то она просматривается как граница, которая разделяет зоны с разной эхогенностью (кости и жидкая среда). Далее может следовать прозрачная прослойка воздуха. Эффективность проведенной терапии можно проконтролировать по тому, исчез ли жидкий слой, имеющий среднюю эхогенность. Задняя стенка при этом не должна визуализироваться. Это хороший признак, который свидетельствует о том, что пазуха снова наполнилась воздухом, а значит – пациент выздоровел.

Киста в верхнечелюстной полости имеет вид измененного контура ее стенки. При наличии разнородного содержимого, размытых контурах между средами разной эхогенности, можно заподозрить наличие полипов или инородных тел в полости, такие, как осколок корня зуба или пломба. Уточнить диагноз можно при проведении повторного исследования при помощи ультразвука.

Как проходит УЗИ придаточных пазух?

Процедура проводится быстро. Сразу стоит оговориться, что при всей своей безобидности, ее все же в некоторых случаях нельзя проводить. Исследование откладывают при наличии повреждений или гнойничковых высыпаний на коже в месте, где кожные покровы будут контактировать с датчиком аппарата. Необходимо снять в себя все украшения и вставные зубные протезы, так как они могут повлиять на точность результатов.

Пациента просят лечь на кушетку. На кожные покровы в месте исследования наносят специальный гель, усиливающий передачу ультразвуковых сигналов. Сама процедура длится не больше десяти минут, на протяжении которых пациент не должен двигаться. К местам, где находятся придаточные пазухи прикладывают поочередно датчик, в это время на экране компьютера появляется изображение, отражающее состояние околоносовых полостей. По окончании процедуры гель с лица удаляют чистой салфеткой.
Результат ультразвукового исследования может быть выдан сразу на любом электронном носителе. Его также можно распечатать на бумаге.

УЗИ околоносовых полостей детям

Ультразвуковое исследование околоносовых синусов не рекомендуется проводить детям до двух лет. Но даже с этого времени можно исследовать только лобные и верхнечелюстные пазухи. Остальные околоназальные полости находятся в процессе формирования, который закончится в двенадцать лет.
Ребенку проводят процедуру, как и взрослому, в лежачем положении. Если ребенок боится медицинских манипуляций, его необходимо постараться успокоить, так как во время процедуры следует лежать спокойно, иначе за точность результата никто не сможет поручиться.

Ультразвуковое исследование носовых пазух имеет множество преимуществ перед своими конкурентами, главным из которых можно назвать то, что во время процедуры организм пациента не подвергается вредному ионизирующему воздействию. Его можно делать и детям, и беременным женщинам, и тем людям, которые только что подвергались воздействию лучевой терапии.

Проводить процедуру можно настолько часто, насколько это может потребоваться для уточнения какой-нибудь необходимой для врача информации. В то же время он намного информативнее, чем рентгеновское исследование и гораздо дешевле, чем компьютерная и магнитно-резонансная томография. Кроме того, результат выдается сразу пациенту на руки, в то время как, например, при рентгене нужно ждать пока пленка высохнет, а затем, пока врач сделает описание снимка. УЗИ не всегда может заменить рентгенографию, но в некоторых случаях оно гораздо точнее. Например, в некоторых случаях при помощи ультразвука можно найти инородное тело в придаточных околоносовых полостях даже в тех случаях, когда на рентгеновском снимке этого не видно.

Метод совершенно безболезненен. Его используют не только для диагностики, но и при проведении некоторых хирургических вмешательств на околоносовых полостях.
