Типы гражданских противогазов. Гражданские фильтрующие противогазы

1 0 0

Двадцатое столетие в истории нашей цивилизации стало не только эпохой великих научных открытий и революционных технологических прорывов, но и веком двух мировых войн, которые своей жестокостью затмили все предыдущие конфликты. Прошлый век «подарил» человечеству такое понятие, как «оружие массового поражения» – средство ведения войны, способное уничтожать десятки, а то и сотни тысяч людей за один раз. Одним из его видов являются боевые отравляющие газы. Впервые их массово применили 25 апреля 1915 года неподалеку от маленького бельгийского городка Ипр – немецкие войска выпустили против англичан и французов хлор. Эта дата считается «днем рождения» химического оружия…

Однако Первая мировая война породила не только боевые отравляющие газы, но и дала мощный толчок развитию средств защиты от них, главным из которых, без сомнения, является противогаз. Даже спустя столетие после ипрской атаки противогаз не стал менее востребованным – в настоящее время это защитное устройство используется не только в военном деле, но и во многих абсолютно «мирных» областях промышленности.

В настоящее время существуют многочисленные виды противогазов, предназначенных для выполнения разных задач. Хотя, в целом, с момента изобретения этого защитного средства, принципы работы и устройство противогаза практически не изменились.

Противогаз – это средство индивидуальной защиты, предназначенные для предохранения органов дыхания, кожи лица и слизистой оболочки глаз от поражения ядовитыми веществами, которые присутствуют в воздухе. Причем последние могут быть очень разными – от отравляющих агентов до радиоактивной пыли и биологических аэрозолей.

Однако прежде чем перейти к рассказу про основные типы противогазов, следует несколько слов сказать об истории этого средства защиты и основных вехах его развития.

Рождение противогаза: окопы Первой мировой

Первое применение химического оружия стало настоящим шоком для европейского общества. И дело было не только в большом количестве погибших. Смерть от ядовитого газа слишком уж мучительной, но, самое главное, на первых порах от химического оружия практически не существовало защиты. Да и вообще мысль о том, что людей можно травить как крыс или тараканов, была как-то не по душе европейцам.

На самом деле люди издревле задумывались о защите органов дыхания от пыли, дыма и ядовитых веществ. Еще в Древнем Риме пытались защитить работников при добыче гипса, свинца, известняка. Интересовался этим вопросом и итальянский гений эпохи Возрождения – Леонардо да Винчи. Однако первые работающие устройства подобного типа стали появляться только в XIX веке. Обычно это были респираторы с фильтрами из плотной ткани (войлок) или активированного угля. В основном их использовали пожарные, а также работники вредных производств. Существовали и защитные устройства, воздух в которые подавали по шлангу с помощью насосов («дымовые шлемы»), они также применялись при тушении пожаров. Вероятно, что-то похожее пытались использовать при золочении куполов Исакия в Санкт-Петербурге. Однако тогда защита не помогла – от ядовитых ртутных паров погибло несколько десятков рабочих. Даже изолирующий противогаз был изобретен в XIX веке. Самым известным его видом был аппарат Флейса. Он состоял из маски, которая трубками соединялась с воздушным мешком. Аппарат Флейса успешно применялся во время операций по спасению шахтеров.

Для защиты от нового дьявольского оружия предлагались самые разные методы. Например, использовать костры. Их нужно было разжигать перед линией окопов, чтобы теплый воздух уносил облако газа высоко вверх. Были предложения расстреливать газы или пушек и пулеметов, устанавливать перед позициями огромные пропеллеры или громадные щиты, обработанные специальными растворами. Первым, более или менее эффективным, противогазовым средством стали тканевые маски, пропитанные различными химическими составами. Однако подобная защита была довольно сомнительной: она могла быть надежной преградой для одного газа и быть совершенно бессильной против другого.

Первые противогазы работали на принципе химической нейтрализации ОВ, однако он был не слишком эффективным. После того как была разработана маска, защищающая от хлора, немцы стали применять бромистый бензил, который не только проникал через такую повязку, но и дополнительно поражал глаза. В ответ на это маску оснастили очками и добавили в нее еще один слой, который нейтрализовал и этот вид ОВ. Немцы, в свою очередь, стали применять фосген, от которого повязка уже не спасала. В нее пришлось добавлять новые слои с пропиткой, теперь уже от фосгена. Ситуация повторилась после появления на поле боя синильной кислоты. В конце концов, инженеры и химики пришли к необходимости использовать для создания средств защиты от ОВ новый способ нейтрализации газов – физический.

Российский противогаз Зелинского-Кумманта

Еще летом 1915 года российский химик Зелинский предложил использовать в качестве универсального адсорбента древесный уголь, обработанный определенным образом. К этому же времени инженер Куммант создал резиновый шлем, который защищал не только органы дыхания, но и голову в целом. Так появился противогаз Зелинского-Кумманта, испытания которого были проведены в начале 1916 года. Маска противогаза оказалась настолько надежной, что позволила отказаться от «загубников» – специальной трубки, которую солдат должен был держать зубами, – и зажимов для носа. Этот шланговый противогаз надежно защищал человека от всех видов парообразных ОВ своего времени. Он стал прототипом для всех последующих отечественных и зарубежных гражданских и общевойсковых противогазов.

В 1916-1917 гг. российской промышленностью было выпущено более 11 млн противогазов Зелинского-Кумманта.

В конце войны немцы стали использовать новый вид химического оружия – отравляющие дымы, против которых древесный уголь был неэффективен. В военный противогаз пришлось добавлять специальные противодымные фильтры, которые могли справиться с новой угрозой. В это же время появились противогазы для животных.

В 1925 году была подписана очередная международная конвенция относительно запрета химического оружия. Однако генералы не сомневались, что боевые газы еще скажут свое слово на поле боя. Поэтому работы по их совершенствованию не прекращались, много внимания уделялось и средствам защиты от ОВ. Разработкой новых противогазов занимались и в СССР, и на Западе. Причем средства защиты создавались не только для военнослужащих, но и для мирного населения (например, советский противогаз гражданский ГП-2 или ГП-5).

Классификация или какой противогаз лучше выбрать

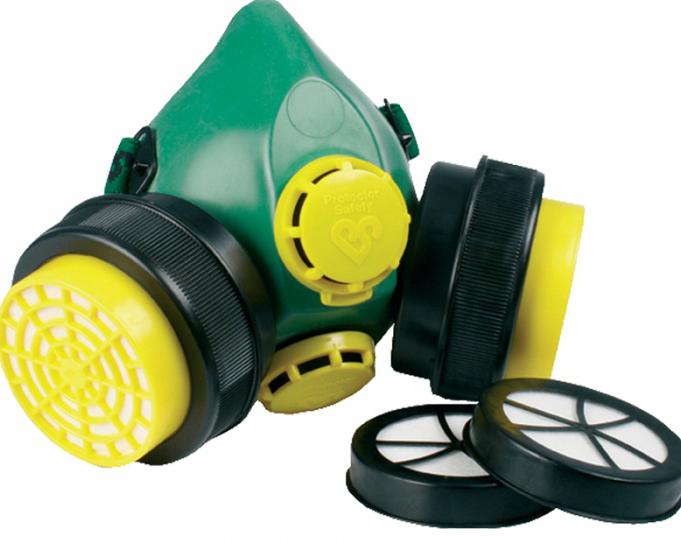

Прежде всего, следует отличать противогазы от респираторов. Эти два средства часто путают, тем более что многие модели этих защитных устройств действительно очень похожи. Между тем, отличить противогаз от респиратора очень просто – последний закрывает только рот и нос человека, а противогаз покрывает все лицо или голову, защищая не только органы дыхания, но и кожные покровы и глаза.

По принципу своей работы все противогазы разделяются на две большие группы:

изолирующие (противогаз ИП-4, ИП-5, ИП-46);
фильтрующие (противогаз ГП-5, ГП-7, ГП-9 и др).

Изолирующий противогаз полностью ограничивает доступ загрязненного воздуха к органам дыхания. Человек дышит чистым воздухом из альтернативного источника. Это могут быть баллоны или же установка с химическим источником кислорода и поглотителем углекислого газа. Защита изолирующего противогаза надежней, чем фильтрующего, кроме того, он отличается универсальностью: его можно использовать не только для защиты от газов, но и в условиях недостатка кислорода. Существуют так называемые шланговые респираторы, у которых воздух для дыхания подается от внешнего источника (компрессор или воздуходувка). Время использования подобного устройства практически не ограничено.

При использовании фильтрующего противогаза человек дышит воздухом из окружающей атмосферы, который проходит через ряд специальных фильтров. Периодически их необходимо менять. Фильтрующий противогаз не универсален, и, естественно, его нельзя использовать при недостатке в атмосфере кислорода.

Фильтрующие противогазы также различаются по степени и типу защиты. Эту характеристику противогаза можно определить по маркировке, которую обязательно наносят на фильтрующую коробку. Если на ней нанесена цифра «1», то, значит, устройство способно защитить вас только от низкой концентрации ОВ в атмосфере (0,1%), при цифре «2» противогаз можно использовать при концентрациях газа 0,5%, а «3» – более 1%.

По назначению противогазы делятся на:

гражданские;
военные;
промышленные.

Гражданские модели (например, противогаз ГП-5, ГП-7, ГП-9 и др.) наиболее просты, они рассчитаны на то, чтобы в случае необходимости ими мог воспользоваться человек безо всякой подготовки. Главное назначение этих противогазов – защита населения в случае возникновения техногенной катастрофы или войны.

Военные противогазы часто имеют дополнительные атрибуты, которые облегчают выполнение солдатом боевых задач. Кроме того, многие общевойсковые противогазы предназначены для выполнения специальных задач (противогазы для танкистов, химических войск, противогазы для раненых в голову и др.).

Промышленные противогазы предназначены для работ, связанных с отравляющими или вредными веществами. Как правило, они являются частью защитного костюма или ОЗК.

Иногда в отдельный класс выделяются детские противогазы, разработанные для защиты органов дыхания детей и подростков. Детский противогаз отличается от обычных гражданских моделей только своими размерами. Также существуют специальные камеры для младенцев, в которые через специальные фильтры нагнетается воздух.

Устройство фильтрующего и изолирующего противогаза

Фильтрующий противогаз (например, противогаз ГП-5) состоит из лицевой части (шлема-маски) и поглощающей коробки. В комплекте к противогазу идет специальная сумка, пленка, защищающая очки от запотевания, запасные мембраны для противогазов с переговорным устройством, чехлы для поглощающей коробки и утеплительные манжеты.

Шлем-маска состоит из:

корпуса;
узла очков;
обтекателя;
коробки клапана;
переговорного устройства (если оно есть).

Фильтрующая или поглощающая коробка соединяется с лицевой частью, и именно она осуществляет очистку воздуха. Корпус ее состоит из жести, алюминия или пластика, верхняя часть имеет горловину с резьбой, с помощью которой коробка присоединяется к лицевой части или к шлангу. Очистка воздуха осуществляется благодаря противоаэрозольному фильтру и углю-катализатору с большой поглощающей поверхностью. Противогаз ГП-9 имеет дополнительный патрон ДПГ, который при установке значительно расширяет возможности устройства (дополнительная защита от аммиака, диоксида серы, аминов, цианистого водорода).

Изолирующий противогаз состоит из лицевой маски, а также регенеративного патрона, дыхательного мешка, клапана для стравливания избыточного давления, системы трубок.

Существенным недостатком изолирующих противогазов является ограниченность времени их использования. Как правило, это не более трех часов. Кроме того, по сравнению с фильтрующими моделями, изолирующие противогазы довольно тяжелы, высокой является и их стоимость.

Наиболее распространенные виды отечественных противогазов

В Советском Союзе к защите от оружия массового поражения относились серьезно. Поэтому в этот период были разработаны и запущены в серийное производство несколько десятков видов противогазов, как гражданского, так и военного назначения. Многие из них используются и по сей день.

Противогаз ПМК. Это целая серия общевойсковых противогазов, первый из которых – ПМК-1 – был принят на вооружение в начале 80-х годов. Удобный и надежный, он пережил множество модернизаций и в настоящее время является основным противогазом российской армии . Противогаз ПМК-3 имеет стекла трапециевидной формы, которые обеспечивают хороший обзор, трубку для питья, переговорное устройство и удобную эргономичную маску. При этом ПМК-3 может похвастать огромным ресурсом (до 240 часов), простотой и надежностью. Уже разработан более совершенный ПМК-4, но пока его видели только на учениях. Существует и гражданская версия этого защитного устройства – ПМК-5.

Говоря о советских армейских средствах индивидуальной защиты, нельзя обойти вниманием противогаз ПБФ, прозванный в народе «хомяком». Он был принят на вооружение в 1973 году и снят с него уже в новом тысячелетии. ПБФ не имел отдельной фильтрующей коробки, что значительно уменьшало его габариты и вес. Этот противогаз обеспечивал всего лишь 20-минутную защиту от ОВ, но за удобство и легкость его горячо любили в армии. ПБФ был скопирован с американского противогаза М-17.

Противогаз ГП. Это также целая линейка гражданских противогазов, первый из которых – противогаз ГП-2 – был разработан еще в середине 30-х годов. В начале 50-х годов был запущен в производство противогаз ГП-4У, который стал самым массовым гражданским средством индивидуальной защиты в СССР. В народе этот противогаз прозвали «слоником».

В 1961 году на снабжение был принят противогаз ГП-5, который выпускался вплоть до 1989 года. Чуть позже с учетом опыта эксплуатации была выпущена модификация ГП-5М, с переговорным устройством и вырезом для ушей. Противогаз ГП-5 имеет маски двух типов и пять различных размеров.

В 1983 году в СССР был разработан противогаз ГП-7, он находится в производстве до сих пор. В отличие от своих предшественников противогаз ГП-7 имеет переговорное устройство и трубку для приема жидкости (модификация ГП-7В), его очки круглой формы. Противогаз ГП-7 имеет три размера, его масса составляет 0,9 кг. Поглощающая коробка обеспечивает до 12 часов защиты. Для поглощения аммиака и его производных противогаз ГП-7 может комплектоваться дополнительным патроном, который накручивается на фильтр. По ряду показателей гражданский противогаз ГП-7 считается одним из самых надежных средств индивидуальной защиты в мире.

Достойным продолжением данной серии является гражданский противогаз ГП-9, который может комплектоваться несколькими типами лицевой маски. Противогаз ГП-9 имеет панорамное стекло, обеспечивающее отличный обзор, переговорное устройство и трубку для приема жидкости. Противогаз ГП-9 даже без дополнительного патрона может обеспечивать защиту от аммиака и его производных. Для защиты от окиси углерода или соединений азота необходимы специальные фильтры. Противогаз ГП-9 может обеспечивать поглощение ядовитых веществ в течение 12 часов, после чего необходима замена фильтра.

Альтернативой ГП-7 может стать противогаз ВК (или УЗС ВК), который является весьма популярным коммерческим продуктом. Противогаз ВК внешне похож на ГП-5 и ГП-7, но, как утверждают его изготовители, обеспечивает более высокую степень защиты.

Если говорить об изолирующих противогазах отечественного производства, то следует отметить модели ИП-4, ИП-5, ИП-46. Применять их можно не только для защиты от отравляющих веществ. Так, например, противогаз ИП-5 можно использовать для выполнения водолазных работ на небольших глубинах, а также при проведении спасательных операций.

Начиная со школьной скамьи, каждый человек хотя бы приблизительно был знаком с противогазом. Аппарат был впервые применен в 1915 году во время боевых действий — тогда один из противников применил химическое оружие.

Сейчас разработано более сотни различных вариантов моделей этого защитного устройства, имеющие различное предназначение и отличающиеся по времени своей эксплуатации. Мы разберем наиболее популярные и современные модели противогазов: как работают, особенности строения, схему, состав, отличия друг от друга, предназначение.

Независимо от модели, это устройство предназначено, чтобы уберечь органы дыхательной системы , органы зрения, кожу лица от веществ радиоактивной природы, отравляющих или бактериальных средств.

Эти опасные примеси прибывают в воздухе, имеют форму пара, аэрозоля либо газа. По принципу действия противогазы для дыхательной системы подразделяются на фильтрующие и изолирующие модели .

Фильтрующие противогазы предназначены для защиты легких от поступающих вредных примесей посредством их задержки в специальных материалах.

Вторые полностью ограничивают доступ к органам дыхания окружающего воздуха. Поступление кислорода в противогазы типа ИП обеспечивается при помощи встроенного в него специального патрона.

Составляющие элементы фильтрующих моделей

В этом разделе детально разберем устройство, назначение, принцип действия, виды, состав и основные части фильтрующего противогаза. Прибор не способен насыщать вдыхаемый человеком воздух кислородом, поэтому их использование ограничивается в условиях атмосферы , содержащей не меньше 17% кислорода.

Основными составляющими противогаза является лицевая часть и противогазовая коробка. Обе эти части соединены между собой.

Также в комплекс к этому аппарату идут:

Сумка противогазовая.
Специальная незапотевающая пленка, предостерегающая от появления испарины на стеклах очков.
Мембраны, предназначенные для переговоров.
Чехол для противогазовой коробки, трикотажный, гидрофобный.
Утепляющие манжеты.

Шлем-маска или, другими словами, лицевая часть создается из резины серого либо черного цвета. Шлем представлен следующими составляющими:

корпусом;
узлом очков;
обтекающей частью;
коробкой клапана;
устройством для ведения переговоров.

Противогазовая коробка может осуществлять очистку воздуха от аэрозолей и паров . В первом случае это осуществляется за счет противоаэрозольного фильтра, во втором – благодаря углю-катализатору, обладающему поглощающей поверхностью.

Противогазовая коробка представляет собой корпус, имеющий дно и специальную крышку. Во время хранения он герметизируется с помощью резиновой пробки и колпачка из металла тоже с резиновой прокладкой. Корпус имеет цилиндрическую форму, сделан из металла.

Утеплительные манжеты необходимы в холодное время года, чтобы предотвратить обмерзание очкового узла под действием низких температур. Клапанная коробка отвечает за распределение воздуха: вдыхаемого/выдыхаемого.

Обтекатели имеют форму воздуховодов. Главным предназначением их является очистка очкового узла при помощи воздуха , поступающего в противогаз.

Устройство для переговоров может иметь несколько вариаций:

Конструкция не предполагает разборку. Такой механизм добавляется в противогаз на заводе.
Конструкция поддается разборке. Она представлена корпусом, резиновым и опорным кольцом, мембраной, фланцем, крышечкой.

В случае разборного устройства для переговоров, в комплект к защитной маске идут дополнительно страховочные мембраны, предназначенные для лицевой части защитного аппарата.

Фильтрующие противогазы очень распространены, пребывать в них можно в течение 12 часов кряду.

Конструкция и принцип работы изолирующего

Теперь разберем изолирующий противогаз: его устройство, назначение, виды, состав, принцип действия, применение, где используется.

Принцип работы такого устройства основывается на том, что человек дышит внутри аппарата очищенным воздухом , заранее заготовленным. Такой аппарат обеспечен большим резервуаром для воздуха, напоминающим баллон с кислородом у ныряльщиков.

Он так же оснащен маской. Остальные его составляющие представлены:

патроном для регенерации воздуха;
дыхательным мешком;
системой трубочных соединений;
клапаном, отвечающим за избыточное давление.

Дыхательный мешок совместно с патроном для регенерации воздуха располагаются в специально предназначенном для них каркасе.

В комплекте к противогазу идут мембраны для ведения переговоров, незапотевающие пленки для очков , манжеты для усиления.

Среди изолирующих противогазов имеются свои подвиды:

Противогазы с содержанием сжатого кислорода и такого же воздуха в капсулах.
Противогазы с содержанием кислорода, который химически связан. Он начинает свою активацию при взаимодействии углекислого газа с водой.
Шланговые. Для них воздух для вдоха выделяется из специальной очищенной зоны.

Явным недостатком изолирующего противогаза является то, что его использование ограничено по времени : применяется не больше трех часов. Еще один минус: передвигаться с ним довольно затруднительно, вместе с баллоном и всей дополнительной амуницией он по весу составляет не один килограмм.

Воздействие на человеческий организм электрического тока может быть крайне негативным, вплоть до мгновенной клинической смерти. Какое поможет вам избежать травм, мы расскажем в специальной статье.

А вы знаете, зачем нужны антивибрационные перчатки и от чего они защищают? Выясните детали в этом .

В настоящее время выпускается огромное количество видов перчаток, предназначенных для эксплуатации в различных условиях. Всё о прорезиненых перчатках, узнайте из этой .

На что обратить внимание перед эксплуатацией

Непосредственно перед эксплуатацией средства индивидуальной защиты (СИЗ) необходимо провести тщательную проверку целостности составных частей противогаза, их функциональную пригодность.

Проверка начинается с внешнего осмотра противогаза:

Под запретом находится использование чужих защитных средств, применение их без предварительного технического контроля.

Естественно, каждый из рассмотренных нами противогазов имеет свои преимущества и недостатки: все зависит от цели их применения. Для любого человека должно быть в приоритете получить знания об устройстве противогаза и принципе его защитного действия, назначение и порядок пользования, ведь когда-нибудь информация пригодится в критических ситуациях и поможет сберечь ваше здоровье и жизнь!

«Зелинский Групп» объединяет под своим брендом три российских завода по производству средств индивидуальной защиты органов дыхания (СИЗОД): АО «Сорбент» (г. Пермь), АО «Тамбовмаш» (г. Тамбов) и ОАО «Электростальский химико-механический завод имени Н.Д. Зелинского» (г. Электросталь).

Среди представленных СИЗОД есть две принципиально отличающиеся группы – изолирующие и фильтрующие противогазы.

Конечно же, наиболее полная – это традиционная линейка противогазов (промышленных, гражданских, для силовых структур). Как правило, с выбором по сфере применения у потребителя не возникает вопросов, а вот на типе по принципу защитного действия противогаза стоит разобраться. Прекрасная возможность выделить разницу и пояснить особенности – провести сравнение на примере недавно введенных в ассортимент моделей.

Фильтрующие СИЗОД. Принцип действия и способ защиты

При использовании противогаза фильтрующего типа его пользователь дышит окружающим воздухом, прошедшим очистку в ФПС(фильтрующее-поглощающая система, далее – фильтр) от вредных веществ (газов, паров, аэрозолей).

Затем очищенный воздух попадает под лицевую часть и в органы дыхания. При выдохе воздух из-под лицевой части, минуя фильтр, выходит наружу. Поглощение газов и паров осуществляется за счет адсорбции, хемосорбции и катализа, а поглощение аэрозолей – путем фильтрации.

Адсорбция – поглощение газов и паров поверхностью твердого тела, называемого адсорбентом. В противогазах адсорбентом является активированный уголь. Это пористое вещество имеет развернутую активную поверхность (поверхность 1г активного угля составляет 400–800 кв. м). Фильтрация аэрозолей осуществляется противоаэрозольным фильтром, изготовленным из волокнистых материалов, которые образуют сетку. Проходя через нее, аэрозоли задевают за волокна и удерживаются на них.

Существует широкая номенклатура фильтрующих противогазов, выбор которых в значительной степени зависит от назначения противогаза, а также от условий, в которых они должны использоваться: от состава, агрегатного состояния и количественного содержания веществ в воздухе.

Фильтрующий гражданский противогаз ГП-21-У (ГП-21-В)

Эта модель – новинка в ассортименте «Зелинский Групп».

Противогаз гражданский фильтрующий ГП-21-У (ГП-21-В) предназначен для защиты органов дыхания, кожи лица и глаз человека от отравляющих веществ, радиоактивных веществ, аварийно-химически опасных веществ ингаляционного действия, находящихся в воздухе в виде газов, паров и аэрозолей, а также от биологических (бактериальных) средств в условиях чрезвычайных ситуаций.

Противогаз комплектуется лицевой частью МП-3 с панорамным стеклом, комбинированным специальным фильтром марки A1B1E1KHgP3D в цельнометаллическом корпусе, сумкой для хранения и ношения противогаза, руководством по эксплуатации и паспортом.

Лицевая часть МП-3 состоит из корпуса в виде низкопрофильной маски объемного типа с подмасочником, обтюратором, отформованным заодно целое с корпусом маски, панорамного «мягкого» стекла, термическим способом вмонтированного в корпус, неразборного переговорного устройства капсульного типа, узла выдоха, оголовья, двух узлов вдоха — подсоединения фильтра, один из которых закрыт заглушкой. Для учета индивидуальных особенностей пользователей лицевая часть имеет левостороннее и правостороннее расположение узлов вдоха – подсоединения фильтра. При этом оба узла вдоха имеют резьбовые соединения (один из узлов закрыт ввинчиваемой заглушкой). Это позволяет избежать перестановки седловины узла вдоха при смене расположения фильтра.

В модификации противогаза ГП-21-В лицевая часть может оснащаться питьевым устройством, обеспечивая возможность приема воды из фляги во время работы.

Комбинированный фильтр марки A1B1E1KHgP3D противогаза ГП-21

Фильтр имеет форму цилиндра с наружной винтовой горловиной для присоединения к лицевой части. Фильтр наполнен поглощающим слоем (шихтой) и снабжен противоаэрозольным фильтром.
Корпус фильтра изготовлен из металла с лакокрасочным покрытием. Это позволяет визуально без проведения испытаний определять видимые повреждения (вмятины) и просыпание шихты в месте повреждения.

Закатной шов фильтра расположен в зоне фильтрующего элемента, что исключает попадание неочищенного воздуха (химически опасных веществ) в зону вдоха, даже в случае механического повреждения закатного шва.

Ключевые преимущества противогаза ГП-21-У

Маска категории 3 (Cl3) – маска специального назначения для применения в условиях аварий.
Разборчивость речи при надетом противогазе – не менее 80 %.
Низкий профиль маски – совместимость с любыми средствами защиты головы.
Прочный цельнометаллический комбинированный фильтр марки A1B1E1K1HgP3D.
Два узла клапанов вдоха, возможность крепления фильтра с правой и с левой стороны.
«Самозатягивающиеся» лямки оголовья упрощают надевание и снятие противогаза.

Неискажающее панорамное стекло не разрушается при механических воздействиях, площадь поля зрения более 70%.

Подмасочник препятствует запотеванию и обмерзанию панорамного стекла.

Температурный диапазон эксплуатации - от –40°С до +40°С, при относительной влажности воздуха до 100%.

Каждая партия противогазов сопровождается сертификатом соответствия требованиям Технического регламента Таможенного союза ТР ТС 019/2011 «О безопасности средств индивидуальной защиты».
Гарантийный срок хранения гражданского противогаза ГП-21 – 12,5 лет с даты изготовления.

Изолирующие СИЗОД. Принцип действия и способ защиты

Отличия изолирующих противогазов от фильтрующих в том, что их пользователи дышат не окружающим атмосферным воздухом, а чистым воздухом из другого источника.
Такие противогазы делят на два вида по типу источника: автономные дыхательные аппараты (когда используется баллон со сжатым воздухом) и шланговые (когда воздух подаётся по шлангу из внешнего источника, например, трубопровода сжатого воздуха). В этом обзоре приводится пример дыхательного аппарата со шлангом подачи воздуха.

Изолирующий противогаз ПШ-1-155

Эта модель – новинка в ассортименте«Зелинский Групп».

Противогаз изолирующий шланговый ПШ-1-155 предназначен для защиты органов дыхания, глаз и кожи лица человека от любых вредных примесей в воздухе, независимо от концентрации, а также для работы в условиях недостатка кислорода в воздухе рабочей зоны, для работы в емкостях, колодцах, цистернах, отсеках, резервуарах и замкнутых ограниченных объемах. Применяется в различных отраслях промышленности, транспорта, сельского и коммунального хозяйства.
Безопасность работы в дыхательном аппарате обеспечивается сочетаемостью воздухоподводящей шланговой линии, элементов амуниции и страховочной привязи.

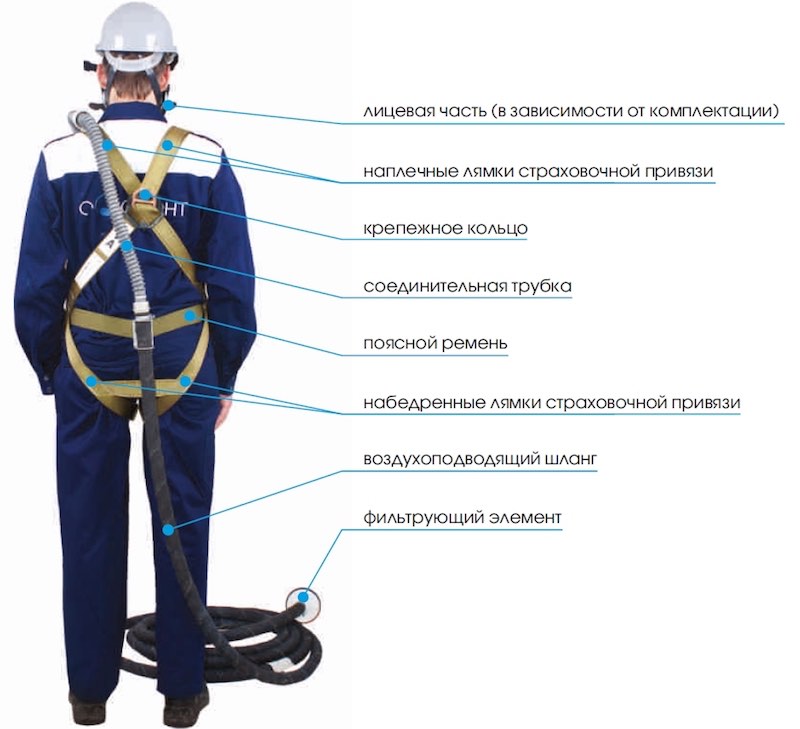

Противогаз ПШ-1-155 представляет одноканальный изолирующий дыхательный аппарат, снабжающий пользователя чистым воздухом через шланг подачи воздуха за счет дыхания человека. Время защитного действия не ограничено!

Резинотканевый воздухоподводящий шланг армирован проволочной спиралью для уменьшения вероятности резкого перегиба или сплющивания шланга.

Работающий в противогазе должен обслуживаться помощником, который находится в чистой зоне (из нее поступает по шлангу пригодный для дыхания воздух) и осуществляет связь с работающим посредством визуально-голосовых сигналов. Для совместной работы необходима слаженность и предварительная подготовка.

Ключевые преимущества противогаза ПШ-1-155

время защитного действия не ограничено;
возможно обеспечение безопасности при проведении работ в замкнутых емкостях и газоопасных работ на высоте;
безопасность и удобство работы обеспечивается сочетанием воздухоподводящей шланговой линии, элементов амуниции и страховочной привязи.

Гарантийный срок хранения – 3 года.

Соответствие требованиям стандартов: ТР ТС 019/2011, ГОСТ Р 12.4.252-2009, ГОСТ Р 12.4.236-2013 класс 2, ГОСТ Р 12.4.189-99 (категория 2,3).

Конструкция обеспечивает проведение газобезопасных работ в соответствии с положениями инструкции «Типовая инструкция по организации безопасного проведения работ» от 20 февраля 1985 г. и проведение работ, подпадающих под требования правил проведения работ на высоте в соответствии с приказом Минтруда России №155н от 28 марта 2014 г. «Об утверждении правил по охране труда при работе на высоте». Входящая в состав противогаза привязь страховочная антистатическая ПС-03 АС (ГОСТ Р EN 361-2008) служит для обеспечения страховки от падения с высоты и экстренной эвакуации людей из опасных зон.

Как выбрать противогаз и что учитывать

Для удобства сведем основные принципиальные особенности применения, сходства и отличия противогазов рассмотренных типов в Таблицу 1.

Наличие в ассортименте «Зелинский групп» как фильтрующих, так и изолирующих противогазов надежно обеспечивает возможностью подбора модели для большинства возникающих потребностей.
Следите за новинками! Работа по повышению эффективности существующих противогазов будет продолжена. Аппараты будут улучшаться и дорабатываться, и возможно, даже появятся совершенно новые формы индивидуальной защиты от отравляющих веществ.

Противогазы – это средства для защиты органов дыхания, зрения и кожного покрова от опасных веществ, находящихся в воздухе. Мы предлагаем вам ознакомиться с различными типами и видами противогазов.

Вы узнаете об особенностях конструкции средств защиты, как выбрать противогаз, как правильно его одевать и что запрещено делать при ношении. Прочитайте самую полную инструкцию к гражданским противогазам.

Что такое противогаз и для чего он предназначен

Противогазы подразделяются на различные типы и виды, они зависят от особенностей конструкции и области их применения. Далее мы рассмотрим, какие модели противогазов применяются в конкретных ситуациях. Назначение противогазов различное:

Защита гражданского населения, расположенного в радиусе заражения сильнодействующими ядовитыми веществами (СДЯВ) для безопасного перемещения.
Защита при военном применении бактериологического, химического оружия (выполнение боевых заданий в зараженных условиях).
Защита персонала промышленных предприятий, взаимодействующего на работе с СДЯВ.
Погружение в воду (при помощи изолирующего противогаза).
Работа в задымленных помещениях (службы спасения, пожарные).
Проведение работ и спасательных операций в помещениях с распыленными аэрозолями.
Работа с аэрозольными веществами в быту (при опрыскивании садовых участков).

Типы противогазов

По внутреннему устройству и способу защиты выделяют два основных типа: противогазы фильтрующие и изолирующие .

Гражданские фильтрующие противогазы (ГП) оборудованы коробкой с фильтром, она позволяет при вдыхании производить доочистку воздуха. Человек вдыхает тот же воздух, что находится вокруг него, но без вредоносных примесей.

Фильтры подходят для конкретных типов отравляющих веществ, они легко заменяются.

Изолирующий противогаз (ИП) снабжен компрессорной коробкой и применяется при нехватке кислорода в окружающей среде. Основное отличие от ГП: человек вдыхает воздух из защищенного источника и полностью изолирован от воздействия СДЯВ.

Такой способ защиты универсален, его эффективность не имеет отношения к типу загрязнения воздуха.

ИП подразделяются на автономные (у них имеется собственный баллон со сжатым воздухом) и шланговые (воздух в них попадает из внешнего источника при помощи длинного шланга).

Назначение изолирующего противогаза:

При содержании большого количества опасных веществ в воздухе.
При насыщении воздуха веществами, которые способны проходить сквозь фильтры ГП.
При условиях отсутствия кислорода и для подводных работ.

Виды противогазов по сфере применения

Противогазы используются в разных сферах жизнедеятельности, они делятся на несколько групп:

Гражданские (ГП).
Военные масочно-коробочные (ПМК).
Промышленные (ВК).
Детские и младенческие.

Гражданские противогазы применяются для сохранения здоровья людей при химической атаке и заражении воздуха. Они имеют простейшую конструкцию и устройство, в котором сможет разобраться каждый человек. Пользоваться ими можно после минимального инструктажа.

Войсковые противогазы имеют более сложное устройство и дополнены различными атрибутами (шланг, разные фильтры, баллон с воздухом и так далее). Даже по время применения ПМК солдат должен иметь возможность выполнять боевые задачи.

Промышленные устройства используются на опасных производствах, где превышена концентрация СДЯВ и при угрозе возникновения аварийных ситуаций. Детские и младенческие ГП отличаются уменьшенными размерами.

Составляющие противогазов

Внутренняя конструкция противогазов зависит от типа устройства. К основным составляющим элементам фильтрующего ГП относятся:

Лицевая часть (шлем-маска).
Съемная коробка с фильтром.
Клапаны вдоха и выдоха.
Переговорочное устройство.

Изолирующие противогазы вместо коробки с фильтиром оснащены шлангом, объединяющимся с патроном для регенерации воздуха или кислородным баллоном. Помимо этих частей, в конструкции присутствуют: утеплительный чехол, пусковой брикет, дыхательный мешок, сумка.

Устройство лицевой части у разных противогазов отличается. Некоторые модели герметично закрывают лицо, уши, заднюю часть головы. Другие виды (особенно военных противогазов) имеют отверстия для ушей или закрывают только лицо. Это сделано в целях улучшения слышимости в условиях тактических действий.

Принцип действия противогаза

Рассмотрим, как работает фильтрующий противогаз. Основная составная часть ГП – это фильтрующая коробка. Попадая в нее, воздух проходит несколько стадий очищения (это зависит от используемого фильтра). В качестве поглотителя опасных веществ применяется активированный уголь. Вследствие пористости и увеличенной активной поверхности угля, он задерживает некоторые вещества внутри себя.

Однако не все СДЯВ задерживаются обычным угольным фильтром. В этом случае к слою активированного угля прибавляется слой с химически-активным веществом (окись серебра, меди). Это провоцирует дополнительные реакции. Для защиты от дыма и аэрозолей используются особые типы фильтров: противоаэрозольные. Они состоят из многослойного волокнистого материала, задерживающего частицы.

Изолирующие модели противогазов основаны на другом принципе работы: они не фильтруют окружающий воздух, а позволяют человеку дышать без него. В специальном каркасе расположен регенерирующий патрон и дыхательный мешок, откуда воздух поступает к органам дыхания по системе трубочных соединений. Недостатками ИП является ограниченное время использования и тяжелая конструкция.

Как надевать противогаз

Грамотно надевать противогаз учат еще в школе на уроках Охраны безопасности жизнедеятельности. Это несложная последовательность действий. Их знание поможет спасти жизнь себе и своим близким. Работники опасных промышленных производств должны изучить инструкцию по противогазам.

Общепринято существует три положения средств защиты: «походное» (в специальной сумке), «наготове» (промежуточное состояние) и «боевое» (непосредственное применение).

Указания по надеванию противогаза и приведению его к состоянию боевой готовности:

Убрать любые посторонние предметы с головы.
Закрыть глаза.
Затаить дыхание.
Извлечь противогаз из сумки для хранения.
Взять лицевую часть внизу так, чтобы большие пальцы были снаружи маски, а остальные внутри.
Вставить подбородок в нижнюю часть средства защиты.
Надеть быстрым движением лицевую часть.
В случае появления складок или дискомфорта – повторить операцию снова.
Открыть глаза, начать дышать.

Как подобрать противогаз: основные правила

Для начала следует определиться с типом противогаза. ГП представлены различными моделями фильтрующего типа. Они могут отличаться степенью защиты, особенностями фильтров, дополнительными атрибутами для комфорта и безопасности. Однако основная задача – подобрать правильный размер ГП. От этого напрямую зависит его эффективность и надежность.

Для определения правильного размера устройства измерьте два основных параметра: обхват головы в вертикальной и горизонтальной части. Горизонтальное измерение проводится через брови и верхнюю часть ушей, вертикальное – через темя и подбородок. Оба показателя суммируются, и в итоге мы узнаем размер противогаза: от 0 до 4.

До 92 – 0.
От 92 до 95,5 – 1.
От 95,5 до 99 – 2.
От 99 до 102,5 – 3.
Более 102,5 – 4.

Некоторые противогазы оснащены регулируемыми ремешками, их размер можно немного корректировать. В ином случае, необходимо подбирать его максимально точно. Такими ремешками обычно снабжены модели ГП для детей и подростков. Корректно подобранный размер обеспечит не только безопасность, но и удобство при использовании.

Что нельзя делать при ношении

При ношении противогаза в чрезвычайных условиях категорически запрещено допускать его разгерметизацию.

Иногда желание освободиться от тяжелого и неудобного устройства слишком велика, особенно в условиях физической активности или недостаточного поступления кислорода в легкие.

Фильтрующая коробка пропускает небольшое количество кислорода, что приводит к неудобствам у людей с заболеваниями органов дыхания. Однако следует помнить, что даже небольшое попадание отравленного воздуха внутрь противогаза, сделает его применение лишенным смысла.

Какие бывают виды противогазов, в чем их назначение и польза

Противогазы защищают органы дыхания, глаза и кожу лица от попадания ядовитых веществ, содержащихся во вдыхаемом воздухе.

Существует огромное количество различных видов противогазов и разобраться в их назначении и применении обычному человеку тяжело, поэтому мы расскажем все о том, какие они бывают, для чего нужны, от чего защищают разные марки моделей и как верно подобрать устройство по сфере использования.

Общая информация

В начале XX века, мир изменился. И речь идёт не только о рухнувших империях и мировых революциях, но и о глобально пошатнувшихся устоях военного дела.

А всё потому, что немецкие войска, во время Первой мировой войны, стали использовать новый тип атаки – газовую (а точнее – хлорную).

Это оружие убивало не быстро и очень болезненно , а также отличалось огромным (в сравнении с другими технологиями своего времени) радиусом поражения.

Всего пару недель спустя первого применения этого оружия, появились и первые прототипы средств индивидуальной защиты от него. Сначала спасались используя повязки, пропитанные кислотой, которая нейтрализовала хлор, потом задумались и о более надежной защите.

С тех пор прошло почти сто лет и химическое оружие стало одним из самых распространенных средств массового поражения. Но и средства индивидуальной защиты от него также не остались на месте и активно используются как военными, так и гражданскими по всему миру. О них и поговорим.

Противогазы – это основное средство защиты органов дыхания от отравляющих веществ, например, газов, летучих химикатов, а также от бактерий и вирусов.

Отличия от респираторов

Средства индивидуальной химической защиты делятся на два типа – противогазы и респираторы .

И очень часто непрофессионалы путают их между собой, тем более, что многие модели аппаратов и впрямь крайне похожи.

Чтобы не ошибиться в выборе предлагаем изучить разновидности, устройство и назначение, и правила пользования фильтрующим противогазом и респиратором, чем они отличаются, и от каких опасных веществ может защитить противогаз.

Так вот, отличие между ними состоит в том, что респиратор закрывает только часть лица, а точнее, только нос и рот, оставляя открытым всё остальное, в то время как противогаз закрывает всю кожу головы и предохраняют органы дыхания от попадания вредных и опасных веществ.

Вследствие этого использование респираторов против веществ, которые могут попасть в организм через кожу или вступить в реакцию с ней – небезопасно. К таким веществам можно причислить кислые газы, неорганические едкие газы , а также многие другие опасные материалы. Не стоит забывать и о радиационной пыли, от которой противогаз спасти может, а вот респиратор – уже нет.

Определение и применение

Фильтрующие и изолирующие устройства являются частью обязательного комплекта снаряжения у тех гражданских и военных специалистов, которые работают с летучими токсичными веществами или же подвергаются опасности химического отравления. Также использование различных средств индивидуальной химзащиты является обязательным при техногенных катастрофах.

Устройство состоит из шлем-маски, закрывающей всю голову, и дыхательного элемента – фильтрующей коробки или компрессора. И если фильтрующая коробка в большинстве случаев находится прямо на маске, то компрессор принято вешать на пояс и герметично соединять с маской при помощи шланга.

Классификация

Существует несколько различных классификаций устройства и мы постараемся рассмотреть их все.

Рассмотрим, для чего предназначены фильтрующие и изолирующие (в том числе шланговые) противогазы, на чем основано их действие, чем отличаются друг от друга, их назначение и фото. Основное предназначение противогазов у всех разновидностей одно – это защита, но имеются определённые спецификации и условия осуществления этой функции.

По способу защиты и типу конструкции выделяют два вида противогазов - фильтрующие и изолирующие:

Фильтрующий . Используется фильтрующая коробка, предназначен для сохранения органов от тех угроз, попадание которых в дыхательные пути можно остановить при помощи механического фильтра либо химической реакции. При использовании противогаза данного типа, его владелец продолжает дышать окружающим воздухом , но прошедшим через очистку.Подобные аппараты защищают в каждый данный момент только от определенного типа угрозы, так как фильтрующие коробки не универсальны, а также требуют замены этих коробок по мере их отработки. Срок службы фильтра разнится от нескольких суток до пары десятков минут и зависит от его типа, а также от уровня загрязнения окружающей среды.
Изолирующий . Устройство с компрессорной коробкой – это куда более продвинутая степень предохранения, которая к тому же полностью универсальна. Кислородно-изолирующий противогаз предназначен для защиты органов дыхания в условиях недостатка кислорода. Отличия изолирующих противогазов от фильтрующих в том, что их владельцы дышат не окружающим его атмосферным воздухом , а чистым воздухом из другого источника.Такие противогазы делят на два вида, по типу этого источника – автономные дыхательные аппараты (когда у владельца имеется своя компрессорная коробка, в которой находится баллон со сжатым воздухом) и шланговые респираторы (когда воздух подаётся по шлангу из внешнего источника, например трубопровода сжатого воздуха).Также часто используются комбинированные варианты, когда основная подача идёт по шлангу, но на случай аварии имеется и небольшой автономный баллон.

Изолирующие противогазы выглядят, как на этом фото:

Фильтрующие противогазы также различают по типу защиты , который обычно обозначен буквенной и цветовой маркировкой на фильтрующей коробке.

Число после маркировки обозначает уровень защиты по повышению – «1» защищает только от низкой концентрации газов (до 0,1%), «2» уже позволяет дышать в атмосфере с 0,5% отравляющих веществ, а «3» позволяет выжить в месте с концентрацией больше 1%.

Маркировка противогаза может быть составной, если фильтр предохраняет от более чем одного типа отравляющих веществ:

«Р» , цвет коробки противогаза – белый. Такие фильтры защищают от чужеродных частиц в атмосфере. И если «Р1» защищает только от крупной пыли, то «Р3» уже может противостоять взвесям, туманам, бактериям и вирусам.
«А» , цвет – коричневый. Защита от органических газов и испарений с температурой кипения более 65 °С.
«AX» , цвет – коричневый. То же самое, но для веществ с температурой кипения менее 65 °С.
«В» , цвет – серый. Защита от неорганических газов, в том числе хлора, фтора, сероводорода и т.д. Не защищают от угарного газа.
«Е» , цвет – желтый. Защита от паров азотной кислоты, а также кислых газов.
«К» , цвет – зеленый. Защита от аминов – летучих производных аммиака.
«NO» , цвет – синий. Защита от оксидов азота, в частности от высокотоксичного NO2.
«Hg» , цвет – красный. Защита от паров ртути и её летучих органических соединений.
«Reaktor» , цвет – оранжевый. Защита от радиоактивных элементов, в том числе от йода и метилйода.
«SX» , цвет – фиолетовый. Защита от боевых отравляющих веществ – зарина, зомана и т.д.
«CO» , цвет – фиолетовый. Защита от угарного газа. Такие фильтры увеличивают свой вес по мере отработки и число после маркировки обозначает максимальное допустимое отклонение от нормы, после которого нужно заменить фильтр.

Существует также классификация по сферам применения, по которой типы противогазов различают на:

Военные . Военные модели аппаратов отличаются высокой надежностью и универсальностью и являются частью стандартной экипировки военнослужащего, а также применяются некоторыми специализированными структурами, такими как МЧС.
Гражданские . Выдаются населению в случае чрезвычайных ситуаций. Довольно дешевы в производстве и в целом надежны. Не особо отличаются от военных моделей, если не считать материалов более низкого качества.
Промышленные . Специальные противогазы для сотрудников, работающих с опасными веществами. Обычно встроены в ОЗК или схожий по классу защиты костюм.
Детские противогазы - эти модели используют для защиты органов дыхания детей и подростков, они отличаются уменьшенными размерами. Существуют также устройства для младенцев – резиновые камеры с металлическим каркасом, в которые ребенка помещают полностью и нагнетают воздух мехами.

Правила использования

Гражданскому населению выдаются только фильтрующие аппараты , так что инструкция описывает именно их. Те, кому по должности или роду деятельности положен изолирующая модель, получают отдельные инструкции при его выдаче.

Устройство, в условиях возможной угрозы, носят в специальной сумке на животе. Пуговицы на сумке должны быть расстёгнуты. В случае необходимости, можно изучить инструкцию, как правильно надевать противогаз:

Задерживаете дыхание.
Закрываете глаза.
Достаёте противогаз из сумки левой рукой.
Вынимаете пробку-заглушку из фильтрующей коробки.
Располагаете большие пальцы рук снаружи сторон противогаза, а остальные – внутри.
Прикладываете нижнюю часть маски к своему подбородку.
Выдыхаете.
Резко натягиваете противогаз снизу вверх и расправляете его так, чтобы не осталось складок.
Открываете глаза и корректируете положение противогаза так, чтобы он не мешал обзору.
Перевешиваете сумку на бок, чтобы не мешала движению.

Если аппарат вам выдали надолго, то следите за его чистотой – не забывайте протирать линзы маски , особенно в безопасных местах, где вы его можете снять. Также следите за уровнем отработки фильтрующей коробки (на ней будет написано, через какое время или при каких условиях её следует поменять).

И самое главное – постарайтесь как можно быстрее покинуть зону заражения, особенно если ваша одежда оставляет открытыми участки кожи.

Противогаз – это средство индивидуальной защиты органов дыхания от вредных веществ, находящихся в атмосфере. Говоря простым языком, противогаз — это устройство, которое позволяет защитить организм человека от отравления ядовитыми примесями при нахождении в опасной зоне.

Противогазы: разновидности и конструктивные особенности

Противогазы имеют несколько разновидностей в зависимости от многих факторов. Две самые большие группы, на которые можно разделить все противогазы согласно их способу защиты – это противогазы фильтрующего типа и изолирующего.

Противогаз любого вида имеет в своем составе лицевую часть и составляющие, отвечающие за очистку или подачу очищенного воздуха в органы дыхания.

Лицевая часть противогаза выполняется в форме полнолицевой герметичной маски (или шлема) из резины зеленого или черного цвета, а в некоторых модификациях из прочного термопластика. Один из основных отличительных элементов лицевой части – это стекла обзора (очковые узлы).

Противогазы в зависимости от назначения могут иметь маску со стандартным расположением очков, с фронтальным, с увеличенным углом обзора или же маску с панорамным стеклом.

Помимо очкового узла, лицевая часть противогаза имеет в своем составе клапаны вдоха/выдоха, а некоторые модели могут быть оснащены переговорным устройством, устройством для приема жидкостей.

Противогазы фильтрующего типа оснащаются сменными фильтрами, которые отвечают за отсеивание опасных частиц, находящихся в зараженном воздухе, и предотвращение их попадания в организм.

Так как отравляющих веществ в атмосфере может быть очень много, и все они отличаются как по своему составу, так и по концентрации, то и фильтры, используемые в противогазах, тоже всегда разные.

За очистку воздуха от примесей отвечает фильтрующе-поглощающая коробка, состоящая из противоаэрозольного фильтра (задерживающего на своих волокнах пыль и аэрозоли) и шихты из активного угля (поглощающей вредные пары и газы).

Противогазы данной группы работают только по принципу фильтрации загрязненного воздуха и не способны вырабатывать чистый кислород, поэтому их использование невозможно при наличии в загрязненной атмосфере менее 17% чистого кислорода.

Противогазы изолирующего типа вместо фильтрующего элемента имеют в своем составе систему регенерации и очистки воздуха: регенеративный патрон, дыхательный мешок, кислородный баллон. Устройство таких противогазов также зависит от их назначения и модификации.

Подобного рода аппараты полностью изолируют органы дыхания от окружающей среды. Противогаз начинает свою работу после активации пускового устройства регенеративного патрона, выделяющего первые порции кислорода.

Принцип работы противогазов изолирующего типа в общей сложности сводится к следующему: выдыхаемый воздух попадает в регенеративный патрон, в котором очищается от углекислого газа и обогащается кислородом.

Дыхательный мешок служит емкостью для очищенного воздуха, из которого потом через клапан вдоха попадает в органы дыхания. Так как данные противогазы полностью исключают любое взаимодействие с загрязненной атмосферой, то использоваться они могут при любом составе и концентрации вредных веществ.

Есть еще одна разновидность изолирующих аппаратов – это противогазы шлангового типа.

Отличительная особенность таких противогазов – это способ подачи чистого воздуха в организм, осуществляемый через специальные шланги, из чистой атмосферы.

Работа шланговых аппаратов ограничивается длиной самих шлангов, которая может 10, 20 или 40 м. Противогазы такого типа получили широкое распространение при работе в колодцах, цистернах и прочих замкнутых пространствах.

Противогазы фильтрующего и изолирующего типа могут иметь одно назначение, то есть способность защищать организм от одинаковых вредных веществ в одних и тех же условиях. Здесь стоит обращать внимание на особенность использования каждого типа аппарата.

Фильтрующие противогазы более просты в применении, имеют меньший вес и, соответственно, оказывают меньшее давление на лицевую часть. Время работы в таких противогазах зависит от времени действия фильтра, который после отработки можно просто заменить на новый и продолжить работу.

Однако противогазы фильтрующего типа можно использовать только если состав и концентрация вредных примесей точно известен, а также при наличии необходимой человеку доли чистого кислорода в атмосфере.

Изолирующие аппараты же можно применять в любых случаях – при работе с неизвестным составом отравляющих веществ, при недостатке или полном отсутствии кислорода.

Но, несмотря на такую универсальную защиту, все же чаще отдается предпочтение противогазам фильтрующим, так как изолирующие аппараты имеют очень сложное строение и необученный человек редко сможет им грамотно воспользоваться. Время действия изолирующего противогаза ограничивается запасом кислородного баллона, заправка которого не сравнится по времени со сменой отработанного фильтра. Изолирующие аппараты в силу своей конструкции имеют гораздо больший вес, что затрудняет их длительное использование.

Противогазы и область их применения

Если говорить об области применения противогазов, то можно выделить противогазы гражданские, промышленные, военные.

Противогазы гражданского типа предназначены для использования простым населением при эвакуации из зараженной зоны, или для проведения необходимых работ в условиях загрязненной окружающей среды.

Широкое применение противогазы такого типа нашли при авариях, связанных с бактериологическим, химическим, радиоактивным заражением воздуха.

Гражданские противогазы относятся к фильтрующим аппаратам, обычно имеют самые простые модификации, что обеспечивает легкое их надевание и использование.

Противогазы для промышленного применения предназначены для использования на производствах конкретной направленности в случаях аварий или непредвиденных ситуаций.

Такими противогазами оснащаются предприятия, деятельность которых связана с использованием или хранением определенного вида опасных веществ.

В силу того, что потенциально опасные заражающие вещества заранее известны, данные противогазы имеют узкую направленность, но тем самым более высокую степень защиты.

Военные противогазы используются во время учений или боевых действий. Такие аппараты имеют более сложную конструкцию, обычно оснащаются как переговорными устройствами, так и устройствами для приема жидкостей. Противогазы для военного применения могут быть как фильтрующие, так и изолирующие и пригодны для эксплуатации на зараженных объектах любого типа.

От чего защищает и не защищает противогаз

Один из самых популярных вопросов людей, которым не приходилось иметь дело с противогазами, – это есть ли противогаз, защищающий от всего. Противогазы фильтрующего типа имеют определенную направленность на защиту от конкретного рода веществ, которая определяется используемыми фильтрами.

Если противогаз используется на предприятии, работающем с определенными опасными веществами, то работодатель на случай аварий или непредвиденных ситуаций производит закупку противогазов, защищающих именно от этих веществ.

Для гражданского населения предусмотрены противогазы со стандартным набором фильром, действие которых направлено на защиту от многих вредных выделений – аэрозолей, пыли, паров и газов. Однако для защиты от угарного газа необходимо приобретать дополнительный фильтр.

И не стоит забывать, что использование фильтрующих противогазов возможно только при наличии необходимой доли кислорода в заражённой окружающей среде.

Противогазы изолирующего типа защищают от всех видов веществ и при любой их концентрации, в том числе такие противогазы можно использовать и при полном отсутствии кислорода.

Однако в силу своей непростой конструкции такие противогазы требуют предварительного обучения перед их использованием, поэтому неподготовленному гражданскому населению с ними попросту не справиться.

Кроме того, любой противогаз оказывает давление на лицевую часть, на голову, заметно затрудняет дыхание, а в аппаратах изолирующего типа в силу их большей массы эти свойства увеличены.

В итоге можно сделать выводы, что при правильно подобранном противогазе по его назначению и грамотном использовании аппарата, он надежно защищает организм от отравления вредными веществами в рамках своего защитного действия.

Но если фильтр не предназначен для защиты от тех или иных веществ, или же при подходящем фильтре противогаз используется не правильно, например, в подмасочное пространство, минуя клапаны вдоха, попадает отравленный воздух в связи с нарушением герметичности маски или неисправности его прочих частей, то применение противогаза становится абсолютно бесполезным.

Противогазы: как надевать, применять, проверять

Чтобы противогаз отвечал своему назначению, необходимо правильно им пользоваться, в том числе надевать, хранить и своевременно проверять его целостность и работоспособность.

Надевается противогаз с закрытыми глазами и при задержанном дыхании. В первую очередь нижняя часть маски прикладывается к подбородку, оставляя снаружи маски только большие пальцы, и затем резким движением надевается на всю голову. Маска не должна образовывать никаких складок, а наоборот – должна плотно прилегать к лицу, сохраняя полную герметичность.

Проверять противогаз важно как перед его использованием, так и во время хранения. К использованию не допускаются устройства с механическими повреждениями, отсутствием или неисправностью каких-либо составляющих, а также противогазы не своего размера.

С помощью визуального осмотра перед непосредственным использованием противогаза необходимо убедиться в отсутствии сколов и трещин на стеклах, дыр, разрывов или царапин на маске, ржавчины или коррозии на металлических деталях, в том числе фильтрующей коробке.

При выявлении любого рода повреждений, необходимо заменить данную деталь.

При применении противогазов фильтрующего типа всегда необходимо следить за сроком отработки фильтра и проводить своевременную его замену. В случае изолирующих аппаратов не допускается их использование с отработанным регенеративным патроном, а также его замена при нахождении в зараженной зоне. Хранить и переносить противогазы рекомендуется в специально предназначенной сумке.

Современные противогазы: классификация и виды

Противогазы необходимы для защиты области глаз, органов дыхания и кожи лица от отравляющего воздействия нервно паралитических газов и других ядовитых веществ. Подобные соединения могут выбрасываться в воздух во время техногенных катастроф и аварий или военных действий.

История развития индивидуальных средств защиты насчитывает несколько столетий. Сейчас появились новые, усовершенствованные противогазы, используемые в различных сферах. Классификация их включает множество различных модификаций и типов, в которых простому человеку бывает сложно разобраться.

В данной статье мы рассмотрим наиболее распространенные виды и модели, разберемся в их назначении, рассмотрим отличительные особенности и дадим информацию о том, как правильно ими пользоваться для получения оптимальной защиты.

Виды современных противогазов

Современные защитные устройства представляют собой внешне шлем – маску со специальным дыхательным элементом (фильтр или компрессор). Она должна закрывать не только лицо, но и всю голову. Фильтрующая коробка входит в саму маску в большинстве моделей, а вот компрессор прикрепляется к поясу. Для соединения его со шлемом необходим шланг.

Подобные устройства для фильтрации воздуха в обязательном порядке входят в снаряжение для специалистов гражданских и военных специальностей, деятельность которых связана с токсичными веществами. Кроме того, противогазы обязательны для использования во время чрезвычайных ситуаций с выбросом химических паров.

По типу устройства и способу обеспечения защиты существуют 2 основных вида современных противогазов:

Противогаз ГП-7

В таких устройствах для очистки воздуха используется фильтрующая коробка, осуществляющая механическую фильтрацию. Однако они не обладают универсальностью, и защищают не от всех существующих химических угроз.

Они нуждаются в замене по истечении установленного срока использования. Срок зависит от степени загрязнения воздуха и типа отравляющих веществ. Часто он колеблется от 10 минут до нескольких дней.

Противогазы такого типа на коробке имеют маркировку, по которой можно определить тип и степень защиты. Цифровые обозначения обозначают уровень концентрации в окружающей среде вредных соединений, при котором данный противогаз будет способен осуществить защиту.

Например, устройство с маркировкой «1» можно применять только, если концентрация паров не больше 0,1%, то есть при низком уровне загрязнения. Цифра «2» позволяет уже дышать без риска при уровне до 0,5% концентрации отравляющих соединений.

Кислородно-изолирующий противогаз (КИП)

В их комплектацию входит коробка с компрессором. Данный тип считается более надежным, и обеспечивает оптимальную защиту при любых степенях загрязнения и видах ядовитых веществ. Его можно использовать в ситуации недостатка кислорода в воздухе, например при тушении пожара.

Главным отличительным свойством от фильтрующих средств защиты является то, что при дыхании используется не атмосферный и очищенный воздух, а чистый кислород, получаемый из другого устройства.

По способу получения воздуха, изолирующие противогазы разделяют на:

Автономные – используется баллон с запасом сжатого кислорода
Шланговые – по шлангу передается воздух от трубопровода или другого источника

Существуют также комбинированные варианты устройств. Они являются особенно востребованными при ЧС. В таком типе основной тип подачи воздуха является шланговый, но есть и баллон, который можно использовать в случае необходимости.

Классификация противогазов по сфере применения

Защитные устройства используются в самых разных областях. По этому фактору выделяют:

Специализированные модели обладают универсальностью и надежностью. Они являются обязательным элементом стандартного комплекта для экипировки специалистов, состоящих не только на военной службе, но и несущих боевое дежурство в подразделениях чрезвычайного реагирования, таких как МЧС.

В современных военных противогазах крайне важно чтобы сотрудник мог отчетливо слышать распоряжения и говорить, поэтому сама маска имеет герметизированное переговорное устройство. Кроме того, ушная часть освобождается от герметизации для обеспечения оптимальной работы переговорных средств связи.

Отличительным свойством является и более долгий срок службы, по сравнению с гражданскими моделями. Защитные стекла для глаз покрыты дополнительной пленкой, предназначенной для защиты от негативного воздействия светового излучения. В некоторых военных моделях может присутствовать в комплекте дополнительный автономный источник с воздухом.

Их можно прибрести самостоятельно, а также они выдаются местными органами в случаи возникновения опасной для здоровья ситуации. Цена их вполне доступная. Надежность на среднем уровне. По конструкции не сильно отличаются от военных моделей.

Используются сотрудниками и рабочими, чья трудовая деятельность предполагает соприкосновение с опасными веществами или парами. Чаще всего они встраиваются в защитный костюм.

Применимы для детей младшего и подросткового возраста. Обладают меньшим размером. Кроме того, существуют специальные модели для младенцев (до 1,5 лет). Они представляют собой камеры из резины с надежным каркасом. Внутрь помещают ребенка полностью, через специальные прозрачные отверстия. Данные устройства выбираются не только исходя из возраста, но учитывается и рост ребенка.

Современные модели разнообразны, и можно выбрать наиболее удобный для себя вариант. Есть варианты с переговорными устройствами, а также с более широкими стеклами для глаз, обеспечивающие больший и четкий обзор. Все модели обладают хорошим уровнем устойчивости к влажности.

Как правильно пользоваться противогазом

Защитные функции индивидуального фильтрующего средства зависят не столько от выбранной модели, сколько от правильного применения и одевания.

Существует 3 основных варианта ношения защитного средства.

Походное. Используется в неопасной ситуации, когда отсутствует риск заражения. Противогаз в данном положении принято носить на уровне талии слева.

Наготове. Применяется в ситуации подачи предупреждающего сигнала «Тревога», а также при существующей угрозе попадания ХО в окружающую среду. Следует приступить к расстегиванию клапана, затем зафиксировать устройство специальным шнуром.

Боевое. Данный вариант применим при команде «Газы» либо в ситуации выявления первых симптомов заражения местности химическими веществами или объявлении «химической тревоги».

Одевать противогаз нужно по определенным правилам. Возьмите маску двумя руками за тесемки, причем большие пальцы должны находиться внутри. Немного наклоните голову вперед. К подбородку поднесите противогаз нижней частью, и натягивайте его на лицо. Завязки, расположенные по бокам шлема, заправьте за ушные раковины. Затылочные шнуры затяните. Маска должна плотно обхватывать все лицо.

Если Вам необходимо одеть противогаз на пострадавшего человека или находящегося без сознания, то удобнее это сделать, опустившись на колени. Приподнимите его голову и положите себе на колени. Если возможно, то травмированного человека лучше посадить. Выньте маску из сумки, обхватите ее нижнюю часть руками и поднесите к подбородочному выступу

История человечества знает немало катастроф и войн. Одним из самых страшных случаев стал эпизод 1915 года. Тогда было впервые применено ОМП - оружие, поражающее за короткое время большое количество людей. В 1915-м немцы направили облако хлора на французскую армию под г. Ипр. Тысячи человек погибли тогда. Впоследствии ОМП стали применять все чаще. Это послужило толчком к созданию средств защиты. В частности, были созданы различные виды противогазов и респираторов. О них и поговорим далее.

Отечественные средства индивидуальной защиты

Россия не является инициатором использования отравляющих веществ. Однако именно в нашей стране изобрели противогаз. Его автором стал Николай Зелинский. Ученый испытал устройство на себе. Несколько минут Зелинский пробыл в помещении, которое было наполнено хлором и фосгеном (самыми распространенными ядовитыми веществами в то время), и вышел оттуда живым.

Последующие изобретения

Противогазы (виды и назначение рассмотрим далее) во время Первой мировой не отличались особенным разнообразием. Они все стали прототипами изобретения Зелинского. Отличались виды противогазов формой маски, названием и страной происхождения. При этом абсолютная защита обеспечивалась только в случае, если устройство было надето вовремя, а материал не имел повреждений. Мир находился в ожидании следующей войны. В этом состоянии государства пребывали в течение 20-30-х годов XX века. В Советском Союзе, между тем, велись постоянные учения по ГО. Целью маневров выступала подготовка не только солдат армии, но и мирного населения, работников, задействованных на промышленных предприятиях. Именно тогда появились фильтрующие противогазы. Назначение, виды, состав, принцип действия этих устройств описывались в инструкциях, разъяснялись во время учений. Эти средства защиты разрабатывались, можно сказать, для всех. Так, существовали не только взрослые, но и детские противогазы. Виды средств защиты были разработаны для лошадей. Эти животные выступали в качестве основной тягловой силы, использовались в кавалерии. Даже для собак разрабатывались защитные приспособления.

Вторая мировая

В составе обмундирования у солдат всех армий были, кроме прочего, противогазы. Виды и назначение этих средств защиты знал каждый боец. Однако в годы ВОВ они так и не понадобились. Фашисты были разгромлены и без использования отравляющих соединений. Сами немцы располагали ОВ в достаточных количествах. Однако использовать их не стали, зная о том, что в Советском Союзе незамедлительно ответят тем же.

Холодная война

После Второй мировой началось новое сражение. В ходе него появились такие токсины, против которых любые виды фильтрующих противогазов были бесполезны. Молекулы ядовитых соединений, бинарных чаще всего, стали меньшего размера и не задерживались активированным углем. Конструкторами были изобретены другие, изолирующие, противогазы. Назначение, виды, состав, принцип действия этих средств отличались от предыдущих моделей. Фактически новые устройства представляли собой элемент подводного либо космического скафандра. В нем присутствует источник кислорода. Все виды изолирующих противогазов отличаются абсолютной герметичностью внутреннего пространства. Эти устройства обеспечивают полную защиту органов дыхания.

Виды противогазов и их применение

Все устройства используются для защиты дыхательной системы, кожи лица, глаз от негативного влияния радиоактивных и отравляющих соединений, токсических паров, бактериальных аэрозолей, пыли, дыма, которые могут возникнуть в производственных или иных условиях. Существуют противогазы:

Кроме этого, существуют промышленные и боевые виды противогазов.

Простейшие модели

Фильтрующие противогазы, как выше было сказано, оснащаются специальной коробкой. Очистка поступающего в дыхательную систему воздуха осуществляется в процессе адсорбции, катализа, хемосорбции. Кроме поглотительной коробки, в устройстве присутствует лицевая часть. Все элементы укладываются в сумку. В комплекте есть незапотевающие пленки либо специальный карандаш для защиты стекол, а также утеплительные манжеты для очков. Присоединение коробки к лицевой части осуществляется непосредственно эластичной трубкой или с ее помощью. В очищающем элементе расположена шихта. Она состоит из активированного угля, выступающего в роли химического поглотителя и катализатора, а также противодымного фильтра. Лицевая часть включает в себя резиновую маску (или шлем-маску) с очками, клапанную коробку с выдыхательными и вдыхательными отсеками.

Используемые образцы

Фильтрующие противогазы боевого назначения представлены моделями типа МО-2. Для населения используются образцы ГП-4у. Для детей от 1,5 до 14 лет разработаны противогазы ДП-6м и ДП-6, до 1,5 лет - специальные защитные камеры. Для обожженных и раненных в голову пострадавших созданы шлемы ШР, представленные в виде капюшона. В фильтрующих противогазах промышленного назначения используются коробки марок БКФ, КД, В, А и прочих. Они поглощают пары и аэрозоли конкретных ядовитых веществ. К последним, в частности, относят водородные производные серы, мышьяка, фосфора, азота, окись углерода, кислые газы и так далее. Защита от пыли обеспечивается респираторами П1Б-1, Ф-57, ПРБ-5, РПП-57 и прочими.

Особенности использования

Фильтрующий противогаз оказывает отрицательное воздействие на организм. Оно обуславливается:

Усиливающемся при работе сопротивлением дыханию.
Ограничением поля зрения.
Наличием пространства в лицевой области, заполненного частью выдыхаемого воздуха, обогащенного СО2.
Давлением маски на ткани.
Затруднениями при восприятии звука и передачи речи.

Фильтрующие противогазы снижают работоспособность, однако не препятствуют продолжению выполнения деятельности производственного или боевого характера. Для повышения выносливости необходимо регулярно проводить тренировки. При низкой температуре и ветре должна быть обеспечена защита от вероятного обморожения под маской в районе шеи и подбородка.

Изолирующие противогазы

Эти приспособления используются в случае присутствия в воздухе ядовитых соединений в повышенных концентрациях. Также эти виды противогазов обеспечивают защиту от веществ, при которых рассмотренные выше устройства бессильны, а также в случае недостаточного содержания кислорода в атмосфере и в подводных работах. Существует 2 типа этих приспособлений. Они различаются по способу подачи кислорода для дыхания. В моделях первого типа он подается из баллона, в котором находится в сжатом состоянии. В противогазах другого типа снабжение осуществляется из перекисных соединений, в которых кислород находится в химически связанной форме. Длительность работы в этих средствах защиты будет зависеть от интенсивности нагрузки и может достигать нескольких часов. В горноспасательных работах и производственных условиях эксплуатируются такие виды противогазов, как:

Особенности эксплуатации

В изолирующем противогазе в органы дыхания поступает газовая смесь, в которой повышено содержание СО 2 и О 2 , а также уровень влажности и температура. Негативно влияет и лицевая часть устройства. Изолирующие противогазы отличаются сложной конструкцией, громоздкостью и большим весом. Вследствие этого работа в них значительно затруднена. Для предотвращения несчастных случаев необходимо строго соблюдать правила эксплуатации средств защиты и обеспечить медицинское наблюдение.

Потенциальные угрозы

При продаже индивидуальных средств защиты органов дыхания продавцы и производители должны указывать сферу допустимого применения продукции. Однако ни СССР, ни затем РФ каких-либо ограничений не устанавливали. В этой связи с целью повышения оборота и привлечения максимальной прибыли в рекламных целях некоторые производители и продавцы необоснованно существенно завышают эффективность своих товаров. Таким образом, у потребителей формируется неверное представление об области безопасного использования противогазов. Выбор недостаточно эффективных приспособлений имеет место в случаях, когда обучающие программы по ОТ не включают эти вопросы. Во многих противогазах, которые были произведены во время Второй мировой, каркасы фильтров изготавливались из целлюлозных волокон с содержанием асбеста. Этот материал отличается плотной структурой. Однако, несмотря на это, в случае повреждения фильтра концентрация компонентов материала может увеличиваться.

Инструкция по использованию

1. Походное положение. Противогаз находится в сумке на уровне пояса на левом боку. Все пуговицы должны быть застегнуты.

2. Положение наготове. В случае угрозы заражения по команде "Внимание" следует передвинуть сумку на область живота и расстегнуть пуговицы.

3. Боевая позиция. По команде "Газы" необходимо надеть противогаз. Это делается следующим образом:

При поступлении команды следует, не вдыхая воздух, задержать дыхание.
Закрыть глаза.
Правой рукой придерживая сумку снизу, левой достать противогаз.
Из коробки вынуть заглушающую пробку.
Большие пальцы рук располагаются снаружи лицевой части, остальные - внутри.
Нижняя часть маски прикладывается к подбородку.
Противогаз натягивается резко снизу вверх.
Выдохнуть.
Открыть глаза.
Проверить отсутствие складок на маске - очки должны располагаться на уровне глаз.

Снятие приспособления происходит следующим образом:

В заключение

Развитие средств для индивидуальной защиты стимулировалось не только военными угрозами. 20-е столетие стало периодом и техногенных катастроф крупных масштабов. Разработка качественно новых методов обеспечения защиты была обусловлена стремительным развитием радиоактивного производства, химической промышленности, запуском атомных реакторов. В результате стали появляться такие виды противогазов, которые нельзя использовать в сражениях. Однако они достаточно эффективно обеспечивают защиту работников предприятий, привлеченных к вредному производству. В тех или других случаях в соответствии с характером загрязнения можно использовать и более простые респираторные приспособления. Они могут обеспечивать защиту от проникновения в органы дыхания пыли. По сути, респираторы являются простым аналогом противогазов. Для военных целей используются более дорогие и сложные конструкции, выпуск которых для мирного населения экономически невыгоден.

Суставы
