Реципрокные изменения на экг при инфаркте. Признаки и стадии инфаркта миокарда на экг

Чтобы установить диагноз “инфаркт миокарда”, используют специальное оборудование – электрокардиограф (ЭКГ). Методика, по которой устанавливается факт данного недуга, достаточно проста и информативна. Отметим, что в медицине используются и портативные варианты данного оборудования, позволяющие распознавать повреждения сердечной мышцы пациента в домашних условиях для контроля состояния здоровья своих близких даже без привлечения дипломированного специалиста. В лечебных заведениях используют многоканальное электрокардиографическое оборудование, которое само расшифровывает полученные данные.

Инфаркт миокарда 2 типа – спазмы и дисфункция кровеносной системы

Особенности кровоснабжения миокарда

В первую очередь, хочется отметить механику кровяного потока. Миокард снабжается кровью из артерий, которые начинаются от расширяющейся начальной части аорты, называемой луковицей. Они наполняются кровью в фазе диастолы, а в другой фазе – систоле – поток крови заканчивается путем прикрытия аортальными клапанами, которые приходят в действие под сокращением самого миокарда.

От левой венечной (коронарной) артерии отходит 2 ветви, которые идут общим стволом до левого предсердия. Их называют передней нисходящей и огибающей ветвью. Данные ветви питают следующие отделы сердца:

1. левый желудочек: задние части и переднебоковые;
2. левое предсердие;
3. от правого желудочка частично переднюю стенку;
4. 2/3 части от межжелудочковой перегородки;
5. АВ-узел.

Правая коронарная артерия (ПК) берет свое начало оттуда же, откуда и левая. Далее она идет по венечной борозде, проходя ее и огибая правый желудочек (ПЖ), переходит на заднюю сердечную стенку и подпитывает заднюю межжелудочковую борозду.

Кровь, идущая по данной артерии, позволяет функционировать следующим участкам:

1. правое предсердие;
2. задняя стенка ПЖ;
3. часть левого желудочка;
4. 1/3 межжелудочковой перегородки (МЖП).

От правой ВА отходят диагональные «магистрали» крови, которые подпитывают части сердца:

1. переднюю стенку ЛЖ;
2. 2/3 МЖП;
3. левое предсердие(ЛП).

В половине случаев от венечной артерии отходит еще одна диагональная ветвь, а в другой половине – срединная.

Есть несколько разновидностей коронарного кровоснабжения:

1. В 85 процентах случаев задняя стенка снабжается от правой КА.
2. В 7-8% – от левой КА.
3. Равномерное снабжение кровью от правой и от левой КА.

При грамотном «чтении» кардиограммы, полученной при инфаркте миокарда, нужно разглядеть все признаки, понимать проходящие в сердце процессы, точно их интерпретировать. Есть два типа признаков инфаркта: прямой и реципрокный.

К прямым признакам относят регистрируемые электродом. Обратные признаки (реципрокные) идут как противоположные прямым признакам, регистрируют некроз обратной сердечной стенки. При анализе электрокардиограммы больного важно знать.что такое патологический зубец Q и патологический подъем сегмента ST.

Зубец Q называют патологическим в следующих условиях:

1. Имеется в отведениях V1-V.
2. В отведениях грудных V4-V6 на 25 процентов превышает высоту R.
3. В I и II на 15% превышает R.
4. В III превышение от R составляет 60%.

1. Во всех V-отведениях сегмент выше на 1 мм от изолинии, кроме грудного.
2. В грудных отведениях 1-3 сегмент превышен на 2,5 мм от изолинии, а в 4-6 отведениях на высоту более 1 мм.

Для предотвращения расширения площади некроза нужна своевременная и постоянная диагностика инфаркта миокарда.

Инфаркт миокарда на ЭКГ: расшифровка

Чтобы расшифровать полученные кардиографом данные, нужно знать определенные нюансы. На записанном листе бумаги отчетливо наблюдаются сегменты с зубцами и без. Они обозначаются латинскими буквами, которые отвечает за снятые данные с одного из отделов сердечной мышцы. Данные зубцы являются ЭКГ показателями, критериями инфаркта миокарда.

• Q – показывает раздражение желудочковых тканей;
• R – верхушки сердечной мышцы;
• S – позволяет анализировать степень раздражения стенок межжелудочковой перегородки. Вектор S направлен обратно вектору R;
• T – «отдых» желудочков сердечной мышцы;
• ST – время (сегмент) «отдыха».

Чтобы снять данные с разных участков сердечной мышцы используют, как правило, 12 электродов. Для регистрации инфаркта значимыми считаются электроды, установленные на левую часть груди (фиксируют к отведениям V1-V6).

При «чтении» полученной диаграммы врачи используют методику вычисления длины между колебаниями. Получив данные, можно сделать анализ ритма биения сердца, при этом зубцы обозначают то, с какой силой сердце сокращается. Для определения нарушений нужно использовать следующий алгоритм:

1. Проанализировать данные по ритму и сокращениям сердечной мышцы.
2. Провести расчет длины между колебаниями.
3. Высчитать электрическую ось сердца.
4. Изучить комплекс показаний под значениями Q, R, S.
5. Провести анализ ST-сегмента.

Внимание! Если произошел приступ инфаркта миокарда без подъема сегмента ST, то причиной тому могли стать разрывы образованной жировой бляшки в кровеносном сосуде. Это приводит к активному свертыванию крови с образованием тромба.

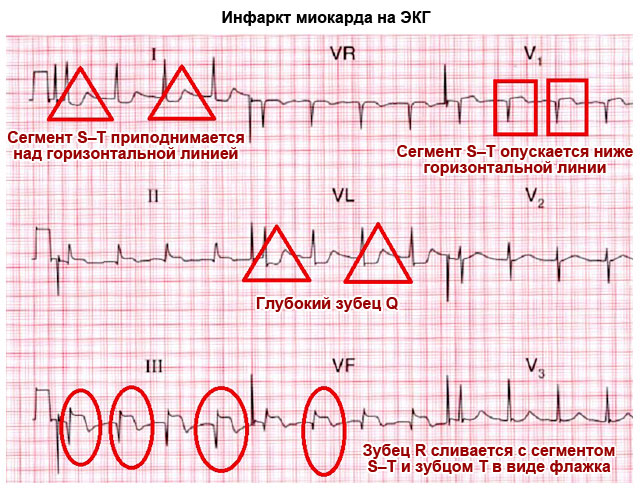

Признаки инфаркта миокарда на ЭКГ

Инфаркт миокарда имеет проявления в разной степени сложности. Существует 4 типа (стадии) инфаркта миокарда, которые можно проследить на кардиограмме пациента.

Острейшая стадия

Первая стадия может длится до трех суток, являясь острейшей во всем протекании недуга. В начальные этапы первой стадии инфаркта миокарда формируется некроз – поврежденный участок, который может быть двух типов: трансмуральный и интрамуральный инфаркт миокарда. ЭКГ в этот период содержит следующие изменения в показаниях работы сердца:

1. Сегмент ST приподнятый, образует выпуклую дугу – элевация.
2. Сегмент ST совпадает с положительным зубцом T – монофаза.
3. В зависимости от тяжести некроза зубец R будет уменьшаться в высоте.

А реципрокные изменения, соответственно, заключаются в увеличении зубца R.

Острая стадия

После этого идет вторая стадия, способная продлиться 2-3 недели. Происходит уменьшение очага некроза. В этом время проявляются ЭКГ-признаки инфаркта миокарда и ишемии вследствие погибших кардиомиоцитов в острый период инфаркта миокарда. На ЭКГ в острый период отмечаются следующие показания электронных датчиков:

1. Сегмент ST приближен к изолинии в сравнении с данными, полученными на первой стадии, но он все еще находится выше нее.
2. Формируются патологии QS и QR при транс- и нетрансмуральных повреждениях сердечной мышцы, соответственно.
3. Формируется отрицательный симметричный зубец T.

Реципрокные изменения противоположны: зубец T увеличивается в высоту, а ST сегмент поднимается к изолинии.

Подострая стадия инфаркта миокарда

Длительность третьей по последовательности стадии еще больше – до 7-8 недель. В это время болезнь начинает стабилизироваться, некроз наблюдается в истинных размерах. В данном периоде показания инфаркта на ЭКГ следующие:

1. Сегмент ST выравнивается с изолинией.
2. Патологии QR и QS сохраняются.
3. Зубец T начинает углубляться.

Рубцевание

Последний этап протекания инфаркта миокарда, начинающийся с 5 недели. Подобное название этап получил из-за того, что на месте некроза начинает образовываться рубец. Данный рубцующийся участок не имеет электрической и физиологической активности. Признаки рубцевания отображаются на ЭКГ следующими признаками:

1. Патологический зубец Q в наличии. Стоит помнить, что при транс- и нетрансмуральных недугах наблюдаются патологии комплексов QS и QR, соответственно.
2. Сегмент ST выровнен с изолинией.
3. Зубец T является положительным, сниженным или выровненным (сглаженным).

В этот период патологические зубцы могут полностью исчезнуть и по ЭКГ нельзя будет выявить произошедший инфаркт.

Как распознать точное место некроза

Чтобы выявить локализацию некроза (инфаркта миокарда) на ЭКГ, необязательно проводить дополнительные обследования. Кардиограмма при инфаркте сможет обеспечить достаточную информацию, чтобы выявить предполагаемую область. При этом кардиограмма сердца будет слегка отличаться.

Еще на показания электрообрудования влияют следующие факторы:

1. время начала заболевания;
2. глубина поражения;
3. обратимость некроза;
4. локализация инфаркта миокарда;
5. сопутствующие нарушения.

Классифицируя инфаркт по локализации, можно выделить следующие возможные случаи протекания болезни:

1. инфаркт передней стенки;
2. задней стенки;
3. перегородочный;
4. боковой;
5. базальный.

Определение и классификация зоны поражения помогает оценить сложность и выявить осложнения болезни. Например, если поражение затронуло верхнюю часть сердечной мышцы, то оно не будет распространяться, так как она изолирована. Поражение правого желудочка встречается очень редко к тому же имеет свои особенности при лечении.

К примеру, переднеперегородочный инфаркт на ЭКГ выглядит следующим образом:

1. Остроконечные зубцы T в 3-4 отведениях.
2. Q – 1-3.
3. Сегмент ST имеет подъем в 1-3 сегменте.

Классификация инфаркта миокарда по ВОЗ

Чтобы классифицировать инфаркт миокарда, используют классификацию ВОЗ. Отличает эти нормы то, что применяются они только для классификации крупноочаговых повреждений, потому по этим нормам легкие формы протекания болезни не рассматриваются.

По данной классификации выделяются следующие типы повреждения:

• Спонтанный. Происходит из-за разрушения холестериновой бляшки, эрозии тканей.
• Вторичный. Кислородная недостаточность, вызванная перекрытием кровеносного сосуда тромбом или спазмом.
• Внезапная коронарная смерть. При данном инфаркте происходит полное нарушение сократительной способности сердца с его остановкой.
• Чрескожное коронарное вмешательство. Причиной становится хирургическое вмешательство, приводящее к повреждениям сосудов или сердечной мышцы.
• Тромбоз стента.
• Осложнение шунтирования аорты.

Используя данную квалификацию, можно определить степень некроза и породившие его причины. Как правило, применяется для сложных форм инфаркта, так как легкие можно определить по срокам поражения и локализации.

Классификация по сроку

Чтобы выявить сложность поражения, необходимо правильно установить сроки протекания болезни. Как правило, первично определяют это из анамнеза пациента, который содержит карта вызова, и после проведения начального обследования. Но они позволяют лишь оказать первую помощь и выполнить процедуры до полного выявления диагноза.

Этапы инфаркта по сроку:

1. Продромальный. Предынфарктное состояние, когда начинают проявляться симптомы. Длительность может достигать до месяца.
2. Острейший. В данном периоде протекает болезнь с образованием некроза. Длительность около 2 часов.
3. Острый. Происходит развитие некроза в течение 10 дней, которое может протекать с полным омертвлением некоторых участков.
4. Подострый. До пятой недели от начала развития болезни. В данном этапе протекания болезни некрозные участки начинают рубцеваться.
5. Послеинфарктный период протекает с адаптацией сердечных мышц к новым условиям функционирования и с полным формированием рубца. Может продлиться до полугода.

После того как реабилитационный период пройден, изменения на ЭКГ исчезают, остаются признаки хронической ишемии.

ЭКГ при инфаркте миокарда отображает стадии и возможные осложнения в сердце. С помощью этого исследования определяют размеры ишемии, глубину и расположение. Причиной инфаркта является ишемия (недостаточное кровоснабжение сердца).

Мучает какая-то проблема? Введите в форму "Симптом" или "Название болезни" нажмите Enter и вы узнаете все лечении данной проблемы или болезни.

Сайт предоставляет справочную информацию. Адекватная диагностика и лечение болезни возможны под наблюдением добросовестного врача. У любых препаратов есть противопоказания. Необходима консультация специалиста, а также подробное изучение инструкции! .

Инфарктом миокарда называют отмирание сердечной мышцы, в результате она перестает работать.

Локализация очагов ишемии на ЭКГ

ЭКГ диагностика позволяет определить локализацию очага ишемии. Например, он может проявляться в стенках левого желудочка, на передних стенках, перегородках или боковых стенках.

Реже всего он встречается в правом желудочке, поэтому для его определения специалисты используют грудные отведения в диагностике.

Локализация инфаркта по ЭКГ:

• Передний — поражается артерия LAP. Индикаторы: V1-V4. Отведения: II, III, aVF.
• Задний — поражается артерия RCA. Индикаторы: II, III, aVF. Отведения: I, aVF.
• Боковой — поражается артерия Circunflex. Индикаторы: I, aVL, V5. Отведения: VI.
• Базальный — поражается артерия RCA. Индикаторы: отсутствуют. Отведения V1,V2.
• Перегородочный — поражается артерия Septal performan. Индикаторы: V1,V2, QS. Отведения: отсутствуют.

Что такое ишемия сердца

Инфаркт миокарда, или острая ишемия сердечной мышцы, ежегодно уносит миллионов жизней. Ишемия возникает из-за недостаточной доставки крови в сердце.

Отсутствие кровообращения в одном из отделов сердца больше 15 минут приводит к отмиранию этого участка.

В результате наступает некроз (отмирание) клеток сердца. Разрывы в кровеносных сосудах провоцируются тромбами — твердыми сгустками крови, которые забивают капилляр, вены и артерии.

Под сильным давлением поступающей крови происходит разрыв сосуда. Статистика отмечает, что больше половины людей погибает мгновенно, остальные 30% умирают в больницах. Выживает около 15-20% пострадавших.

Изменения и расшифровка результатов

Как выглядит ЭКГ знают все, как ее расшифровать — единицы.

Зубцы на ЭКГ обозначаются латинскими буквами: P, Q, R, S, T, U:

• Р — поляризация предсердий;
• Q, R, S — поляризация желудочков;
• Т — реполяризация желудочков;
• U — функционирование дистальных участков желудочка.

Зубцы, тянущиеся кверху, специалисты называют «положительными», а вниз — «негативными». У здорового человека Q, S всегда имеют негативный результат, а R — положительный.

Чтобы расшифровать ЭКГ проведите анализ интервалов изменения между зубцами и их составляющими. Анализ позволяет установить ритм и частоту сердцебиений.

Чем выше зубец, тем активнее работает сердце. Чем ниже — тем медленнее.

ЭКГ признаки инфаркта диагностируют по Q, S, T, R. Если сложить их показатели вместе, то получится что-то наподобие небольшого горбика, отдаленно напоминающего прогнувшуюся спину кошки. Гипертрофия левого желудочка определяется по R и S, где R вытягивается, а S отклоняется влево.

Блокада правой ножки Гиса диагностируется по R и S, где R уменьшается, а S расширяется. В случае блокады правой ножки Гиса происходит расширение обоих зубцов — R и S.

Видео

Стадии

Специалисты выделяют 4 стадии инфаркта миокарда по ЭКГ:

1. Самая острая стадия. Период развития: от 3 часов до 3 суток. О формирующемся некрозе говорит уменьшающаяся длина зубца R. Чем меньше его длина, тем больше вероятность некроза части сердца.

   О серьезных повреждениях сердца говорит подъем ST на 5 и более миллиметров. Показатели характеризуют ишемию сердца. Заканчивается смертью.

2. Острая стадия. Период развития: 2 — 3 недели. Характеризуется расширением зоны некроза и увеличением с последующим расширением Q. Показатели зубца Т стремятся до отметки «отрицательных» показателей, то есть он постепенно уменьшается.
3. Неострая стадия. Период развития: от 3 месяцев до полугода. Характеризуется удлиненным зубцом T. Чем острее стадия, тем он длиннее. На второй стадии заболевания его длина стабилизируется на несколько недель, затем «Т» стремится в обратную сторону, становясь положительным.
4. Рубцовая стадия считается конечной стадией, в результате которой создается рубец. Его наличие определяется по рубцу Q. Рубец остается на своем месте до последнего удара сердца. Рубцы могут затягиваться или увеличиваться.

   Активность рубца определяется по зубцу «Т». При увеличении в размерах рубца происходит его движение в положительную сторону, при уменьшении — в негативную сторону. Если же рубец не проявляет своей активности, то показатель «Т» постепенно сглаживается.

Трансмуральный инфаркт ЭКГ

Стадию трансмурального инфаркта специалисты делят на 4 этапа:

• Острейшую стадию, которая длится от минуты до нескольких часов;
• Острую стадию, которая длится от часа до 2 недель;
• Неострую стадию, которая длится от 2 недель до 2 месяцев;
• Рубцовую стадию, которая наступает по истечении 2 месяцев.

Трансмуральный инфаркт относится к острой стадии. По ЭКГ его определить можно по подымающемуся зубцу «ST» к «Т», находящийся в отрицательном положении. На последней стадии его происходит формирование Q. Сегмент «ST» сохраняется на показателях приборов от 2 суток до 4 недель.

Если при повторном обследовании у больного продолжается подъем сегмента «ST», значит у него развивается аневризма левого желудочка.

При трансмуральном инфаркте обнаруживается зубец Q, «ST» движется в сторону изолинии, «Т» расширяется в отрицательной зоне.

ЭКГ при инфаркте имеет огромное значение для его диагностики, в частности для диагностики локализации, величины некроза, для дифференциальной диагностики при неясной картине, болях другой природы и для прогноза.

Типичными изменениями ЭКГ при инфаркте являются:

• резкое смещение интервала RS-Т (дискордантное) вверх и вниз в I и III стандартных отведениях;
• быстрое снижение амплитуды комплекса QRS или формирование зубцов Q, QS;
• быстрое развитие инверсии и деформации (дискордантной по отведениям) зубца Т.

Изменения комплекса QRS на ЭКГ при инфаркте

Согласно сравнительно недавним исследованиям, положительный комплекс QRS, регистрируемый в стандартных отведениях, является зеркальным отображением возникающего в норме отрицательного потенциала внутренних слоев миокарда (т. е. его внутриполостной поверхности). Если при этом движении возбуждения между внутренними и наружными слоями возникает нефункционирующая, «мертвая», ткань, которая утрачивает свойство поляризации, с наружных слоев сердца воспринимаются отрицательные отклонения электрокардиограммы. Внутриполостной отрицательный потенциал при этом передается или в неизмененном виде (отрицательный комплекс QRS) или в виде положительного, но сниженного или деформированного комплекса QRS (в связи с частичной утратой миокардом функции деполяризации). Локализация и размеры неактивного, поврежденного («мертвого») участка соответственно сказываются на ЭКГ при инфаркте. Данная теория объясняет основные отклонения со стороны ЭКГ при инфаркте.

При повреждении (некротизации) всей толщи стенки миокарда на ЭКГ появляются зубцы QS с исчезновением зубца Р, что означает переход отрицательного потенциала через «отверстие» (т. е. участок мертвой ткани) к эпикарду. При таком «сквозном» некрозе передаются комплексы «полостного типа», исходящие непосредственно из генетической системы (как известно, она располагается в виде разветвлений гисова пучка и волокон Пуркинье субэндокардиально). При частичном повреждении миокарда с сохранением части живой мышечной ткани в зоне повреждения (в виде «вкраплений») отрицательный потенциал QS будет проводиться к наружным слоям, но при этом возникают видоизменения на ЭКГ при инфаркте в связи с деполяризацией, проявляемой сохранившимися участками миокарда.

Изменения сегмента S-Т и зубца Т на ЭКГ при инфаркте

Электрокардиограммы приобретают так называемый муральный тип с резким смещением сегмента S-Т. Смещение вниз и вверх от изолинии зависит от того, проходит эта зона ближе к эндокарду или эпикарду.

Клинически принимается, что смещение линии S-Т при коронарном атеросклерозе является также отражением степени ишемии соответствующего отдела миокарда.

Зубец Т раньше считали показателем процесса восстановления биоэлектрической способности сердца после систолы. Весьма распространено представление, что данный зубец отражает состояние обмена миокарда, связанное с расходованием и пополнением энергетических ресурсов миокарда, вызванных его сокращением. Метаболическая и функциональная основа этого электрокардиографического показателя не вызывала у клиницистов сомнения из-за того, что изменения зубца Т оказались свойственными весьма широкому кругу физиологических и патологических состояний (зубец становится измененным не только при некротических, воспалительных или склеротических изменениях сердца, но и при вдыхании смеси, бедной кислородом, при тяжелой работе). В эксперименте инверсия зубца Т получалась при воздействии на сердце тепла, холода. Из всех изменений, которые наблюдаются при коронарном атеросклерозе и при других поражениях миокарда, изменения направления и зубца Т являются наиболее частыми на ЭКГ при инфаркте, обнаруживаемыми уже при слабых степенях поражения и в наибольшей мере обратимыми. Динамичный, временный характер изменений этого зубца служит одним из доказательств метаболического характера изменений, лежащих в его основе.

Возникает вопрос, каковы химические изменения миокарда, приводящие к нарушению хода электрических потенциалов и патологической ЭКГ при инфаркте? Важной предпосылкой к выяснению этого вопроса послужил опыт М. Г. Удельнова, состоящий в следующем. К сердцу холоднокровного (лягушки) или теплокровного (кролика) in situ (in vivo) прикладывали кусочек мертвой мышечной ткани (взятой от любого животного). Как только кусочек мертвой ткани прикладывают к сердцу, электрокардиограмма меняется и из нормальной становится монофазной. Как только кусочек ткани снимают с поверхности сердца, электрокардиограмма становится нормальной. Подобный опыт показал, что для получения монофазной электрокардиограммы нет необходимости в наложении лигатуры на коронарную артерию. Очевидно, изменения электрокардиограммы в этих условиях обусловлены какими-то химическими продуктами, которые переходят из приложенного к сердцу кусочка мертвой ткани в сердечную мышцу.

В пользу значения изменений состава электролитов в миокарде при инфаркте (в смысле электрокардиографической картины) говорят и некоторые клинические данные. Так, при катетеризации сердца у больных инфарктом в крови коронарного синуса было отмечено увеличение содержания калия. В острой фазе болезни наблюдается гиперкалиемия (при одновременном снижении содержания других электролитов, в частности натрия). Избыток калия в крови является результатом перехода его из пораженного инфарктом левого желудочка.

При тяжелых инфарктах на ЭКГ обычно наблюдается вся электрокардиографическая триада (изменение сегмента ST, комплекса QRS, зубца Т); при ограниченных, не охватывающих всю толщу стенки сердца некрозах монофазная кривая на ЭКГ при инфаркте не наблюдается, а имеется лишь снижение интервала S-Т и инверсия (или другие изменения) зубца Т.

Изменения в I и II стандартных отведениях на ЭКГ при инфаркте указывают на поражения, локализующиеся в передней стенки сердца, а изменения в III и II стандартных отведениях электрокардиограммы свидетельствуют о поражении, локализующемся в задней стенки сердца.

Изменения в грудных отведениях

С введением в практику ЭКГ при инфаркте грудных отведений границы топической диагностики очагов поражения миокарда (в месте с тем, конечно, и диагностические возможности в целом) значительно расширились. Обычно пользуются шестью грудными отведениями, но число их можно при необходимости увеличить; в сущности каждая точка на поверхности грудной стенки может служить для отведения одного из электродов. Можно составить, применяя множественные грудные отведения, своеобразную топографическую карту расположения изменений в миокарде и вместе с тем дать оценку степени их массивности (размеров). Конечно, грудные отведения пригодны для распознавания очаговых поражений передней и отчасти боковой стенок сердца. При обширных поражениях передней и переднебоковой стенок сердца отмечаются изменения электрокардиограммы как в I и II стандартных, так и во всех грудных отведениях.

Несомненные преимущества для топической и ранней диагностики с помощью ЭКГ при инфаркте дают однополюсные отведения по Вильсону или Гольдбергеру. Изменения на ЭКГ при инфаркте в отведениях V1-V2 указывают на локализацию поражения в передней части межжелудочковой перегородки. Изменения на ЭКГ при инфаркте в отведениях V5-V6 характерны для очагов поражения в наружной (боковой) части левого желудочка. Изолированные изменения указывают на поражение передней стенки в области, прилегающей к межжелудочковой перегородке (с частичным ее вовлечением), и верхушки.

Как известно, изменения зубца Т в III отведении встречаются иногда у здоровых лиц, но вместе с тем они могут указывать и на наличие очагов некроза в задней стенке. Для дифференциации отрицательного зубца Т, обусловленного органическими изменениями, от подобных изменений этого зубца, не связанных с заболеваниями миокарда (а зависящих от положения сердца, высокого стояния диафрагмы, гипертрофии сердца), может быть применено униполярное отведение aVF. При поражении задней стенки (обычно на почве коронарного атеросклероза, особенно при инфарктах данной локализации) наблюдается глубокий зубец Q, отрицательный зубец Т как в III стандартном отведении, так в отведении aVF, тогда как у людей без поражения миокарда, у которых эти изменения обнаруживаются в III стандартном отведении, в aVF величина зубца Q оказывается нормальной, а зубец Т - положительным.

ЭКГ при инфаркте позволяет определить некрозы предсердий (правда, они редко бывают изолированными); в этих случаях изменяются предсердные зубцы Р и смещается интервал Р-Q, При инфаркте левого предсердия изменение зубца Р в виде уширения, расщепления или инверсии в I отведении, а интервал Р-Q смещается вниз; при инфаркте правого предсердия отмечаются изменения зубца Р и смещение вниз интервала P-Q. Значение для диагностики инфаркта предсердий имеют электрокардиографические признаки атриовентрикулярной блокады, предсердной формы пароксизмальной тахикардии, предсердной экстрасистолии и мерцания предсердий.

ЭКГ при инфаркте миокарда

Одной из ключевых тем в электрокардиографии является диагностика инфаркта миокарда. Рассмотрим эту важнейшую тему в следующем порядке:

Информация, релевантная «ЭКГ при инфаркте миокарда»

Введение Причины инфаркта миокарда Симптомы инфаркта миокарда Формы инфаркта Факторы развития инфаркта миокарда Профилактика инфаркта миокарда Вероятность развития осложнения инфаркта миокарда Осложнения инфаркта миокарда Диагностика острого инфаркта миокарда Неотложная помощь при инфаркте миокарда Помощь до приезда «Скорой помощи» при инфаркте миокарда Реанимировать должен уметь

Рис. 99. Интрамуральный инфаркт миокарда При этой разновидности инфаркта существенно не изменяется вектор возбуждения миокарда, излившийся из некротизированных клеток калий не достигает эндокарда или эпикарда и не формирует токов повреждения, способных отобразиться на ЭКГ ленте смещением сегмента S-Т. Следовательно, из известных нам ЭКГ признаков инфаркта миокарда остался

Приведенное выше перечисление ЭКГ признаков инфаркта миокарда позволяет уяснить принцип определения его локализации. Итак, инфаркт миокарда локализован в тех анатомических областях сердца, в отведениях от которых регистрируются 1, 2, 3 и 5-й признаки; 4-й признак играет роль

Последовательное изменение ЭКГ при инфаркте миокарда в зависимости от стадии этого заболевания строго закономерно (см. гл. VII.3). Однако в практике иногда возникают ситуации, когда ЭКГ признаки острой или подострой стадии инфаркта миокарда сохраняются длительное время и не переходят в стадию рубцевания. Иными словами, на ЭКГ довольно долго регистрируется приподнятость сегмента S-Т выше

Рис. 98. Субэндокардиальный инфаркт миокарда При этом инфаркте величина вектора возбуждения миокарда не изменяется, поскольку он берет начало от проводящей системы желудочков, заложенной под эндокардом, и достигает неповрежденного эпикарда. Следовательно, первый и второй ЭКГ признаки инфаркта отсутствуют. Ионы калия при некрозе миокардиоцитов изливаются под эндокард, формируя

Рис. 97. Крупноочаговые инфаркты миокарда На приведенном рисунке видно, что регистрирующий электрод А, расположенный над областью трансмурального инфаркта, не запишет зубец R, поскольку вся толща миокарда погибла и вектора возбуждения здесь нет. Электрод А зарегистрирует только патологический зубец Q (отображение вектора противоположной стенки). В случае субэпикардиального

На рис. 89 схематически изображен миокард желудочков. Рис. 89. Возбуждение нормального миокарда Векторы возбуждения миокарда желудочков распространяются от эндокарда к эпикарду, т.е. они направлены на регистрирующие электроды и графически отобразятся на ЭКГ ленте как зубцы R (векторы меж желудочковой перегородки для упрощения понимания не рассматриваются). При возникновении

По своей сути инфаркты миокарда делятся на две большие группы: крупноочаговые и мелкоочаговые. Это деление ориентировано не только на объем некротизированной мышечной массы, но и на особенности кровоснабжения миокарда. Рис. 96. Особенности кровоснабжения миокарда Питание мышцы сердца осуществляется по коронарным артериям, анатомически расположенным под эпикардом. По

Инфаркт миокарда опасен во многом, своей непредсказуемостью и осложнениями. Развитие осложнений инфаркта миокарда зависит от нескольких важных факторов: 1. величины повреждения сердечной мышцы, чем больще по площади поражен миокард, тем выраженне осложнения; 2. локализации зоны повреждения миокарда (передняя, задняя, боковая стенка левого желудочка и др.), в большинстве случаев встречается

Иногда при регистрации ЭКГ у пациентов во время ангинозного приступа или тотчас после него, на электрокардиограмме определяются признаки, свойственные острой или подострой стадии инфаркта миокарда, а именно - горизонтальный подъем сегмента S-Т выше изолинии. Однако этот подъем сегмента сохраняется секунды или минуты, электрокардиограмма быстро возвращается к нормальной в отличие от инфаркта

Клиника инфаркта миокарда. ЭКГ при инфаркте миокарда

Условием, определяющим результаты терапии инфаркта миокарда . является его ранняя диагностика и адекватная оценка состояния больного для своевременных вмешательств, так как вся этиопатогенетическая терапия дает основные результаты в пределах «временного окна» длительностью до 6 часов.

Общепринятыми критериями диагностики инфаркта миокарда являются характер болевого синдрома, изменения ЭКГ, ферментные нарушения. Последствия появляются позднее 6 часов, в связи с чем для раннего вмешательства они не играют особой роли.

Для ранней ЭКГ-диагностики инфаркта миокарда необходимо остановиться на современных данных об ЭКГ-картине ИМ в острой фазе. Наиболее распространенная классификация инфаркта миокарда была основана на идентификации электрокардиографических и анатомических признаков. Так, ИМ делится на трансмуральный и нетрансмуральный, крупно- и мелкоочаговый. В настоящее время установлено, что ЭКГ-признаки и морфология не идентичны, то есть ИМ с патологическим зубцом Q не обязательно будет сквозной и наоборот. Принята новая классификация ИМ по ЭКГ-признакам на базе их сопоставления с клиникой, течением и прогнозом. Согласно ей ИМ делится на инфаркт с Qr зубцом на ЭКГ (наличием патологического Q не менее чем в 2 отведениях) и инфаркт без Q-зубца с изменениями только конечной части желудочкового комплекса подъема сегмента ST, наличия «ишемического» зубца Т.

Из анализа клинических данных следует, что инфаркт с Q-зубцом на ЭКГ имеет более тяжелый прогноз в остром периоде, однако инфаркты без Q-зубца на ЭКГ в свою очередь дают ряд неблагоприятных последствий в первый год после их развития.

Различие в раннем и отдаленном прогнозах связано с морфофункциональными характеристиками инфаркта миокарда с патологическим Q-зубцом на ЭКГ и без него. ИМ с Q-зубцом обычно развивается в результате быстрой полной окклюзии относительно крупной коронарной артерии (КА). Инфарктный процесс быстро завершается. Прогноз определяется величиной ИМ и состоянием миокарда. ИМ без Q-зубца является результатом неполного закрытия КА, чаще более мелкой. У значительного числа больных имеется предшествующее поражение КА с развитием коллатералей. Все это определяет лучший прогноз острого периода. Однако частичный тромбоз в дальнейшем может перейти в полный, а наличие предшествующих атеросклеротических изменений КА создает у части больных условия прогрессирования. Отсюда - ухудшение позднего прогноза при ИМ без патологического Q- зубца.

ЭКГ не дает также возможности выделить из группы больных с ИМ без Q-зубца на ЭКГ лиц с «мелкоочаговыми» ИМ. Это чисто анатомическое представление не может быть точно верифицировано ни по ЭКГ, ни по клинике.

Хорошо известно, что более тяжелыми являются передние инфаркты миокарда . Однако среди диафрагмальных (задних) ИМ также выделены тяжелые формы. К ним относятся те, при которых вовлечена перегородочная зона с развитием тяжелых аритмий и блокад, вовлечение правого желудочка, а также диафрагмальные ИМ с появлением снижения ST в грудных отведениях V1-3 и увеличением в этих позициях волны R, что связано с вовлечением в ИМ задне-высоких зон миокарда. Прогноз у таких больных относительно тяжелее. Для диагностики ИМ правого желудочка используются отведения VR2-4.

Наличие клинико-электрокардиографического синдрома тачала развития инфаркта миокарда позволяет в первые часы поставить правильный диагноз и начать интенсивную причинную терапию.

Для решения вопроса об объеме лечебных мероприятий необходимо также, особенно если прошло несколько часов от начала болевого приступа, определить тяжесть состояния больного, его ближайший прогноз.

Ишемическая болезнь сердца вызывает необратимые последствия в сердечной мышце. Продолжительное нарушение метаболизма клеток сердца приводит к недостаточности кровообращения и может осложниться инфарктом миокарда.

Это осложнение, которое характеризуется отмиранием кардиомиоцитов и является наиболее частой причиной остановки сердца.

Симптомы, которыми характеризуется инфаркт миокарда, отличаются и зависят от формы заболевания. Гипертонический криз, чрезмерное переутомление, сильная физическая нагрузка или стресс - факторы, которые способствуют проявлению заболевания.

Догоспитальные диагностические мероприятия

Доклиническое определение диагноза заключается в опросе больного и выявлении симптомов. К особенностям развития инфаркта относятся:

• нетипично длительный болевой синдром;
• отсутствие эффекта от приема нитратов;
• отсутствие зависимости боли от положения тела;
• большая интенсивность симптомов, в сравнении с приступами, которые возникали ранее и не закончились инфарктом.

Инструментальная диагностика

Основными в постановке диагноза являются инструментальные методы исследования, такие как ЭГК и ЭхоКГ.

Электрокардиография

ЭКГ - наиболее частый способ обнаружения инфаркта миокарда, даже в случае его бессимптомного течения . Острая стадия и процесс выздоровления характеризуются отрицательным зубцом Т. При крупноочаговом инфаркте обнаруживается патологический комплекс QRS или зубец Q. Заживший инфаркт миокарда проявляется в снижении амплитуды зубца R и сохранении зубца Q.

На фото-картинках ниже представлены варианты, как выглядят изменения на ЭКГ при инфаркте миокарда с расшифровкой и описанием, признаки по стадиям (от острой до постинфарктной) и локализации.

Щелкните на картинку выше, чтобы увидеть ее полностью.

ЭхоКГ

Эхокардиография выявляет истончение стенки желудочка и снижение его сократимости. Точность исследования зависит от качества полученного изображения.

Исследование не дает возможности отличить свежий очаг от зажившего рубца, но является обязательным для исключения сопутствующий патологий и осложнений.

Лабораторные методы

Наблюдаются изменения в биохимических показателях крови , поэтому этот анализ проводится при диагностике на инфаркт миокарда.

• Количество нейтрофилов растет в первые двое суток, достигая пика на третий день. После чего возвращается до нормальных показателей.
• СОЭ нарастает.
• Возрастает активность печеночных ферментов-трансфераз АсАт и АлАт.

Такие изменения объясняются воспалительным процессом в ткани миокарда и образованием рубца. Также в крови обнаруживается изменения уровня ферментов и белков, что значимо для постановки диагноза.

• Увеличение количества миоглобина - в течение 4-6 часов после возникновения болевого синдрома.
• Креатинфосфокиназа (КФК) увеличивается на 50% через 8-10 часов после начала заболевания. Через двое суток возвращается к норме.
• Лактатдегидрогеназа (ЛДГ) - активность фермента повышается на вторые сутки заболевания. Значения возвращаются к норме спустя 1 - 2 недели.
• Тропонин - сократительный белок, количество которого возрастает при нестабильной стенокардии. Его изоформы высокоспецифичны для инфаркта миокарда.

Дополнительные исследования

В отдельных случаях вышеперечисленных исследований может быть недостаточно. Для окончательного установления диагноза или уточнения нюансов течения заболевания могут потребоваться следующие процедуры:

• Рентген грудной клетки . Инфаркт миокарда может сопровождаться застоем в легких. Это заметно на рентгенологическом снимке. Подтверждение осложнения требует корректировки схемы лечения.
• Коронарография . Ангиография коронарной артерии помогает обнаружить ее тромботическую окклюзию. Определяет степень снижения желудочковой сократимости. Это исследование проводят перед оперативными вмешательствами - ангиопластикой или аортокоронарным шунтированием, которые способствуют восстановлению кровотока.

Если у больного возникают симптомы, схожие с признаками инфаркта миокарда, его необходимо немедленно доставить в больницу для дальнейшего обследования и лечения. Чем раньше будет начата терапия заболевания, тем больше вероятность благоприятного исхода.

Для предупреждения инфаркта следует проводить и , избегать стрессов, чрезмерных нагрузок, физического и эмоционального переутомления.

И. Могельванг, М.Д. Кардиолог отделения интенсивной терапии Госпиталя Хвидовре 1988

Ишемическая болезнь сердца (ИБС)

Основная причина ИБС - обструктивные повреждения главных коронарных артерий и их ветвей.

Прогноз при ИБС определяется:

числом значительно стенозированных коронарных артерий

функциональным состоянием миокарда

ЭКГ дает следующую информацию о состоянии миокарда:

потенциально ишемизированный миокард

ишемизированный миокард

острый инфаркт миокарда (ИМ)

перенесенный инфаркт миокарда

локализации ИМ

глубине ИМ

размерах ИМ

Информация, которая имеет значение для лечения, контроля и прогнозирования.

Левый желудочек

При ИБС прежде всего поражается миокард левого желудочка.

Левый желудочек можно разделить на сегменты:

Септальный сегмент

Апикальный сегмент

Латеральный сегмент

Задний сегмент

Нижний сегмент

Первые 3 сегмента составляют переднюю стенку, а последние 3 - заднюю стенку. Латеральный сегмент, таким образом может быть вовлечен в инфаркт передней стенки, а также инфаркт задней стенки.

СЕГМЕНТЫ ЛЕВОГО ЖЕЛУДОЧКА

ОТВЕДЕНИЯ ЭКГ

Отведения ЭКГ могут быть униполярными (производные одной точки), в этом случае они обозначаются буквой "V" (по начальной букве слова "voltage").

Классические отведения ЭКГ являются биполярными (производные двух точек). Они обозначаются римскими цифрами: I, II, III.

А: усиленное

V: униполярное отведение

R: правое (правая рука)

L: левое (левая рука)

F: нога (левая нога)

V1-V6: униполярные грудные отведения

Отведения ЭКГ выявляют изменения во фронтальной и горизонтальной плоскостях.

Отведения ЭКГ во фронтальной плоскости

Отведения ЭКГ в грризонтальной плоскости

ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ (со специфическим диагностическим значением, выявляемым в отведениях V1-V3, см. далее)

Поперечное сечение правого и левого желудочков & Сегменты левого желудочка:

Отношение между отведениями ЭКГ и сегментами левого желудочка

Глубина и размеры

КАЧЕСТВЕННЫЕ ИЗМЕНЕНИЯ ЭКГ

КОЛИЧЕСТВЕННЫЕ ИЗМЕНЕНИЯ ЭКГ

ЛОКАЛИЗАЦИЯ ИНФАРКТА: ПЕРЕДНЯЯ СТЕНКА

ЛОКАЛИЗАЦИЯ ИНФАРКТА: ЗАДНЯЯ СТЕНКА

V1-V3; ЧАСТЫЕ ТРУДНОСТИ

Инфаркт и блокада ножек пучка Гисса (БНП)

БНП характеризуется широким QRS-комплексом (0,12 сек).

Блокаду правой ножки (БПН) и левой ножки (БЛН) можно различить по отведению V1.

БПН характеризуется положительным широким QRS-комплексом, а БЛН - отрицательным QRS-комплексом в отведении V1.

Наиболее часто ЭКГ не несет информации об инфаркте при БЛН в отличие от БПН.

Изменения ЭКГ при инфаркте миокарда с течением времени

Инфаркт миокарда и немая ЭКГ

Инфаркт миокарда может развиваться без появлений каких-либо специфических изменений на ЭКГ в случае с БЛН, но также и в других случаях.

Варианты ЭКГ при инфаркте миокарда:

субэндокардиальный ИМ

трансмуральный ИМ

без специфических изменений

ЭКГ при подозрении на ишемическую болезнь сердца

Специфические признаки ишемической болезни сердца:

Ишемия/Инфаркт?

В случае инфаркта:

Субэндокардиальный/трансмуральный?

Локализация и размеры?

Дифференциальный диагноз

КЛЮЧ ЭКГ-ДИАГНОСТИКИ ПРИ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА
