Электрокардиограмма (ЭКГ) – запись электрической активности клеток сердечной мышцы в состоянии покоя. Профессиональный анализ ЭКГ позволяет оценить функциональное состояние сердца и выявить большинство сердечных патологий. Но некоторые из них это исследование не показывает. В таких случаях назначаются дополнительные исследования. Так, скрытая патология может быть обнаружена при снятии кардиограммы на фоне нагрузочного теста. Еще более информативны холтеровский мониторинг – снятие круглосуточной кардиограммы, а также эхокардиография.

В каких случаях назначается ЭКГ

Кардиолог выдает направление при наличии у больного следующих первичных жалоб:

• боли в области сердца, спины, груди, живота, шеи;
• отеки на ногах;
• одышка;
• обмороки;
• перебои в работе сердца.

При внезапном появлении резких болей в области сердца, следует немедленно снять ЭКГ!

Регулярное снятие кардиограммы считается обязательным при таких диагностированных заболеваниях:

• перенесенный инфаркт или инсульт;
• гипертензия;
• сахарный диабет;
• ревматизм.

В обязательном порядке ЭКГ проводится при подготовке к операциям, мониторинге беременности, при медицинском осмотре летчиков, шоферов, моряков. Результат кардиограммы часто требуется при оформлении путевки на санаторное лечение и выдаче разрешений на активные спортивные занятия. В профилактических целях, даже при отсутствии жалоб, рекомендуется ежегодно снимать ЭКГ всем, особенно людям старше 40 лет. Нередко это помогает диагностировать бессимптомные болезнисердца.

Сердце без устали трудится всю жизнь. Заботьтесь об этом удивительном органе, не дожидаясь его жалоб!

Что показывает ЭКГ

Визуально кардиограмма показывает совокупность зубцов и спадов. Зубцы последовательно обозначаются буквами P, Q, R, S, T. Анализируя высоту, ширину, глубину этих зубцов и длительность интервалов между ними, кардиолог получает представление о состоянии разных участках сердечной мышцы. Так, первый зубец P содержит информацию о работе предсердий. Следующие 3 зубца отображают процесс возбуждения желудочков. После зубца T наступает период расслабления сердца.

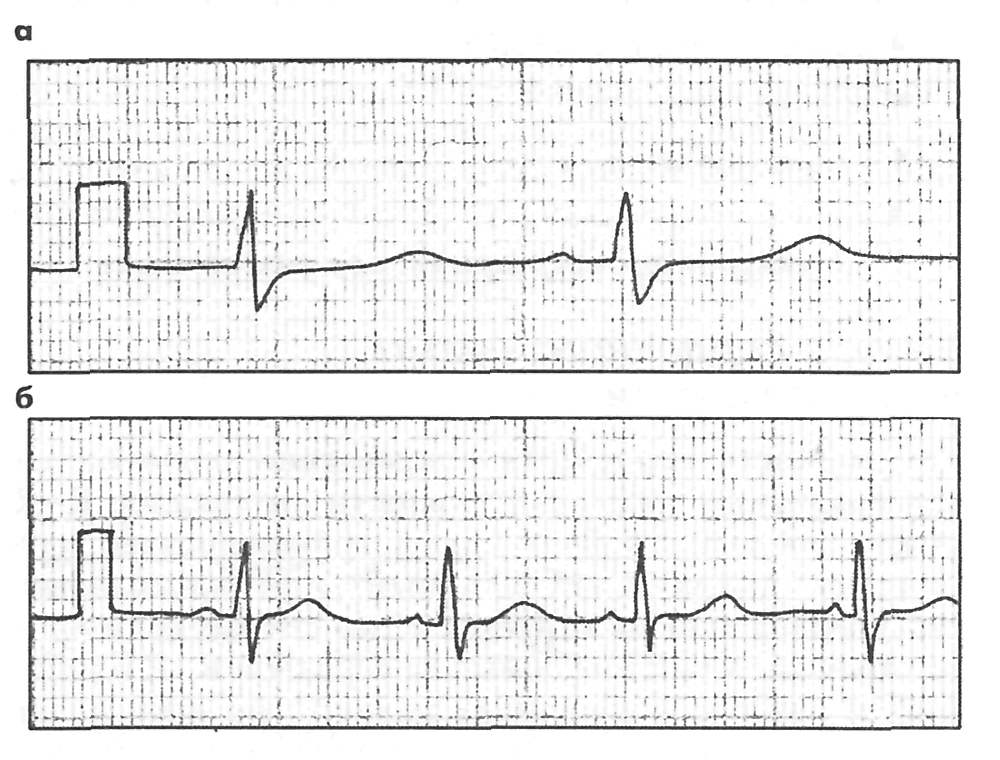

Пример фрагмента ЭКГ с нормальным синусовым ритмом

Кардиограмма позволяет определить:

• частоту сердечных сокращений (ЧСС);
• ритм сердечных сокращений;
• различные виды аритмий;
• различные виды блокад проводимости;
• инфаркт миокарда;
• ишемические и кардиодистрофические изменения;
• синдром Вольфа–Паркинсона–Уайта (WPW);
• гипертрофию желудочков;
• положение электрической оси сердца (ЭОС).

Диагностическое значение параметров ЭКГ

ЧСС

Сердце взрослого человека в норме сокращается от 60 до 90 раз в мин. При меньшем значении определяется брадикардия, а при большем – тахикардия, что необязательно является патологией. Так, значительная брадикардия свойственна тренированным спортсменам, особенно бегунам и лыжникам, а преходящая тахикардия вполне нормальна при душевных переживаниях.

У здоровых взрослых людей частота пульса соответствует частоте сердечных сокращений и равна 60 -90 за 1 минуту

Сердечный ритм

Нормальный сердечный ритм называют регулярным синусовым, т. е. генерируемом в синусовом узле сердца. Несинусовая генерация патологична, а нерегулярность указывает на один из видов аритмии.

Во время снятия ЭКГ пациента просят задержать дыхание для того, чтобы выявить возможную патологичную недыхательную аритмию. Серьезной проблемой является мерцательная аритмия (мерцание предсердий). При ней генерация сердечных импульсов происходит не в синусовом узле, а в клетках предсердий. Вследствие этого предсердия и желудочки сокращаются хаотично. Это способствует тромбообразованию и создает реальную угрозу инфаркта и инсульта. Для их предотвращения назначается пожизненная антиаритмическая и антитромботическая терапия.

Мерцательная аритмия – довольно частое заболевание в пожилом возрасте. Оно может быть бессимптомным, но создавать реальную угрозу здоровью и жизни. Следите за своим сердцем!

К аритмии относится и экстрасистолия. Экстрасистолой называется нештатное сокращение сердечной мышцы под воздействием лишнего электрического импульса, не исходящего из синусового узла. Различают предсердную, желудочковую и атриовентрикуляную экстрасистолию. Какие виды экстрасистол требуют вмешательства? Единичные функциональные экстрасистолы (обычно предсердные) часто возникают и при здоровом сердце на фоне стрессов или чрезмерных физических нагрузок. К потенциально опасным относятся групповые и частые желудочковые экстрасистолии.

Блокады

Атриовентрикулярной (A-V) блокадой называют нарушение проводимости электрических импульсов от предсердий к желудочкам. Вследствие этого они сокращаются несинхронно. При A-V блокаде, как правило, требуется лечения, а в тяжелых случаях – установка кардиостимулятора.

Нарушение проводимости внутри миокарда называется блокадой ножек пучка Гиса. Она может локализоваться на левой или правой ножке или на обеих вместе и быть частичной или полной. При этой патологии показано консервативное лечение.

Синоатриальная блокада – дефект проводимости от синусового узла к миокарду. Этот вид блокады возникает при других сердечных болезнях или при передозировке лекарственных препаратов. Требует консервативного лечения.

Инфаркт миокарда

Иногда ЭКГ выявляет инфаркт миокарда – некроз участка сердечной мышцы из-за прекращения его кровообращения. Причиной могут быть крупные атеросклеротические бляшки или резкий спазм сосудов. Тип инфаркта различают по степени поражения – мелкоочаговый (не Q-инфаркт) и обширный (трансмуральный, Q-инфаркт) виды, а также по локализации. Обнаружение признаков инфаркта предполагает срочную госпитализацию пациента.

ЭКГ при инфаркте миокарда

Обнаружение на кардиограмме рубцов свидетельствует о перенесенном когда-то инфаркте миокарда, возможно, безболевом и незамеченным пациентом.

Ишемические и дистрофические изменения

Ишемией сердца называется кислородное голодание его различных участков вследствие недостаточного кровоснабжения. Обнаружение такой патологии требует назначения противоишемических препаратов.

Дистрофическими называют нарушения обмена веществ в миокарде, не связанные с нарушениями кровообращения.

Синдром Вольфа–Паркинсона–Уайта

Это врожденное заболевание, заключающееся в существовании в миокарде аномальных путей проводимости. Если эта патология вызывает аритмические приступы, то необходимо лечение, а в тяжелых случаях – хирургическое вмешательство.

Гипертрофия желудочков – увеличение размеров или утолщение стенки. Чаще всего гипертрофия – следствие пороков сердца, гипертензии, легочных заболеваний. Не имеет самостоятельного диагностического значения и положение ЭОС. В частности, при гипертензии определяется горизонтальное положение или отклонение влево. Имеет значение и комплекция. У худощавых людей, как правило, положение ЭОС – вертикальное.

Особенности ЭКГ у детей

Для детей в возрасте до года считаются нормальными тахикардия до 140 ударов в мин., колебания ЧСС при снятии ЭКГ, неполная блокада правой ножки пучка Гиса, вертикальная ЭОС. В возрасте до 6 лет допустима ЧСС до 128 ударов в мин. Дыхательная аритмия характерна для возраста от 6 до 15 лет.

Важные сведения о состоянии сердца врачи получают с помощью ЭКГ (электрокардиографии). Это несложное исследование позволяет выявить у взрослых и у детей опасные заболевания сердечно-сосудистой системы и предотвратить их дальнейшее развитие.

Электрокардиография дает подробные данные о состоянии сердца

ЭКГ – что это такое?

Электрокардиография (кардиограмма) представляет собой определение электрической активности сердца.

С помощью процедуры можно выяснить:

• частоту сокращений и проводимость сердца;
• наличие блокад;
• размеры желудочков и предсердий;
• уровень кровоснабжения сердечной мышцы.

Кардиограмма является основным исследованием, которое способно выявить ряд опасных заболеваний – инфаркт миокарда, пороки сердца, сердечную недостаточность, аритмию.

Кардиограмма помогает выявить отклонения в работе сердца

Благодаря ЭКГ можно обнаружить не только сердечные нарушения, но и патологии в лёгких, эндокринной системе (сахарный диабет), сосудах (повышенный холестерин, высокое давление).

Чтобы пройти обследование сердца специальной подготовки не требуется. В государственных больницах для проведения ЭКГ нужно направление от лечащего врача, процедура бесплатная.

Частным клиникам направление не обязательно, но здесь исследование платное:

• цена регистрации кардиограммы без расшифровки – 520–580 р.;
• стоимость самой расшифровки – от 430 р.;
• ЭКГ на дому – от 1270 до 1900 р.

Стоимость процедуры зависит от методики проведения и уровня квалификации больницы.

Методики проведения ЭКГ

Для комплексной диагностики сердечной деятельности есть несколько методик проведения электрокардиограммы – классическая кардиограмма сердца, ЭКГ по Холтеру и стресс-ЭКГ.

Классическая кардиограмма

Наиболее распространённый и простой способ изучения силы и направления электрических токов, которые появляются в процессе каждого толчка сердечной мышцы. Длительность процедуры не превышает 5 минут.

За это время специалистам удаётся:

• изучить электрическую проводимость сердца;
• выявить сердечный приступ перикардит;
• изучить камеры сердца, выявить утолщение их стенок;
• определить эффективность назначенной терапии (как работает сердце после приёма тех или иных лекарств).

Классическая кардиограмма это простой и доступный метод исследования сердца

Недостатком такого метода является то, что проводится он в состоянии покоя. Поэтому, патологии, которые проявляются при нагрузках (эмоциональных, физических) или в период сна, такой способ диагностики зафиксировать не сможет. В этих случаях врач опирается на жалобы пациента, основные признаки и может назначить другие виды исследования.

Методика позволяет выявить патологии, которые не проявляются в спокойном состоянии. Аппарат записывает сердечную деятельность на протяжении суток и даёт возможность определить момент сбоя в привычных для пациента условиях (при физических нагрузках, во время стресса, во сне, при ходьбе или беге).

Благодаря холтеровскому исследованию, есть возможность:

• определить в какие моменты появляется нерегулярный сердечный ритм и что его провоцирует;
• выявить источник чувства сдавливания или жжения в груди, обмороков или головокружения.

Сердечные ритмы по холтеровскому методу измеряются не менее суток

Стресс-ЭКГ – это мониторинг работы сердца во время нагрузки (упражнения на беговой дорожке, занятия на велотренажёре). Он выполняется в том случае, когда у больного наблюдаются периодические нарушения в сердечной деятельности, которые в состоянии покоя электрокардиография выявить не может.

ЭКГ с нагрузкой даёт возможность:

• выявить факторы, провоцирующие ухудшение состояния в период физических нагрузок;
• найти причину резких скачков давления или нерегулярного сердцебиения;
• вести контроль за нагрузками после сердечного приступа или операционного вмешательства.

Исследование позволяет подобрать наиболее подходящую терапию, и наблюдать за действием лекарственных препаратов.

Стресс-ЭКГ проводится для исследования работы сердца под нагрузками

Показания к электрокардиографии

Обычно кардиограмму сердца назначают, исходя из жалоб пациента и наличия неприятной симптоматики:

• скачки давления, чаще в сторону повышения;
• затруднённое дыхание, переходящее в одышку даже в спокойном состоянии;
• болевые ощущения в области сердца;
• шумы в сердце;
• сахарный диабет;
• разрушение суставов и мышц с поражением сосудов и сердца (ревматизм);
• беспричинное нарушение пульса.

Кардиограмму всегда назначают после инсульта, частых обмороков, а также перед любым оперативным вмешательством.

При частых болях в сердце необходимо сделать кардиограмму

Подготовка к исследованию

Особой подготовки электрокардиография не требует. Для более достоверных показателей специалисты рекомендуют придерживаться несложных правил накануне исследования.

1. Отдых. Нужно хорошо выспаться, избегать эмоциональных всплеском и стрессовых ситуаций, не перенапрягать организм физическими нагрузками.
2. Еда. Перед процедурой не переедать. Иногда врачи рекомендуют проходить мониторинг сердца натощак.
3. Питьё. За несколько часов до прохождения кардиограммы рекомендуется употреблять меньше жидкости, чтобы снизить нагрузку на сердце.
4. Медитация. Перед самой процедурой нужно успокоиться, сделать глубокий вдох, затем выдох. Нормализация дыхания положительно воздействует на работу сердечно-сосудистой системы.

Перед проведением ЭКГ необходимо хорошо выспаться

Как проводится ЭКГ?

Многие сталкивались с кардиограммой сердца и знают, что процедура занимает 5-7 минут и состоит из нескольких этапов.

1. Пациенту нужно оголить грудную клетку, предплечья, запястья и голени. Лечь на кушетку.
2. Специалист обрабатывает зоны, где будут прилегать электроды, спиртом и специальным гелем, что способствует лучшему прилеганию проводков.
3. После закрепления манжет и присосок включается кардиограф. Принцип работы его заключается в том, что он с помощью электродов считывает ритмичность сердечных сокращений и фиксирует любые нарушения в работе жизненно важного органа в виде графических данных.

Полученная кардиограмма требует расшифровки, которую проводит кардиолог.

Для измерения сердечных ритмов в области сердца помещаются специальные присоски

Противопоказания электрокардиографии

Обычное ЭКГ не вредит организму. Аппаратура считывает только сердечные токи и не влияет на остальные органы. Поэтому его можно делать при беременности, детям и взрослым.

А вот электрокардиография с нагрузкой имеет серьёзные противопоказания:

• гипертония третьей стадии;
• тяжёлые нарушения кровообращения;
• тромбофлебит в обострении;
• инфаркт миокарда в остром периоде;
• увеличение стенок сердца;
• тяжёлые заболевания инфекционного характера.

Нельзя делать кардиограмму при тромбофлебите

Расшифровка результатов

Данные кардиографа отражают работу жизненно важного органа и являются основой для постановки диагноза.

Алгоритм анализа ЭКГ

Последовательность изучения сердечной деятельности состоит из нескольких этапов:

1. Оценка работы сердечной мышцы – ритм и сокращение органа. Изучение интервалов и выявление блокад.
2. Оценка сегментов ST и определение патологических зубцов Q.
3. Изучение зубцов Р.
4. Исследование левого и правого желудочка с целью выявления их гипертрофии.
5. Изучение расположения сердца и определение его электрической оси.
6. Изучение зубца Т и других изменений.

Анализ электрокардиография состоит из 3 основных показателей, которые схематически изображены на ленте кардиографа:

• зубцы (возвышения или углубления с острыми концами над прямой линией);
• сегменты (отрезки, соединяющие зубцы);
• интервал (расстояние, состоящее из зубца и сегмента).

При расшифровке кардиограммы во внимание берутся такие параметры, как:

• систолический показатель – количество крови, которое выбрасывается желудочком за 1 сокращение;
• минутный показатель – объём пропускаемой крови через желудочек за 1 минуту;
• частота сердечных сокращений (ЧСС) – количество толчков сердца за 60 секунд.

Проанализировав все характеристики, можно увидеть общую клиническую картину сердечной деятельности.

Норма ЭКГ у взрослых

Самостоятельно расшифровать полученную схему неопытному человеку не удастся, но иметь общее представление об состоянии всё же можно. Для этого необходимо разобраться в основных характеристиках подобного мониторирования в пределах нормы.

Таблица «Показатели хорошей ЭКГ»

Как выглядят основные показатели деятельности сердца в кардиограмме показано на фото.

Норма кардиограммы у детей

Некоторые параметры ЭКГ у ребёнка отличаются от взрослых показателей и зависят от возраста:

1. Сердечный ритм – от 135 (у новорождённого младенца) до 75–80 (у подростка).
2. ЭОС (электрическая ось сердца) – в норме суммарный угол вектора электрической силы не должен превышать 45–70 градусов. У новорождённого сердце отклонено вправо, у детей до 14 лет – вертикальное расположение оси.
3. Ритм сердца – синусовый.

Расположение и длительность зубцов соответствуют нормальной кардиограмме взрослого человека.

Нормальные сердечные показатели у ребенка

Любые отклонения от нормы в расшифровке кардиограммы являются поводом к более детальному обследованию человека.

Выделяют несколько конечных результатов ЭКГ:

• низкоамплитудная ЭКГ – снижение высоты зубцов (комплекса QRS) во всех отведениях – частый признак дистрофии миокарда;
• пограничная или нетипичная ЭКГ – некоторые параметры не соответствуют нормам, но и не относятся к тяжёлым патологиям.
• патологическая ЭКГ – серьёзные отклонения в сердечной деятельности, которые требуют немедленного врачебного вмешательства.

Кардиограмма с отклонениями

Не все изменения в кардиограмме нужно воспринимать как показатель серьёзных проблем с сердцем. Нарушения ритма или сокращение ширины сегментов между зубцами у здорового человека может быть следствием эмоционального перенапряжения, стресса, физической нагрузки. В таком случае лучше пройти мониторирование снова и перепроверить результаты.

Таблица «Патологические нарушения сердечной деятельности»

Указанная интерпретация ЭКГ даёт возможность неопытному человеку примерно ориентироваться в общей схеме ЭКГ. Важно помнить, что читать электрокардиографию и делать соответствующие заключения может только специалист. Поэтому не нужно пытаться поставить себе диагноз самостоятельно.

Опасно ли проводить ЭКГ?

Классическая кардиограмма сердца просто считывает сердечные импульсы и передаёт их на бумажный носитель. Аппарат не воздействует ни на сердце, ни на другие органы. Поэтому ЭКГ не представляет опасности для детей и взрослых. Его можно смело делать даже новорождённому ребёнку и женщинам во время беременности.

Мониторирование сердечной деятельности с помощью ЭКГ позволяет быстро и надёжно получить анализ состояния сердца. Благодаря такому методу в короткие сроки возможно обнаружить тяжёлые заболевания сердечно-сосудистой системы, проверить эффективность лечения препаратами и выявить заболевания других органов. Кардиография полностью безопасна для здоровья человека (противопоказания имеет только ЭКГ с нагрузкой).

Электрокардиограф с помощью датчика регистрирует и записывает параметры деятельности сердца, которые распечатываются на специальной бумаге. Выглядят они как вертикальные линии (зубцы), высота и расположение которых относительно оси сердца учитываются при расшифровке рисунка. Если ЭКГ в норме, импульсы представляют собой четкие ровные линии, которые следуют с определенным интервалом в строгой последовательности.

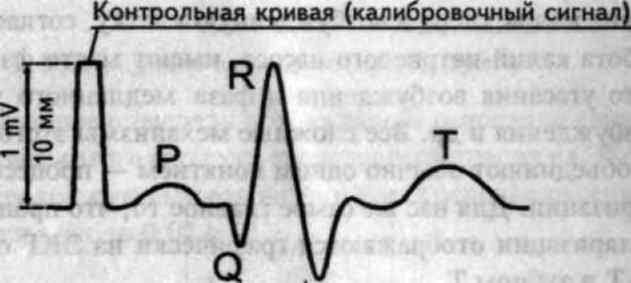

Исследование ЭКГ состоит из следующих показателей:

1. Зубец Р. Отвечает за сокращения левого и правого предсердий.
2. Интервал P-Q (R) — расстояние между зубцом R и QRS-комплексом (начало зубца Q или R). Показывает длительность прохождения импульса через желудочки, пучок Гиса и атриовентрикулярный узел обратно к желудочкам.
3. QRSТ-комплекс — равен систоле (момент мышечного сокращения) желудочков. Волна возбуждения распространяется с разным интервалом в различных направлениях, образуя зубцы Q, R, S.
4. Зубец Q. Показывает начало распространение импульса по межжелудочковой перегородке.
5. Зубец S. Отражает окончание распределения возбуждения через межжелудочковую перегородку.
6. Зубец R. Соответствует раздаче импульса по правому и левому миокарду желудочков.
7. Сегмент (R) ST. Это путь импульса от конечной точки зубца S (при его отсутствии — зубца R) к началу Т.
8. Зубец Т. Показывает процесс реполяризации миокарда желудочков (подъем желудочного комплекса в сегменте ST).

В видео рассмотрены основные элементы, из которых состоит электрокардиограмма. Взято с канала «MEDFORS».

Как расшифровать кардиограмму

1. Возраст и половая принадлежность.
2. Клетки на бумаге состоят из горизонтальных и вертикальных линий с крупными и мелкими ячейками. Горизонтальные — отвечают за периодичность (время), вертикальные — это вольтаж. Большой квадрат равен 25 маленьким, каждая сторона которого — это 1 мм и 0,04 секунды. Большому квадрату соответствует значение 5 мм и 0,2 секунды, а 1 см вертикальной линии — это 1 мВ напряжения.
3. Анатомическую ось сердца можно определить с помощью вектора направления зубцов Q, R, S. В норме импульс должен проводиться через желудочки влево и вниз под углом 30-70º.
4. Чтение зубцов зависит от вектора распределения волны возбуждения на оси. Амплитуда отличается в разных отведениях, а часть рисунка может отсутствовать. Направление вверх от изолинии считается положительным, вниз — отрицательным.
5. Электрические оси отведений Ι, ΙΙ, ΙΙΙ имеют разное расположение по отношению к оси сердца, отображаясь соответственно с различной амплитудой. Отведения AVR, AVF и AVL показывают отличие потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и направо, поэтому бо́льшая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца (ЭОС), поэтому в сумме QRS-комплекс близок к нулю.

Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на картинке, могут свидетельствовать о следующем:

• мышечный тремор (мелкие колебания с разной амплитудой);
• озноб;
• плохой контакт кожи и электрода;
• неисправность одного или нескольких проводов;
• помехи бытовых электроприборов.

Регистрация сердечных импульсов происходит с помощью электродов, которые соединяют электрокардиограф с конечностями человека и грудной клеткой.

Пути, по которым следуют разряды (отведения), имеют такие обозначения:

• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (отображение отведений зеркальное).

Обозначения грудных отведений:

Зубцы, сегменты и интервалы

Интерпретировать самостоятельно значение показателей можно с помощью норм ЭКГ для каждого из них:

1. Зубец Р. Должен иметь положительное значение в отведениях Ι-ΙΙ и быть двухфазным в V1.
2. PQ-интервал. Равен сумме времени сокращения сердечных предсердий и их проведения через AV узел.
3. Зубец Q. Должен идти перед R и иметь отрицательное значение. В отделениях Ι, AVL, V5 и V6 он может присутствовать при длине не более 2 мм. Его наличие в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
4. QRS-комплекс. Рассчитывается по клеточкам: нормальная ширина — это 2-2,5 клетки, интервал — 5, амплитуда в грудном отделе — 10 маленьких квадратиков.
5. Сегмент S-T. Для определения значения нужно посчитать количество клеток от точки J. В норме их — 1,5 (60 мсек).
6. Зубец Т. Должен совпадать с направлением QRS. Имеет отрицательное значение в отведениях: ΙΙΙ, AVL, V1 и стандартное положительное — Ι, ΙΙ, V3-V6.
7. Зубец U. Если этот показатель отображается на бумаге, он может возникать в непосредственной близости к зубцу Т и сливаться с ним. Высота его составляет 10% от Т в отделениях V2-V3 и свидетельствует о наличии брадикардии.

Как подсчитать частоту сокращений сердца

Схема расчета сердечного ритма выглядит так:

1. Определить высокие зубцы R на изображение ЭКГ.
2. Найти большие квадраты между вершинами R — это частота сердечных сокращений.
3. Рассчитать по формуле: ЧСС=300/количество квадратов.

Например, между вершинами находится 5 квадратов. ЧСС=300/5=60 уд/мин.

Фотогалерея

Обозначения для расшифровки исследования На рисунке изображен нормальный синусовый ритм сердца Мерцательная аритмия Метод определения ЧСС На фото диагностика ишемической болезни сердца Инфаркт миокарда на электрокардиограмме

Что такое аномальная ЭКГ

Ненормальная электрокардиограмма — это отклонения результатов исследования от нормы. Работа врача в этом случае — определять уровень опасности аномалий в расшифровке исследования.

Аномальные результаты ЭКГ могут говорить о наличии следующих проблем:

• форма и размер сердца или одной его стенки заметно изменены;
• нарушение баланса электролитов (кальций, калий, магний);
• ишемия;
• сердечный приступ;
• изменение нормального ритма;
• побочный эффект от принимаемых медицинских препаратов.

Как выглядит ЭКГ в норме и при патологии

Параметры электрокардиограммы у взрослых мужчин и женщин представлены в таблице и выглядят так:

Какая должна быть кардиограмма у здорового человека

Показания хорошей кардиограммы взрослого человека:

В видео представлено сравнение кардиограммы здорового и больного человека и дана правильная интерпретация получаемых данных. Взято с канала «Жизнь гипертоника».

Показатели у взрослых

Пример нормальной ЭКГ у взрослых людей:

Показатели у детей

Параметры электрокардиограммы у детей:

Нарушения ритма при расшифровке ЭКГ

Нарушение сердечного ритма может наблюдаться у здоровых людей и являться вариантом нормы. Наиболее часто встречаются разновидности аритмии и отступления проводящей системы. В процессе интерпретации полученных данных важно учитывать все показатели электрокардиограммы, а не каждый в отдельности.

Аритмии

Нарушение сердечного ритма может быть таким:

1. Синусовая аритмия. Колебания амплитуды RR варьируются в пределах 10%.
2. Синусовая брадикардия. PQ=12 секундам, частота сердечных сокращений меньше 60 уд/мин.
3. Тахикардия. Частота сердечных сокращений у подростков — более 200 уд/мин, у взрослых — более 100-180. Во время желудочковой тахикардии показатель QRS выше 0,12 сек, синусовой — незначительно превышает норму.
4. Экстрасистолы. Внеочередное сокращение сердца допустимо в единичных случаях.
5. Пароксизмальная тахикардия. Увеличение числа сердечных сокращений до 220 в мин. Во время приступа наблюдается слияние QRS и P. Диапазон между R и Р из следующего сокращения
6. Мерцательная аритмия. Сокращение предсердий равно 350-700 в мин, желудочков — 100-180 в мин, Р отсутствует, колебания по изолинии.
7. Трепетание предсердий. Сокращение предсердий равно 250-350 в мин, желудочные сокращения становятся реже. Пилообразные волны в отделениях ΙΙ-ΙΙΙ и V1.

Отклонение положения ЭОС

На проблемы со здоровьем может указывать смещение вектора ЭОС:

1. Отклонение вправо больше чем на 90º. В сочетании с превышением высоты S над R сигнализирует о патологиях правого желудочка и блокаду пучка Гиса.
2. Отклонение влево на 30-90º. С патологическим соотношением высоты S и R — левожелудочковая гипертрофия, блокада ножки пучка Гиса.

Отклонения положения ЭОС могут сигнализировать о следующих болезнях:

• инфаркт;
• отек легких;
• ХОЗЛ (хроническое обструктивное заболевание легких).

Нарушение проводящей системы

Заключение ЭКГ может включать следующие патологии проводящей функции:

• АВ-блокада Ι степени — расстояние между зубцами P и Q превышает интервал в 0,2 секунды, последовательность пути выглядит так — P-Q-R-S;
• АВ-блокада ΙΙ степени — PQ вытесняют QRS (тип Мобитц 1) или QRS выпадает по длине PQ (тип Мобитц 2);
• полная АВ-блокада — частота сокращений предсердий больше, чем желудочков, PP=RR, длина PQ разная.

Отдельные заболевания сердца

Детальная расшифровка электрокардиограммы может показывать следующие патологические состояния:

Видео

В видеокурсе «ЭКГ под силу каждому» рассмотрены нарушения сердечного ритма. Взято с канала «MEDFORS».

ЭКГ (электрокардиография, или попросту, кардиограмма) является основным методом исследования сердечной деятельности. Метод настолько прост, удобен, и, вместе с тем, информативен, что к нему прибегают повсеместно. К тому же ЭКГ абсолютно безопасна, и к ней нет противопоказаний.

Поэтому ее используют не только диагностики сердечно-сосудистых заболеваний, но и в качестве профилактики при плановых медицинских осмотрах, перед спортивными соревнованиями. Помимо этого ЭКГ регистрируют для определения пригодности к некоторым профессиям, связанным с тяжелыми физическими нагрузками.

Наше сердце сокращается под действием импульсов, которые проходят по проводящей системе сердца. Каждый импульс представляет собой электрический ток. Этот ток зарождается в месте генерации импульса в синсусовом узле, и далее идет на предсердия и на желудочки. Под действием импульса происходит сокращение (систола) и расслабление (диастола) предсердий и желудочков.

Причем систолы и диастолы возникают в строгой последовательности – сначала в предсердиях (в правом предсердии чуть раньше), а затем в желудочках. Только так обеспечивается нормальная гемодинамика (кровообращение) с полноценным снабжением кровью органов и тканей.

Электрические токи в проводящей системе сердца создают вокруг себя электрическое и магнитное поле. Одна из характеристики этого поля – электрический потенциал. При ненормальных сокращениях и неадекватной гемодинамике величина потенциалов будет отличаться от потенциалов, свойственных сердечным сокращениям здорового сердца. В любом случае, как в норме, так и при патологии электрические потенциалы ничтожно малы.

Но ткани обладают электропроводностью, и поэтому электрическое поле работающего сердца распространяется по всему организму, а потенциалы можно фиксировать на поверхности тела. Все, что для этого нужно – это высокочувствительный аппарат, снабженный датчиками или электродами. Если с помощью этого аппарата, именуемого электрокардиографом, регистрировать электрические потенциалы, соответствующие импульсам проводящей системы, то можно судить о работе сердца и диагностировать нарушения его работы.

Эта идея легла в основу соответствующей концепции, разработанной голландским физиологом Эйнтховеном. В конце XIX в. этот ученый сформулировал основные принципы ЭКГ и создал первый кардиограф. В упрощенном виде электрокардиограф представляет собой электроды, гальванометр, систему усиления, переключатели отведений, и регистрирующее устройство. Электрические потенциалы воспринимаются электродами, которые накладываются на различные участки тела. Выбор отведения осуществляется с помощью переключателя аппарата.

Поскольку электрические потенциалы ничтожно малы, они сначала усиливаются, а затем подаются на гальванометр, а оттуда, в свою очередь на регистрирующее устройство. Это устройство представляет собой чернильный самописец и бумажную ленту. Уже вначале XX в. Эйнтховен впервые применил ЭКГ в диагностических целях, за что и был удостоен Нобелевской премии.

ЭКГ Треугольник Эйнтховена

Согласно теории Эйнтховена сердце человека, расположенное в грудной клетке со смещением влево, находится в центре своеобразного треугольника. Вершины этого треугольника, который так и называют треугольником Эйнтховена, образованы тремя конечностями – правой рукой, левой рукой, и левой ногой. Эйнтховен предложил регистрировать разницу потенциалов между электродами, накладываемыми на конечности.

Разница потенциалов определяется в трех отведениях, которые именуют стандартными, и обозначают римскими цифрами. Эти отведения являются сторонами треугольника Эйнтховена. При этом в зависимости от отведения, в котором происходит запись ЭКГ, один и тот же электрод может быть активным, положительным (+), или отрицательным (-):

1. Левая рука (+) – правая рука (-)
2. Правая рука (-) – левая нога (+)

• Левая рука (-) – левая нога (+)

Рис. 1. Треугольник Эйнтховена.

Немногим позже было предложено регистрировать усиленные однополюсные отведения от конечностей – вершин треугольника Эйтховена. Эти усиленные отведения обозначают английскими аббревиатурами aV (augmented voltage – усиленный потенциал).

aVL (left) – левая рука;

aVR (right) – правая рука;

aVF (foot) – левая нога.

В усиленных однополюсных отведениях определяется разность потенциалов между конечностью, на которую накладывается активный электрод, и средним потенциалом двух других конечностей.

В середине XX в. ЭКГ была дополнена Вильсоном, который помимо стандартных и однополюсных отведений предложил регистрировать электрическую активность сердца с однополюсных грудных отведений. Эти отведения обозначают буквой V. При ЭКГ исследовании пользуются шестью однополюсными отведениями, расположенными на передней поверхности грудной клетки.

Поскольку сердечная патология, как правило, случаев затрагивает левый желудочек сердца, большинство грудных отведений V располагаются в левой половине грудной клетки.

Рис. 2.

V 1 – четвертое межреберье у правого края грудины;

V 2 – четвертое межреберье у левого края грудины;

V 3 – середина между V 1 и V 2 ;

V 4 – пятое межреберье по среднеключичной линии;

V 5 – по горизонтали по передней подмышечной линии на уровне V 4 ;

V 6 – по горизонтали по средней подмышечной линии на уровне V 4 .

Эти 12 отведений (3 стандартных + 3 однополюсных от конечностей + 6 грудных) являются обязательными. Их регистрируют и оценивают во всех случаях проведения ЭКГ с диагностической или с профилактической целью.

Помимо этого существует ряд дополнительных отведений. Их регистрируют редко и по определенным показаниям, например, когда нужно уточнить локализацию инфаркта миокарда, диагностировать гипертрофию правого желудочка, предсердий, и т.д. К дополнительным ЭКГ отведениям относят грудные:

V 7 – на уровне V 4 -V 6 по задней подмышечной линии;

V 8 – на уровне V 4 -V 6 по лопаточной линии;

V 9 – на уровне V 4 -V 6 по околопозвоночной (паравертебральной) линии.

В редких случаях для диагностики изменений верхних отделов сердца грудные электроды могут располагаться на 1-2 межреберья выше, чем обычно. При этом обозначают V 1 , V 2 , где верхний индекс отображает, на какое количество межреберий выше располагается электрод.

Иногда для диагностики изменений в правых отделах сердца грудные электроды накладывают на правую половину грудной клетки в точках, которые симметричны таковым при стандартной методике регистрации грудных отведений в левой половине грудной клетки. В обозначении таких отведений используют букву R , что значит right, правый – В 3 R , В 4 R .

Кардиологи иногда прибегают к двуполюсным отведениям, в свое время предложенным немецким ученым Небом. Принцип регистрации отведений по Небу приблизительно такой же, как и регистрации стандартних отведений I, II, III. Но для того чтобы образовался треугольник, электроды накладывают не на конечности, а на грудную клетку.

Электрод от правой руки руки устанавливают во втором межреберье у правого края грудины, от левой руки – по задній подмышечной линии на уровне вертушки сердца, а от левой ноги – непосредственно в точку проекции вертушки сердца, соответствующую V 4 . Между этими точками регистрируют три отведения, которые обозначают латинскими буквами D, A, I:

D (dorsalis) – заднее отведение, соответствует стандартному отведению I, имеет сходство с V 7 ;

A (anterior) – переднее отведение, соотвествует стандартному отведению II, имеет сходство с V 5 ;

I (inferior) – нижнее отведение, соответствует стандартному отведению III, имеет сходство с V 2 .

Для диагностики заднебазальных форм инфаркта регистрируют отведения по Слопаку, обозначаемые буквой S. При регистрации отведений по Слопаку електрод, накладываемый на левую руку, устанавливают по левой задней подмышечной линии на уровне верхушечного толчка, а електрод от правой руки перемещают поочередно в четыре точки:

S 1 – у левого края грудины;

S 2 –по среднеключичной линии;

S 3 – посредине между С 2 и С 4 ;

S 4 – по передней подмышечной линии.

В редких случаях для проведения ЭКГ диагностики прибегают к прекардиальному картированию, когда 35 электродов в 5 рядов по 7 в каждом располагаются на левой переднебоковой поверхности грудной клетки. Иногда электроды располагают в эпигастральной области, продвигают в пищевод на расстоянии 30-50 см от резцов, и даже вводят в полость камер сердца при его зондировании через крупные сосуды. Но все эти специфические методики регистрации ЭКГ осуществляются только в специализированных центрах, имеющих необходимое для этого оснащение и квалифицированных врачей.

Методика ЭКГ

В плановом порядке запись ЭКГ проводится в специализированном помещении, оборудованном электрокардиографом. В некоторых современных кардиографах вместо обычного чернильного самописца используется термопечатающий механизм, который с помощью тепла выжигает кривую кардиограммы на бумаге. Но в этом случае для кардиограммы нужна особая бумага или термобумага. Для наглядности и удобства подсчета параметров ЭКГ в кардиографах используют миллиметровую бумагу.

В кардиографах последних модификаций ЭКГ выводится на экран монитора, посредством прилагаемого программного обеспечения расшифровывается, и не только распечатывается на бумаге, но и сохраняется на цифровом носителе (диск, флешка). Несмотря на все эти усовершенствования принцип устройства кардиографа регистрации ЭКГ практически не изменился с того времени, как его разработал Эйнтховен.

Большинство современных электрокардиографов являются многоканальными. В отличие от традиционных одноканальных приборов они регистрируют не одно, а несколько отведений сразу. В 3-х канальных аппаратах регистрируются сначала стандартные I, II, III, затем усиленные однополюсные отведения от конечностей aVL , aVR, aVF, и затем грудные – V 1-3 и V 4-6 . В 6-канальных электрокардиографах сначала регистрируют стандартные и однополюсные отведения от конечностей, а затем все грудные отведения.

Помещение, в котором осуществляется запись, должно быть удалено от источников электромагнитных полей, рентгеновского излучения. Поэтому кабинет ЭКГ не следует размещать в непосредственной близости от рентгенологического кабинета, помещений, где проводятся физиотерапевтические процедуры, а также электромоторов, силовых щитов, кабелей, и т.д.

Специальная подготовка перед записью ЭКГ не проводится. Желательно чтобы пациент был отдохнувшим и выспавшимся. Предшествующие физические и психоэмоциональные нагрузки могут сказаться на результатах, и поэтому нежелательны. Иногда прием пищи тоже может отразиться на результатах. Поэтому ЭКГ регистрируют натощак, не ранее чем через 2 часа после еды.

Во время записи ЭКГ обследуемый лежит на ровной жесткой поверхности (на кушетке) в расслабленном состоянии. Места для наложения электродов должны быть освобождены от одежды.

Поэтому нужно раздеться до пояса, голени и стопы освободить от одежды и обуви. Электроды накладываются на внутренние поверхности нижних третей голеней и стоп (внутренняя поверхность лучезапястных и голеностопных суставов). Эти электроды имеют вид пластин, и предназначены для регистрации стандартных отведений и однополюсных отведений с конечностей. Эти же электроды могут выглядеть как браслеты или прищепки.

При этом каждой конечности соответствует свой собственный электрод. Чтобы избежать ошибок и путаницы, электроды или провода, посредством которых они подключаются к аппарату, маркируют цветом:

• К правой руке – красный;
• К левой руке – желтый;
• К левой ноге – зеленый;
• К правой ноге – черный.

Зачем нужен черный электрод? Ведь правая нога не входит в треугольник Эйнтховена, и с нее не снимаются показания. Черный электрод предназначен для заземления. Согласно основным требованиям безопасности вся электроаппаратура, в т.ч. и электрокардиографы, должны быть заземлена.

Для этого кабинеты ЭКГ снабжаются заземляющим контуром. А если ЭКГ записывается в неспециализированном помещении, например, на дому работниками скорой помощи, аппарат заземляют на батарею центрального отопления или на водопроводную трубу. Для этого есть специальный провод с фиксирующим зажимом на конце.

Электроды для регистрации грудных отведений имеют вид груши-присоски, и снабжены проводом белого цвета. Если аппарат одноканальный, присоска одна, и ее передвигают по требуемым точкам на грудной клетке.

В многоканальных приборах этих присосок шесть, и их тоже маркируют цветом:

V 1 – красный;

V 2 – желтый;

V 3 – зеленый;

V 4 – коричневый;

V 5 – черный;

V 6 – фиолетовый или синий.

Важно, чтобы все электроды плотно прилегали к коже. Сама кожа должна быть чистой, лишенной сально-жировых и потовых выделений. В противном случае качество электрокардиограммы может ухудшиться. Между кожей и электродом возникают наводные токи, или попросту, наводка. Довольно часто наводка возникает у мужчин с густым волосяным покровом на грудной клетке и на конечностях. Поэтому здесь особо тщательно нужно следить за тем, чтобы контакт между кожей и электродом не был нарушен. Наводка резко ухудшает качество электрокардиограмме, на которой вместо ровной линии отображаются мелкие зубцы.

Рис. 3. Наводные токи.

Поэтому место наложения электродов рекомендуют обезжирить спиртом, смачивают мыльным раствором или токопроводящим гелем. Для электродов с конечностей подойдут и марлевые салфетки, смоченные с физраствором. Однако следует учитывать, что физраствор быстро высыхает, и контакт может нарушиться.

Перед тем как проводить запись, необходимо проверить калибровку прибора. Для этого на нем есть специальная кнопка – т.н. контрольный милливольт. Данная величина отображает высоту зубца при разнице потенциалов 1 милливольт (1 мV). В электрокардиографии принято значение контрольного милливольта в 1 см. Это значит, что при разнице электрических потенциалов в 1 мV высота (или глубина) ЭКГ зубца равна 1 см.

Рис. 4. Каждой записи ЭКГ должна предшествовать проверка контрольного милливольта.

Запись электрокардиограмм осуществляется при скорости движения ленты от 10 до 100 мм/с. Правда, крайние значения используются очень редко. В основном кардиограмму записывают со скоростью 25 или 50 мм/с. Причем последняя величина, 50 мм/с, является стандартной, и чаще всего используемой. Скорость 25 мм/ч применяют там, где нужно регистрировать наибольшее количество сокращений сердца. Ведь чем меньше скорость движения ленты, тем большее количество сокращений сердца она отображает в единицу времени.

Рис. 5. Одна и та же ЭКГ, записанная со скоростью 50 мм/с и 25 мм/с.

Запись ЭКГ проводится при спокойном дыхании. При этом обследуемый не должен разговаривать, чихать, кашлять, смеяться, делать резкие движения. При регистрации III стандартного отведения может потребоваться глубокий вдох с кратковременной задержкой дыхания. Делается это для того чтобы отличить функциональные изменения, которые довольно часто обнаруживаются в этом отведении, от патологических.

Участок кардиограммы с зубцами, соответствующий систоле и диастоле сердца, именуют сердечным циклом. Обычно в каждом отведении регистрируют 4-5 сердечных циклов. В большинстве случаев этого достаточно. Однако при нарушениях сердечного ритма, при подозрении на инфаркт миокарда может потребоваться запись до 8-10 циклов. Для перехода с одного отведения на другой медсестра пользуется специальным переключателем.

По окончании записи обследуемого освобождают от электродов, и ленту подписывают – в самом ее начале указывают Ф.И.О. и возраст. Иногда для детализации патологии или определения физической выносливости ЭКГ проводят на фоне медикаментозных или физических нагрузок. Медикаментозные тесты проводят с различными препаратами – атропином, курантилом, калия хлоридом, бета-адреноблокаторами. Физические нагрузки осуществляются на велотренажере (велоэргометрия), с ходьбой на беговой дорожке, или пешими прогулками на определенные расстояния. Для полноты информации ЭКГ регистрируется до нагрузки и после, а также непосредственно во время велоэргометрии.

Многие негативные изменения работы сердца, например, нарушения ритма, имеют преходящий характер, и могут не выявляться во время записи ЭКГ даже с большим количеством отведений. В этих случаях проводят холтеровское мониторирование – записывают ЭКГ по Холтеру в непрерывном режиме в течение суток. Портативный регистратор, снабженный электродами, крепят к телу пациента. Затем пациент направляется домой, где ведет обычный для себя режим. По истечении суток регистрирующее устройство снимают, и расшифровывают имеющиеся данные.

Нормальная ЭКГ выглядит примерно следующим образом:

Рис. 6. Лента с ЭКГ

Все отклонения в кардиограмме от срединной линии (изолинии) именуют зубцами. Отклоненные вверх от изолинии зубцы принято считать положительными, вниз – отрицательными. Промежуток между зубцами называют сегментом, а зубец и соответствующий ему сегмент – интервалом. Прежде чем выяснить, что представляет собой тот или иной зубец, сегмент или интервал, стоит вкратце остановиться на принципе формирования ЭКГ кривой.

В норме сердечный импульс зарождается в синоатриальном (синусовом) узле правого предсердия. Затем он распространяется на предсердия – сначала правое, затем левое. После этого импульс направляется в предсердно-желудочковый узел (атриовентрикулярное или АВ-соединение), и далее по пучку Гиса. Ветви пучка Гиса или ножки (правая, левая передняя и левая задняя) заканчиваются волокнами Пуркинье. С этих волокон импульс распространяется непосредственно на миокард, приводя к его сокращению – систоле, которая сменяется расслаблением – диастолой.

Прохождение импульса по нервному волокну и последующее сокращение кардиомиоцита – сложный электромеханический процесс, в ходе которого меняются значения электрических потенциалов по обе стороны мембраны волокна. Разница между этими потенциалами называют трансмембранным потенциалом (ТМП). Эта разница обусловлена неодинаковой проницаемостью мембраны для ионов калия и натрия. Калия больше внутри клетки, натрия – вне ее. При прохождении импульса эта проницаемость изменяется. Точно так же изменяется соотношение внутриклеточного калия и натрия, и ТМП.

При прохождении возбуждающего импульса ТМП внутри клетки повышается. При этом изолиния смещается вверх, образуя восходящую часть зубца. Данный процесс именуют деполяризацией. Затем после прохождения импульса ТМП старается принять исходное значение. Однако проницаемость мембраны для натрия и калия не сразу приходит в норму, и занимает определенное время.

Этот процесс, именуемый реполяризацией, на ЭКГ проявляется отклонением изолинии вниз и образованием отрицательного зубца. Затем поляризация мембраны принимает исходное значение (ТМП) покоя, и ЭКГ вновь принимает характер изолинии. Это соответствует фазе диастолы сердца. Примечательно, что один и тот же зубец может выглядеть как положительно, так и отрицательно. Все зависит от проекции, т.е. отведения, в котором он регистрируется.

Компоненты ЭКГ

Зубцы ЭКГ принято обозначать латинскими прописными буквами, начиная с буквы Р.

Рис. 7. Зубцы, сегменты и интервалы ЭКГ.

Параметры зубцов – направление (положительный, отрицательный, двухфазный), а также высота и ширина. Поскольку высота зубца соответствует изменению потенциала, ее измеряют в мV. Как уже говорилось, высота 1 см на ленте соответствует отклонению потенциала, равному 1 мV (контрольный милливольт). Ширина зубца, сегмента или интервала соответствует продолжительности фазы определенного цикла. Это временная величина, и ее принято обозначать не в миллиметрах, а миллисекундах (мс).

При движении ленты со скоростью 50 мм/с каждый миллиметр на бумаге соответствует 0,02 с, 5 мм – 0,1 мс, а 1 см – 0,2 мс. Все очень просто: если 1 см или 10 мм (расстояние) разделить на 50 мм/с (скорость), то мы получим 0.2 мс (время).

Зубец Р. Отображает распространение возбуждения по предсердиям. В большинстве отведений он положителен, и его высота составляет 0,25 мV, а ширина – 0,1 мс. Причем начальная часть зубца соответствует прохождению импульса по правому желудочку (поскольку он возбуждается раньше), а конечная – по левому. Зубец Р может быть отрицательным или двухфазным в отведениях III, aVL, V 1 , и V 2 .

Интервал P- Q (или P- R) – расстояние от начала зубца P до начала следующего зубца – Q или R. Этот интервал соответствует деполяризации предсердий и прохождению импульса через АВ-соединение, и далее по пучку Гиса и его ножкам. Величина интервала зависит от частоты сердечных сокращений (ЧСС) – чем она больше, тем интервал короче. Нормальные величины находятся в пределах 0,12 – 0,2 мс. Широкий интервал свидетельствует о замедлении предсердно-желудочковой проводимости.

Комплекс QRS . Если P отображает работу предсердий, то следующие зубцы, Q,R,S и T, отображают функцию желудочков, и соответствуют различным фазам деполяризации и реполяризации. Совокупность зубцов QRS так и называют – желудочковый комплекс QRS. В норме его ширина должна составлять не более 0,1 мс. Превышение свидетельствует о нарушении внутрижелудочковой проводимости.

Зубец Q . Соответствует деполяризации межжелудочковой перегородки. Этот зубец всегда отрицательный. В норме ширина этого зубца не превышает 0,3, мс, а его высота – не более ¼ следующего за ним зубца R в том же отведении. Исключение составляет лишь отведение aVR, где регистрируется глубокий зубец Q. В остальных отведениях глубокий и уширенный зубец Q (на медицинском сленге – куище) может указывать на серьезную патологию сердца – на острый инфаркт миокарда или рубцы после перенесенного инфаркта. Хотя возможны и другие причины – отклонения электрической оси при гипертрофии камер сердца, позиционные изменения, блокады ножек пучка Гиса.

Зубец R .Отображает распространение возбуждения по миокарду обоих желудочков. Этот зубец положительный, и его высота не превышает 20 мм в отведениях от конечностей, и 25 мм в грудных отведениях. Высота зубца R неодинакова а в различных отведениях. В норме во II отведении он наибольший. В рудных отведениях V 1 и V 2 он невысок (из-за этого его часто обозначают буквой r), затем увеличивается в V 3 и V 4 , в V 5 и V 6 вновь снижается. При отсутствии зубца R комплекс принимает вид QS, что может свидетельствовать о трансмуральном или рубцовом инфаркте миокарда.

Зубец S . Отображает прохождение импульса по нижней (базальной) части желудочков и межжелудочковой перегородке. Это отрицательный зубец, и его глубина варьирует в широких пределах, но не должна превышать 25 мм. В некоторых отведениях зубец S может отсутствовать.

Зубец Т . Конечный отдел ЭКГ комплекса, отображающий фазу быстрой реполяризации желудочков. В большинстве отведений этот зубец положительный, но может быть и отрицательным в V 1 , V 2 , aVF. Высота положительных зубцов напрямую зависит от высоты зубца R в этом же отведении – чем выше R, тем выше Т. Причины отрицательного зубца Т многообразны – мелкоочаговый инфаркт миокарда, дисгормональные нарушения, предшествующий прием пищи, изменения электролитного состава крови, и многое другое. Ширина зубцов Т обычно не превышает 0,25 мс.

Сегмент S- T – расстояние от конца желудочкового комплекса QRS до начала зубца Т, соответствующее полному охвату возбуждением желудочков. В норме этот сегмент расположен на изолинии или отклоняется от нее незначительно – не более 1-2 мм. Большие отклонения S-T свидетельствуют о тяжелой патологии – о нарушении кровоснабжения (ишемии) миокарда, которая может перейти в инфаркт. Возможны и другие, менее серьезные причины – ранняя диастолическая деполяризация, сугубо функциональное и обратимое расстройство преимущественно у молодых мужчин до 40 лет.

Интервал Q- T – расстояние от начала зубца Q до зубца Т. Соответствует систоле желудочков. Величина интервала зависит от ЧСС – чем быстрее бьется сердце, тем интервал короче.

Зубец U . Непостоянный положительный зубец, который регистрируется вслед за зубцом Т спустя 0,02-0,04 с. Происхождение этого зубца до конца не выяснено, и он не имеет диагностического значения.

Расшифровка ЭКГ

Ритм сердца . В зависимости от источника генерации импульсов проводящей системы различают синусовый ритм, ритм из АВ-соединения, и идиовентрикулярный ритм. Из этих трех вариантов только синусовый ритм является нормальным, физиологическим, а остальные два варианта свидетельствуют о серьезных нарушениях в проводящей системе сердца.

Отличительной чертой синусового ритма является наличие предсердных зубцов Р – ведь синусовый узел расположен в правом предсердии. При ритме из АВ соединения зубец Р будет наслаиваться на комплекс QRS (при этом он не виден, или же следовать за ним. При идиовентрикулярном ритме источник водителя ритма находится в желудочках. При этом на ЭКГ регистрируются уширенные деформированные комплексы QRS.

ЧСС . Рассчитывается по величине промежутков между зубцами R соседних комплексов. Каждый комплекс соответствует сердечному сокращению. Рассчитать ЧСС при этом несложно. Нужно разделить 60 на промежуток R-R, выраженный в секундах. Например, промежуток R-R равен 50 мм или 5 см. При скорости движения ленты 50 м/с он равен 1 с. 60 делим на 1, и получаем 60 ударов сердца в минуту.

В норме ЧСС находится в пределах 60-80 уд/мин. Превышение этого показателя свидетельствует об учащении сердечных сокращений – о тахикардии, а снижение – об урежении, о брадикардии. При нормальном ритме промежутки R-R на ЭКГ должны быть одинаковыми, или примерно одинаковыми. Допускается небольшая разница значений R-R, но не более 0,4 мс, т.е. 2 см. Такая разница характерна для дыхательной аритмии. Это физиологическое явление, которое нередко наблюдается у молодых людей. При дыхательной аритмии отмечается незначительное урежение ЧСС на высоте вдоха.

Угол альфа. Этот угол отображает суммарную электрическую ось сердца (ЭОС) – общий направляющий вектор электрических потенциалов в каждом волокне проводящей системы сердца. В большинстве случаев направления электрической и анатомической оси сердца совпадают. Угол альфа определяют по шестиосевой системе координат по Бейли, где в качестве осей используются стандартные и однополюсные отведения от конечностей.

Рис. 8. Шестиосевая система координат по Бейли.

Угол альфа определяется между осью первого отведения и осью, где регистрируется наибольший зубец R. В норме этот угол составляет от 0 до 90 0 . При этом нормальное положение ЭОС – от 30 0 до 69 0 , вертикальное – от 70 0 до 90 0 , а горизонтальное – от 0 до 29 0 . Угол 91 и более свидетельствует об отклонении ЭОС вправо, а отрицательные значения этого угла – об отклонении ЭОС влево.

В большинстве случаев для определения ЭОС не используют шестиосевую систему координат, а делают это приблизительно, по величине R в стандартных отведениях. При нормальном положении ЭОС высота R наибольшая во II отведении, и наименьшая в III.

С помощью ЭКГ диагностируют различные нарушения ритма и проводимости сердца, гипертрофию камер сердца (в основном – левого желудочка), и многое другое. ЭКГ играет ключевую роль в диагностике инфаркта миокарда. По кардиограмме без труда можно определить давность и распространенность инфаркта. О локализации судят по отведениям, в которых обнаружены патологические изменения:

I – передняя стенка левого желудочка;

II, aVL, V 5 , V 6 – переднебоковая, боковая стенки левого желудочка;

V 1 -V 3 – межжелудочковая перегородка;

V 4 – верхушка сердца;

III, aVF – заднедиафрагмальная стенка левого желудочка.

Также ЭКГ используется для диагностики остановки сердца и оценки эффективности реанимационных мероприятий. При остановке сердца всякая электрическая активность прекращается, и на кардиограмме видна сплошная изолиния. Если реанимационные м6роприятия (непрямой массаж сердца, введение лекарств) оказались успешными, на ЭКГ вновь отображаются зубцы, соответствующие работе предсердий и желудочков.

А если пациент смотрит и улыбается, а на ЭКГ изолиния то возможны два варианта – либо ошибки в технике регистрации ЭКГ, либо неисправности аппарата. Регистрацию ЭКГ проводит медсестра, интерпретацию полученных данных – кардиолог или врач функциональной диагностики. Хотя ориентироваться в вопросах ЭКГ диагностики обязан врач любой специальности.

Одним из преимуществ электрокардиограммы как способа оценить работу сердца является возможность быстрого получения результата. Данные о сердечной активности, получаемые во время исследования, тут же фиксируются на бумажной ленте, медленно подающейся в систему аппарата ЭКГ. На более современном оборудовании значения могут выводиться на монитор компьютера, а после распечатываться через принтер. Так или иначе, выходя из процедурного кабинета, в руках у нас результат электрокардиограммы, который хочется прочитать как можно скорее – расшифровка ЭКГ позволит сделать вывод о наличии или отсутствии поводов для беспокойства.

Азбука электрокардиограмм

Схема работы сердца представляет собой сложную кривую непрерывную линию, похожую на синусоиду, с многочисленными отметками и обозначениями в буквенном и цифровом выражении. На первый взгляд, кажется, что грамотно расшифровать и дать заключение ЭКГ под силу лишь профессору медицинского института, доктору наук или уж как минимум кардиологу с многолетним стажем работы. Это не совсем так. Анализ ЭКГ действительно требует высокого уровня внимания, концентрации, точности, знания алгебраических основ и алгоритмов. Однако если разобраться и научиться, то процесс расшифровки становится довольно интересным.

Читать схему ЭКГ и давать по ней заключение должны уметь не только кардиологи. Конечно, врачам этой специализации изображенная линейка с кривой линией расскажет гораздо больше о работе сердца. Тем не менее, научиться проводить исследование и читать кардиограмму приходится и врачам общей практики, в особенности, фельдшерам скорой помощи. Раннее проведение исследования и интерпретация ЭКГ еще до оказания помощи в стационаре позволяет своевременно оказать эффективную помощь, например, при инфаркте и спасти жизнь больного.

Любопытство, беспокойство за состояние своего здоровья и даже недоверие лечащему врачу часто подталкивают к желанию самостоятельно научиться читать схему ЭКГ. Однако первое обращение к медицинскому справочнику, как правило, отбивает желание углубляться в вопрос – обилие терминов и непонятных аббревиатур кажутся дремучим лесом. Действительно, информация, приводимая в медицинской литературе, сложна для восприятия «непосвященных». Однако это не повод отказываться от затеи «заглянуть за кулисы» кардиологии. И прежде всего надо понять, что же именно отражает линейка кардиограммы.

Что отражено на рисунке ЭКГ

Работа сердца с точки зрения физики представляет собой автоматический переход от фазы деполяризации к фазе реполяризации сердечной мышцы. Другими словами, происходит постоянная смена состояний сокращения и расслабления мышечной ткани, при которых соответственно возбуждение клеток миокарда сменяется их восстановлением.

Устройство аппарата ЭКГ позволяет фиксировать электрические импульсы, возникающие в этих фазах, и регистрировать их графически. Именно этим и объясняется неровность кривой на рисунке кардиограммы.

Чтобы научиться интерпретировать схемы ЭКГ, необходимо знать из каких элементов они состоят, а именно:

• зубец – выпуклая или вогнутая относительно горизонтальной оси часть кривой;
• сегмент – прямой отрезок линии между двумя соседними зубцами;
• интервал – совокупность зубца и сегмента.

Запись данных работы сердца проводится на протяжении нескольких циклов, поскольку медицинское значение имеет не только характеристика каждого из элементов электрокардиограммы, но и их сопоставимость в рамках нескольких циклов.

Анализ отдельных элементов кардиограммы

Формулируя заключение по ЭКГ, зубцы оценивают по амплитуде на вертикальной оси, и по их продолжительности на горизонтальной. Каждому из зубцов в рамках одного цикла присвоена своя буква латинского алфавита – характеризует прохождение импульса через определенную часть сердца, а именно:

• зубец P описывает ответ предсердий на распространение электрического импульса в них;

В здоровом состоянии зубец имеет положительное значение, скругленную вершину, направлен вверх, высота его до 2,5 мм, продолжительность не превышает 0,1 с. Патологическим отклонением считается заостренная форма P-зубца, характерная для гипертрофии правого предсердия, или раздвоенная вершина при гипертрофии левого.

• зубец Q характеризует распространение импульса в межжелудочковой перегородке;

В норме он слабо выражен, имеет отрицательное значение. Его продолжительность – всего 0,03 с. У детей этот элемент кардиограммы может иметь глубокое положение, что не является поводом для тревог.

• зубец R описывает прохождение электрического сигнала по миокарду желудочков.

По своей амплитуде это самый большой из зубцов, хотя продолжительность в норме не превышает значение Q.

• зубец S определяет завершение возбуждения в желудочках сердца. Как и Q-элемент он имеет отрицательный характер и небольшую глубину – всего 2 мм.
• зубец T – показатель восстановления потенциала в мышечной ткани сердца.

В норме этот элемент с положительным значением возвышается над горизонтальной осью не больше чем на треть от амплитуды R-зубца. Форма его вершины сглажена, продолжительность составляет от 0,16 с. до 2,4 с. Высокий T-элемент свидетельствует о вегетативных нарушениях сердечной активности, например, при гиперкалиемии. Однако гораздо большую угрозу несет вогнутая форма этого зубца. Отрицательная остроконечная равнобедренная форма – классический признак инфаркта миокарда.

• Зубец U – редко регистрируется на линейке ЭКГ. Нормой его является высота до 2 мм.

Часто этот элемент можно отметить при описании кардиограммы спортсменов после физической нагрузки. В противном случае он может являться признаком брадикардии.

Заключение по работе сердца включает оценку сегментов линейки ЭКГ. Каждый из них отмеряется от конца одного зубца до начала следующего. Наибольшее значение имеют сегменты P-Q и S-T. Их анализ включает оценку их длины и подъема над изоэлектрической линией – горизонтальной осью. В норме этот подъем не должен превышать 1 мм. Продолжительность находится в прямой зависимости от пульса, следовательно, может являться свидетельством нарушений сердечного ритма.

Работа сердечной мышцы во временных интервалах

Чтобы научиться правильно анализировать интервалы, наибольшее внимание следует уделять их продолжительности, поскольку каждый из них характеризует скорость распространения электрического сигнала в той или иной части сердца и реакцию мышечной ткани на импульс. Например, нормой для интервала Q-T является 0,45 с. Удлинение на этом участке может быть вызвано ишемией или атеросклерозом.

Таким образом, продолжительность интервала характеризует работу сердечной мышцы во времени. Совсем несложно по схеме ЭКГ научиться определять сердечный ритм – пульс. Его характеристикой будет расстояние между двумя самыми высокими положительными зубцами – интервал R-R. У здорового взрослого человека в состоянии покоя этот показатель равен 70-80 ударам в минуту. При этом расстояние между зубцами не должно отличаться от среднего показателя более чем на 10%. Такой ритм является правильным, регулярным, а в заключении указывается синусовый характер кардиограммы. Другие виды ритма свидетельствуют о наличии патологических изменений в работе сердца. В этих случаях обязательно определяется максимальный и минимальный показатели частоты сердечных сокращений, и специалисты приступают к поиску источника возбуждения – водителя ритма.

План интерпретации рисунка ЭКГ

Все эти показания кажутся довольно сложными для запоминания. Для облегчения задачи разработан специальный план, используя который можно научиться читать результаты заключения. По этому же плану интерпретация ЭКГ проводится и специалистами. Его основными пунктами являются:

• Оценка сердечного ритма и проводимости;
• Определение показателя «электрическая ось сердца»;
• Анализ работы предсердий по P-зубцу и P-Q интервалу;
• Характеристика показателей комплекса элементов QRS-T;
• Кардиографическое заключение.

В план анализа ЭКГ также следует включать проверку правильности регистрации кардиограммы, представляющую собой подачу контрольного сигнала в начале исследования – стандартное напряжение в один милливольт, которые на схеме отображается в виде отклонения на 10 мм. Без этой процедуры запись кардиографа считается непоказательной.

Научиться грамотно интерпретировать результаты ЭКГ невозможно, не зная физиологических особенностей человека, которые могут влиять на рисунок исследования. К ним относятся возраст, пол, телосложение, рост, наличие хронических заболеваний. Без учета индивидуальных данных больного отклонения в заключение кардиограммы могут быть ошибочно расценены как признаки сердечной патологии. Например, показатель «электрическая ось» позволяет примерно определить расположение органа в грудной клетке, описать его размеры и форму. Однако у худосочных людей эта ось имеет вертикальное положение, а у полных, страдающих ожирением, – горизонтальное, но в обоих случаях расположение органа считается нормальным. Кроме того, глубокая интерпретация рисунка кардиографа требует знаний многочисленных медицинских терминов, которые характеризуют признаки патологий, а именно: мерцательная аритмия, экстрасистолия, трепетание предсердий и многих других.

В целом напрашиваются два вывода:

• Описание кардиограммы – целое искусство!
• Научиться читать здоровую схему ЭКГ гораздо проще, чем запомнить все возможные отклонения, что является дополнительным стимулом беречь здоровье!
