Кардиограмма сердца (ЭКГ) расшифровка. Электрокардиографические отведения Треугольник эйнтховена построение

Благодаря использованию очень лёгкой и тонкой нити и возможности изменять её напряжение для регулирования чувствительности прибора струнный гальванометр позволил получить более точные выходные данные, чем капиллярный электрометр. Первую статью о записывании электрокардиограммы человека на струнном гальванометре Эйнтховен опубликовал в 1903 году. Существует мнение, что Эйнтховену удалось достичь точности, превосходящей многие современные электрокардиографы.

В 1906 году Эйнтховен опубликовал статью «Телекардиограмма» (фр. Le tlcardiogramme), в которой описал метод записи электрокардиограммы на расстоянии и впервые показал, что электрокардиограммы различных форм сердечных заболеваний имеют характерные различия. Он привёл примеры кардиограмм, снятых у пациентов с гипертрофией правого желудочка при митральной недостаточности, гипертрофией левого желудочка при аортальной недостаточности, гипертрофией левого ушка предсердия при митральном стенозе, ослабленной сердечной мышцей, с различными степенями блокады сердца при экстрасистоле.

Вскоре после опубликования первой статьи о применении электрокардиографа Эйнтховена посетил инженер из Мюнхена Макс Эдельманн с предложением наладить производство электрокардиографов и выплачивать Эйнтховену отчисления примерно по 100 марок за каждый проданный аппарат. Первые электрокардиографы, произведённые Эдельманном, были фактически копиями образца, сконструированного Эйнтховеном. Однако изучив чертежи электрокардиографа Эйнтховена, Эдельманн понял, что его можно усовершенствовать. Он увеличил мощность и уменьшил размеры магнита, а также устранил необходимость его водяного охлаждения. В результате Эдельманн сконструировал аппарат, сильно отличающийся по параметрам и дизайну от первоисточника, к тому же он узнал об аппарате Адера и использовал это как довод к тому, чтобы больше не выплачивать дивиденды от продаж. Разочаровавшись, Эйнтховен принял решение в дальнейшем не сотрудничать с Эдельманном и обратился с предложением заключить соглашение о производстве к директору компании CSIC Хорэсу Дарвину.

Представителю компании, посетившему лабораторию Эйнтховена, не приглянулись возможности аппарата в силу его громоздкости и требовательности к людским ресурсам: он занимал несколько столов, весил приблизительно 270 килограммов и требовал для полноценного обслуживания до пяти человек. Однако в своей статье «Дополнительно об электрокардиограмме» (нем. Weiteres ber das Elektrokardiogramm, 1908) Эйнтховен показал диагностическое значение электрокардиографии. Это послужило серьёзным аргументом, и в 1908 году CSIC начала работы по усовершенствованию аппарата; в том же году был произведён и продан британскому физиологу Эдварду Шарпей-Шеферу первый произведённый компанией электрокардиограф.

К 1911 году была разработана «настольная модель» аппарата, владельцем одной из которых стал кардиолог Томас Льюис. Используя свой аппарат, Льюис изучил и классифицировал различные типы аритмии, ввёл новые термины: пейсмейкер, экстрасистола, мерцательная аритмия и опубликовал несколько статей и книг об электрофизиологии сердца. Устройство и управление аппаратом всё же оставалось затруднительным, о чём косвенно свидетельствует прилагавшаяся к нему десятистраничная инструкция. В период с 1911 по 1914 годы было продано 35 электрокардиографов, десять из которых было отправлено в США. После войны было налажено производство аппаратов, которые можно было бы подкатить непосредственно к больничной койке. К 1935 году удалось снизить вес аппарата до примерно 11 килограммов, что открыло широкие возможности к его использованию в медицинской практике.

Треугольник Эйнтховена

В 1913 году Виллем Эйнтховен в сотрудничестве с коллегами опубликовал статью, в которой предложил к использованию три стандартных отведения: от правой руки к левой, от правой руки к ноге и от ноги к левой руке с разностями потенциалов: V1,V2 и V3 соответственно. Такая комбинация отведений составляет электродинамически равносторонний треугольник с центром в источнике тока в сердце. Эта работа положила начало векторкардиографии, получившей развитие в 1920-х годах ещё при жизни Эйнтховена.

Закон Эйнтховена

Закон Эйтховена является следствием закона Кирхгофа и утверждает, что разности потенциалов трёх стандартных отведений подчиняются соотношению V1 + V3 = V2. Закон имеет применение, когда вследствие дефектов записи не удаётся идентифицировать зубцы P, Q, R, S, T и U для одного из отведений; в таких случаях можно вычислить значение разности потенциалов, при условии, если для других отведений получены нормальные данные.

Поздние годы и признание

В 1924 году Эйнтховен прибыл в США, где помимо посещения различных медицинских заведений прочитал лекцию из цикла Лекций Харви (англ. Harvey Lecture Series), положил начало циклу Лекций Данхема (англ. Dunham Lecture Series) и узнал о присуждении ему Нобелевской премии. Примечательно, что когда Эйнтховен в первый раз прочитал эту новость в Boston Globe, он подумал, что это либо шутка, либо опечатка. Однако его сомнения развеялись, когда он ознакомился с сообщением от Reuters. В том же году он получил премию с формулировкой «За открытие техники электрокардиограммы». За свою карьеру Эйнтховен написал 127 научных статей. Последняя его работа была опубликована посмертно, в 1928 году, и посвящалась токам действия сердца. Исследования Виллема Эйнтховена порой причисляются к десяти величайшим открытиям в области кардиологии в XX веке. В 1979 году был основан Фонд Эйнтховена, целью которого является организация конгрессов и семинаров по кардиологии и кардиохирургии.

Эйнтховен долгие годы страдал от артериальной гипертензии. Однако причиной его смерти 29 сентября 1927 года стал рак желудка. Эйнтховен был похоронен на церковном кладбище в городе Угстгест.

11749 0

ЭКГ — незаменимый метод диагностики нарушений сердечного ритма и проводящей системы сердца, гипертрофии миокарда желудочков и предсердий, ИБС, ИМ и других заболеваний сердца. Подробное описание теоретических основ ЭКГ, механизмов формирования ЭКГ-изменений при вышеперечисленных заболеваниях и синдромах приведено в многочисленных современных руководствах и монографиях по ЭКГ (В. Н. Орлов, В. В. Мурашко; А. В. Струтынский, М. И. Кечкер; А. З. Чернов, М. И. Кечкер; А. Б. де Луна, Ф. Циммерман, М. Габриэль Хан и др.). В настоящем руководстве мы ограничимся краткими сведениями о методике и технике традиционной ЭКГ в 12 отведениях, о принципах анализа ЭКГ и критериях диагностики ЭКГ-синдромов и заболеваний сердца.

Электрокардиографические отведения

ЭКГ - запись колебаний разности потенциалов, возникающих на поверхности миокарда или в окружающей его проводящей среде при распространении волны возбуждения по сердцу. ЭКГ регистрируют с помощью электрокардиографа - прибора, предназначенного для записи изменения разности потенциалов между двумя точками в электрическом поле сердца (например, на поверхности тела) во время его возбуждения. Современные электрокардиографы отличает техническое совершенство и способность к одноканальной и многоканальной записи ЭКГ. Изменения разности потенциалов на поверхности тела, возникающие во время работы сердца, фиксируют с помощью различных систем отведений ЭКГ. Каждое отведение регистрирует разность потенциалов между двумя точками (электродами) электрического поля сердца. Электроды подключают к гальванометру электрокардиографа. Один из электродов присоединяют к положительному полюсу гальванометра (это положительный, или активный электрод отведения), второй - к его отрицательному полюсу (отрицательный, или индифферентный электрод отведения). В клинической практике широко используют 12 отведений ЭКГ. Регистрация их показателей обязательна для каждого ЭКГ. Регистрируют:

• 3 стандартных отведения;
• 3 усиленных однополюсных отведения от конечностей;
• 6 грудных отведений.

Стандартные двуполюсные отведения, предложенные в 1913 г. Эйнтховеном, фиксируют разность потенциалов между двумя точками электрического поля, удалёнными от сердца и расположенными во фронтальной плоскости (электроды на конечностях). Для записи отведений электроды накладывают на правую руку (красная маркировка), левую руку (жёлтая маркировка) и левую ногу (зелёная маркировка) (рис. 1).

Рис. 1. Схема формирования трех стандартных электрокардиографических отведений от конечностей. Внизу - треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Электроды попарно подключают к электрокардиографу для регистрации каждого из трёх стандартных отведений. Четвёртый электрод устанавливают на правую ногу для подключения заземляющего провода (чёрная маркировка). Стандартные отведения от конечностей регистрируют, попарно подключая электроды следующим образом:

• I отведение - левая рука (+) и правая рука (-);
• II отведение - левая нога (+) и правая рука (-);
• III отведение - левая нога (+) и левая рука (-).

Знаками (+) и (-) обозначены соответствующие подключения электродов к положительному или отрицательному полюсам гальванометра, то есть указаны положительный и отрицательный полюс каждого отведения. Три стандартных отведения образуют равносторонний треугольник (треугольник Эйнтховена). Его вершины - электроды, установленные на правой руке, левой руке и левой ноге. В центре равностороннего треугольника Эйнтховена расположен электрический центр сердца, или точечный единый сердечный диполь, одинаково удаленный от всех трех стандартных отведений. Гипотетическая линия, соединяющая два электрода одного электрокардиографического отведения, называется осью отведения. Оси стандартных отведений - стороны треугольника Эйнтховена. Перпендикуляры, опущенные из электрического центра сердца к оси каждого стандартного отведения, делят каждую ось на две равные части: положительную, обращенную в сторону положительного (активного) электрода (+) отведения, и отрицательную, обращенную к отрицательному электроду (-).

Усиленные отведения от конечностей предложены Гольдбергером в 1942 г. Они регистрируют разность потенциалов между активным положительным электродом данного отведения, установленным на правой руке, левой руке или левой ноге, и средним потенциалом двух других конечностей (рис. 2).

Рис. 2. Схема формирования трех усиленных однополюсных отведений от конечностей. Внизу - треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей

Таким образом, роль отрицательного электрода в этих отведениях играет так называемый объединённый электрод Гольдбергера, образованный соединением двух конечностей через дополнительное сопротивление. Три усиленных однополюсных отведения от конечностей обозначают следующим образом:

• aVR - усиленное отведение от правой руки;
• aVL - усиленное отведение от левой руки;
• aVF - усиленное отведение от левой ноги.

Обозначение усиленных отведений от конечностей - это сокращение английских слов, означающих: (а) - augemented (усиленный); (V) - voltage (потенциал); (К) - right (правый); (L) - left (левый); (F) - foot (нога). Как видно на рис. 2, оси усиленных однополюсных отведений от конечностей получают, соединяя метрический центр сердца с местом наложения активного электрода данного отведения, то есть с одной из вершин треугольника Эйнтховена. Электрический центр сердца делит оси этих отведений на две равные части: положительную, обращенную к активному электроду, и отрицательную, обращенную к объединённому электроду Гольдбергера.

Стандартные и усиленные однополюсные отведения от конечностей регистрируют изменения электродвижущей силы сердца во фронтальной плоскости, то есть в плоскости треугольника Эйнтховена. Для точного и наглядного определения различных отклонений электродвижущей силы сердца во фронтальной плоскости предложена шестиосевая система координат (Бэйли, 1943). Оси трёх стандартных и трёх усиленных отведений от конечностей, проведённые через электрический метр сердца, образуют шестиосевую систему координат. Электрический центр сердца делит ось каждого отведения на положительную и отрицательную часть, обращённую соответственно к активному (положительному) или к отрицательному электроду (рис. 3).

Рис. 3. Шестиосевая система координат по Бэйли

Электрокардиографические отклонения в отведениях от конечностей рассматривают как различные проекции одной и той же электродвижущей силы сердца на оси данных отведений. Таким образом, сопоставляя амплитуду и полярность электрокардиографических комплексов в отведениях, входящих в состав шестиосевой системы координат, можно точно определять величину и направление вектора электродвижущей силы сердца во фронтальной плоскости. Направление осей отведений определяют в градусах. За начало отсчёта принимают радиус, проведённый строго горизонтально из электрического центра сердца влево по направлению к положительному полюсу I стандартного отведения. Положительный полюс II стандартного отведения расположен под углом +60°, отведения aVF - под углом +90°, III стандартного отведения- под углом +120°, aVL - под углом -30°, а aVR - под углом -150° к горизонтали. Ось отведения aVL перпендикулярна оси II стандартного отведения, ось I стандартного отведения перпендикулярна оси aVF, а ось aVR перпендикулярна оси III стандартного отведения.

Грудные однополюсные отведения, предложенные Вильсоном в 1934 г., регистрируют разность потенциалов между активным положительным электродом, установленным в определённых точках на поверхности грудной клетки, и отрицательным объединённым электродом Вильсона (рис. 4).

Рис. 4. Места наложения 6 грудных электродов

Его образуют соединение дополнительных сопротивлений трёх конечностей (правой руки, левой руки и левой ноги) с объединённым потенциалом, близким к нулю (около 0,2 мВ). Для записи ЭКГ активные электроды устанавливают в 6 общепринятых позиций на грудной клетке:

• отведение V1 - в четвёртом межреберье по правому краю грудины;
• отведение V2 - в четвёртом межреберье по левому краю грудины;
• отведение V3 - между второй и четвёртой полицией, примерно на уровне V ребра по левой окологрудинной линии;
• отведение V4 - в пятом межреберье по левой срединно-ключичной линии;
• отведение V5 - на том же горизонтальном уровне, что и V4 , по левой передней подмышечной линии;
• отведение V6 - по левой средней подмышечной линии на том же горизонтальном уровне, что и электроды отведений V4 и V5 .

В отличие от стандартных и усиленных отведений от конечностей грудные отведения регистрируют изменения электродвижущей силы сердца в горизонтальной плоскости. Линия, соединяющая электрический центр сердца с местом расположения активного электрода на грудной клетке, образует ось каждого грудного отведения (рис. 5). Оси отведений V1 и V5 , а также V2 и V6 приблизительно перпендикулярны друг другу.

Рис. 5. Расположение осей 6 грудных электрокардиографических отведений в горизонтальной плоскости

Диагностичсекие возможности ЭКГ могут быть расширены с помощью дополнительных отведений. Их использование особенно целесообразно в тех случаях, когда обычная программа регистрации 12 общепринятых отведений ЭКГ не позволяет диагностировать ту или иную патологию или требуется уточнение количественных параметров обнаруженных изменений. Методика регистрации дополнительных грудных отведений отличается от методики записи 6 общепринятых грудных отведений локализацией активного электрода на поверхности грудной клетки. Роль электрода, соединённого с отрицательным полюсом кардиографа, играет объединённый электрод Вильсона. Для более точной диагностики очаговых изменений миокарда в заднебазальных отделах ЛЖ используют однополюсные отведения V7 -V9 . Активные электроды устанавливают по задней подмышечной (V7 ), лопаточной (V8 ) и околопозвоночной (V9 ) линии на уровне горизонтали электродов V4 -V6 (рис. 6).

Рис. 6. Расположение электродов дополнительных грудных отведений V7 - V9 (а) и осей этих отведений в горизонтальной плоскости (б)

Для диагностики очаговых изменений миокарда задней, переднебоковой и верхних отделов передней стенки применяют двухполюсные отведения по Небу. Для записи этих отведений применяют электроды для регистрации трёх стандартных отведений от конечностей. Электрод с красной маркировкой, обычно устанавливаемый на правой руке, помещают во второе межреберье по правому краю грудины; электрод с левой ноги (зелёная маркировка) переставляют в позицию грудного отведения V4 , (у верхушки сердца); электрод с жёлтой маркировкой, устанавливаемый на левую руку, помещают на том же горизонтальном уровне, что и зелёный электрод, но по задней подмышечной линии (рис. 7). Если переключатель отведений электрокардиографа находится в положении I стандартного отведения, регистрируют отведение. Перемещая переключатель на II и III стандартные отведения, записывают соответственно отведения (Inferior, I) и (Anterior, А). Для диагностики гипертрофии правых отделов сердца и очаговых изменений ПЖ применяют отведения V38 - V68 . Их активные электроды помещают на правой половине грудной клетки (рис. 8).

Рис. 7. Расположение электродов и осей дополнительных грудных отведений по Небу

Рис. 8. Расположение электродов дополнительных грудных отведений V38 - V68

Струтынский А.В.

Электрокардиография

В 2002 г. опубликовал редакционную статью «10 величайших открытий в кардиологии XX века». Среди них были и ангиопластика, и открытая операция на сердце. Однако, бесспорно, первым методом в этом списке стоит электрокардиография, а рядом - фамилия голландца Виллема Эйнтховена, создателя первого распространенного метода инструментальной неинвазивной диагностики, с которым сталкивался каждый из нас. Нобелевский комитет по достоинству оценил изобретение и с формулировкой «за открытие техники электрокардиографии» вручил Эйнтховену премию.

Рисунок 1. Огастес Дезире Уоллер и его собака Джимми.

Если быть совсем точными, то, конечно, первую в истории электрокардиограмму (ЭКГ) снял не Эйнтховен. Но рейтинг Texas Heart Institute Journal всё же справедлив - по ней было абсолютно ничего не понятно. И «голландцем» нашего героя назвать можно, но можно и по-другому. Однако все по порядку.

Если рассуждать по принципу «государство N - родина слонов», Резерфорд , к примеру, окажется первым новозеландским нобелевским лауреатом, а Виллем Эйнтховен - первым нобелиатом Индонезии. Потому что родился он на острове Ява, в городе Семаранг, ныне - пятом по величине городе Индонезии. Тогда это была Голландская Ост-Индия , о государстве Индонезия никто не слышал, ведь до признания ее независимости оставалось более 80 лет.

С происхождением у Эйнтховена тоже все замысловато: он потомок изгнанных из Испании евреев. Фамилия появилась при Наполеоне, который в своем Кодексе указал, чтобы все граждане его империи, куда входила Голландия, имели фамилии. Двоюродный дед Эйнтховена выбрал немного искаженное название города, где он жил (надеюсь, не нужно упоминать, какого).

Отцом будущего нобелиата был военный врач, Якоб Эйнтховен, который, к сожалению, не смог обеспечить собственное здоровье. В 1866 г. он умер от инсульта, и через четыре года (Виллему тогда было уже 10) его семья перебралась в Утрехт. Разумеется, большого достатка в семье не было - его мать осталась одна с тремя детьми. Виллем решил пойти по стопам отца - отчасти по призванию (медицина), отчасти - по нужде. Дело в том, что заключив военный контракт, он смог обучаться на медицинском факультете Утрехтского университета бесплатно.

В студенческие годы Виллем был очень спортивным человеком, регулярно заявлял, что и в учебе нужно «не дать погибнуть телу», был прекрасным фехтовальщиком и гребцом (последнее - опять же вынужденно, поскольку сломал запястье и занялся греблей для восстановления функциональности кисти). Да и первая работа Эйнтховена по медицине была посвящена механизму работы локтевого сустава, одинаково важного как гребцу, так и фехтовальщику. В этой работе, пожалуй, уже проявилась двойственность таланта Эйнтховена: прекрасное знание анатомии и физиологии и интерес к физическим принципам работы человеческого организма. В данном случае - механике. А ведь дальше были работы и по оптике, и, разумеется, по электричеству.

Рисунок 2. Капиллярный электрометр Липпманна.

Дальше нашему герою очень повезло. Правда, при этом не повезло профессору физиологии Лейденского университета Адриану Хейнсиусу: он умер. А юному Эйнтховену, четверти века от роду, вместо службы в медицинском корпусе досталось профессорское место в не самом последнем европейском университете. Это случилось в 1886 г., и с тех пор более 41 года Эйнтховен работал в Лейдене - до самой своей смерти в 1927 г.

Активно занимался Эйнтховен и офтальмологией - его докторская диссертация называлась «Стереоскопия посредством дифференцировки цветов». Позже вышли очень интересные работы «Простое физиологическое объяснение различных геометрико-оптических иллюзий», «Аккомодация человеческого глаза» и другие. Впрочем, больше всего времени молодой исследователь занимался физиологией дыхания. В том числе и работой нервных импульсов в механизме контроля дыхания.

Но тут подоспел Первый Международный конгресс по физиологии - важнейшее событие в мировой медицине (Базель, 1889 г.). Там и произошла эпохальная встреча с Огастесом Уоллером (рис. 1), который первым в мире показал, что можно снять запись электрических импульсов сердца, не вскрывая тело живого организма (1887 г.) . То, что само тело человека может производить электричество, было очень новой мыслью в физиологии.

В Базеле Уоллер показывал свою работу при помощи собственного пса Джимми. Именно Уоллера нужно называть (и называют) первооткрывателем ЭКГ.

Правда, надо сказать, что кардиограммы у Уоллера были ужасные. Он регистрировал импульсы при помощи капиллярного электрометра (кстати, разработанного нобелевским лауреатом по физике 1908 года и одним из изобретателей цветной фотографии Габриэлем Липпманном) (рис. 2).

Рисунок 3. Струнный гальванометр Эйнтховена.

Рисунок 5. Треугольник Эйнтховена.

В этом приборе электрические импульсы от сердца попадали на капилляр с ртутью, уровень которой менялся в зависимости от силы тока. Но сама по себе ртуть меняла положение не мгновенно, а обладала некоей инерцией (ртуть ведь очень тяжелая жидкость). В результате получалась каша. Более того, записать импульсы сердца - это интересная задача, но тут любой ученый должен уметь отвечать на самый главный вопрос - «и что?»

Пять лет (с 1890 по 1895 гг.) Эйнтховен занимался усовершенствованием технологии капиллярной электрометрии и попутно создал нормальный математический аппарат обработки «каши». Что-то начало получаться, но все равно прибор был ненадежным, неточным и громоздким. Однако нельзя сказать, что эти годы прошли зря: в 1893 г. на заседании Нидерландской медицинской ассоциации из уст Эйнтховена впервые официально прозвучал термин «электрокардиограмма» .

Однако нормальной кардиограммы получить капиллярным методом не удалось. И в 1901 году Виллем Эйнтховен сделал собственный прибор - струнный гальванометр , а первую статью о том, что на нем записана кардиограмма, он опубликовал в 1903 г. (издание датировано 1902 г. ).

Его главной частью была кварцевая струна - ниточка из кварца толщиной в 7 микрон (рис. 3). Она делалась весьма оригинальным способом: стрела, к которой было прикреплено кварцевое разогретое волокно, выстреливалась из лука (от себя добавим, что таким же способом 20 лет спустя в свежесозданном ленинградском Физтехе молодые исследователи Николай Семенов и Петр Капица получали сверхтонкие капилляры). Эта нить при попадании на нее электрических импульсов отклонялась в постоянном магнитном поле. Чтобы фиксировать отклонение нити, параллельно ей во время измерений двигалась фотобумага, на которую при помощи системы линз проецировалась тень от нити (рис. 4).

Рисунок 6. Зубцы и интервалы кардиограммы.

Интересно, как на первые кардиограммы наносилась временная координатная сетка (сейчас бумага для кардиограмм сразу содержит сетку, но у Эйнтховена-то была фотобумага!). Сетка наносилась при помощи теней от спиц велосипедного колеса, вращавшегося с постоянной скоростью.

Голландец недолго прожил в лауреатах - через два года после своей нобелевской лекции он умер от рака желудка. Печальнее всего, что, несмотря на открытость своей лаборатории (в ней часто бывали гости), ни учеников, ни научной школы после Эйнтховена не осталось. А вот лаборатория Эйнтховена есть: его именем названа лаборатория экспериментальной сосудистой медицины в его родном Лейдене (Лейденский университетский медицинский центр, LUMC).

И еще одно любопытное наблюдение. Статья про Эйнтховена в русскоязычной Википедии гораздо подробнее и длиннее, чем статья в англоязычной , и более того, входит в число «хороших» статей (свидетельствую - хороша!). Удивительный факт, но у открывателя кардиограммы есть свои русскоязычные поклонники. Впрочем, теперь их стало минимум на одного больше.

Литература

1. Mehta N.J., Khan I.A. (2002). Cardiology’s 10 greatest discoveries of the 20th century. Tex. Heart Inst. J. 29 , 164–71 ;
2. Waller A. D. (1887). A demonstration on man of electromotive changes accompanying the heart’s beat . J. Physiol . 8 , 229–234 ;
3. Einthoven W. (1901). Un nouveau galvanomètre. Archives néerlandaises des sciences exactes et naturelles. ». Сайт политехнического музея..

Анализ электрокардиограмм

Сердце человека – это мощная мышца. При синхронном возбуждении волокон сердечной мышцы, в среде, окружающей сердце, течет ток, который даже на поверхности тела создает разности потенциалов в несколько мВ. Эта разность потенциалов регистрируется при записи электрокардиограммы. Моделировать электрическую активность сердца можно с использованием дипольного электрического генератора.

Дипольное представление о сердце лежит в основе теории отведений Эйнтховена, согласно которой ‑ сердце ‑ это токовый диполь с дипольным моментом Р с (электрический вектор сердца), который поворачивается, изменяет свое положение и точку приложения за время сердечного цикла (рис. 34).

Разности потенциалов, снятые между этими точками – это проекции дипольного момента сердца на стороны этого треугольника:

Эти разности потенциалов, со времени Эйнтховена в физиологии принято называть «отведениями». Три стандартных отведения приведены на рис. 35 б. Направление вектора Р с определяет электрическую ось сердца.

Рис. 35 а.

Рис. 35 б. Нормальная ЭКГ в трех стандартных отведениях

Рис. 35 в. Зубец Р – деполяризация предсердия,

QRS – деполяризация желудочков, Т – реполяризация

Линия электрической оси сердца при пересечении с направлением 1-го отведения образует угол , который определяет направление электрической оси сердца (рис. 35 б). Так как электрический момент сердца-диполя изменяется со временем, то в отведениях будут получены зависимости разности потенциалов от времени, которые называются электрокардиограммами.

Ось О – это ось нулевого потенциала. На ЭКГ отмечают три характерных зубца P , QRS , T (обозначение по Эйнтховену).
Высоты зубцов в различных отведениях обусловлены направлением электрической оси сердца, т.е. углом (рис. 35 б). Наиболее высокие зубцы во втором отведении, низкие в третьем. Сопоставляя ЭКГ в трех отведениях за один цикл составляют представление о состоянии нервно-мышечного аппарата сердца (рис. 35 в).

Факторы, влияющие на ЭКГ

Положение сердца. Направление электрической оси сердца совпадает с анатомической осью сердца. Если угол находится в пределах от 40°до 70°, это положение электрической оси считается нормальным. ЭКГ имеет обычные соотношения зубцов в I, II, III стандартных отведениях. Если близок или равен 0°, то электрическая ось сердца параллельна линии первого отведения и ЭКГ характеризуется высокими амплитудами в I отведении. Если близок к 90°, амплитуды в I отведении минимальны. Отклонение электрической оси от анатомической в ту или другую сторону клинически означает одностороннее поражение миокарда.

Изменение положения тела вызывает некоторые изменения положения сердца в грудной клетке и сопровождается изменением электропроводности окружающих сердце сред. Если ЭКГ не изменяет своей формы при перемещении тела, то этот факт тоже имеет диагностическое значение.

Сегодня почти каждый человек старше 50 лет страдает теми или иными сердечно-сосудистыми заболеваниями. Однако существует тенденция омоложения этих болезней. То есть все чаще встречаются молодые люди до 35 лет с инфарктом миокарда или сердечной недостаточностью. На фоне этого знание врачами электрокардиографии особенно актуально.

Треугольник Эйнтховена - основа ЭКГ. Без понимания его сути правильно поставить электроды и расшифровать качественно электрокардиограмму не получится. Статья расскажет о том, что это такое, зачем нужно знать о нем, как построить. В начале необходимо разобраться, что такое ЭКГ.

Электрокардиограмма

ЭКГ - это запись электрической активности сердца. Определение дано наиболее простое. Если же зреть в корень, то специальный прибор записывает суммарную электрическую активность мышечных клеток сердца, возникающую при их возбуждении.

Электрокардиограмма играет главенствующую роль в диагностике заболеваний. В первую очередь, конечно, ее назначают при подозрении на сердечные болезни. Кроме того, ЭКГ необходима всем, кто поступает в стационар. И неважно, это экстренная госпитализация или плановая. Кардиограмму назначают каждому при диспансеризации, плановом обследовании организма в условиях поликлиники.

Первые упоминания об электрических импульсах появились в 1862 году в трудах ученого И. М. Сеченова. Однако возможность записывать их появилась только с изобретением электромера в 1867 году. Огромный вклад в развитие метода электрокардиографии внес Виллиам Эйнтховен.

Кто такой Эйнтховен?

Виллиам Эйнтховен - голландский ученый, который в 25 лет стал профессором, заведующим кафедрой физиологии Лейденского университета. Интересно, что изначально он занимался офтальмологией, проводил исследования, написал докторскую диссертацию по данному направлению. Затем изучал дыхательную систему.

В 1889 году он посетил международный конгресс по физиологии, где впервые ознакомился с процедурой проведения электрокардиографии. После этого мероприятия Эйнтховен решил вплотную заняться улучшением функциональности прибора, записывающего электрическую активность сердца, а также качества самой записи.

Важнейшие открытия

В ходе изучения электрокардиографии Виллиам Эйнтховен ввел немало терминов, которыми все медицинское сообщество пользуется по сей день.

Ученый стал первым, кто ввел понятие зубцов P, Q, R, S, T. Сейчас сложно представить бланк ЭКГ без точного описания каждого из зубцов: амплитуды, полярности, ширины. Определение их значений, соотношений между собой играет важнейшую роль в диагностике заболеваний сердца.

В 1906 году в статье медицинского журнала Эйнтховен описал метод записи ЭКГ на расстоянии. Кроме того, он выявил существование прямой связи изменений на электрокардиограмме и определенных заболеваний сердца. То есть для каждого заболевания определяются характерные изменения на ЭКГ. В качестве примеров были использованы ЭКГ больных с при недостаточности митрального клапана, гипертрофия левого желудочка при недостаточности аортального клапана, различными степенями блокады проведения импульсов в сердце.

Перед построением треугольника Эйнтховена необходимо правильно поставить электроды. Красный электрод подсоединяют к правой руке, желтый прикрепляют к левой, а зеленый - к левой ноге. На правую нижнюю конечность накладывают черный, заземляющий, электрод.

Линии, условно соединяющие электроды, называются осями отведений. На чертеже они представляют собой стороны :

• I отведение - соединений обеих рук;
• II отведение связывает правую руку и левую ногу;
• III отведение - левую руку и ногу.

Отведения регистрируют разницу напряжений между электродами. Каждая ось отведений имеет положительный и отрицательный полюс. Перпендикуляр, опущенный из центра треугольника на ось отведения, делит сторону треугольника на 2 равные части: положительную и отрицательную. Таким образом, если результирующий вектор сердца отклоняется в сторону положительного полюса, то на ЭКГ линия регистрируется над изолинией - зубцы P, R, T. Если в сторону отрицательного полюса, то регистрируется отклонение ниже изолинии - зубцы Q, S.

Построение треугольника

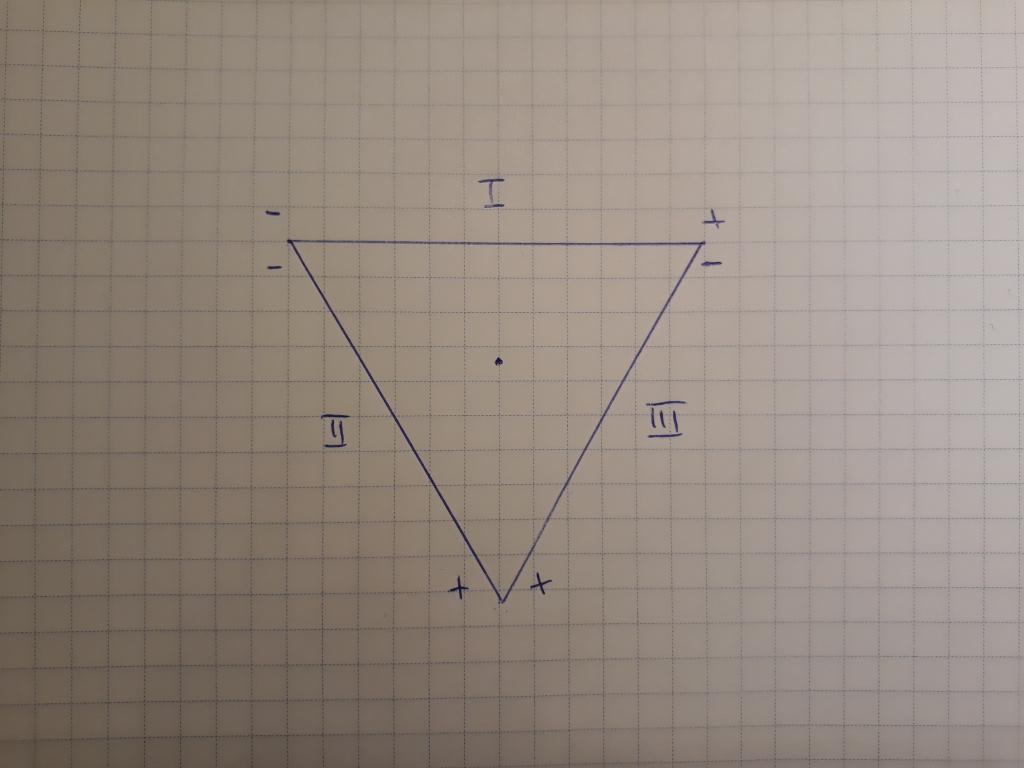

Для построения треугольника Эйнтховена с обозначением отведений на листе бумаги рисуем геометрическую фигуру с равными сторонами и вершиной, направленной вниз. В центре ставим точку - это сердце.

Отмечаем стандартные отведения. Верхняя сторона - это I отведение, справа - III, слева - II. Обозначаем полярности каждого отведения. Они стандартны. Их необходимо выучить.

Треугольник Эйнтховена готов. Осталось только использовать его по назначению - определить и угол ее отклонения.

Следующий шаг - определение центра каждой стороны. Для этого нужно опустить перпендикуляры из точки в центре треугольника на его стороны.

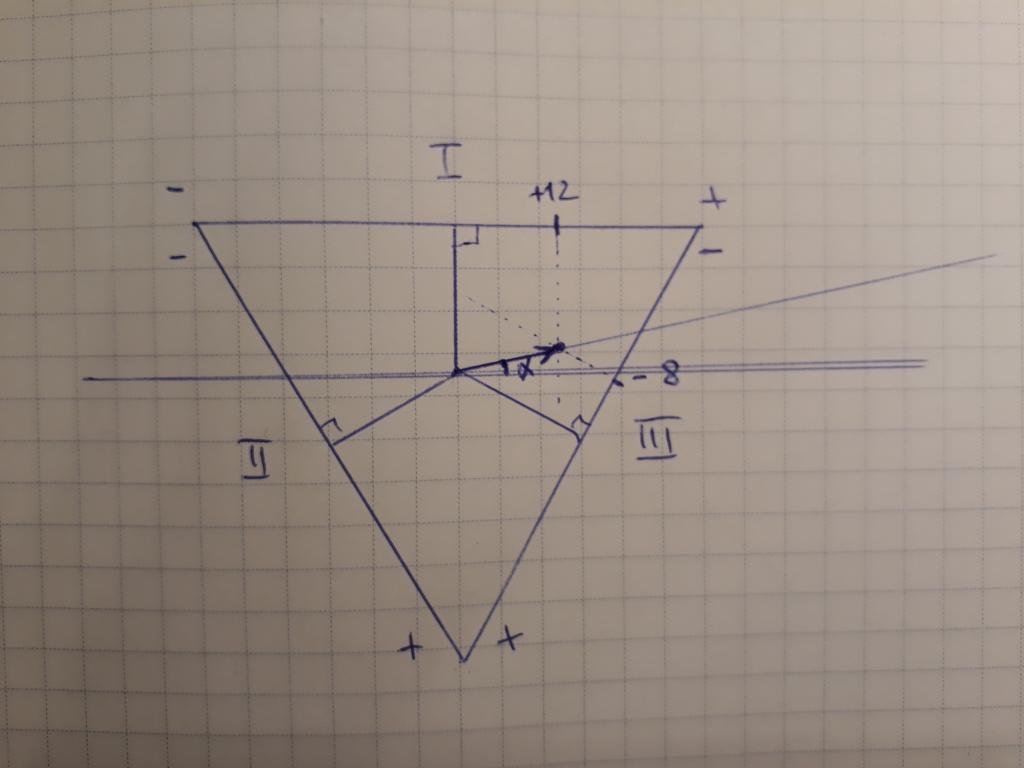

Задача - определить с помощью треугольника Эйнтховена по ЭКГ.

Необходимо взять комплекс QRS I и III отведения, определить алгебраическую сумму зубцов в каждом отведении путем подсчета количества маленьких клеточек каждого зубца, учитывая их полярность. В I отведении это R+Q+S = 13 + (-1) + 0 = 12. В III это R + Q + S = 3 + 0 + (-11) = -8.

Затем на соответствующих сторонах треугольника Эйнтховена откладываем полученные величины. На верхней отсчитываем 12 мм вправо от середины, в сторону положительно заряженного электрода. По правой стороне треугольника отсчитываем -8 выше середины - ближе к отрицательно заряженному электроду.

Затем от полученных точек строим перпендикуляры внутрь треугольника. Отмечаем точку пересечения этих перпендикуляров. Теперь нужно соединить центр треугольника с образовавшейся точкой. Получается результирующий вектор ЭДС сердца.

Для определения электрической оси надо провести горизонтальную линию через центр треугольника. Угол, полученный между вектором и прочерченной горизонтальной линией, называется углом альфа. Он определяет отклонение оси сердца. Вычислить его можно с помощью обычного транспортира. В данном случае угол равен -11°, что соответствует умеренному отклонению оси сердца влево.

Определение ЭОС позволяет вовремя заподозрить проблему, возникшую в сердце. Особенно это актуально при сравнении с предыдущими пленками. Порой резкое изменение оси в ту или иную сторону является единственным явным признаком катастрофы, который позволяет назначить другие методы обследования для выявления причины этих изменений.

Таким образом, знание о треугольнике Эйнтховена, о принципах его построения позволяет правильно наложить и подключить электроды, провести своевременную диагностику, выявить изменения на ЭКГ в максимально быстрые сроки. Знание основ ЭКГ поможет спасти множество жизней.
