В статье расскажем как сделать как сделать микроскоп своими руками с увеличением х200, пошаговая инструкция и результатами экспериментов: луковая кожица, кровь, лист.

Здравствуйте! все, вы когда-нибудь мечтали исследовать микроскопический мир? Могу поспорить, что большинство из вас скажет ДА! Но инструменты, которые требуются, очень дорогие. Но есть решение, которое дает достойные результаты, которое будет стоить всего несколько долларов. Микроскопы используют линзы высокой мощности, чтобы сделать изображение с большим увеличением. Просто если у нас есть мощный объектив мы сможем это сделать. В обычных микроскопах изображение сфокусировано прямо на наших глазах. Это требует очень сложной конструкции линзы. Используя смартфон и мощный объектив, мы можем сделать это очень простым способом. Просто нужно держать объектив перед камерой смартфона, прикасаясь друг к другу. Затем через камеру вы можете увидеть сильно увеличенное изображение. Но для того, чтобы постоянно наблюдать за образцом, мы должны создать установку. Итак, давайте приступим!

Подготовка объектива

В этом проекте мы используем линзы высокой мощности, эти линзы очень дороги на рынке. Но мы можем найти их в головке устройства чтения DVD / CD. На самом деле они обладают высокой способностью увеличения для считывания записанных данных в микромасштабе.

Как показано на изображениях, безопасно снимите линзу с ридера. Даже небольшая царапина испортит его.

Материалы и инструменты

В этом проекте мы собираемся использовать объектив высокой мощности, который можно найти в DVD/CD-ридере с камерой смартфона, чтобы получить сильно увеличенное изображение. В списке материалов я упомянул медную доску, она понадобится для подставки под смартфон. Можно использовать любой материал.

Материалы:

1. 1/2 дюйма ПВХ трубы (около 20 см)

2. Стеклянный лист — около 25 см х 16 см

3. 2 мм диаметром 1 ‘1/2 дюйма длиной гайки и болта

4. Медная доска или Акрил

5. Объектив от DVD/CD-ридера

6. Акриловый клей

Инструменты:

1. Ножовочная пила

2. Сверло 2 мм

3. Горячий клеевой пистолет

Платформа для телефона

Чтобы получить четкое представление об образце, нам нужно, чтобы вся установка была устойчивой. Для этого мы используем медный лист, чтобы он соответствовал смартфону. Размеры листа будут всего на 2 мм больше, чем у смартфона по длине и ширине

Теперь у нас есть платформа, которая подходит для нашего смартфона. Следующий шаг — сделать отверстия для объектива и четыре винта. Перед этим я должен кое-что рассказать о дизайне. Для держателя телефона требуется механизм, позволяющий идеально сфокусировать установку на наблюдаемом образце. Для этого я буду использовать четыре винта, которые позволят изменить расстояние между линзой и образцом. Эти винты будут размещены в четырех углах платы держателя. При сверлении отверстия для камеры уделите время и отметьте точку, где находится камера.

После сверления отверстий самое время поместить четыре гайки болтов в углы. С помощью сильного клея поместите их идеально выровненными. Следите за тем, чтобы клей не пролился на резьбу винтов.

После установки четырех гаек самое время разместить линзу. Перед установкой линзы очистите неровные края просверленного отверстия. Затем поместите линзу на просверленное отверстие. 2 мм отверстие идеально облегают линзу и она не падает. Затем приклейте линзу небольшим количеством клея. Это очень сложная часть. Будьте осторожны, любое крошечное смещение может привести к ложному результату. Подставка для телефона готова!

Создание подиума для микроскопа

До этого момента мы завершили держатель. Итак, теперь нам нужна подиум для образца. Я выбрал стеклянную пластину для этой цели. Это позволяет помещать образец непосредственно на подиум. В то время как смартфон может свободно перемещаться и наблюдать любую часть образца. Это может немного запутать вас, но это будет ясно на изображениях.

Для того, чтобы видеть через этот микроскоп, нам нужно освещение. Чтобы освободить место для освещения, я поднял сцену с помощью четырех труб из ПВХ, нарезанных на одинаковую длину около 5 см. Затем мы устанавливаем метод освещения под стеклянной сценой. В моем случае Я использую фонарик телефона. Это легко и идеально подходит для этого проекта. Я испробовал много источников света, но смартфон-фонарик дал лучшие результаты.

Проверяем наш самодельный микроскоп

Теперь у нас есть готовый микроскоп. Посмотрим, как с этим работать. Прежде всего мы должны сбалансировать платформу телефона. Для этого, повернув четыре винта, вы можете изменить высоту держателя телефона. Держите высоту примерно на 2-3 мм. Хорошо, теперь вы должны поместить камеру вашего телефона идеально выровненной с объективом на платформе телефона. Это можно сделать, включив приложение камеры и выровняв его до получения идеального изображения.

После этого нам нужен образец для наблюдения. Как вы можете видеть на изображении, я поместил 2 луковичные ткани. Поскольку у нас достаточно места, можно разместить более одного образца. Затем включите вспышку. Теперь вы можете сдвинуть платформу телефона на стекло, пока изображение с камеры не покажет сфокусированное изображение ткани. Фокусировка может быть выполнена с помощью двух винтов, которые наиболее близко расположены к камере.

Результаты экспериментов под самодельным микроскопом

Вы не поверите результатам этого микроскопа. Трудно поверить, что возможно получить такие результаты с помощью этого простого микроскопа DIY. Примерно увеличение составляет около 200x. Ниже будут результаты под данным самодельным микроскопом.

Луковая кожица под микроскопом

клеточные стенки и ядрышки хорошо видны.

Верхний слой эпидермиса листа под микроскопом

Клетка крови под микроскопом своими руками

Клетки крови кажутся красными, когда они слипаются. В распределенном виде они могут быть видны как маленькие пузырьки или рыбья икра.

Давно известно, что простенькие безделушки, собственноручно сделанные родителем для своего ребятенка, ценятся им куда выше, нежели хитроумные покупные подарки. При этом авторитет старшего в глазах малолетки заметно возрастает. Одну из подобных рукотворных «мелочей» и предлагаем здесь вниманию читателя. Речь пойдет о несложном оптическом приборе из «породы» микроскопов. Способность увеличивать последнего намного превышает возможности самой сильной лупы, микроскоп позволит ребенку увидеть массу интересного, рассматривая, например, насекомых и растения, а взрослому поможет при необходимости оценить качество заточки режущего инструмента.

Самодельный микроскоп из оптики от старого фотоаппарата

В самодельном микроскопе использованы два готовых оптических узла - штатные объективы: от малоформатного фотоаппарата (типа «ФЭДа», «Зенита») и до съемочной восьмимиллиметровой кинокамеры. Добыть кинооптику вполне реально, поскольку тысячи любительских киноаппаратов осели мертвым грузом после массового распространения электронной видеотехники.

Итак, как же из фотоаппарата сделать микроскоп?

Для нашего микроскопа был взят объектив «Зоннар» (от немецкой камеры) с фокусным расстоянием 10 мм, на который возложили роль окуляра микроскопа. В качестве объектива самоделки подошел объектив «Индустар-50» от старого «ФЭДа». Еще понадобилось удлинительное кольцо №4 с присоединительной резьбой М39х1 (самое длинное), применяемое при макросъемке. Если использован объектив от «Зенита», потребуется кольцо №3 с резьбой М42х1. Фото- и кинообъективы объединяют в единое оптическое целое с помощью жесткого светонепроницаемого тубуса. Удлинительное кольцо послужит связующим звеном между объективом , тубусом и подставкой. Для сопряжения миниатюрного кинообъектива с задним концом тубуса подойдет верхняя коническая часть (вместе с горлышком) подходящей пластмассовой бутылочки от напитков или парфюмерных снадобий.

Наш оптический прибор в собранном виде показан на рисунке. Подставка изготовлена из тонкой доски либо многослойной фанеры толщиной 6...10 мм. Для кронштейна подойдет алюминиевая полоска шириной до 50 мм и толщиной 1...1,5 мм. Можно сделать кронштейн из пары пластинок из текстолита, связав их между собой и с подставкой уголками из алюминия. Желательно придать кронштейну форму, обеспечивающую оптическому узлу удобный для «работы» наклон. Тубус, склеенный из картона, на корпусе удлинительного кольца фиксируют на клею. Длина тубуса зависит от размеров и формы горловины от пластмассовой бутылочки (при этом отрезать горловину следует так, чтобы ее цилиндрическая часть оказалась длиной не менее 20 мм, что обеспечит при стыковке соосность оптических узлов). В горлышке горловины укрепим киносъемочный объектив, например, от простейшей съемочной камеры «Спорт» (любой модификации).

Фокусирование оптической системы на объекте наблюдения осуществляется с помощью дистанционного кольца фотообъектива. Тубус лучше изготовить составным (из отдельных секций, входящих с легким трением одна в другую), что расширит пределы фокусировки. Внутренние поверхности тубуса и горловины желательно покрыть черной матовой краской. Если оснастить прибор столиком для поддержки предметного стекла и зеркальцем, появится возможность рассматривать объекты в проходящем свете.

Перед тем как сделать микроскоп своими руками, следует разобраться с тем, для чего его можно использовать, а также какие материалы для этого потребуются. Надо сразу отметить, что соорудить такую конструкцию можно самому, при этом вам не нужны какие-либо дорогие элементы.

Для чего используется устройство?

В принципе, основная цель любого микроскопа - увеличение объекта в несколько десятков или сотен раз. Применяются представленные аппараты не только на уроках биологии в школе, но и в медицине, электронике и других сферах. Например, благодаря цифровому микроскопу, существует возможность осуществлять ремонт очень маленьких микросхем, мобильных и компьютерных плат.

Самым удобным является электронный аппарат, так как он способен увеличивать объект очень сильно. Следует отметить, что соорудить микроскоп своими руками нетяжело. Необходимо просто знать его устройство, а также собрать нужные материалы.

Из чего можно сделать устройство?

Естественно, сконструировать микроскоп своими руками можно и с нуля. Однако часто те люди, которые разбираются в электронике, компьютерных технологиях и оптике, изготавливают представленное устройство на базе других агрегатов: фотоаппаратов, биноклей, веб-камер.

Прежде чем начинать изготовление конструкции, необходимо точно определиться с ее функциями, подобрать нужные элементы. Желательно также сделать чертеж устройства на бумаге. Естественно, производятся все необходимые расчеты.

Делаем аппарат с нуля: необходимые материалы и инструменты

Для того чтобы сделать микроскоп своими руками без готовых приборов, вам потребуется такое оборудование:

Трубка из стекла. Ее длина должна составлять примерно 20 см, а диаметр - до 6 мм.

Несколько пластин (желательно из меди). Толщина металла не должна быть большой (около 1 мм). Что касается общих размеров пластин, то они составляют 3*6 см.

Несколько небольших стеклышек.

Сверло небольшого диаметра.

Газовая горелка.

Молоток.

Отвертка.

Гайки и винтики.

Если у вас нет металла, который будет служить основанием для конструкции, то можете использовать плотный картон. Однако учтите, что в этом случае аппарат не будет прочным и не прослужит длительное время.

Изготавливаем устройство: инструкция

Перед тем как сделать микроскоп, ознакомьтесь с последовательностью произведения работы:

1. Прежде всего, из стеклянной трубки при помощи горелки надо изготовить небольшой шарик, который будет служить линзой для устройства. Учтите, что этот элемент ни в коем случае нельзя трогать руками, так как на поверхности останутся следы, которые впоследствии будут искажать изображение.

2. На данном этапе нужно сделать корпус для линзы. Для этого понадобятся металлические пластины. Чтобы использование такого аппарата было удобным и безопасным, нужно обязательно закруглить углы. В «корпусе» следует просверлить отверстия: 4 крепежных и одно смотровое.

3. Теперь можно собрать всю конструкцию воедино. Для этого между пластинами устанавливается «линза», и корпус скрепляется болтами. Далее с одной стороны линзы при помощи скотча можно приклеить стекло, на которое и будет укладываться объект.

Такая конструкция микроскопа является ручной и самой простой. Представленным устройством могут пользоваться взрослые в домашних условиях и дети. Для профессиональных работ вам понадобится более сложный, цифровой аппарат. Далее вы узнаете, как его соорудить.

Как сделать электронный микроскоп: необходимые материалы

Для изготовления представленного устройства обычно используется веб-камера. Перед тем как сделать микроскоп такого типа, соберите весь необходимый материал и инструмент:

Персональный компьютер или ноутбук.

Веб-камера (желательно с ручной настройкой фокуса). Учтите, что нам понадобится объектив, так что он должен легко выниматься из первоначального устройства.

Несколько больших и маленьких уголков, из которых впоследствии будет сооружена стойка.

Трубка стальная небольшого диаметра и специальное крепление, которое может передвигаться и фиксироваться на поверхности металла.

Небольшое зеркало или вспышка из мобильного телефона для конструирования подсветки.

Металлическая пластина для изготовления платформы.

Крепежи, а также пистолет с термоклеем.

Инструкция по изготовлению цифрового микроскопа

Цифровой микроскоп своими руками делается очень просто, нужно только соблюдать определенную последовательность действий:

1. Для начала следует соорудить «скелет» конструкции. Для этого нужно металлическую пластину соединить с уголками. Все элементы можно скрепить болтами. В качестве штатива можно использовать металлическую трубу небольшого диаметра. Она имеет определенные плюсы. Например, при помощи специальных крепежей вы можете к вертикальному элементу прикрутить еще один небольшой кусочек трубы, к которой прикрепится объектив. При необходимости вы сможете поднимать или опускать данный элемент. Кроме того, для сооружения платформы можно также использовать небольшую картонную коробку, в которую вставляется штатив и заливается плиточным (или другим) клеем. Учтите, что конструкция должна быть максимально устойчивой.

2. Далее можно сделать регулятор настройки фокуса. Для этого используется капроновая нить (или резинка), подвижная втулка, ушко для фиксации нити на штативе. То есть вам нужно сделать своеобразный редуктор, благодаря которому точность фокуса объектива увеличивается.

3. Далее электронный микроскоп своими руками делается просто. Теперь следует выкрутить объектив из веб-камеры. Делайте это осторожно, чтобы не повредить элемент. Далее нужно перевернуть его и поставить на место. Для крепления используйте термоклей. Готовую конструкцию можно прикрепить к подвижной части штатива. Под ней следует организовать предметный столик с подсветкой. Для этого используется обычный светодиод.

4. В последнюю очередь нужно обработать провод веб-камеры. То есть следует срезать его толстую оплетку. В этом случае он станет более гибким и не будет мешать передвижению объектива.

Теперь вы знаете, как сделать микроскоп своими руками. Удачи!

В школьные годы мне очень нравилось рассматривать разные предметы под микроскопом. Все что угодно - начиная от внутренностей транзистора и заканчивая различными насекомыми. И вот, недавно решил я снова побаловаться микроскопом, подвергнув его небольшим переделкам. Вот что из этого получилось:

Под микроскопом - микросхема КС573РФ2 (ROM c УФ-стиранием). Когда-то на ней была записана тестовая программа для Спектрума.

Если попробовать решить задачу «в лоб» - приставить камеру к окуляру микроскопа, то ничего хорошего из этого не выйдет: очень трудно найти точку, в которой хоть что-то видно, камера постоянно пытается настроить экспозицию, видимая область очень маленькая (на видео с первой версией окуляра это видно). Поэтому я решил пойти другим путем

Немного теории

От теории к практике

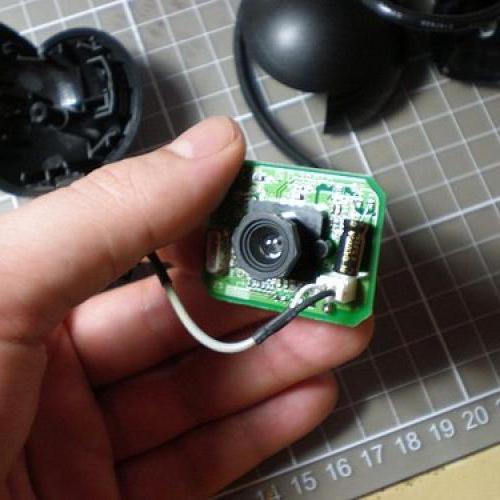

Снимаю объектив:

Первый тест:

Чтобы сделать вещь вечной - нужно перемотать ее синей изолентой…

Делаю трубку, которая будет вставляться в микроскоп на место окуляра:

Трубка немного меньше по диаметру чем нужно, поэтому один конец пришлось немного «расширить».

Закрепляю трубку термоклеем на камере без объектива:

Вставляю вместо одного из окуляров:

Готово!

Ниже несколько видео, которые получилось снять с помощью этого объектива:

Глаз мухи

eInk экран от PocketBook 301+

Экран retina от iPod`а

Экран Nokia 6021

Поверхность компакт-диска

Как сделать простой микроскоп Левенгука
Сначала научимся делать маленькие линзы - стеклянные шарики диаметром 1,5 - 3 мм. Возьмите стеклянную трубку длиной не менее 15 - 20 см и диаметром 4 - 6 мм. Прогрейте ее посередине на огне до размягчения стекла, не забывая все время поворачивать вокруг оси. Почувствовав, что трубка стала пластичной посередине, резко разведите два ее конца в стороны. В итоге вы получите две трубки с тонкими длинными кончиками на одном из концов.

Прогрейте кончик над пламенем спиртовки или газовой горелки, чтобы силы поверхностного натяжения образовали на его конце стеклянный шарик.

Стеклянный шарик поместите с помощью пинцета в углубление. Накройте сверху второй пластиной и стяните их вместе с помощью винтов и гаек. (Мы специально сделали разборную конструкцию, чтобы поэкспериментировать с шариками разного диаметра). Головки винтов должны быть со стороны выступа смотрового отверстия, потому что при просмотре микроскоп касается кожи лица.

Теперь с помощью клейкой ленты (скоча) прикрепите по контуру к медной пластине напротив смотрового отверстия покрывное стеклышко от школьного микроскопа. (Если у вас его нет, подойдет прозрачная пластмассовая пластинка, вырезанная из пластиковой бутылки).
Положите напротив смотрового отверстия объект, который вы хотите рассмотреть в микроскоп, и накройте вторым покрывным стеклышком. Но фото вы видите, что объектом наблюдения является простая нитка.

Микроскоп нужно поднести к самому глазу и смотреть через него на какой-либо источник света. Это может быть окно в яркий солнечный день или настольная лампа. После этого вам откроется удивительный микромир. Нитка, например, будет выглядеть огромным канатом, из которого торчат оборванные тросы. Ножка обыкновенной мухи скорей напомнит ногу слона, сильно покрытую щетиной.

Не менее интересно рассматривать разные жидкости. Если рассматривать сильно разбавленную в воде акварельную краску, можно увидеть знаменитое броуновское движение частичек краски в воде. Молоко предстанет перед вами в виде огромных плавающих островов капелек жира. Вода из соседней лужи скрывает в себе невидимый мир микроорганизмов, которые даже не подозревают о том, что вы за ними пристально наблюдаете.
Кровь лягушки при рассмотрении в микроскоп выглядит совершенно ошеломляюще.
