Как правильно сделать козлы строительные. Козлы строительные: какие купить и как сделать своими руками

Значительно расширяют возможности домашнего мастера универсальные складные козлы. Трансформирующееся приспособление удобно хранить, быстро устанавливать, можно изготовить в течение нескольких часов. Оно обходится минимум вдвое дешевле заводских модификаций, обладает высоким ресурсом.

Конструкция и варианты использования

В отличие от классических козелков универсальные козлы раскладные, что облегчает хранение и транспортировку. Конструкция столярно-строительного приспособления имеет вид:

• ножки с распорами, шарнирно соединенные между собой
• съемная опорная перекладина
• ременная стяжка внизу

Приспособление позволяет заготавливать дрова, кроить длинномерные пиломатериалы и опирать щиты строительных лесов (понадобится 2 пары козелков) по умолчанию. На опорную перекладину можно закрепить дощатую столешницу для размещения электроинструмента (например, торцовочный, сверлильный, заточный станок).

Если собрать из досок или фанеры легкий каркас, можно соорудить из двух козелков крупногабаритный столярный стол-верстак для сборки мебели.

Вырезы в опорной планке позволяют работать с трубчатыми заготовками, прижимать ламели склеиваемых столярных деталей. На одну сторону козелков можно закрепить лист фанеры, ГКЛ, ОСБ для разметки, прямого или фигурного кроя.

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

• ноги (4 шт.) – 0,95 м
• перекладина верхняя – 0,9 м
• распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

• доска 95 х 45 мм – 5 штук по 2 м
• доска 90 х 20 мм – 1 штука 2 м
• доска 90 х20 – 1 штука 3 м
• болт мебельный М10 х 100 с гайкой – 4 штуки
• шайбы М10 – 12 штук
• саморезы 4 х 45 – 50 штук (по дереву)
• ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем.

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

• ремень – 140 руб. (2 шт. в упаковке)
• болты в комплекте – 75 руб.
• саморезы – 30 руб.
• доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Технология изготовления

Общим принципом столярных работ является изготовление деталей и окончательная сборка из получившегося «конструктора. Все элементы можно обработать антисептиками, антипиренами и лакокрасочными составами, сократив расход, качественно обработав сопрягаемые, трущиеся поверхности.

Крой заготовок

Отдельно размечаются все детали для одной стороны ножек:

• из 2 м доски получается два элемента
• разметка транспортиром начинается от самого края
• на стороне 45 мм линия под 65 градусов
• ее продолжение на торце (доска «дюймовка) линия под 80 градусов
• крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.

Линия реза верхней опоры прямая (90 градусов), здесь проблем не возникает. Все распорки обрезаются с двух сторон под углом 80 градусов с ужением кверху. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. рез производится в одной плоскости, по торцу скашивать его не нужно. В результате получается комплект деталей для одного козелка.

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:

• ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
• пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см

Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом.

Результатом должен стать паз, показанный на рисунке:

Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Крепление распоров

Конструкция не имеет необходимой пространственной жесткости, заваливается от незначительных боковых нагрузок. Поэтому необходимо усиление козелков распорами:

• ножки складываются вдоль, укладываются на пол параллельно
• на наружных деталях отмечается 15 см от низа
• прикладывается самая длинная распорка (95 см)
• просверливаются отверстия для саморезов, исключающие раскалывание древесины при затяжке
• производится крепление одним метизом с каждой стороны для обеспечения некоторой подвижности
• конструкция переворачивается, создаются отметки на точно такой же высоте 15 см, только уже на внутренних деталях
• распорка 77 см крепится аналогично предыдущей одним саморезом с каждой стороны

Затем крепится последняя верхняя распорка:

• универсальные козлы раскладываются в эксплуатационное положение
• в пропилы устанавливается планка опорная
• от пазов вниз откладываются расстояния 20 см
• распорка устанавливается сверху этих отметок
• наживляется саморезами аналогично предыдущим деталям

При необходимости выполняется подгонка, если все детали расположены без люфтов относительно друг друга, вкручиваются вторые саморезы на всех распорках.

Нижний стягивающий ремень

Опорная планка не позволяет ногам сложиться внутрь. Однако домашний мастер может сместить их наружу случайно, конструкция «разъедется», потеряет жесткость. Для этого используется ременная стяжка, фиксирующая противоположные нижние распоры. Ее устанавливают по технологии:

• козелки раскладываются
• размечается середина нижней распорки
• просверливается сквозное отверстие 10 мм сверлом (под болт М10)
• в 40 см от карабина ремня пробивается отверстие, в которое вставляется болт

После чего, достаточно закрепить болт с ремнем в одной распорке гайкой, затянуть ремень вокруг противоположного распора, обрезать лишнюю длину. Этим же ремнем к ножкам крепится опорная планка при транспортировке или хранении в сложенном состоянии.

Таким образом, универсальные раскладные козелки изготавливаются своими силами с минимальным набором инструментов в течение пары часов. Все детали являются готовыми шаблонами, что облегчает дальнейшую сборку необходимого числа этих трансформируемых приспособлений.

Козлы являются незаменимым приспособлением в любой работе. Долгое время автор канала «Столярные изделия своими руками» пользовался временными, на скорую руку сооруженными козлами. И в основном на открытом воздухе. Когда же появилась мастерская, остро встал вопрос о них в мастерской.
Вот эти сооружения из бревен и толстых досок, которые использовал до недавнего времени, имеют большой вес и занимают много места. Поэтому решил сделать козлы более подходящие для работы своими руками. Получилась очень профессиональная модель.

Много полезного для столяров в этом китайском магазине .

Конструкция козел и различных опор – великое множество. Но в первую очередь обращал внимание на универсальность конструкции, позволяющей регулировать высоту опорной перекладины или седловины, использовать козлы в качестве мини-верстака, а также превращать их в роликовую опору для поддержки длинномерных заготовок. Вот несколько примеров таких конструкций.
В первой понравилась возможность объединения нескольких пар козел в стол. Здесь подкупает простота и разборность конструкции. В этих интересна реализация механизмов фиксированного изменения высоты седловины. А последние понравились больше всего. И, в первую очередь, из-за наличия откидывающейся роликовой опоры и плавного изменения высоты седловины.
Проанализировав множество вариантов, придумал конструкцию универсальных козел. Эти столярные козлы состоят из сменных т-образной седловины и роликовой опоры с направляющими, вставляющиеся в сквозные пазы в корпусе. В корпус врезаны ножки, связанные перекладины, на которые устанавливается полочка. Также в корпусе установлен механизм фиксации седловины и роликовой опоры.

Первое самое важно при конструировании столярных козел – это определиться с их высотой. Вообще, в мастерской для комфортности работ лучше всего высоту всех рабочих поверхностей: козел, верстака, столешницы рабочего стола, стола циркулярной пилы и тому подобное – делать едиными и соответствующими вашему росту.
Чтобы определить оптимальную для своего роста высоту рабочих поверхностей в мастерской сделайте следующее. Наденьте свою рабочую обувь, встаньте ровно, ноги расставьте на ширину плеч, плечи расслабьте, опустите руки вдоль туловища, согните кисти в запястьях так, чтобы ладони были параллельны полу. Расстояние от пола до основания ладоней и будет той оптимальной для вашего роста высотой рабочей поверхности. Для роста автора видео, это около 88 см. Соответственно, и универсальные козлы делал с учетом этой высоты.

Размеры деталей рассчитывал исходя из того, что исходный материал – это образная строительная доска сечением 50х150 и 25-150 мм. После обстружки которой, получаются заготовки сечением примерно 45х145 и 22х145 мм, соответственно.
Т-образная седловина столярных козел состоит из двух частей. Строганная и опиленная в размер доски толщиной 45 мм, с выбранным пазом типа «ласточкин хвост» и составного бруска, склеенного из двух реек толщиной 22 мм. Гребень также типа «ласточкин хвост», которым он вставляется на клей в доску. Перпендикулярно кромке составного бруска в него вклеены две направляющие рейки толщиной также 22 мм.
Роликовая опора – еще проще. Поскольку т-образное соединение отсутствует. Роликовую опору сделал из никелированной металлической трубы диаметром 50 мм, используемой для опор столешниц из стекла МДФ или ДСП. Здесь особо не мудрствовал. Коронкой по дереву диаметром 50 мм из доски толщиной 50 вырезал две пробки. В пробки вставил мебельные болты диаметром 6 мм и зафиксировал их гайками. Пробки плотно вставил в трубу с двух сторон. Далее, предварительно надев шайбы на выступающие концы болтов, вставил их в отверстие кронштейнов. А сами кронштейны саморезами прикрепил к составной рейке. Снаружи кронштейнов через шайбы навернул самоконтрящиеся гайки.

Почти каждый строитель, который сталкивался с вопросом возведения постройки любого назначения, задавался вопросом о том, как изготовить козлы строительные своими руками. Без них произвести упомянутые манипуляции будет достаточно сложно. Конструкцию можно взять в аренду, однако это стоит достаточно дорого, что в особенности касается того случая, который предполагает ведение строительства в течение продолжительного времени.

Подготовка к проведению работ

Если козлы строительные своими руками будут изготавливаться, то первоначально необходимо подготовить все материалы и инструменты. Среди первых можно выделить трубу, диаметр которой может быть равен 1,5 или 2 дюйма. Конечный параметр зависит от предполагаемых нагрузок. Понадобится труба с диаметром в 1 и 1,5 дюйма, цифра будет зависеть от параметра трубы, которая была описана выше. Из заготовок предстоит выполнить горизонтальные перемычки, которые станут соединять стойки. Еще одна труба диаметром в 0,5 дюйма будет необходима для изготовления зацепов, в которые устанавливаются горизонтально ориентированные перемычки. В качестве штырей выступит круглый прут, диаметр которого равен 14 миллиметрам. Эту заготовку предстоит наварить на горизонтальную перемычку с обеих сторон.

Если будут изготавливаться козлы строительные своими руками, то помимо описанных выше элементов, понадобится регулировочный механизм, который поможет нивелировать неровности поверхности. Для его формирования нужно приобрести четыре болта, а также гайки. Болты следует подбирать по диаметру, минимальный показатель которого должен составить 20 миллиметров. В нижнюю часть стоек следует приварить гайку, в которую устанавливается винт.

Технология изготовления

Когда изготавливаются козлы строительные своими руками, то начинать работы по формированию штыревой конструкции необходимо со стоек. В этом случае все довольно просто, в нижней части данных элементов нужно приварить гайки для болтов. В верхней части наваривается патрубок. Его нужно будет использовать для монтажа секции следующего яруса. По бокам трубы сверху и снизу, отступив от краев 200 миллиметров, нужно приварить трубки, длина которых составляет 100 миллиметров. Сверху и снизу их должно быть по четыре штуки. В итоге должен получиться крест, что позволит, соединяя стойки перемычками, формировать прямоугольную конструкцию. Стойки верхних ярусов будут отличаться от аналогичных элементов снизу отсутствием гаек. В этом случае труба должна оставаться свободной.

Если вами изготавливаются строительные леса, на следующем этапе по краям горизонтальных длинных и коротких перемычек нужно будет приварить штыри, согнув их после этого под прямым углом. Важно снабдить конструкцию стеллажом, который должен обладать составными частями из толстых досок. Их ширина должна быть эквивалентна 0,5 метра. В процессе сборки стеллаж укладывается на горизонтально расположенные короткие перемычки.

Проведение сборки

Изготавливая строительные леса из металла, на следующем этапе нужно будет осуществить сборку. Для этого мастеру рекомендуется заручиться помощью еще одного человека. Один из них должен будет удерживать две стойки, тогда как другому предстоит вставить в них перемычки. С помощью коротких элементов у вас получится собрать две боковины. Каждый из мастеров, удерживая по боковине, начинает вставлять длинные перемычки. После того как данные заготовки будут на месте, можно подровнять все по уровню, укладывая на них трапы. Перед тем как сделать строительные козлы, следует ознакомиться с технологией. На следующем этапе она предполагает возможность установки последующих ярусов, при этом нужно пользоваться вышеописанной методикой.

Особенности изготовления деревянных лесов

Если вы решили изготовить козлы из древесины, то шаг между стойками может быть равен пределу от 2 до 2,5 метра. Что касается ширины настила, то она должна быть эквивалентна одному метру. Не стоит делать конструкцию излишне высокой, максимальный предел по высоте составляет 6 метров. Для проведения работ предстоит подготовить доски толщиной в 50 миллиметров. Что касается их ширины, то эта цифра не должна казаться меньше 100 миллиметров. Можно заменить такие заготовки брусом квадратного сечения в 10 см. В основу стоек и упоров может лечь кругляк. Распорки и ограждения, как правило, изготавливаются из досок, толщина которых составляет 30 миллиметров или больше.

Заключение

Если вы хотите изготовить козлы строительные складные, о которых велась речь выше, то их можно будет использовать в течение многих лет. Этого нельзя сказать о деревянных конструкциях, которые требуют обработки определенными веществами, обеспечивающими материал специальными качествами. Древесина служит меньше и не является столь устойчивой в готовой конструкции. Помимо прочего, деревянные колеса должны устанавливаться на специальные подмостки, которые исключают взаимодействие пиломатериала с грунтом. Чертеж строительных козлов позволит вам осуществить работы без ошибок. Его вы можете позаимствовать из статьи или начертить самостоятельно в зависимости от габаритов будущей постройки. Ведь именно от этого будет зависеть то, насколько удобно будет производить строительные работы.

Из данного мастер класса вы узнаете, как можно самостоятельно изготовить популярные нынче складные парные козлы для переносной мастерской.

Конструкция довольно простая, изготавливается из недорогих материалов.Для изготовления представлены все необходимые чертежи, а также дана заготовка раскроя в программе Sketchup.

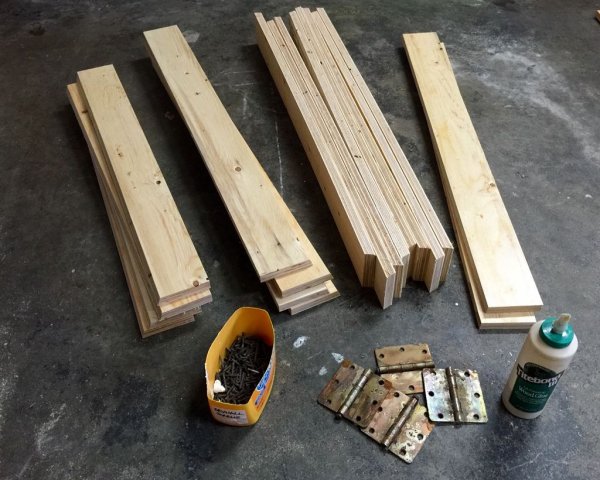

Материалы и инструменты

• палубная 18 мм фанера;
• петли от дверей;
• Саморезы;
• Полипропиленовая веревка

Чертежи для изготовления

Схематический чертеж

• высота 811 мм;
• ширина верхнего основания 844 мм;
• минимальная ширина (ножки) 711 мм.

Чертежи козлов в программе Sketchup

Скачать файл:
(cкачиваний: 403) .zip

Изготовление козлов

Распил деталей

Осуществляем разметку деталей для распила фанеры.

Схема разметки фанеры для распила.

Пояснения по деталировки цветом

• Зеленый: верхние топы 844*90 мм - (нужно 2 шт.);
• Желтый: нижней поперечины поддержки 711 х 90 мм (изначально предполагалось 711 х 180 мм);
• Оранжевый: верхние перемычки 844 х 90 мм (изначально предполагалось 844 х 180 мм);
• Синий: ноги. 844 *90 мм - 8 штук;
• Розовый: части для изготовления креплений на стену;
• Белый: отходы.

Сборка боковин

На данном этапе задача заключается в соединении опорных ножек с верхней и нижней поперечинами.
При монтаже верхней поперечины, рекомендуется приложить петли, чтобы в дальнейшем саморезы крепления петель не попадали на саморезы крепления заготовок из фанеры.

Просверливаем точки крепления саморезами сверлом меньшего диаметра, зенкуем отверстия, чтобы в дальнейшем спрятать шляпки саморезов.
Для соединения деталей также был использован столярный клей ПВА, на место соединения наноситься небольшое количество клея, прикладывается заготовка и стягивается саморезами.

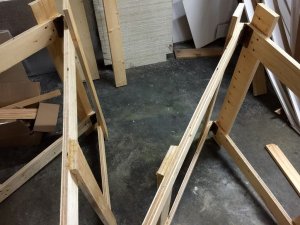

Соединение боковин

Затем прикручиваем к торцу одной из боковин верхняя опорную площадку.
К обоим не нужно, иначе не будет работать механизм открывания и закрывания.

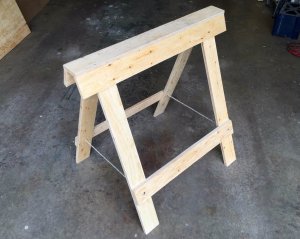

Изготовление ограничителя открывания

Для безопасности при работе на козликах, при их раскрытии более чем на 20 градусов - был придуман ограничитель раскрывания.
Он реализован из полипропиленовой веревки, т.к. этот материал неэластичный, прочный и недорогой.
Для изготовления ограничителя сверлим отверстия в каждой ножке в районе нижней поддержки, и продеваем полипропиленовую веревку в одну затем во вторую ногу. Затягиваем узел на веревке, и растапливаем его при помощи обычной зажигалки.

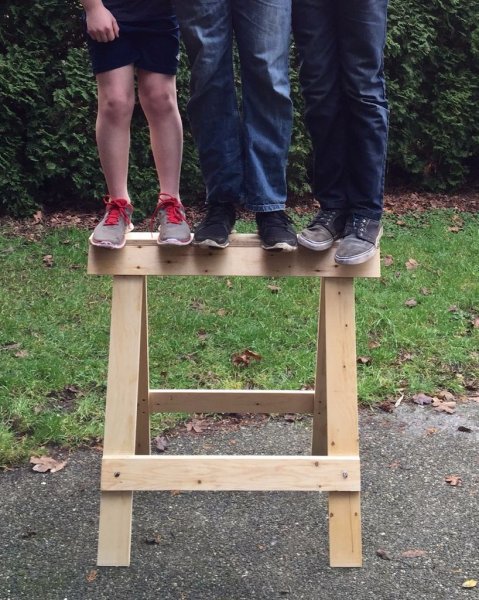

Проверка козлов

Убедились в надежности конструкции и развеяли сомнения.

Изготовление креплений для козликов на стену

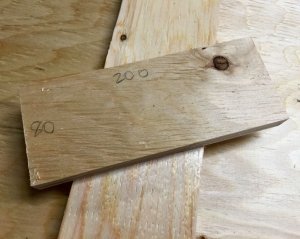

для этого из фанеры были вырезаны

• 2 заготовки 206 х 50 мм;
• 2 заготовки 188 х 50;
• 2 треугольника с катетами по 188 мм.

Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.

Простейшее приспособление для распиловки дров - козлы, позволяет обработать кубометры древесного сырья, сделать аккуратный распил доски или металлической планки. Классический вид станка представлен несложной конструкцией. Материал для изготовления дровопильного оборудования более чем доступен и выбирается по усмотрению: деревянный брус, тонкие стволы деревьев, металлический профиль, подручный металлолом.

Как сделать козлы для распиловки дров по правилам эргономики

Как и любой станок, распилочный агрегат требует подготовки к своему изготовлению, обдумывания конструкции, выполнения наброска или чертежа с расстановкой размеров, указанием мелких деталей, выбором угла наклона опор, высоты рогов. Тщательный подход избавит от последующей доработки, ускорит сборку, способствует созданию предпосылок для эффективной работы.

Точно подобранные размеры и габариты козлов позволяют собрать легкую, устойчивую и удобную в работе станину для распиловки бревен. Габаритный размер должен учитывать комфортное и удобное использование станка:

• рост работника,
• вид инструмента,
• сорт распиливаемого дерева.

Высота расположения бревна влияет на продолжительность распиливания. Оптимальная вышина перекладины-опоры для укладки сырья составляет 90 - 110 см, размер позволяющий трудиться в свободном естественном положении, без сгибания спины или расположения руки выше горизонтали.

Инструмент для работ предопределяет монтировку на козлах дополнительных элементов. Работа с применением двуручной пилы требует наличия упора для руки. Простой упор изготовляется из лесины, вставленной в козлы.

Применение бензопилы для заготовки чурок требует крепкого материала верхней части козел и другой конструкции. Технология работы с современным режущим инструментом требует максимального места для свободного свешивания одной из оконечностей бревна, чтобы убрать возможность зажима полотна.

Как сделать козлы для распиловки дров обычной пилой

Приводим габаритные размеры и подробную инструкцию для изготовления легких, прочных и удобных козел.

Для работы подготовьте материал из списка:

• Для основы. Отрезок бруска с сечением 100х100 мм. Длина отреза 1.1+/- 00.5 м.
• Для ножек. Отрезки брусков с сечением 50х50 мм. Количество - 4 единицы. Длина 1.1 +/-0.05 м.
• Под рога. Отрезки брусков с сечением 50х50 мм. Количество - 2 единицы. Длина 360 м.
• Для усилителей под ноги. Отрезки бруса дюймового сечения. Количество - 2 единицы. Длина 1.3м.
• 3 десятка саморезов 45х100 мм.
• Препарат для защиты деревянных поверхностей от гниения, морилка.

Предлагаемый список не является обязательным. Материалы выбираются из наличия в собственном хозяйстве остатков от предыдущих строительных работ.

Для работы потребуется набор инструментов:

• Уголок строительный.
• Мягкий простой карандаш.
• Ножовка по дереву.
• Обычный молоток.
• Стамески.
• Строительная рулетка.
• Отвертки с плоской и крестообразной насадкой.
• Малярная кисть 4-5 см.

Брус для основы разметьте для 12-ти пропилов, по 6 штук с каждой стороны, глубиной 2.5 см. Это будут пазы для рогов и ножек. Полезный совет. Пропилы выполняются на 2-3 мм уже, чем 50 мм, для плотной, в натяг, вставки брусьев 50х50 мм.

Стамеской и молотком выбираются пропилы, в полученные пазы вставляются напиленные по размеру бруски. Производится закрепление саморезами.

На брусках дюймового сечения размечаются места под крепление усилителей, обеспечивающих крепость конструкции и убирающих возможность расхождения ножек при нагрузке. Ножовкой отпиливаются концевые отрезки, подбирается длина заподлицо с ножками. Под углом отпиливаются концы ножек, упирающихся в землю.

Готовые козлы обрабатываются морилкой. После просушки простой станок готов к использованию.

Изготовление козлов для распилки двуручной пилой

Выполнение распила бревен двуручной пилой вызывает расшатывание станка из-за попеременного сдвигающего усилия и приводит к опрокидыванию узких козлов. X-образные стойки для распилочного агрегата под двуручную пилу изготовляют из толстой, хорошего качества древесины с сечением от 10 см., используя для стяжки металлическую затяжку или деревянный брусок. Ширину нижней опоры стоек делают на 10-15 см больше, чем расстояние от поверхности до верхней части стяжного бруска. В случае соединения опорных крестовин деревянной стяжкой, дополнительно производят обвязку тонким брусом, укрепляя и придавая конструкции жесткость и устойчивость.

Размеры для изготовления козлов берутся аналогично размерам для простой конструкции, с корректировкой габаритов для нижней опоры.

Как изготовить самодельные складные козлы из дерева

Заготовка дров производится сезонно. Использованный распилочный станок в остальной период пылится, ветшает и занимает полезное пространство. Модель складных козлов поможет разрешить вопрос рационального складирования, пригодится при ведении выездной лесозаготовки.

Для изготовления модели потребуется материал:

• Деревянные бруски. Количество - 4 единицы.
• Металлическая труба длиной 1-1.3 м. Количество - 1 единица.
• Ограничитель для соединения ножек: тросик, цепочка, ремень, веревка.
• Сверло по дереву с максимальным диаметром.

Простота конструкции сочетается с простотой изготовления. Бруски одинакового размера берутся готовые или распускаются из доски 50 мм. На каждом бруске намечается место для отверстия с диаметром на 1-2 мм меньше диаметра трубы и просверливается перкой насквозь. По парное соединение брусков выполняют ограничителем. Длина ограничителя подбирается по углу раскрытия козла 350-450.

Правильная сборка позволяет сложить бруски в одной плоскости и убрать козлы до востребованности.

Как изготовить металлические козлы для распиловки дров

Металлические козлы имеют более длительный рабочий ресурс и компактные размеры, в отличие от классических, деревянных конструкций. Для изготовления козлов из металла в домашних условиях потребуются следующие материалы и инструменты:

• Уголок/профильная труба 50х50мм.
• Деревянный брус 50х59мм. Длина 5-10 см.
• Болгарка или ножовка по металлу.
• Строительный сантиметр или рулетка.
• Болты для соединения или сварочный аппарат.

По составленному заранее эскизу, с проставленными и выверенными размерами, отрезается балка основы, намечаются места крепления ножек и рогачей. Нарезаются остальные части конструкции. Выбирается вариант соединения. Для разборной конструкции соединение деталей выполняют болтами. Для стационарного козла применяют приварку частей. На продольный уголок или трубу, скрепляющую стойки, закрепляют кусок бруса 50х50 мм. Это мера предосторожности и защита зубьев пилы, исключается контакт рабочей поверхности зубьев с металлическим корпусом козлов.

Себестоимость самодельной металлической модели высокая и сопоставима с ценой собранной готовой модели козла на строительном рынке инструментов и оборудования.

Модельный ряд охватывает небольшие экземпляры, предназначенные для частного пользования, и заканчивается большими, габаритными станками для крупного производства. Ценовые пределы от 12 $ до 500 $. Выбор модели производят по предполагаемой нагрузке на станину, длине и толщине рабочего леса.

Европейские производители предлагают недорогие козлы для распиловки дров. Купить с доставкой выбранную модель предлагают многие украинские фирмы дистрибьюторы. Например, немецкая фирма MB выставляет модели на рынке Украины от 11 $. Отличие качественных козлов для распилки из Германии от аналогичных китайских экземпляров в составе и прочности металла, оборудовании станков дополнительными элементами. Предусматривается зубчатый край для увеличения сцепления, уменьшения скольжения и проворачивания бревна при работе, компактный эстетичный дизайн, обработка стыков и краев антикоррозийным составом.

Как изготовить самостоятельно козлы для распиловки дров бензопилой

Популярность использования бензопилы для распила дров связана с невысокой ценой на инструмент, легкостью управления и быстротой выполнения большого объема работ. В сравнении с традиционным способом ручного распиливания продуктивность бензопилы в десятки раз больше, а легкость работ выше на несколько порядков.

Владельцу современного инструмента предлагается оригинальная и удобная конструкция козлов. Распил бревна бензопилой на классической стойке X-образной формы может привести к зажиму цепи во время резки. Для исключения заклинивания цепной пилы рабочему приходится переворачивать бревно вручную разрезом вниз для полного выполнения распила. Более безопасным является способ резки свободно выступающего конца лесины.

Для распилки леса бензопилой используют усовершенствованные металлические козлы. На один из торцов станка устанавливается зубчатый захват или приваривается стальная цепь. Максимально выдвинув один конец бревна, второй надежно зажимают в приспособлении.

Для частных лесопилок или крупных хозяйств по заготовке и переработке отходов строительных лесов, горбыля, обрезков досок, реек, брусов, промышленность выпускает универсальные, удобные распилочные козлы. Станок дает возможность уложить плотным штабелем весь предназначенный к переработке лесоматериал, зафиксировать его специальным приспособлением, исключив вероятность расползания или неожиданного рикошета обрезков в процессе реза. Стоимость моделей начинается от 80 $.

Неприглядная конструкция козел преобразовывается при желании в современный эстетичный вид, с расширением основной функциональности станка. Схема изготовления распиловочного станка сохраняется прежней: ножки с рогами и соединяющим корпусом.

• Перемены коснутся используемого материала:
  • Заменить бревно широкой доской и поставить ее на ребро.
  • X-образные ножки изготовить не из брусьев, а из имеющегося в наличии металлопрофиля.
  • Собрать из узких досок наборную доску, покрыть разноцветным антигрибковым препаратом.
  • Прикрепить к основанию-панели опоры, предварительно отогнутые с верхнего и нижнего конца опоры. В качестве соединителя использовать болты с барашковой гайкой. Угол изгиба выбрать произвольный, с учетом возможности помещения крупного бревна в рогулины. Нижний шаг выполнить с учетом устойчивости конструкции.

Универсальность изготовленных козел заключается в неординарном дизайне и расширенной функциональности рожков. Изогнутые под углом ножки после сборки образуют вертикальную расщелину, с удобством принимающую в себя бревно любого диаметра, доски, брусья. Распил полотна сложной, неудобной конфигурации станет легким и безопасным.

• К предыдущей конструкции модернизированных козел добавить промежуточные рога. Это позволит распиливать короткие брусья, заготовки, доски, ветки. Разборная конструкция козел позволяет использовать станок в подсобном помещении и на ограниченной территории, например, на крыше, на чердаке при ремонте или установке нового перекрытия.
• В малом помещении унификацию козел можно довести до совершенства. При сборке оставить длинный верхний конец рогов, отметить 2/3 длины и сделать в тисках загиб под 900 к вертикали.
• При надобности на горизонтальные рога укладывается плоская дощечка и получается импровизированный столик. Предусмотрев способ крепления дощечки к изогнутым рогам, получают мобильную поверхность для крепления тисков, верстальную плоскость, столешницу. Плоскую панель на время отстоя козел, превращают в плоскость для навесных полочек, ящичков под инструментарий.
• Новичкам в столярном деле совет по сборке козел из брусков. Первый брусок пропускается под крестовиной, а последующие используют для соединения ножек.
• В целях облегченного выкручивания и защиты болтов от коррозионного окисления, до начала работ на резьбу гайки наносят смазочное вещество.
