Как называется модель корабля санта мария. Легендарная эскадра колумба

Санта-Мария (исп. Santa María, Святая Мария) - один из самых известных кораблей мира, о котором, тем не менее, неизвестно практически ничего, один из трех кораблей Христофора Колумба , на которых была открыта Америка в 1492 году.

Вокруг этого парусника больше догадок и легенд, чем достоверных фактов. Не сохранилось ни одного изображения «Санта-Марии» , нет ни чертежей, ни схем. Поэтому даже относительно типа этого судна мнения разнятся. Чаще всего «Санта-Марию» , как и два других колумбовских корабля и «Пинту» , называют каравеллой. Другие считают ее караккой. Сам Колумб в своих дневниках называл свой флагманский корабль «нао» . Колумб сокрушался о плохой маневренности флагманского судна, которое, правда, хорошо противостояло штормам. «Санта-Мария» была построена в Галисии (исторический регион на северо-западе Испании), поэтому Колумб в своих записях часто называет корабль «La Gallega» («Галисийка»). Команда парусника именовала корабль «Marigalante» («Галантная Мария»). Барлотоме де Лас Касас, испанский священник-доминиканец, историк, редактор судового журнала Колумба и автор книги «Три Индии», называл «Санта-Марию» «La Capitana» («флагман», исп.) или «La Nao» («nave» – корабль, судно, парусник, исп.; тип парусного судна). Командовал кораблем сам Колумб, хозяином «Санта-Марии» был испанец Хуан де ла Коса, он же исполнял обязанности штурмана.

«Санта-Мария» была трехмачтовым однопалубным кораблем, длиной по разным источникам от 23 до 25 метров, шириной – 6,7 метров и водоизмещением 237 тонн. Данные об экипаже судна так же разнятся, по одной версии команда состояла из 40 человек, по другой была аж 90.

На носу и корме «Санта-Марии» располагались высокие надстройки. Надстройка в корме имела два яруса: «тольда» – нижний ярус для хранения различного имущества, в верхнем ярусе («тодилье») находилась каюта капитана. В средней части палубы располагался камбуз, колодец для помпы, с помощью которой откачивали воду из трюма, там же была установлена площадка для компаса. Камбуз при свежей погоде заливало волной, поэтому отведать горячей пищи команда могла только во время относительного затишья. Матросы размещались в носовой надстройке и трюмах. Ни о каких кроватях тогда не было и речи, даже подвесные койки появились в морской жизни гораздо позже, а первооткрыватели Америки спали тогда просто, где придется, прямо на досках, и зачастую не раздеваясь.

Три мачты «Санта-Марии» несли на себе 4 основных паруса: прямые паруса на грот и фок-мачтах, косая бизань на бизань-мачте и прямой блинд на блинда-рее под бушпритом. Грот обычно на подобных суднах украшали эмблемами или рисунками. По другим данным парусов было шесть: на фок и грот-мачтах над основными парусами располагались еще трапециевидные марселя.

«Санта-Мария» была вооружена четырьмя 20-фунтовыми, шестью 12-фунтовыми и восемью 6-фунтовыми пушками. Помимо этого на корабле были дальнобойные деревянные пушки (пасволанты), шпрингалы – пушки малых калибров и более сотни мушкетов.

В декабре 1492 года экспедиция Колумба подошла к берегам Гаити, который Колумб окрестил Эспаньолой. Именно там и погиб корабль «Санта-Мария», сев на мель. Детали и обломки корабля были использованы для строительства форта на Эспаньоле, где поселились 39 испанцев, создав колонию. Форту дали название Ла-Навидад (исп. La Navidad – Рождество), так «Санта-Мария» потерпела крушение именно в празник Рождества. Сейчас на месте этого поселения находится город Моль-Сен-Никола (фр. Môle Saint-Nicolas).

В 1968 году археологом Адольфом Кеффером у острова Гаити были обнаружены обломки судна, предположительно датированные XIV-XV вв. Но достоверной информации о том, что это именно «Санта-Мария» , нет.

В 1892 году в Испании к празднованию четырехсотлетия открытия Америки была построена первая реплика парусника «Санта-Мария» . Для строительства парусника была создана специальная комиссия, тщательно изучившая все материалы об экспедициях Колумба и его кораблях. В состав комиссия входили такие люди, как Цезарио Дуро (судостроитель, председатель комиссии) и Рафаэль Монлеон (художник-маринист, археолог, кораблестроитель). В 1893 году новая «Санта-Мария» с командой из 40 человек пересекла Атлантический Океан и экспонировалась на Всемирной Чикагской выставке вместе с репликами двух других кораблей Колумба: и «Пинты» .

В XX веке также было построено несколько реплик «Санта-Марии» . Первая была спущена на воду в 1929 году с верфи Кадиса по проекту Хулио Гильена. Это реплика просуществовала до 1945 года и демонстрировалась в г. Севилье.

В 1951 и в 1965 были построены еще 2 реплики «Санта-Марии» для съемок в фильмах. Реплика 1951 года сохранилась до наших дней и стоит сейчас в Барселоне. Эти копии знаменитого судна не имеют исторической достоверности.

Ч ертежи трех самых известных в истории кораблей - Ноева Ковчега, каравеллы "Санта-Мария" и лайнера "Титаник" - по иронии судьбы не сохранились. С Ноевым Ковчегом все понятно - он строился под непосредственным Божественным руководством, и никаких чертежей Ною не требовалось. Подлинные построечные чертежи "Титаника" погибли в огне в годы Второй Мировой войны. Каравеллы как по технологии постройки, так и по методам конструирования недалеко ушли от Ноева Ковчега.

Поэтому подлинных чертежей "Санта-Марии" попросту не существует и никогда не существовало. Несмотря на это, построено как минимум две натурные реконструкции этого корабля - одна в Испании, другая в США. Обе, естественно, совершенно разные, поскольку о реальном внешнем виде флагманского корабля Колумба можно только догадываться.

Наиболее популярным среди сувенирной продукции является вид каравеллы, приведённой на фотографии с блога Anna-Grama (у меня самого такая же модель на полке стоит).

Однако, есть, по крайней мере четыре разных вариации внешнего вида "Санта-Марии".

1. Мы знаем очень мало о кораблях первой экспедиции Колумба. То, что два из них были каравеллами, неоспоримо, но "Санта Мария" в нескольких источниках названа "нао" ("корабль").
Некоторые историки считают, что "Санта Мария" была караккой. Настоящие каравеллы того времени имели полное "латинское" парусное вооружение, и даже более поздние каравеллы несли прямые паруса только на фок-мачте.
"Санта Мария" Колумба фактически и была КОРАБЛЁМ, как в то время называлось любое трехмачтовое судно с прямым парусным вооружением на фок- и грот-мачтах.
Для всех подобных реконструкций использовались сохранившиеся данные о судах подобного класса того времени. Но судостроительных чертежей в то время не делали, навыки постройки и особенности конструкции передавались зачастую в поколениях корабельных мастеров, и для воссоздания внешнего вида используются в основном гравюры и картины, всегда имеющие те или иные условности и неточности. Некоторые искажения сознательно вносились художниками того времени для "дезинформации" противника - например, непропорционально увеличивались размеры пушек или дорисовывались лишние орудия.

2. Возможно, "Санта Мария" была государственным (королевским) кораблём, посланным по приказу монарха во многообещающее путешествие. По этой версии флагманский корабль Колумба имел более высокую корму с обширными помещениями для командного состава, украшенную резьбой.

3. Одна из очень известных и популярных реконструкций "Санта Марии", кочующая по многочисленным изданиям, была опубликована в знакомой многим нашим читателям книге О. Курти "Постройка моделей судов". Такие
В записках самого Колумба указывается детально только парусное вооружение. Поэтому на всех реконструкциях "Санта Марии" количество и расположение парусов совпадает, вплоть до наличия двух бонетов на гроте.
Наиболее вероятно, что "Санта Мария", как и другие каравеллы Колумба, несла на своих парусах нашитые кресты в знак благословения церкви на путешествие и открытие новых земель.
В исторических материалах об этой экспедиции Христофора Колумба прямо указывается, что она была "крестовым походом".

4. Одна из современных реконструкций, базирующаяся на корпусе более поздней португальской большой каравеллы. Она также достаточно достоверна, учитывая недостаток реальных сведений.
В заключение можно сказать - на каждый чертёж "Санта Марии", найдётся вполне обоснованная версия её внешнего вида. Достоверно только одно - люди, отправившиеся в такой поход без карт и приборов "за край земли", на утлых судёнышках фактически прибрежного (каботажного) плавания - настоящие герои.

(по данным книги "The Story of Sail", Naval Institute Press, Annapolis, Maryland)

Флагманский корабль своей экспедиции Santa Maria (Санта Мария) адмирал арендовал у Хуана де ла Косы. Колумб, как капитан, не питал к судну особой привязанности, считал его слишком громоздким, не пригодным для длительных странствий – она уступала в скорости двум другим каравеллам. Ее построили в Испании, на Галисийском побережье, до экспедиции "Санта-Мария" была обычным торговым судном и курсировала между Испанией и Фландрией. Ее ориентировочные размеры 23х6,7х2,8 м, водоизмещение около 200 т.

Чертеж корабля

Данный комплект чертежей корабля Santa Maria выполнен в масштабе 1:65, длина модели 540 мм. На чертежах формата 90х70 см представлены полномасштабные виды сбоку, сверху на палубу, продольное сечение. Есть несколько видов в изометрии. На втором листе чертежей Вы найдёте выкройки всех каркасных деталей, чертежи рангоута, точки крепления концов такелажа, список нужных деталей и методы фиксации юферсов и парусов. К этому комплекту чертежей корабля прилагается пошаговая сборочная инструкция на 8-ми страницах, где показаны все этапы изготовления модели корабля Santa Maria: от установки шпангоутов до крепления снастей. Инструкция на английском языке. Основные материалы, необходимые для постройки модели этого корабля: фанера толщиной 4 и 1 мм; рейки липы и груши 1х4 мм, ореха 0,5х4 мм; нити светлые 0,5 и 1 мм.

О нас
Мы обещаем, что:

• имея более, чем 15-летний опыт, мы предлагаем только лучшие товары на рынке, отсеивая явные провальные изделия;
• точно и быстро доставляем товары нашим клиентам по всему миру.

Правила обслуживания клиентов

Мы рады ответить на любые адекватные вопросы, которые у вас возникли или могут возникнуть. Пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы ответить вам как можно скорее.
Наша сфера деятельности: сборные деревянные модели парусников и других кораблей, модели для сборки паровозов, трамваев и вагонов, 3D модели из металла, сборные механические часы из дерева, модели-конструкторы зданий, замков и церквей из дерева, металла и керамики, ручные и электроинструменты для моделирования, расходные материалы (лезвия, насадки, шлифовальные принадлежности), клея, лаки, масла, морилки для дерева. Листовой металл и пластик, трубки, профиля из металла и пластика для самостоятельного моделирования и изготовления макетов, книги и журналы по работе с деревом и по парусной тематике, чертежи кораблей. Тысячи элементов для самостоятельной постройки моделей, сотни видов и типоразмеров реек, листов и плашек ценных пород дерева.

1. Доставка по всему миру. (за исключением некоторых стран);
2. Быстрая обработка поступивших заказов;
3. Фотографии, представленные на нашем сайте, сделаны нами или предоставлены производителями. Но в некоторых случаях производитель может менять комплектацию товара. В этом случае представленные фотографии будут носить справочных характер;
4. Указанные сроки доставки предоставляются перевозчиками и не включают в себя выходные и праздничные дни. В пиковые моменты (перед Новым Годом) сроки доставки могут быть увеличены.
5. Если вы не получили оплаченный заказ в течение 30 дней (60 дней для международных заказов) с момента отправки, пожалуйста, свяжитесь с нами. Мы отследим заказ и свяжемся с вами как можно скорее. Наша цель – удовлетворение клиентов!

Наши преимущества

1. Все товары лежат на нашем складе в адекватных количествах;
2. Мы имеем самый большой в стране опыт по тематике деревянных моделей парусников и поэтому всегда можем объективно оценить ваши возможности и посоветовать, что выбрать под ваши потребности;
3. Мы предлагаем вам различные способы доставки: курьером, обычной и ЕМС почтой, СДЭК, Боксберри и Деловые Линии. Эти перевозчики могут полностью закрыть ваши потребности по срокам, стоимости и географии доставки.

Мы твердо верим, что станем вашим лучшим партнером!

"Нинья ", "Пинта ", "Санта-Мария " - имена легендарных кораблей первой экспедиции Христофора Колумба к берегам Нового Света прочно вошли в историю, попали во все энциклопедии и школьные учебники географии.

После того, как политические и экономические вопросы организации заокеанской экспедиции были решены (17 апреля 1492 года было дано, наконец, высочайшее добро и найдены средства), настал момент снаряжать корабли и подыскивать команду.

Итак, прежде всего - суда. Какие корабли могли выдержать океанское плавание? Какое их количество необходимо и достаточно? Одного корабля для такого опасного и длительного плавания было явно мало - слишком велик риск. Во-вторых, на одном судне не привезти большого количества «добычи» - золота, серебра, пряностей, шелков, благовоний и прочего (на что в первую очередь рассчитывал Колумб и его кредиторы), чтобы покрыть расходы и окупить предприятие. Напомним, что Колумб ведь собирался «открыть» Японию и Китай, а вовсе не Америку. Два судна - уже лучше. Четыре – неоправданно дорого. А вот три – в самый раз. И всякого добра из Чипангу и Чайны , (Японии и Китая) будет, на чем привезти, и вероятностная устойчивость к возвращению выше, чем на двух кораблях. Из всех возможных типов судов для похода Колумбом были выбраны каравеллы.

Что такое каравелла

", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)"> первоначально каравеллой называли небольшое рыболовецкое однопалубное судно с косыми парусами, очень маневренное, с малой осадкой и в то же время вместительное. Оно прекрасно подходило для лавирования вдоль побережья, могло двигаться под крутым углом к ветру и позволяло принять на борт относительно много груза.

Происхождение названия "каравелла"

caravel – lat . / caravela - port . / carabela - hisp ./ caravella - it ./

Можно предположить, что слово caravela имеет латинскую основу и образовано от двух корней, где vela означает парус, а cara – дорогой. Причем, как в латинском, так и в итальянском языке. То есть, получается дорогой парусник, ценный парусник (или что-то в этом роде).

Кстати, наше слово корабль было заимствовано именно от слова каравелла

Смотрите сами: / his. / carabela = корабль

Типовая конструкция каравеллы

Легкое однопалубное судно. Водоизмещение 50-100 тонн, длина 15-25 метров, латинские паруса на косых реях грот -мачты и бизань -мачты позволяли судам ходить круто к ветру. Только фок -мачта, как правило, несла прямой парус. Корпус судна имел соотношение длины по килю к ширине примерно 3:1, что давало хорошую остойчивость в открытом море. На каравеллах не было специального места для артиллерии, поэтому они не использовались в военном деле. Все вооружение – несколько средних и мелких пушек в кормовой надстройке и на баке.

Какую скоростьразвивали каравеллы

Каравеллы позволяли развивать максимальную скорость до 12-14 узлов (1 узел = 1 миля/час; 1 морская миля ~ 1800 метров) или приблизительно до 20 км/час в сухопутном измерении. Таким образом, при благоприятном ветре за сутки на каравелле можно было преодолеть 200-300 км.

", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">
Расстояние от Канарских до Багамских островов составляет чуть больше шести тысяч километров. Пройдено Колумбом за 36 суток. Таким образом, в среднем за сутки каравеллы Колумба преодолевали расстояние ~ 180 км.

Мореходные качества каравеллы

Каравеллы имели 2-3(иногда 4) мачты, конструкции фок- и грот- мачты позволяли менять косые латинские паруса на прямые и наоборот. ", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)"> При крутом бейдевинде , (то есть почти встречном ветре) и при исследовании побережья маневрировали с латинскими парусами. При попутном ветре в открытом море больший разгон давали прямые паруса. Каравеллы могли подходить близко к берегу, и в то же время уверенно чувствовали себя в открытом море. Благодаря всем этим качествам именно каравеллы стали основными судами морских экспедиций на начальном этапе Эпохи Великих Географических Открытий. Ведь именно на каравеллах совершили свои знаменитые прорывы в неизведанное Бартоломеу Диаш, Васко да Гама, Христофор Колумб и Фернандо Магеллан.

каравелл

Каравеллы появились в 12 веке и просуществовали примерно до середины 16-го столетия, когда их вытеснили более продвинутые типы судов. А сама каравелла, после изменения оснастки, замены треугольных парусов на трапециевидные, а также при изменении формы корпуса преобразовалась в шхуну .

Точно известно, что не сохранилось ни одного чертежа или рисунка хотя бы одного из кораблей первой экспедиции Колумба. И как в действительности выглядели «Нинья», «Пинта» и «Санта-Мария» не знает никто. Исследователи попытались восстановить их внешний вид и конструкцию по косвенным свидетельствам и словесным описаниям. Поэтому всё, что вы прочтете ниже, это предположительные описания судов, осенью 1492 года.

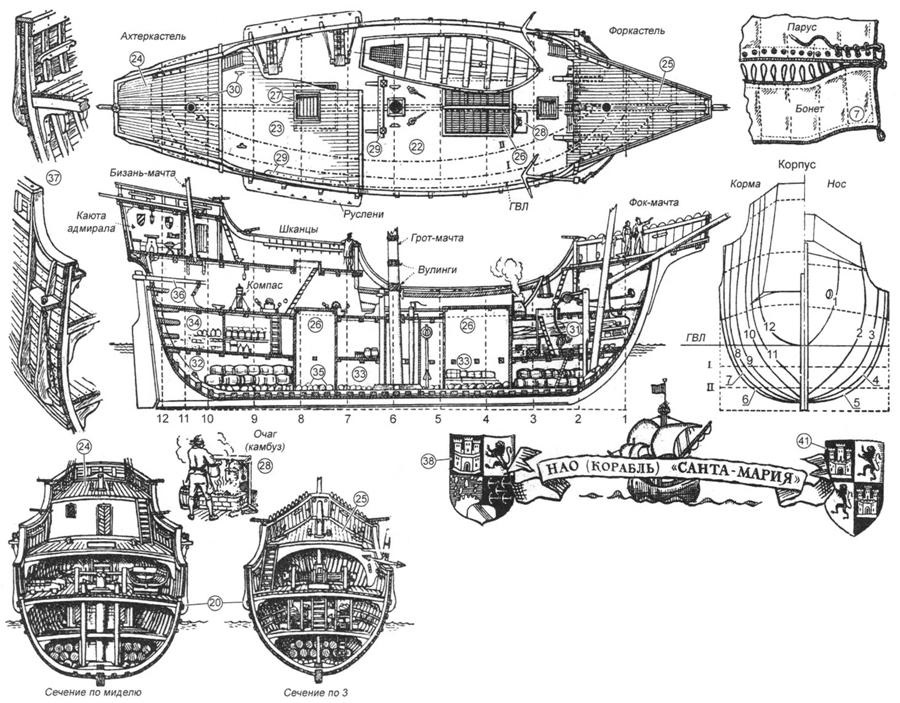

«Санта-Мария» - флагманское судно экспедиции Колумба

", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">
Флагманское судно флотилии Христофора Колумба. Строго говоря «Санта-Мария» не была каравеллой. Это была трёхмачтовая каракка (или на испанский манер нао) - тип грузового судна, длиной примерно 22-25 метров, шириной 7-8 метров, водоизмещением порядка 120 тонн. Этот однопалубный корабль мог взять на борт до 40 человек команды и пассажиров. Парусное вооружение «Санта-Марии» состояло из пяти прямых парусов и косого паруса на бизань-мачте. Глубина трюма - около 3 метров. В кормовой части находилась двухъярусная надстройка с каютами для руководства и кладовыми для всего необходимого, на баке - треугольная платформа и возможно, еще одна надстройка. Вооружение "Санта-Марии" состояло из нескольких разнокалиберных пушек, стрелявших каменными ядрами. ", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">
Известно, что «Санта-Мария» разбилась на Рождество 1492 года у берегов острова Гаити. Обломки корабля были использованы для строительства укрепленного поселения, основанного в этом месте 6 января 1493 года. Колумб назвал поселение просто “La Navidad” - «Рождество».

К", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">ак вы уже знаете, не сохранилось ни одного подлинного изображения кораблей первой экспедиции Колумба. Тем не менее, в 1892 году, при подготовке празднования 400-й годовщины путешествия Колумба, была построена предполагаемая копия «Санта-Марии». В 20-м веке был выполнен еще целый ряд макетов и плавающих копий «Санта-Марии» в натуральную величину, причём некоторые из них относятся к типу «нао», а некоторые выполнены как каравеллы. Сам Колумб в своём журнале говорил о «Санта-Марии» и как о каракке, и как о каравелле. Очевидно, что строгой границы между караккой и каравеллой не существовало.

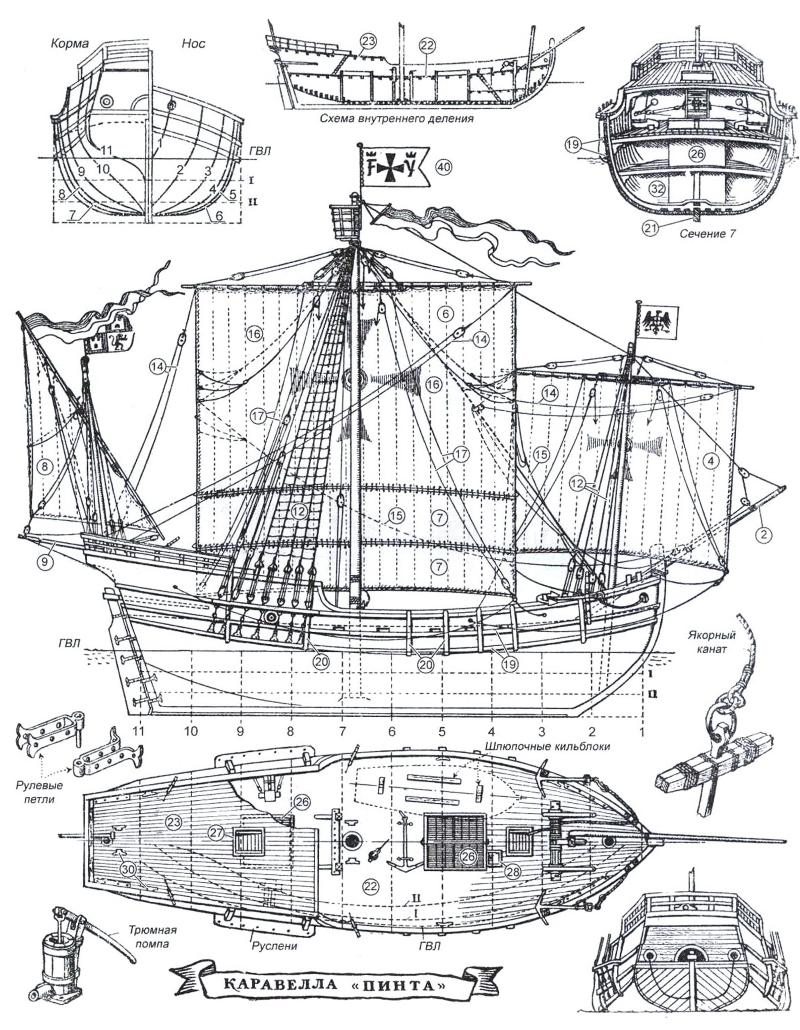

Как выглядела каравелла «Пинта»

", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">
Про «Пинту» - второго по величине корабля флотилии, известно меньше всего подробностей. Скорее всего, это была типичная каравелла средних размеров и параметров, водоизмещением 70-90 тонн, могла нести на фок- и грот-мачте по одному прямому парусу, а на бизани - косой.

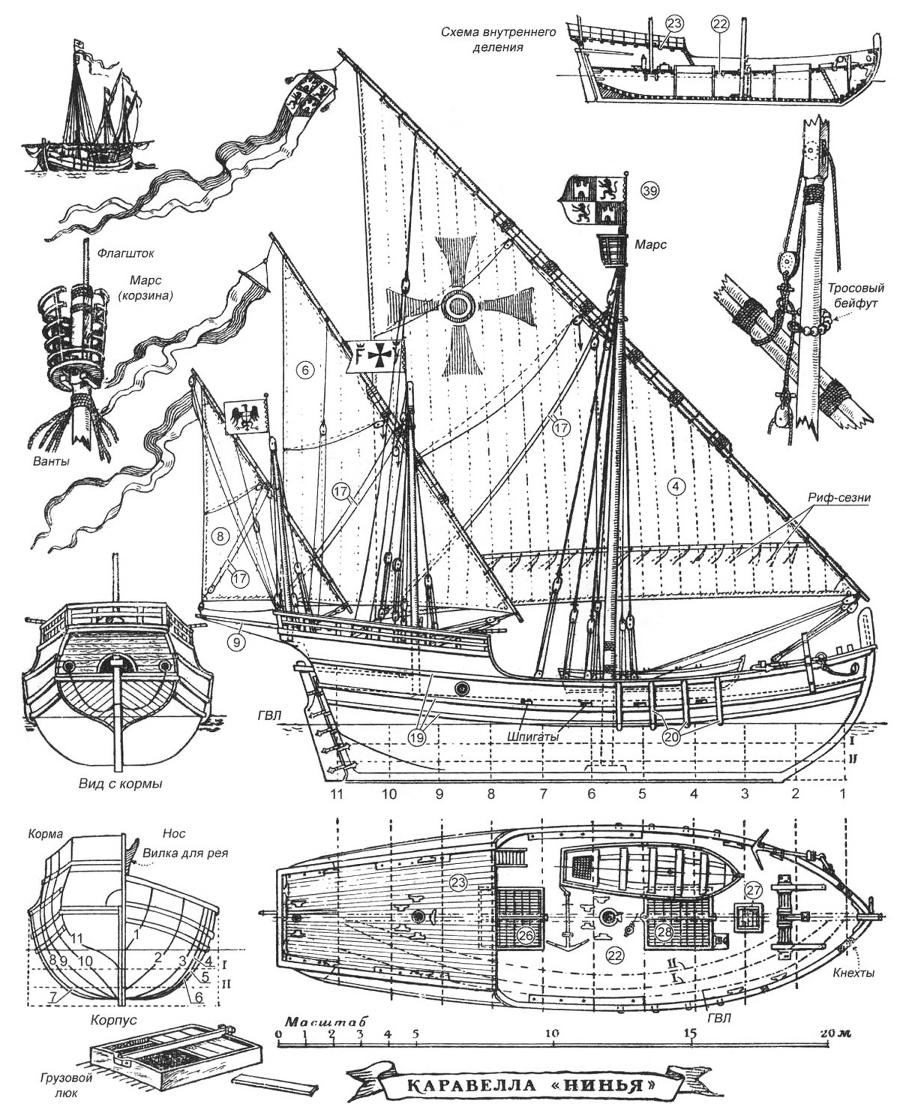

Что из себя представляла каравелла «Нинья»

Настоящее имя этого корабля было «Санта-Клара», а «Нинья» - всего лишь прозвище каравеллы, толи от испанского слова «детка», толи от имени владельца Хуана Ниньо. ", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)"> Об этой каравелле до нас дошли некоторые описательные сведения, которые кочуют везде в Интернете, и к которым следует относиться как к любым неподтвержденным данным. Итак: по одним сведениям длина судна 17 метров, ширина - 5,5 метров, осадка около 2 метров, водоизмещение - 100 тонн, экипаж 40 человек; по другим сведениям «Нинья» имела водоизмещение 40-60 тонн, на всех 3 мачтах были косые паруса. В ходе экспедиции Колумб сделал остановку на Канарских островах для проведения ремонтных работ на «Пинте», а на "Нинье" в это время косые паруса заменили на такие же прямые, как на "Пинте".

«Нинья » - «Санта-Клара» участвовала и во второй экспедиции Колумба к а потом ходила туда еще раз, в 1499 г. на остров Гаити уже сама по себе, как частное лицо. По всеобщему утверждению - любимое судно Колумба.

Морские термины, использованные в тексте:

Латинский парус

По форме - прямоугольный треугольник. ", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)"> Верхней шкаториной (гипотенузой) крепится к наклонной рее, передний или нижний конец которой доходит до палубы. В средние века латинский парус получил широкое распространение, благодаря способности судна с таким парусом ходить очень круто к ветру. Причём движущей силой при этом являлся не сам ветер, а подъемная сила крыла , как у самолета, только крыло, то есть парус, располагались не горизонтально, а вертикально.

Каракка = нао – просто большое парусное судно, больше каравеллы. Передние паруса прямые, задние – косые.

Фок-мачта – первая от носа корабля мачта.

Грот-мачта – вторая от носа корабля мачта.

Бизань-мачта – задняя мачта на 3-4 мачтовых судах с косым парусом для маневров.

Водоизмещение – количество воды, вытесненной плавающим судном.

Бак – часть верхней палубы от носа до первой мачты.

Бейдевинд – курс, при котором угол между направлением ветра и направлением движения судна составляет менее 90°. Тяга паруса при бейдевинде целиком определяется «подъёмной силой».

Шкаторина – любой край паруса.

", BGCOLOR, "#ffffff", FONTCOLOR, "#333333", BORDERCOLOR, "Silver", WIDTH, "100%", FADEIN, 100, FADEOUT, 100)">
Шхуна Шхуна – тип парусного корабля, имеющего не менее двух мачт и косые паруса на всех мачтах. Имеет много разновидностей. Было основным судном пиратов Карибского моря и побережья Америки в 16-17 веках.

Путешественники эпохи Великих Географических Открытий

Русские путешественники и первопроходцы

Открытие Нового Света – одно из удивительнейших событий в истории человечества. Мы настолько привыкли к фразе «Колумб открыл Америку», что принимаем ее как аксиому, редко задумываясь, почему Америка названа Америкой. Ведь раз ее открыл Колумб, ей следовало бы называться Колумбией. Причина этого парадокса, как это нередко и бывает в истории, – сумбурное переплетение случайностей, заблуждений и недоразумений. Судьбе угодно было распорядиться так, что Америго Веспуччи на основании никогда не совершенного плавания стяжал столь бессмертную славу, что его имя стало наименованием четвертой части света.

Пожалуй, самое точное и краткое определение этому историческому парадоксу дал Стефан Цвейг: «Колумб открыл Америку, но не знал этого, Веспуччи ее не открывал, но первым понял, что Америка – новый континент. Это единственное достижение Веспуччи связано со всей его жизнью, с его именем».

Но и имя Колумба не забыто. Оно навечно вписано в историю человечества. Ставший легендой генуэзец был выдающимся мореплавателем и географом своего времени. И не следует забывать, что он совершил не одно, а четыре плавания в Новый Свет (1492, 1493, 1498 и 1502 гг.). Им открыты все важнейшие острова Карибского моря – Куба, Гаити, Ямайка, Пуэрто-Рико, центральная часть Багамского архипелага. Начатое Колумбом освоение Нового Света продолжали многие другие мореплаватели и завершили русские мореходы Чириков и Беринг.

Когда мы слышим фразу: «Каравелла Колумба», то понимаем, что речь идет о «Санта-Марии» -флагманском судне великого мореплавателя. Но была ли она каравеллой в действительности? Ведь в своих дневниках Колумб именует ее не иначе как «нао» (по-испански «корабль»). Достоверно известно, что «Санта-Мария» 25 декабря 1492 года погибла, наскочив на риф близ острова Эспаньола, и Колумб перенес флаг на «Нинью». Хотя время не сохранило нам чертежей судов, участвовавших в великом плавании, в каждом морском музее любой страны есть модель легендарной «Санта-Марии. Их сотни. Но среди них нет хотя бы двух одинаковых. Какая модель соответствует действительности, никто не знает… Все эти музейные модели, не говоря уже о тысячах частных, строились по различным описаниям великого открытия, старинным гравюрам и рисункам кораблей на морских атласах, относящимся ко времени Колумба. Опубликованная в «Моделисте-конструкторе» № 10 за 1966 год статья Л. Скрягина «Четыре «Санта-Марии» заинтересовала московского инженера-кораблестроителя С. Лучининова и ленинградского художника-мариниста Е. Войшвилло. Они воссоздали наиболее вероятный облик трех кораблей, участвовавших в первом плавании Колумба. Ими была проделана огромная работа: достаточно сказать, что библиография их исследования включает сотни литературных источников на десятках языков.

Редакции журнала авторы представили несколько подробных разработок по реконструкции кораблей Колумба, изданных за последние 50 лет в Италии, Испании, Англии, США, Австрии и ГДР. После тщательного сравнения чертежей редакция «Моделиста-конструктора» пришла к выводу, что последняя реконструкция эскадры Колумба, сделанная Е. Войшвилло и С. Лучининовым, наиболее точная и в большей мере соответствует истине.

1 – форштевень; 2 – бушприт; 3 – блинд; 4 – фок; 5 – марсель; 6 – грот; 7 – бонеты; 8 – бизань; 9 – выстрел бизань-шкота; 10 – ахтерштевень; 11 – штаги; 12 – ванты; 13 – фордуны; 14 – брасы; 15 – булинь; 16 – гордень; 17 – гитовы; 18 – шкоты; 19 – бархоут (пояс усиленной обшивки); 20 – фендерсы; 21 – киль; 22 главная палуба; 23 – квартердек (шканцы); 24 – палуба ахгеркастеля (юта); 25 – палуба форкастеля (бака); 26 – грузовой люк; 27 – входной люк; 28 камбуз; 29 – кофель-планка; 30 – утки для крепления снастей; 31 – корабельная кладовая; 32 – трюм для воды; 33 – грузовой трюм; 34 – продовольствие; 35 – балласт (камни); 36 – румпель; 37 – детали набора корпуса; 38 – щит с гербом Колумба; 39 – флаг Кастилии и Леона; 40 – флаг экспедиции; 41 – щит

В начале средневековья на смену весельно-парусным судам пришли чисто парусные. Появились вполне мореходные и сравнительно большие по тому времени грузовые суда со сплошной палубой, носовой и кормовой площадками. На двух мачтах крепились реи, несущие латинские паруса. Такие суда назывались нефами.

Затем появились каракки – весьма вместительные и прочные суда, имевшие уже, как правило, три мачты: фок и грот с прямыми парусами и латинскую бизань. Однако мачты еще не несли стеньг и марселей. Но уже вместо рулевых весел появился навесной руль с румпелем. Надстройки стали делать более развитыми. На этих судах к середине XV века для борьбы с пиратами стали ставить бомбарды – небольшие пушки, размещавшиеся на верхней палубе.

Непрерывное развитие мореплавания привело к созданию более совершенных и более мореходных и прочных судов, способных длительное время находиться в море. Такие суда появились уже в последней четверти XV века. На грот-мачте ставили марсель, на бушприте – блинд. Суда эти окрестили каравеллами, хотя еще в XIII в. это название, бытовавшее в Португалии, относилось лишь к небольшим рыболовным судам. Каравеллы строились как с прямыми, так и с латинскими парусами. Приблизительное соотношение основных размерений каравелл конца XV века: ширины, длины по килю, наибольшей длины и осадки находилось в пропорции 1:2:3:2/5. Тем не менее эти суда хорошо управлялись и были легки на ходу. Из дневников Колумба явствует, что его каравеллы шли со скоростью 11, 12 и даже 15 итальянских миль (0,8 морских миль) в час. Однако это были обычные торговые суда, построенные без учета специального назначения, которое выпало на их долю.

Водоизмещение их находилось в пределах 100 – 200 т. Экипаж всей флотилии состоял примерно из 100 человек. Заметим, что на «Санта-Марии» грот-мачта была составной, она закреплялась вантами и штагом. Грот-стеньга скреплялась с мачтой найтовами. Она имела две пары вант. Кроме того, с одной стороны применялся один постоянный фордун и марса-фал. Грота-рей равнялся длине судна по килю. Поднимался он двумя горденями и удерживался у мачты бейфутом. Для уборки грота грота-рей опускался на релинги. Грота-рей был снабжен топенантами и двойными брасами, прикрепленными к нокам, для брасопки реев в горизонтальной плоскости. Марса-рей по длине равен ширине каравеллы, он поднимался ординарным фалом, в ходовой конец которого заводили тали. Брасами, проведенными через блоки на топе бизань-мачты, управляли марса-реем. Марса-фалы служили одновременно и фордунами.

Фок-мачта по сравнению с гротом была намного меньше, она едва достигала длины каравеллы по килю. Крепление ее осуществлялось парой вант и штагом, закрепленным на бушприте. Бизань-мачта была еще короче, имела уклон к корме и крепилась вантами. Штага она не имела. Бегин-рей поднимался двойным фалом, ходовой конец которого служил штагом.

Размеры кораблей Колумба

Марс-площадка с поручнями, установленная на грот-мачте, являлась наблюдательным пунктом и использовалась при уборке парусов.

Рулевое устройство состояло из румпеля, установленного в корме, и массивного деревянного руля, перо которого оканчивалось над транцем, где баллер входил в полукруглый гельмпорт.

Для отражения нападений пиратов на каравеллах имелись бомбарды, стрелявшие каменными ядрами, и фальконеты – переносные малокалиберные пушки. При стрельбе из фальконетов их дульную часть, имеющую вилку, помещали в специальное отверстие в планшире. Кроме этого, экипаж экспедиции Колумба имел ручное огнестрельное оружие – аркебузы.

C. ЛУЧИНИНОВ
