Использование лицевой дуги в работе зубного техника. Функции лицевой дуги в стоматологии

Лицевая дуга — это измерительный шаблон, используемый для переноса положения гипсовой мололи челюсти и межрамочное пространство артикулятора относительно его оси открывания так, как зубной ряд ориентирован относительно черепа и мыщелков нижней челюсти.

Строение лицевой дуги

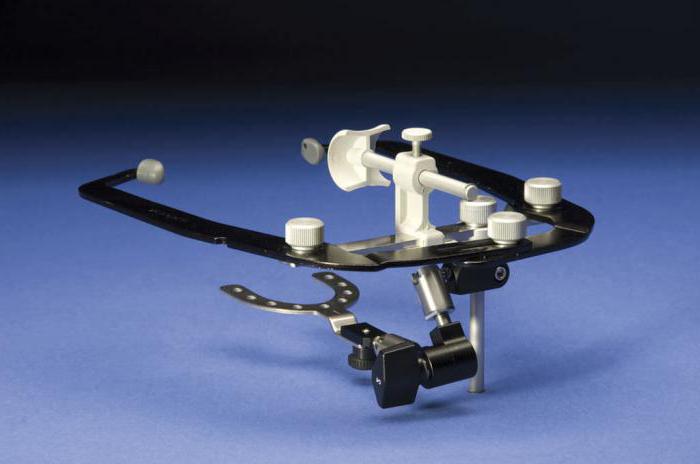

Строение лицевой дуги: состоит из U-образно изогнутой дуги (рис.1), которая идет от области височно-нижнечелюстных суставов до центральных резцов верхней челюсти, отступая от кожного покрова на 20- 30 мм (рис. 2).

Те части, которые контактируют с кожей в области височно- нижнечелюстных суставов называются суставными (ушными) упорами (рис. 3) в зависимости от того, монтируется ли лицевая дуга на суставы (рис. 4) или на наружные слуховые проходы (рис. 5).

Та часть, которая крепится к зубному ряду называется прикусная вилка (рис. 6). Прикусная вилка крепится к лицевой дуге при помощи фиксирующего устройства той или иной конструкции.

Типы лицевых дуг

Типы лицевых дуг: среднеанатомическая (переносная) (рис. 1) и кинематическая (осевая) (рис. 7).

Применение лицевой дуги

Опишем три способа применения лицевой дуги:

Способ 1

При среднеанатомическом переносе суставов сначала необходимо найти приблизительный центр вращения мыщелка. Он находится на линии (рис. 8), соединяющей наружный угол глаза с вершиной козелка уха примерно 13 мм вперед от наружного слухового прохода. Если расположить суставной упор по этим ориентирам, то погрешность в нахождении истинной оси вращения мыщелка нижней челюсти составит не более 2 мм.

Способ 2

При среднеанатомическом переносе с наружного слухового прохода суставной упор в виде ушной оливы. На лицевой дуге (рис. 9) и на артикуляторе соответственно должны быть сделаны гнезда для монтажа дуги, как с сустава, так и с наружного слухового прохода (рис. 10). Расстояние между этими гнездами должно быть откалибровано в 13 мм, как это описано выше. Монтаж лицевой дуги по наружному слуховому проходу удобный и быстрый, поэтому на сегодняшний день он наиболее общепринятый (рис. 11). Прикусная вилка на среднеанатомической дуге крепится на верхний зубной ряд (рис.9), таким образом среднеанатомический перенос является самым простым приблизительным переносом положения верхней челюсти и переносом оси вращения нижней челюсти в артикулятор.

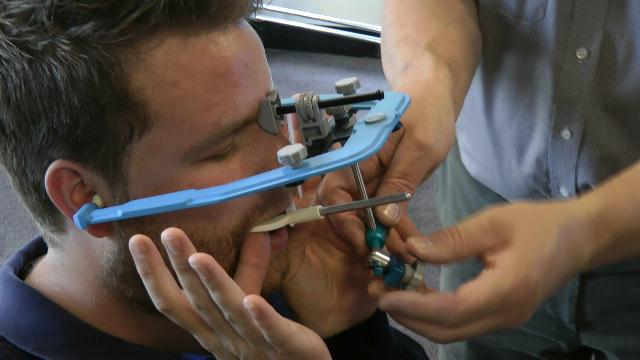

Среднеанатомическая лицевая дуга фиксируется на голове пациента при помощи суставных (ушных) упоров приблизительно в точке оси вращения мыщелков; а в то время, как кинематическая лицевая дуга позволяет определять ось вращения более точно.

Среднеанатомический перенос широко применяется в полном съемном протезировании и считается наиболее подходящим для этих целей.(рис. 7.б).

Способ 3

Прикусная вилка на кинематической лицевой дуге крепится сначала на нижний зубной ряд (рис.12). Затем, в то время, как пациент смещает челюсть вперед и назад, открывает и закрывает ее. Стоматолог отмечает движения острия суставного упора, поскольку суставные упоры кинематической лицевой дуги имеют заостренные указатели и их движение может быть отслежено более точно (рис. 13).

Когда при открывании рта на 2,5 мм указатели суставных упоров начинают совершать только вращательные движения (рис.14) вокруг своей оси, то эта ось и есть шарнирная ось вращения нижней челюсти. Ее отмечают в виде точки на коже (рис.15) и делают перенос модели верхней челюсти по способу 1 (рис.16-18).

Таким образом, найдено центральное положение суставной головки в суставе, обеспечивающее центральное соотношение нижней челюсти относительно верхней.

Зачем нужна лицевая дуга?

Зачем нужна лицевая дуга? Отказ от применения лицевой дуги может привести к ошибкам в окклюзии и будет тем больше, тем больше будет допущено ошибок в ориентации моделей в артикуляторе. Хотя, ошибки в переносе лицевой дуги могут быть частично скомпенсированы точно сделанным окклюзионным регистратором или уменьшением наклона и высоты бугров на изготавливаемой рестараврации. Но тем не менее, если в процессе протезирования смоделированы бугры более чем в 20 градусов (а они должны быть не меньше), и если производится реставрация всего зубного ряда, то применение лицевой дуги необходимо.

Рассмотрим 2 примера ошибок, связанных с отказом от применения лицевой дуги.

Ошибка пространственного расположения модели верхней челюсти в межрамочном пространстве артикулятора (рис. 19). А — это реальное положение модели верхней челюсти пациента относительно суставов и черепных ориентиров. В — модель загипсована в артикулятор без лицевой дуги. Чтобы соответствовать движениям нижней челюсти пациента, бугры на верхней челюсти должны иметь угол наклона 35 — на модели А. Без применения лицевой дуги движения нижней челюсти в артикуляторе будет соответствовать угол в 12 градусов — модель В. Большой наклон бугров приведет их к сколу.

Ошибка в горизонтальной плоскости (рис.20).

А — модель, сориентирована с помощью лицевой дуги, Б — без лицевой дуги.

На молярах модели А красным показаны окклюзионные пути пациента, а пунктиром — окклюзионные пути на модели, перенесенной без лицевой дуги. Это несоответствие может привести в конечном итоге к сколу бугров боковых зубов на изготавливаемой реставрации.

Лицевая Дуга обновлено: Апрель 27, 2017 автором: Валерия Зелинская

Восстановление жевательной функции преследует цель не только заменить зубы, которые разрушились, но и воссоздать правильную траекторию движения нижней челюсти.

Направление движения челюсти отличается индивидуальностью и находится в прямой зависимости от анатомии коронок, а также строения Обеспечить правильность показателя может установка лицевой дуги. Трудно представить современную стоматологию без этого устройства.

Что это такое?

Лицевая дуга — это приспособление, которое применяется для переноса модели челюсти из гипса в межрамочное пространство относительно оси ее открывания с учетом ориентации зубного ряда по отношению к черепу и нижнечелюстным мыщелкам. Артикулятор — это приспособление, воспроизводящее движение нижней челюсти.

Лицевая дуга представляет собой U-образную пластину из металла, которая закрепляется в области ушей или височно-челюстных суставов при помощи специальных упоров. Также устройство крепится в районе переносицы при помощи носового упора.

Часть, крепящаяся в области зубов, получила название «прикусная вилка». Она крепится к лицевой дуге посредством трехмерного фиксатора.

Принцип работы устройств имеет много общего с функцией брекетов. Лицевая дуга обеспечивает определенное давление на зубы, вследствие чего они принимают естественное расположение.

Разновидности конструкций

Такое устройство, как лицевая дуга, цена на которую зависит от вида конструкции и фирмы-производителя, бывает трех типов:

• с фиксирующим устройством в области шеи;
• с фиксирующим устройством в области головы;
• с фиксирующим устройством в области шеи и головы.

Установка приспособления

Установка лицевой дуги возможна в единой позиции. Посредством такого свойства достигается унифицированное применение аппарата и стабильность конечного результата.

Вилка для прикуса совместно с находится в ротовой полости и прижимается к зубному ряду или же просто к деснам, если не имеется зубов.

После этой манипуляции вилка для прикуса и лицевая дуга плотно смыкаются между собой. Далее приспособление вынимается изо рта и ушей пациента. Переходную конструкцию с прикусной вилкой передают зубному технику вместе с оттисками.

Наложение лицевой дуги обеспечивает правильную ориентацию и траекторию движения челюстей пациента.

Основные плюсы устройства

К преимуществам артикуляционной дуги следует отнести:

• сокращение количества визитов к врачу-протезисту для установки протеза (на подгонку конструкции потребуется намного меньше времени);
• удобство и комфортность готового протеза;
• сокращение периода привыкания к протезу;
• быстрое и эффективное восстановление функции жевания;
• рациональное распределение нагрузки на зубной ряд, что увеличивает продолжительность службы протеза, а также опорных моляров и имплантатов;
• обеспечение эстетичного расположения передних зубов относительно глаз, носа и губ;
• высокий уровень эстетичности улыбки пациента;
• предоставление возможности проверки и выпрямления сторон, осей и наклона зубов и бугров относительно движения в суставе по боковому и резцовому направлению.

Чем чревато неправильное ортопедическое лечение?

При неверно проведенной ортопедической терапии без учета особенностей расположения рядов зубов происходит изменение строения

Это может привести к развитию:

• артроза;
• мигрени;
• дискомфорта при открывании рта.

Поэтому в задачу стоматолога-ортопеда и зубного техника входит не только воссоздание правильной формы коронки, но и сохранение функциональности височно-челюстного сустава.

Возможность обеспечения правильного расположения зуба в дуге обеспечивается методикой применения лицевой дуги и индивидуально подобранного артикулятора.

Применение лицевой дуги в области ортопедии

В ортопедии лицевая дуга применяется в следующих случаях:

• для установки показателя состояния верхней и относительно костей черепа;
• для переноса положения верхней челюсти и вращательной оси нижней в артикулятор;
• для определения вращательной оси мыщелка;
• для обозначения прикуса посредством массы из силикона или термопластического материала.

После того как осуществлены замеры, лицевая дуга снимается, а полученные данные переносятся в артикулятор. Это устройство предоставляет возможность иммитировать направление нижней челюсти.

Применение устройства в ортодонтии

Лицевая дуга в области ортодонтии представляет собой приспособление, которое используется для освобождения места в зубном ряду посредством перемещения зубов назад.

В ортодонтии устройство применяется в следующих случаях:

• для обеспечения правильного расположения жевательных моляров после удаления скученных зубов;
• при сильной расположенных спереди;
• для предотвращения раннего перемещения боковых зубов вперед при исправлении положения зубов переднего ряда;
• для коррекции челюстей в период их формирования в подростковом возрасте;
• для коррекции прикуса и улучшения процесса выравнивания зубов.

Если пациенту для устранения какого-либо патологического процесса требуется ношение лицевой дуги, то он должен придерживаться определенных правил использования данного устройства:

• Практически в любом случае устройство носится до 12 часов в сутки. Для исправления прикуса требуется ношение приспособления до 14 часов в сутки.
• При ношении аппарата каждые полгода следует посещать кабинет стоматолога для санации ротовой полости.
• При наличии заболеваний ткани около зубов лицевая дуга устанавливается только после консультации с пародонтологом.
• Перед установкой следует в обязательном порядке устранить все имеющиеся дефекты эмали, сколы, а также проверить целостность пломб и коронок.
• При наличии аллергии у пациента необходимо полное обследование у аллерголога.
• Для устранения патологий нижней челюсти лечение ортодонта является недостаточным. К терапии должен быть подключен хирург-стоматолог.
• Продолжительность лечения при помощи такого устройства, как артикулятор стоматологический с лицевой дугой, составляет от нескольких месяцев до года в зависимости от сложности нарушения.
• Если при использовании аппарата отмечаются такие неприятные симптомы, как кровоточивость и отечность десен, то следует незамедлительно обратиться за консультацией к стоматологу. Врач откорректирует давление конструкции.
• Устройство не используется при активных занятиях, так как может спровоцировать серьезную травму лица. Особое внимание уделяется наружной части устройства. Рекомендовано ношение лицевой дуги во сне, во время чтения или просмотра телевизора. В особенности такая рекомендация применяется к детям, так как они могут травмировать лицо при резких движениях.

• К самым безопасным устройствам относятся шейные конструкции. При наличии ряда показаний требуется ношение устройства с головным креплением. В этом случае нужна большая осторожность. Такие приспособления представляют особую опасность во время сна, так как могут легко соскочить и нанести травму лицу. Чтобы избежать несчастного случая, советуется спать исключительно на спине, предварительно проверив надежность крепления конструкции. Так вероятность ранения будет сведена к минимуму.

Если соблюдать все меры предосторожности, то ношение лицевой дуги будет абсолютно безопасным и позволит за короткие сроки достичь высокого уровня эффективности в области выравнивания зубов и исправления неверного прикуса.

Эффективная модель: артикуляционная дуга Asa Dental 5032

Артикулятор с лицевой дугой, цена на который составляет 22 900 руб, представляет собой эргономичную цельную алюминиевую конструкцию от итальянской фирмы-производителя. Изделие представлено в комплекте с вилками для прикуса и столиком.

Каково преимущество устройства Asa Dental? Лицевая дуга дает возможность расположения модели верхней и нижней челюсти в индивидуальном порядке.

Какие показатели оказывают влияние на стоимость приспособления?

На цену конструкции оказывают влияние следующие показатели:

• вид фиксирующего устройства: головной или шейный;
• состояние ротовой полсти пациента;
• возраст пациента.

Сколько стоит установить такое устройство, как артикулятор стоматологический с лицевой дугой? Цена определяется после тщательного осмотра пациента и изучения снимков, полученных при помощи рентгеновских лучей.

Ортодонтическая лицевая дуга отличается универсальностью, но требует дополнительной подгонки. Перед установкой ортодонтической дуги осуществляется панорамный снимок полости рта и рентгеновский снимок обеих челюстей.

Цена на лицевую дугу для детей и взрослых разнится. В среднем стоимость лечения с применением лицевой дуги составляет от 2 500 до 9 000 руб.

Заключение

Артикулятор и лицевая дуга в стоматологии являются неотъемлемыми атрибутами. Устройства помогают исправить ортодонтические недостатки, а также изготовить индивидуальные ортопедические конструкции.

Неправильный прикус – это не только некрасиво, но и может привести к серьезным проблемам с глотанием, жеванием и речью.

Чтобы исправить неправильно выросшие зубы стоматологи применяют разные устройства, такие как лицевая дуга и артикулятор, применение которых практикуется в ортодонтии, ортопедии и других отраслях медицины.

Знакомство со стоматологическими устройствами

В стоматологии лицевые дуги используют в двух случаях:

1. В , как специальную конструкцию для исправления .
2. Как устройство, которое позволяет сделать слепок зубов , понять точки их соприкосновения, расположение челюстей и т.д. Это своего рода шаблон, который используют для изготовления сложных стоматологических конструкций.

В первом случае речь идет о специальной конструкции: она оказывает постоянное давление на зубы и челюсть, что позволяет корректировать их положение. Чаще всего используется для верхних зубов и устанавливается вместе с .

Во втором случае устройство используют для снятия «слепка» и измерения положения зубов и челюсти. Это позволяет снять макет зубов пациента и использовать его для создания сложных стоматологических конструкций, например, или . Это экономит время и стоматолога, и пациента, которому не приходится приходить ради примерок.

Стоматологический артикулятор – это приспособление, помогающее воспроизвести движение нижней челюсти, используется вместе с лицевой дугой для снятия шаблона при диагностике и конструировании зубных протезов, чаще всего при .

Совместное использование лицевой дуги и артикулятора позволяет:

• ускорить создание протеза и его подгонку: пациенту не приходится постоянно приходить на примерки, и техники могут быстрее закончить работу;
• готовый вариант более удобен, пациент быстрее привыкает к нему, поскольку все выполнено в точности по его зубам и челюстям;
• нагрузка на зубы распределяется более эффективно, что позволяет увеличить срок эксплуатации протезов;
• зубы на протезе располагаются лучше и гармоничнее.

Использование артикулятора с лицевыми дугами крайне важно при любых ортопедических работах, связанных с необходимостью воссоздать правильное движение челюсти.

Показания к установке стоматологической дуги

Если пациент имеет аллергию на какие-либо препараты, ему необходимо заранее сообщить об этом лечащему врачу.

Если при ношении лицевой дуги возникают неприятные ощущения или боли, отекают и кровоточат десны, необходимо срочно обратиться к стоматологу. Вероятнее всего, проблема заключается в слишком сильном давлении, но уменьшать его самостоятельно ни в коем случае нельзя. Это же нужно сделать, если дуга погнулась или повредилась.

Лицевая дуга Sam Axioquick

Минимальное время ношения составляет 12 часов, общий срок целиком зависит от сложности нарушений прикуса. Использовать лицевую дугу необходимо регулярно, лучше всего делать это во время спокойных домашних занятий.

Спать с устройством следует крайне осторожно и только на спине, так как дужка, особенно имеющая крепление на голове, а не на шее, может соскользнуть.

Запрещается надевать дугу во время активных занятий спортом или игр.

Уход не представляет особой сложности: достаточно осторожно надевать и снимать устройство, металлические части можно промывать с водой.

Ответы на животрепещущие вопросы

Вопрос: Насколько болезненна установка и ношение лицевой дуги?

Ответ: Все зависит от индивидуальных особенностей. Она может вызывать неприятные ощущения особенно в первые дни ношения, так как зубы еще не привыкли, но впоследствии они должны пройти. Если проблема остается, или зубы болят, необходимо обратиться к врачу.

Вопрос: В каком возрасте устанавливают лицевую дужку?

Ответ: Все зависит от физических особенностей. Лицевая дужка может быть установлена и детям, если наблюдается проблема развития челюсти.

Вопрос: Как часто потребуется посещать врача?

Ответ: Плановый осмотр должен проходить каждые полгода, также рекомендуется посещение стоматолога-гигиентиста.

Практическое применение

Мнение пациентов, которые проходят коррекцию прикуса с помощью корректирующих дуг.

Ношу лицевые дуги около трех месяцев. За это время передние зубы слегка «ушли» назад, прикус начал исправляться. Первое время челюсть сильно болела, я никак не могла привыкнуть к чувство, что верхнюю челюсть тянут назад.

Установка занимала почти 15-20 минут, но через пару недели я приноровилась, и все начало занимать несколько минут. Сейчас я привыкла, и хотя удобным ношение дуг назвать все же не сложно, стало более привычно.

Олеся, 18 лет, Муром

Лицевая дуга была выписана сыну около месяца назад для формирования . Первые дни ему было сложно привыкнуть, сложно есть, так как вместе с лицевой дугой установили и брекеты.

Мы обратились к стоматологу с болью, но она сказала, что все в порядке – зубы привыкают и вскоре перестанут болеть. Действительно, через три дня боль прошла, сын даже начал сам надевать лицевую пластину и снимать ее, приноровился делать это быстро и осторожно. Как сказала врач, все проходит хорошо, уже видны небольшие результаты.

Светлана, 29 лет, Вологда

Цена вопроса

На стоимость установки лицевой дуги влияют:

• состояние полости рта: перед установкой потребуется вылечить зубы и укрепить их;
• возраст пациента;
• тип фиксации: на шее или голове.

В среднем цена установки лицевой дуги может составлять от 2 тысяч до 14 тысяч рублей, последующая корректировка будет начинаться от 500 рублей.

Стоматологическая дужка – это простое, но эффективное устройство, которое позволяет исправить прикус детям и взрослым. Ее установка должна проходить после полного и тщательного обследования.

Необходимо регулярно применять лицевую дугу, чтобы добиться хорошего результата. В основном дуги применяют вместе с брекетами и артрикуляторами, в зависимости от целей.

Лицевая дуга - это один из основных инструментов ортопеда, который помогает точно оценить прикус и другие характеристики зубочелюстной системы пациента. Этот инструмент используется, например, для исследования положения опор для протезов (после обтачивания собственных зубов или имплантации).

Помимо диагностики, существуют и другие показания к применению лицевой дуги: ортодонтия использует это приспособление для выравнивания положения зубов на верхней и нижней челюсти при сложных искривлениях и нарушении прикуса.

Использование лицевой дуги в ортопедии

Многие пациенты примерно представляют себе, что такое лицевая дуга, однако не предполагают, что это приспособление может использоваться иначе, чем для выравнивания зубного ряда. В ортопедии этот инструмент, представляющий собой дугу, ось вращения которой перпендикулярна лицу, помогает точнее зафиксировать движение челюстей для дальнейшего изготовления протезов и других конструкций.

При использовании артикулятора с лицевой дугой врач получает очень точную модель положения верхней челюсти и оси движения нижней челюсти (артикуляции). Диагностика с использованием этого инструмента имеет ряд преимуществ для пациента:

• сокращается время подгонки протеза;
• привыкание к искусственной конструкции происходит гораздо быстрее и с минимумом дискомфорта;
• изготовленные по полученным характеристикам протезы долго служат и не нарушают эстетику улыбки;
• при установке протеза быстро возвращается жевательная функция.

Лицевая дуга обязательно применяется при диагностике перед изготовлением полных и мостовидных зубных протезов большой протяжённости.

Показания к применению лицевой дуги (ортодонтия)

Теперь, когда очевидно, что такое лицевая дуга, следует уточнить, в каких случаях это приспособление применяется не для диагностики, а для ношения в качестве ортодонтической конструкции.

Показаниями к установке аппарата могут служить:

• удаление зубов при сильной скученности с целью сохранения правильного положения дальних коренных элементов;
• исправление прикуса и кривизны ряда при формировании зубочелюстной системы у детей и подростков;
• интенсивное выравнивание передних зубов (с целью исключения смещения боковых);
• необходимость сдвига жевательных коренных зубов назад, чтобы освободить место для передних и скорректировать их положение в ряду.

✔ В клинике доктора Кизима предоставляются все виды стоматологических услуг, поэтому лицевая дуга используется как для диагностики, так и в ортодонтии. При базальной имплантации использование этого инструмента экономит время пациента: протезы, изготовленные по полученным данным, не нуждаются в переделке, а только в лёгкой коррекции, поэтому изготовление металлического каркаса и самих протезов вместе с примерками и коррекциями занимает около двух дней.

Тема занятия: Лицевые дуги, их разновидности.

Значение изучения темы : Умение пользоваться лицевой дугой,знание составных частей лицевой дуги и её использование в практике ортопедической стоматологии.Знание о аппарарах,воспроизводящих движения нижней челюсти,их виды.

Цели обучения:

Общая цель.

Формирование у студентов общекультурных и профессиональных компетенций:

способность и готовность к логическому и аргументированному анализу, к публичной речи, ведению дискуссии и полемики , к редактированию текстов профессионального содержания, к осуществлению воспитательной и педагогической деятельности, к сотрудничеству и разрешению конфликтов, к толерантности (ОК-5);

способностью и готовностью осуществлять свою деятельность с учетом принятых в обществе моральных и правовых норм, соблюдать правила врачебной этики, законы и нормативные правовые аспекты по работе с конфиденциальной информацией, сохранять врачебную тайну (ОК-8);

способностью и готовностью к формированию системного подхода к анализу медицинской информации, опираясь на всеобъемлющие принципы доказательной медицины, основанной на поиске решений с использованием теоретических знаний и практических умений в целях совершенствования профессиональной деятельности (ПК-3);

способностью и готовностью анализировать результаты собственной деятельности для предотвращения врачебных ошибок, осознавая при этом дисциплинарную, административную, гражданско – правовую, уголовную ответственность (ПК-4);

способностью и готовностью к работе с медико-технической аппаратурой, используемой в работе с пациентами, владеть компьютерной техникой, получать информацию из различных источников, работать с информацией в глобальных компьютерных сетях; применять возможности новых современных информационных технологий для решения профессиональных задач (ПК-9).

Учебная цель:

Место проведения практического занятия: стоматологическая поликлиника КрасГМУ, фантомный класс ортопедической стоматологии, зуботехническая лаборатория.

Аннотация темы:

Лицевая дуга - приспособление которое позволяет определить у пациента и перенести в артикулятор положение верхней челюсти относительно ориентиров черепа. Таким образом верхний зубной ряд ориентируют относительно шарнирной оси пациента.

Главными ориентирами данных систем универсальной дуги является срединно-сагитальная плоскость, окклюзионная плоскость, положение шарнирной оси головки височно-нижнечелюстного сустава относительно Франкфуртской горизонтали или Камперовской плоскости.

Основные составляющие лицевой дуги: основная рама, боковые плоскости с ушными пелотами, прикусная вилка, носовой упор, шарнирное переходное устройство между вилкой и дугой, индикатор плоскости.

Носовой упор может быть стандартным или вертикально регулированным.

Для регистрации окклюзионных и контактных поверхностей зубов на прикусную вилку наносится оттискная масса, что позволяет получить отпечатки режущих и жевательных поверхностей бугров и резцов.

Максимальную точность отпечатков позволяют получить: термопластическая оттискная масса и А - силиконовые материалы предназначенные для регистрации прикуса .

Лицевые дуги бывают двух типов: среднеанатомическая (переносная) и кинематическая (осевая).

Среднеанатомическая лицевая дуга фиксируется на голове пациента при помощи суставных (ушных) упоров приблизительно в точке оси вращения мыщелков; в то время, как кинематическая лицевая дуга позволяет определять ось вращения более точно. Среднеанатомический перенос широко применяется в полном съемном протезировании и считается наиболее подходящим для этих целей.

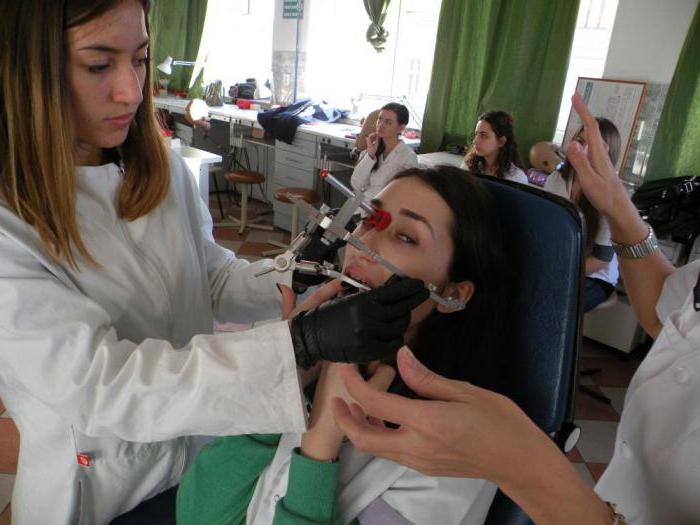

Техника использования лицевой дуги: лицевая дуга располагается по ориентирам на лице и по выступам на дуге. 2 ушных выступа устанавливают в наружные слуховые проходы, а носовой упор - в переносицу. Установка лицевой дуги происходит только в одной позиции, установить ее по иному просто невозможно. Этим достигается, во-первых, простота в использовании, во-вторых, стабильность получаемых результатов.

Накусочная плоскость, именуемая вилкой, вместе с массой-регистратором, которой может быть воск, базисный слой силиконовых слепочных масс, термопластичные массы и т.д. располагается в полости рта и прижимается к зубам верхней челюсти или обточенным зубам, или просто к верхней челюсти, если зубов на ней нет. Прикусная вилка и лицевая дуга жестко скрепляются между собой тремя винтами, расположенными на подвижном промежуточном модуле.

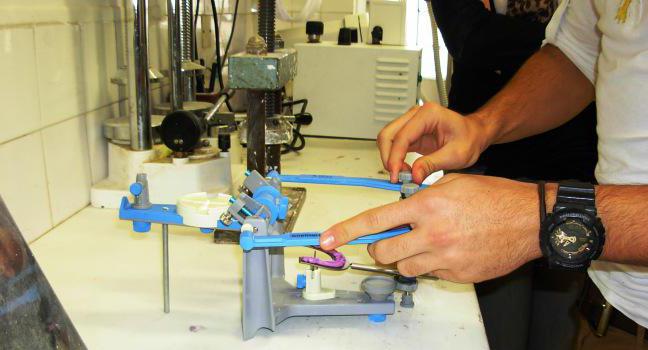

Далее эта конструкция вынимается из ушей и рта пациента и часть ее - переходный модуль - с накусочной вилкой передается в зуботехническую лабораторию вместе со слепками, моделями, прикусными шаблонами, регистраторами прикуса , собственными записями, техническими нарядами, договорами об оказании услуг и т.д.

В результате лицевую дугу необходимо использовать для:

Определения расположения челюстей относительно анатомических образований и ориентиров черепно-лицевой системы;

Определение центров вращения суставных головок (оси вращения);

Внеротовой графической регистрации движения суставных головок в различных плоскостях (горизонтального и сагиттального суставные пути ).

Аппараты,воспроизводящие движения нижней челюсти.

Для воссоздания зубных рядов в протезах разработаны специальные аппараты, имитирующие движения нижней челюсти. Эти аппараты подразделяют на окклюдаторы, воспроизводящие движения нижней челюсти в вертикальной плоскости, т.е. при открывании и закрывании рта (рис. 38), и артикуляторы , воспроизводящие всевозможные артикуляционные и окклюзионные движения. В свою очередь артикуляторы подразделяются на среднеанатомические, узлы, которого соответствуют среднеанатомическим нормам строения суставов, и универсальные, позволяющие установить индивидуальные суставные и резцовые пути.

Параллельность ориентиров на лице с окклюзионной (протетической) плоскостью.

1 - носоушная (а) и окклюзионная (б) плоскости; 2 - резцовая и зрачковая линии .

Окклюдаторы состоят из двух, сочлененных между собой рам, одна из которых идет горизонтально, имеет поперечную перемычку. В центре перемычки установлен вертикальный винт со стопорным устройством. Нижняя рама изогнута и имитирует нижнюю челюсть. Между восходящими дужками рамы в центре имеется площадка, в которую упирается винт верхней рамы. Поворот винта позволяет менять расстояние между рамами, а стопорный винт - фиксировать это расстояние.

В последние годы выпускаются окклюдаторы, обеспечивающие и боковые движения. Они состоят из двух усеченных пирамид, сочлененных между собой шарнирным устройством. Пирамиды несут верхнюю и нижнюю сменные различного размера рамы, установленные параллельно.

Среднеанатомический артикулятор предназначен для конструирования зубных рядов, но чаще применяется при изготовлении протезов на беззубые челюсти. Артикулятор позволяет производить движения нижней челюсти вперед, вправо, влево и вниз. Для удобства работы с артикулятором нижняя рама фиксируется в руке, а все движения осуществляются за счет перемещения верхней рамы. Например, сдвигая верхнюю раму, имитируют движение нижней челюсти вперед.

Артикулятор состоит из двух подвижных, сочлененных упругими пружинами рам - верхней и нижней. На каждой раме по три ответвления. Два ответвления на верхней раме имеют выступы, имитирующие перевернутые суставные головки, которые упираются в площадки нижней рамы, образуя как бы сочленения. Площадки нижней рамы имеют двоякорадиусное углубление, облегчающее перемещение выступа по переднему суставному пути в 33° и боковому суставному пути в 17°. Передний выступ нижней рамы имеет съемную резцовую площадку с наклонной плоскостью, обеспечивающую перемещение штифта до упора верхней рамы, а следовательно, и всей рамы по переднему резцовому пути в 40°. При помощи переднего вертикального штифта фиксируют межальвеолярную высоту, при помощи имеющегося на штифте горизонтального острия определяют среднюю линию и место расположения резцовой точки, т. е. точки между медиальными углами центральных резцов нижней челюсти. Горизонтальный штифт имитирует оси суставных головок, наклонные плоскости на нижней половине артикулятора предназначены для скольжения по ним штифтов. При помощи этих штифтов возможны движения боковые, вперед и назад, вверх и вниз.

Среднеанатомический артикулятор Гизи.

Для фиксации гипсовых моделей в положении центральной окклюзии их складывают по отпечаткам окклюзионной поверхности зубов на прикусных валиках и скрепляют друг с другом с помощью спичек воском. Модели устанавливают так, чтобы штифт высоты окклюдатора упирался в площадку. Штифт должен сохранять высоту прикуса, не препятствовать смыканию и размыканию окклюдатора, при этом центр модели должен совпадать с центром окклюдатора, протетическая плоскость должна быть параллельна рамам окклюдатора, т.е. ориентация моделей в окклюдаторе осуществляется с учетом треугольника Бонвиля. После ориентации моделей замешивается гипс, создается подлиток и в него погружается нижняя рама окклюдатора . Далее добавляется небольшой слой гипса сверху нижней рамы и на него помещаются скрепленные модели. Шпателем следует загладить гипс по всей окружности модели. В дальнейшем слой гипса накладывается на модель верхней челюсти и в него опускают верхнюю раму окклюдатора. При затвердении гипса излишки его убирают.
