Идеальная кардиограмма. Кардиограмма сердца (ЭКГ) расшифровка

ЭКГ или электрокардиография - диагностическая процедура, в процессе которой осуществляется графическая регистрация электрической активности сердечной мышцы. Расшифровка ЭКГ - прерогатива врача-кардиолога или терапевта. Обычный пациент, получая на руки результаты электрокардиограммы видит лишь непонятные зубцы, которые ему ни о чем не говорят.

Заключение, написанное на обороте ЭКГ - ленты тоже состоит из сплошных медицинских терминов и разъяснить их значение может только специалист. Спешим успокоить наиболее впечатлительных пациентов. Если во время обследования диагностированы опасные состояния (нарушения сердечного ритма, подозрение на ), больного сразу госпитализируют. При патологических изменениях неясной этиологии кардиолог направит больного на дополнительное обследование, которое может включать холтеровское мониторирование, УЗИ сердца или нагрузочные тесты (велоэргометрию).

ЭКГ сердца: суть процедуры

Электрокардиограмма - самый простой и доступный метод функциональной диагностики работы сердца. Сегодня каждая бригада скорой кардиологической помощи оснащена портативными электрокардиографами, которые считывают информацию о сокращении миокарда и фиксируют электрические импульсы сердца на ленте самописца. В поликлинике на процедуру ЭКГ направляют всех пациентов, проходящих комплексное медицинское обследование.

Во время процедуры оценивают следующие параметры:

1. Состояние сердечной мышцы (миокарда). При расшифровке кардиограммы опытный врач видит, имеются ли воспалительные явления, повреждения, утолщения в структуре миокарда, оценивает последствия электролитного дисбаланса или гипоксии (кислородного голодания).
2. Правильность сердечного ритма и состояние системы сердца, проводящей электрические импульсы. Все это в графическом виде отражается на ленте кардиограммы.

При сокращении сердечной мышцы возникают спонтанные электрические импульсы, источник которых находится в синусовом узле. Путь каждого из импульсов проходит по нервным путям всех отделов миокарда, побуждая его к сокращению. Период, когда импульс проходит через миокард предсердий и желудочков, вызывая их сокращение, называется систолой. Промежуток времени, когда импульс отсутствует и сердечная мышца сокращается - диастолой.

Метод ЭКГ как раз и заключается в регистрации этих электрических импульсов. Принцип работы электрокардиографа строится на улавливании разницы электрических разрядов, возникающих в разных отделах сердца во время систолы (сокращения) и диастолы (расслабления) и переносе их на специальную ленту в виде графика. Графическое изображение выглядит, как ряд остроконечных зубцов или полусферических пик с промежутками между ними. При расшифровке ЭКГ врач обращает внимание на такие графические показатели, как:

• зубцы;
• интервалы;
• сегменты.

Оценивается их расположение, высота пикового значения, продолжительность интервалов между сокращениями, направление и последовательность. Каждая линия на ленте кардиограммы должна соответствовать определенным параметрам. Даже незначительное отклонение от нормы может указывать на функций сердечной мышцы.

Показатели нормы ЭКГ с расшифровкой

Электрический импульс, проходящий через сердце, на ленте кардиограммы отражается в виде графика с зубцами и интервалами, над которыми можно увидеть латинские буквы P,R, S, T, Q. Давайте выясним, что они означают.

Зубцы (пики над изолинией):

Р - процессы систолы и диастолы предсердий;

Q, S - возбуждение перегородки между желудочками сердца;

R - Возбуждение желудочков;

Т - расслабление желудочков.

Сегменты (участки, включающие интервал и зубец):

QRST - продолжительность сокращения желудочков;

ST - период полного возбуждения желудочков;

ТР - продолжительность диастолы сердца.

Интервалы (участки кардиограммы, лежащие на изолинии):

PQ - время распространения электрического импульса от области предсердия до желудочка.

При расшифровке ЭКГ сердца обязательно указывают количество ударов сердца в минуту или частоту сердечных сокращений (ЧСС). В норме, для взрослого человека, это значение составляет от 60 до 90 уд/ мин. У детей показатель зависит от возраста. Так, значение ЧСС у новорожденных детей составляет 140-160 ударов в минуту, а затем постепенно снижается.

Расшифровка ЭКГ миокарда учитывает такой критерий, как проводимость сердечной мышцы. На графике он показывает процесс передачи импульса. В норме они передаются последовательно, при этом порядок ритма остается неизменным.

При расшифровке результатов ЭКГ врач обязательно обращает внимание на синусовый ритм сердца. По этому показателю можно судить о слаженности работы различных отделов сердца и о правильной последовательности систолических и диастолических процессов. Чтобы более точно представить работу сердца, посмотрим на расшифровку показателей ЭКГ с таблицей нормативных значений.

ЭКГ расшифровка у взрослых

ЭКГ расшифровка у детей

Результаты ЭКГ с расшифровкой помогают врачу поставить правильный диагноз и назначить необходимое . Остановимся подробнее на описании таких важных показателей как сердечный ритм, состояния миокарда и проводимость сердечной мышцы.

Варианты сердечного ритма

Синусовый ритм

Если в описании электрокардиограммы вы видите эту надпись, и значение ЧСС находится в пределах нормы (60-90 уд/мин) - это означает, что сбоев в работе сердечной мышцы не наблюдается. Ритм, задаваемый синусовым узлом, отвечает за здоровье и благополучие проводящей системы. И если отклонений в ритме нет, то ваше сердце - абсолютно здоровый орган. Патологическим признается ритм, задаваемый предсердиями, желудочковым или атриовентрикулярным отделами сердца.

При синусовой аритмии импульсы выходят из синусового узла, но промежутки между сокращениями сердечной мышцы разные. Причиной такого состояния могут быть физиологические изменения в организме. Поэтому синусовую аритмию часто диагностируют у подростков и молодых людей. В каждом третьем случае такие отклонения требуют наблюдения у кардиолога, чтобы предотвратить развитие более опасных нарушений сердечного ритма.

Тахикардия

Это состояние, при котором ЧСС превышает 90 уд/мин. Синусовая тахикардия может быть физиологической и патологической. В первом случае учащение сердечного ритма возникает в ответ на физическую или психологическую нагрузку, прием алкоголя, кофеинсодержащих или энергетических напитков. После исчезновения нагрузки сердечный ритм быстро возвращается к норме.

Патологическая тахикардия диагностируется в том случае, когда учащенное сердцебиение наблюдается в состоянии покоя. Причиной такого состояния могут стать инфекционные заболевания, обширная кровопотеря, анемия, кардиомиопатия или эндокринные патологии, в частности, тиреотоксикоз.

Брадикардия

Это замедление сердечных сокращений до частоты менее 50 уд/мин. Физиологическая брадикардия наступает во сне, а также часто диагностируется у лиц, профессионально занимающихся спортом.

Патологическое замедление сердечного ритма наблюдается при слабости синусового узла. При этом ЧСС может замедляться до 35 уд/мин, что сопровождается гипоксией (недостаточным поступлением кислорода к тканям сердца) и обморочными состояниями. В этом случае пациенту рекомендуется операция по вживлению сердечного электростимулятора, который заменяет собой синусовый узел и обеспечивает нормальный ритм сокращений сердца.

Экстрасистолия

Это состояние, при котором возникают внеочередные сердечные сокращения, сопровождающиеся удвоенной компенсаторной паузой. Пациент ощущает провалы в сердечном ритме, которые описывает как хаотичные, учащенные или замедленные толчки. При этом ощущается покалывание в груди, возникает ощущение пустоты в животе и страх смерти.

Экстрасистолы могут быть функциональными (причина- гормональные сбои, ) или органическими, возникающими на фоне сердечных заболеваний (кардиопатий, миокардитов, ИБС, пороков сердца).

Тахикардия пароксизмальная

Под этим термином скрывается приступообразное учащение сердечного ритма, которое может сохраняться в течение короткого времени или продолжаться несколько дней. При этом сердечный ритм может увеличиваться до 125 уд/мин, при одинаковых промежутках времени между сокращениями сердца. Причиной патологического состояния становятся нарушения циркуляции импульса в проводящей системе сердца.

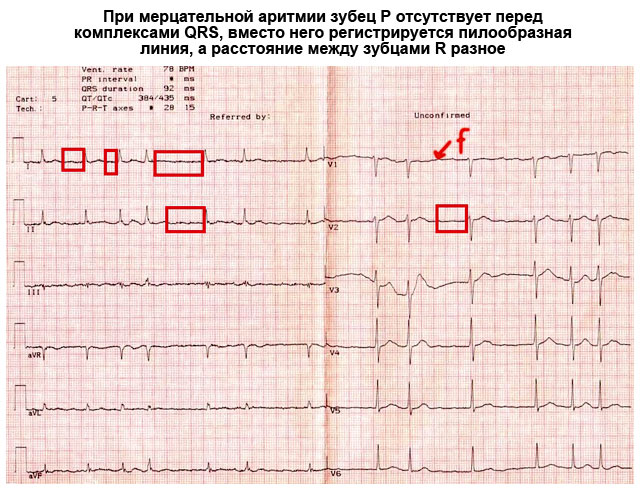

Аритмия мерцательная

Тяжелая патология, которая проявляется трепетанием (мерцанием) предсердий. Может заявлять о себе приступами или приобретать постоянную форму. Промежутки между сокращениями сердечной мышцы могут быть разной продолжительности, так как ритм задает не синусовый узел, а предсердия. Частота сокращений нередко увеличивается до 300- 600 уд/мин, при этом полноценного сокращения предсердий не происходит, желудочки недостаточно заполняются кровью, что ухудшает сердечный выброс и ведет к кислородному голоданию органов и тканей.

Приступ мерцательной аритмии начинается с сильного сердечного толчка, после которого начинается учащенное неритмичное сердцебиение. Больной испытывает сильную слабость, головокружение, страдает от потливости, одышки, иногда может потерять сознание. Об окончании приступа свидетельствует нормализация ритма, сопровождающаяся позывами к мочеиспусканию и обильным отхождением мочи. Приступ мерцательной аритмии купируют медикаментозными средствами (таблетками, уколами). При отсутствии своевременной помощи увеличивается риск развития опасных осложнений (инсульта, тромбоэмболии).

Нарушения проводимости

Электрический импульс, зарождаясь в синусовом узле, распространяется через проводящую систему, стимулируя желудочки и предсердия к сокращению. Но если на каком- либо участке проводящей системы происходит задержка импульса, то нарушается насосная функция всей сердечной мышцы. Такие сбои в проводящей системе называются блокадами. Чаще всего они развиваются в результате функциональных нарушений или являются следствием алкогольной или лекарственной интоксикации организма. Различают несколько типов блокад:

• AV-блокада- характеризуется задержкой возбуждения в атриовентрикулярном узле. При этом, чем реже сокращаются желудочки, тем тяжелее нарушения кровообращения. Самая тяжелая - 3-я степень, которую еще называют поперечной блокадой. При этом состоянии сокращения желудочков и предсердий никак не взаимосвязаны.
• Синоатриальная блокада - сопровождается затруднением выхода импульса из синусового узла. Со временем такое состояние приводит к слабости синусового узла, что проявляется урежением сердечного ритма, слабостью, одышкой, обмороками.
• Нарушение желудочковой проводимости. В желудочках импульс распространяется по ветвям, ножкам и стволу пучка Гиса. Блокада может проявиться на любом из этих уровней и выражается это тем, что возбуждение наступает не одновременно, так как из-за нарушения проводимости один из желудочков запаздывает. При этом блокада желудочков может быть постоянной и непостоянной, полной или частичной.

Причинами нарушения проводимости выступают различные сердечные патологии (пороки сердца, ИБС, кардиомиопатии, опухоли, ишемическая болезнь, эндокардиты).

Состояния миокарда

Расшифровка ЭКГ дает представление о состоянии миокарда. Например, под влиянием регулярных перегрузок отдельные участки сердечной мышцы могут утолщаться. Эти изменения на кардиограмме отмечают как гипертрофию.

Гипертрофия миокарда

Зачастую причиной гипертрофии желудочков становятся различные патологии - артериальная гипертензия, пороки сердца, кардиомиопатии, ХОБЛ, «легочное» сердце.

Гипертрофию предсердий провоцируют такие состояния как стеноз митрального или аортального клапана, пороки сердца, гипертония, легочные патологии, деформация грудной клетки.

Нарушения питания и сократительной способности миокарда

Ишемическая болезнь. Ишемия- это кислородное голодание миокарда. В результате воспалительного процесса (миокардита), кардиосклероза или дистрофических изменений наблюдаются нарушения в питании миокарда, что может привести к кислородному голоданию тканей. Такие же диффузные изменения обратимого характера развиваются при нарушениях водно- электролитного баланса, при истощении организма или длительном приеме мочегонных препаратов. Кислородное голодание выражается в ишемических изменениях, коронарном синдроме, стабильной или нестабильной стенокардии. Лечение врач подбирает с учетом варианта ишемической болезни сердца.

Инфаркт миокарда. При симптомах развивающегося инфаркта больного срочно госпитализируют. Основными признаками инфаркта миокарда на кардиограмме являются:

• высокий Т-зубец;
• отсутствие или патологическая форма зубца Q;
• подъем сегмента ST.

При наличии такой картины пациента сразу из кабинета диагностики отправляют в больничную палату.

Как подготовиться к ЭКГ?

Чтобы результаты диагностического обследования были максимально достоверными, к процедуре ЭКГ нужно правильно подготовиться. Перед снятием кардиограммы недопустимо:

• употреблять алкоголь, энергетики или напитки с содержанием кофеина;
• волноваться, переживать, находиться в состоянии ;
• курить;
• употреблять стимулирующие лекарственные препараты.

Следует понимать, что чрезмерное волнение может привести к тому, что на ленте ЭКГ появятся признаки ложной тахикардии (учащенного сердцебиения). Поэтому перед тем, как зайти в кабинет на процедуру, необходимо успокоиться и максимально расслабиться.

Постарайтесь не делать ЭКГ после плотного обеда, лучше приходить на обследование натощак или после легкого перекуса. Не стоит заходить в кардиологический кабинет сразу после активных тренировок и высоких физических нагрузок, иначе результат окажется недостоверным и пройти процедуру ЭКГ придется еще раз.

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Дата публикации статьи: 02.03.2017

Дата обновления статьи: 29.05.2019

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области , а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

1. Стандартные отведения:

• I – первое;
• II – второе;
• Ш – третье;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение всех отведений).

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

• Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
• Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
• Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
• Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

1. Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
2. Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
3. Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
4. После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

• Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
• В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
• Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
• Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

1. Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:

   ЧСС=60/((R-R (в мм)*0,02))

   При записи кардиограммы на скорости 25мм/сек:

   ЧСС=60/((R-R (в мм)*0,04)

2. Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:

• При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
• При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

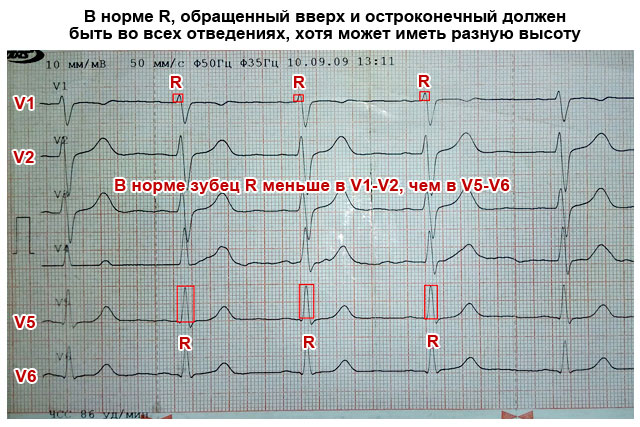

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Электрокардиография – метод измерения разницы потенциалов, возникающих под влиянием электрических импульсов сердца. Результат исследования представлен в виде электрокардиограммы (ЭКГ), которая отражает фазы сердечного цикла и динамику работы сердца.

В процессе сердцебиения синусовый узел, расположенный возле правого предсердия, генерирует электрические импульсы, которые проходят по нервным путям, сокращая миокард (сердечную мышцу) предсердий и желудочков в определенной последовательности.

После сокращения миокарда импульсы продолжают распространяться по телу в виде электрического заряда, в результате чего возникает разница потенциалов – измеримая величина, которую можно определить с помощью электродов электрокардиографа.

Особенности процедуры

В процессе записи электрокардиограммы используют отведения – наложения электродов по специальной схеме. Чтобы полностью отобразить электрический потенциал на всех участках сердца (передней, задней и боковых стенок, межжелудочковых перегородок), используется 12 отведений (три стандартных, три усиленных и шесть грудных), при которых электроды располагаются на руках, ногах и на определенных участках груди.

Во время процедуры электроды регистрируют силу и направленность электрических импульсов, а записывающее устройство фиксирует образовавшиеся электромагнитные колебания в виде зубцов и прямой линии на специальной бумаге для записи ЭКГ с определенной скоростью (50, 25 или 100 мм в секунду).

На бумажной регистрационной ленте используют две оси. Горизонтальная ось X показывает время и обозначается в миллиметрах. С помощью временного отрезка на миллиметровке можно отследить длительность процессов расслабления (диастолы) и сокращения (систолы) всех участков миокарда.

Вертикальная ось Y является показателем силы импульсов и обозначается в миливольтах – мВ (1 маленькая клеточка = 0,1 мВ). С помощью измерения разницы электрических потенциалов определяют патологии сердечной мышцы.

Также на ЭКГ обозначены отведения, на каждом из которых поочередно регистрируется работа сердца: стандартные I, II, III, грудные V1-V6 и усиленные стандартные aVR, aVL, aVF.

Показатели ЭКГ

Основными показателями электрокардиограммы, характеризующими работу миокарда, являются зубцы, сегменты и интервалы.

Зубцы – это все острые и округлые выпуклости, записанные по вертикальной оси Y, которые могут быть положительными (направленными вверх), отрицательными (направленными вниз) и двухфазными. Существует пять основных зубцов, обязательно присутствующих на графике ЭКГ:

• P – регистрируется после возникновения импульса в синусовом узле и последовательного сокращения правого и левого предсердий;
• Q – регистрируется при появлении импульса из межжелудочковой перегородки;
• R, S – характеризуют сокращения желудочков;
• T – обозначает процесс расслабления желудочков.

Сегментами называются участки с прямыми линиями, обозначающие время напряжения или расслабления желудочков. В электрокардиограмме выделяют два основных сегмента:

• PQ – продолжительность возбуждения желудочков;
• ST – время расслабления.

Интервал – это участок электрокардиограммы, состоящий из зубца и сегмента. При исследовании интервалов PQ, ST, QT учитывают время распространения возбуждения в каждом предсердии, в левом и правом желудочках.

Норма ЭКГ у взрослых (таблица)

При помощи таблицы норм можно провести последовательный анализ высоты, интенсивности, формы и протяженности зубцов, интервалов и сегментов для выявления возможных отклонений. В силу того, что проходящий импульс распространяется по миокарду неравномерно (из-за разной толщины и размеров сердечных камер), выделяют основные параметры нормы каждого элемента кардиограммы.

На основании информации, полученной при расшифровке ЭКГ, можно сделать выводы об особенностях сердечной мышцы:

• нормальная работа синусового узла;
• работа проводящей системы;
• частота и ритмичность сердечных сокращений;
• состояние миокарда – кровообращение, толщина на разных участках.

Алгоритм расшифровки ЭКГ

Существует схема расшифровки ЭКГ с последовательным изучением основных аспектов работы сердца:

• синусовый ритм;
• регулярность ритма;
• проводимость;
• анализ зубцов и интервалов.

Синусовый ритм – равномерный ритм сердцебиения, обусловленный появлением импульса в AV-узле с поэтапным сокращением миокарда. Наличие синусового ритма определяется при расшифровке ЭКГ по показателям зубца P.

Также в сердце находятся дополнительные источники возбуждения, регулирующие сердцебиение при нарушении AV-узла. Несинусовые ритмы проявляются на ЭКГ следующим образом:

• Предсердный ритм – зубцы P находятся ниже изолинии;
• АV-ритм – на электрокардиограмме P отсутствуют или идут после комплекса QRS;
• Желудочковый ритм – в ЭКГ не наблюдается закономерности между зубцом P и комплексом QRS, при этом ЧСС не доходит до 40 ударов в минуту.

Когда возникновение электрического импульса регулируется несинусовыми ритмами, диагностируются следующие патологии:

• Экстрасистолия – преждевременное сокращение желудочков или предсердий. Если на ЭКГ появляется внеочередной зубец P, а также при деформировании или изменении полярности диагностируется предсердная экстрасистолия. При узловой экстрасистолии P направлен вниз, отсутствует или находится между QRS и Т.
• Пароксизмальная тахикардия (140-250 ударов в минуту) на ЭКГ может быть представлена в виде наложения зубца P на T, стоящего позади комплекса QRS во II и III стандартных отведениях, а также в виде расширенного QRS.
• Трепетание (200-400 ударов в минуту) желудочков характеризуется высокими волнами с трудноразличимыми элементами, а при трепетании предсердий выделяется только комплекс QRS, а на месте зубца P присутствуют пилообразные волны.
• Мерцание (350-700 ударов в минуту) на ЭКГ выражено в виде неоднородных волн.

Частота сердечных сокращений

Расшифровка ЭКГ сердца обязательно содержит показатели ЧСС и записывается на ленте. Для определения показателя можно воспользоваться специальными формулами в зависимости от скорости записи:

• при скорости 50 миллиметров в секунду: 600/ (количество больших квадратов в интервале R-R);
• при скорости 25 мм в сек: 300/ (количество больших квадратов между R-R),

Также числовой показатель сердцебиения можно определить по маленьким клеткам интервала R-R, если запись ленты кардиограммы проводилась со скоростью 50 мм/с:

• 3000/ количество маленьких клеток.

Нормальная ЧСС у взрослого человека составляет от 60 до 80 ударов в минуту.

Регулярность ритма

В норме интервалы R-R одинаковы, но допускается увеличение или уменьшение не более, чем на 10% от среднего значения. Изменение регулярности ритма и повышенные/пониженные показатели ЧСС могут возникать в результате нарушения автоматизма, возбудимости, проводимости, сократимости миокарда.

При нарушении функции автоматизма в сердечной мышце наблюдаются следующие показатели интервалов:

• тахикардия – ЧСС находится в пределах 85-140 ударов в минуту, коротким периодом расслабления (промежуток TP) и коротким интервалом RR;
• брадикардия – ЧСС уменьшается до 40-60 ударов в минуту, а расстояния между RR и TP увеличиваются;
• аритмия – между основными интервалами сердцебиения отлеживаются разные расстояния.

Проводимость

Для быстрой передачи импульса от источника возбуждения ко всем отделам сердца существует специальная проводящая система (SA- и AV- узлы, а также пучок Гиса), нарушение которой называется блокадой.

Выделяют три основные разновидности блокад – синусовую, внутрипредсердную и атриовентрикулярную.

При синусовой блокаде на ЭКГ отображено нарушение передачи импульса к предсердиям в виде периодического выпадения циклов PQRST, при этом в промежутке между R-R значительно увеличивается расстояние.

Внутрипредсердная блокада выражается в виде длительного зубца P (более 0,11 с).

Атриовентрикулярную блокаду разделяют на несколько степеней:

• I степень – удлинение интервала P-Q более 0,20 с;
• II степень — периодическое выпадение QRST с неравномерным изменением времени между комплексами;
• III степень – желудочки и предсердия сокращаются независимо друг от друга, в результате чего в кардиограмме отсутствует связь между P и QRST.

Электрическая ось

ЭОС отображает последовательность передачи импульсов по миокарду и в норме может быть горизонтальной, вертикальной и промежуточной. В расшифровке ЭКГ электрическую ось сердца определяют по расположению комплекса QRS в двух отведениях – aVL и aVF.

В некоторых случаях происходит отклонение оси, которое само по себе не является заболеванием и возникает по причине увеличения левого желудочка, но, в то же время, может свидетельствовать о развитии патологий сердечной мышцы. Как правило, ЭОС отклоняется в левую сторону по причине:

• ишемический синдром;
• патология клапанного аппарата левого желудочка;
• артериальная гипертензия.

Наклон оси вправо наблюдается при увеличении правого желудочка при развитии следующих заболеваний:

• стеноз легочной артерии;
• бронхит;
• астма;
• патология трикуспидального клапана;
• врожденный порок.

Отклонения

Нарушение длительности интервалов и высоты волн также являются признаками изменений в работе сердца, на основании которых можно диагностировать ряд врожденных и приобретенных патологий.

Одним из преимуществ электрокардиограммы как способа оценить работу сердца является возможность быстрого получения результата. Данные о сердечной активности, получаемые во время исследования, тут же фиксируются на бумажной ленте, медленно подающейся в систему аппарата ЭКГ. На более современном оборудовании значения могут выводиться на монитор компьютера, а после распечатываться через принтер. Так или иначе, выходя из процедурного кабинета, в руках у нас результат электрокардиограммы, который хочется прочитать как можно скорее – расшифровка ЭКГ позволит сделать вывод о наличии или отсутствии поводов для беспокойства.

Азбука электрокардиограмм

Схема работы сердца представляет собой сложную кривую непрерывную линию, похожую на синусоиду, с многочисленными отметками и обозначениями в буквенном и цифровом выражении. На первый взгляд, кажется, что грамотно расшифровать и дать заключение ЭКГ под силу лишь профессору медицинского института, доктору наук или уж как минимум кардиологу с многолетним стажем работы. Это не совсем так. Анализ ЭКГ действительно требует высокого уровня внимания, концентрации, точности, знания алгебраических основ и алгоритмов. Однако если разобраться и научиться, то процесс расшифровки становится довольно интересным.

Читать схему ЭКГ и давать по ней заключение должны уметь не только кардиологи. Конечно, врачам этой специализации изображенная линейка с кривой линией расскажет гораздо больше о работе сердца. Тем не менее, научиться проводить исследование и читать кардиограмму приходится и врачам общей практики, в особенности, фельдшерам скорой помощи. Раннее проведение исследования и интерпретация ЭКГ еще до оказания помощи в стационаре позволяет своевременно оказать эффективную помощь, например, при инфаркте и спасти жизнь больного.

Любопытство, беспокойство за состояние своего здоровья и даже недоверие лечащему врачу часто подталкивают к желанию самостоятельно научиться читать схему ЭКГ. Однако первое обращение к медицинскому справочнику, как правило, отбивает желание углубляться в вопрос – обилие терминов и непонятных аббревиатур кажутся дремучим лесом. Действительно, информация, приводимая в медицинской литературе, сложна для восприятия «непосвященных». Однако это не повод отказываться от затеи «заглянуть за кулисы» кардиологии. И прежде всего надо понять, что же именно отражает линейка кардиограммы.

Что отражено на рисунке ЭКГ

Работа сердца с точки зрения физики представляет собой автоматический переход от фазы деполяризации к фазе реполяризации сердечной мышцы. Другими словами, происходит постоянная смена состояний сокращения и расслабления мышечной ткани, при которых соответственно возбуждение клеток миокарда сменяется их восстановлением.

Устройство аппарата ЭКГ позволяет фиксировать электрические импульсы, возникающие в этих фазах, и регистрировать их графически. Именно этим и объясняется неровность кривой на рисунке кардиограммы.

Чтобы научиться интерпретировать схемы ЭКГ, необходимо знать из каких элементов они состоят, а именно:

• зубец – выпуклая или вогнутая относительно горизонтальной оси часть кривой;
• сегмент – прямой отрезок линии между двумя соседними зубцами;
• интервал – совокупность зубца и сегмента.

Запись данных работы сердца проводится на протяжении нескольких циклов, поскольку медицинское значение имеет не только характеристика каждого из элементов электрокардиограммы, но и их сопоставимость в рамках нескольких циклов.

Анализ отдельных элементов кардиограммы

Формулируя заключение по ЭКГ, зубцы оценивают по амплитуде на вертикальной оси, и по их продолжительности на горизонтальной. Каждому из зубцов в рамках одного цикла присвоена своя буква латинского алфавита – характеризует прохождение импульса через определенную часть сердца, а именно:

• зубец P описывает ответ предсердий на распространение электрического импульса в них;

В здоровом состоянии зубец имеет положительное значение, скругленную вершину, направлен вверх, высота его до 2,5 мм, продолжительность не превышает 0,1 с. Патологическим отклонением считается заостренная форма P-зубца, характерная для гипертрофии правого предсердия, или раздвоенная вершина при гипертрофии левого.

• зубец Q характеризует распространение импульса в межжелудочковой перегородке;

В норме он слабо выражен, имеет отрицательное значение. Его продолжительность – всего 0,03 с. У детей этот элемент кардиограммы может иметь глубокое положение, что не является поводом для тревог.

• зубец R описывает прохождение электрического сигнала по миокарду желудочков.

По своей амплитуде это самый большой из зубцов, хотя продолжительность в норме не превышает значение Q.

• зубец S определяет завершение возбуждения в желудочках сердца. Как и Q-элемент он имеет отрицательный характер и небольшую глубину – всего 2 мм.
• зубец T – показатель восстановления потенциала в мышечной ткани сердца.

В норме этот элемент с положительным значением возвышается над горизонтальной осью не больше чем на треть от амплитуды R-зубца. Форма его вершины сглажена, продолжительность составляет от 0,16 с. до 2,4 с. Высокий T-элемент свидетельствует о вегетативных нарушениях сердечной активности, например, при гиперкалиемии. Однако гораздо большую угрозу несет вогнутая форма этого зубца. Отрицательная остроконечная равнобедренная форма – классический признак инфаркта миокарда.

• Зубец U – редко регистрируется на линейке ЭКГ. Нормой его является высота до 2 мм.

Часто этот элемент можно отметить при описании кардиограммы спортсменов после физической нагрузки. В противном случае он может являться признаком брадикардии.

Заключение по работе сердца включает оценку сегментов линейки ЭКГ. Каждый из них отмеряется от конца одного зубца до начала следующего. Наибольшее значение имеют сегменты P-Q и S-T. Их анализ включает оценку их длины и подъема над изоэлектрической линией – горизонтальной осью. В норме этот подъем не должен превышать 1 мм. Продолжительность находится в прямой зависимости от пульса, следовательно, может являться свидетельством нарушений сердечного ритма.

Работа сердечной мышцы во временных интервалах

Чтобы научиться правильно анализировать интервалы, наибольшее внимание следует уделять их продолжительности, поскольку каждый из них характеризует скорость распространения электрического сигнала в той или иной части сердца и реакцию мышечной ткани на импульс. Например, нормой для интервала Q-T является 0,45 с. Удлинение на этом участке может быть вызвано ишемией или атеросклерозом.

Таким образом, продолжительность интервала характеризует работу сердечной мышцы во времени. Совсем несложно по схеме ЭКГ научиться определять сердечный ритм – пульс. Его характеристикой будет расстояние между двумя самыми высокими положительными зубцами – интервал R-R. У здорового взрослого человека в состоянии покоя этот показатель равен 70-80 ударам в минуту. При этом расстояние между зубцами не должно отличаться от среднего показателя более чем на 10%. Такой ритм является правильным, регулярным, а в заключении указывается синусовый характер кардиограммы. Другие виды ритма свидетельствуют о наличии патологических изменений в работе сердца. В этих случаях обязательно определяется максимальный и минимальный показатели частоты сердечных сокращений, и специалисты приступают к поиску источника возбуждения – водителя ритма.

План интерпретации рисунка ЭКГ

Все эти показания кажутся довольно сложными для запоминания. Для облегчения задачи разработан специальный план, используя который можно научиться читать результаты заключения. По этому же плану интерпретация ЭКГ проводится и специалистами. Его основными пунктами являются:

• Оценка сердечного ритма и проводимости;
• Определение показателя «электрическая ось сердца»;
• Анализ работы предсердий по P-зубцу и P-Q интервалу;
• Характеристика показателей комплекса элементов QRS-T;
• Кардиографическое заключение.

В план анализа ЭКГ также следует включать проверку правильности регистрации кардиограммы, представляющую собой подачу контрольного сигнала в начале исследования – стандартное напряжение в один милливольт, которые на схеме отображается в виде отклонения на 10 мм. Без этой процедуры запись кардиографа считается непоказательной.

Научиться грамотно интерпретировать результаты ЭКГ невозможно, не зная физиологических особенностей человека, которые могут влиять на рисунок исследования. К ним относятся возраст, пол, телосложение, рост, наличие хронических заболеваний. Без учета индивидуальных данных больного отклонения в заключение кардиограммы могут быть ошибочно расценены как признаки сердечной патологии. Например, показатель «электрическая ось» позволяет примерно определить расположение органа в грудной клетке, описать его размеры и форму. Однако у худосочных людей эта ось имеет вертикальное положение, а у полных, страдающих ожирением, – горизонтальное, но в обоих случаях расположение органа считается нормальным. Кроме того, глубокая интерпретация рисунка кардиографа требует знаний многочисленных медицинских терминов, которые характеризуют признаки патологий, а именно: мерцательная аритмия, экстрасистолия, трепетание предсердий и многих других.

В целом напрашиваются два вывода:

• Описание кардиограммы – целое искусство!
• Научиться читать здоровую схему ЭКГ гораздо проще, чем запомнить все возможные отклонения, что является дополнительным стимулом беречь здоровье!

Электрокардиография или ЭКГ сердца – это обследование, в ходе которого устройство воспринимает электрическую сердечную активность. Результаты ЭКГ – это график, как правило, записанный на миллиметровой бумаге в виде кривой, показывающей изменения напряжения между двумя точками в течение времени.

Электрокардиография – это быстрое, дешевое и легкое для людей обследование, сообщающее важную информацию о функции сердца. Поэтому она относится к основным медицинским обследованиям.

Многие знают, какой врач делает ЭКГ. Электрокардиограмму делает врач-кардиолог, он же проводит расшифровку. Сегодня доступны услуги кардиолога онлайн, где возможно также оценить результаты экспертизы – то есть, спокойно заходите на страничку – и расшифруйте свою сердечную деятельность!

Принцип действия

Стимулом для сокращения любых мышечных клеток является изменение напряжения между внутренней и наружной средой клетки. То же самое относится и к сердечной мышце, клетки которой должны работать очень стабильно.

Начальный электрический импульс производится в специализированных клетках в кластере предсердия (синусовый узел), откуда быстрыми путями распределяется по всему сердцу так, чтобы сердечная мышца скоординировано сжалась и эффективно вытолкнула кровь из полостей сердца.

При ослаблении сердечной мышцы напряжение возвращается в исходное состояние. Эти электрические изменения во время сердечной работы распространяются на поверхность тела (речь идет о милливольтах), где сканируются через электроды – это и есть краткое ЭКГ описание.

Когда и почему проводится?

ЭКГ – это необходимое обследование при подозрении на болезни сердца. Электрокардиография используется в диагностике ишемических изменений сердечной мышцы, т. е. изменений от недостатка кислорода, наиболее серьезным проявлением которых является гибель сердечных клеток из-за недостатка кислорода – инфаркт миокарда.

Кроме того, анализ ЭКГ может показать аритмию – нарушение сердечного ритма.

Заключение ЭКГ выявляет и расширение сердца при его недостаточности или эмболии легочной артерии. Кардиограмма, обычно, проводится в рамках предоперационного обследования перед запланированной процедурой под общей анестезией, или в ходе общего обследования.

Перед экспертизой нет необходимости в соблюдении какого-либо особого режима. Важно только спокойствие.

Проведение экспертизы

У взрослых и детей проведение ЭКГ одинаковое. Пациент, подвергающийся обследованию, должен раздеться до пояса, при необходимости, снять носки или чулки – должна быть доступна грудная клетка пациента, лодыжки и запястья.

Обследование проводится в положении лежа. Медсестра или врач, который выполняет экспертизу, наносит на кожу пациенту, взрослому или ребенку, немного проводящего геля, улучшающего передачу электрических сигналов к электродам. Затем прикрепляются сами электроды с помощью резиновых присосок. Существуют и электроды в виде наклеек (одноразовые), уже пропитанные гелем.

В общей сложности есть 10 электродов: 6 – на груди и по 1 на каждой конечности. Когда все электроды размещены, включается электрокардиограф, и в течение нескольких секунд из устройства выезжает бумага с электрокардиографической кривой – электрокардиография завершена.

Модификация ЭКГ

Есть несколько способов измерения основных показателей работы сердца:

• суточное мониторирование ЭКГ по Холтеру;
• прерывистое суточное мониторирование;
• нагрузочное мониторирование;
• пищеводное мониторирование.

Суточное мониторирование ЭКГ по Холтеру

Это обследование проводится, преимущественно, у взрослых; обследуемый человек носит прикрепленное устройство в течение 24-48 часов. Электроды расположены на груди, а устройство крепится вокруг талии, пациент может с ним нормально работать и выполнять любые другие обычные виды деятельности.

Это исследование очень важно в диагностике нарушений ритма сердца, которые возникают периодически, для подтверждения или исключения некоторых проблем, связанных с сердечными заболеваниями. Пациент во время обследования ведет дневник, и в случае проявления симптомов заболевания, самостоятельно записывает время. Врач впоследствии может расшифровать ЭКГ в этом временном периоде.

Это исследование также практикуется, преимущественно, у взрослого человека в случае симптомов, возникающих реже. Человек носит устройство дольше, чем день или два, активируя его при возникновении трудностей.

Нагрузочное мониторирование

Обычно, называется велоэргометрией; исследует работу сердца при повышенной нагрузке. Обследование может проводиться как у взрослых, так и у детей. Пациент получает нагрузку на беговой дорожке, в это время устройство отражает его сердечную деятельность.

Пищеводное мониторирование

Это – менее распространенная экспертиза, проводимая натощак. Пациенту вводится электрод в пищевод через рот или нос. Электрод, таким образом, находится очень близко к левому предсердию, что обеспечивает более качественную кривую, чем обычная запись, читать ЭКГ легче. Используется в случаях, если при классической ЭКГ расшифровка была неопределенная, или в качестве терапевтического метода, когда электрическая стимуляция обеспечивает физиологический здоровый ритм.

Расшифровка кривой

Расшифровка кардиограммы состоит из 10 пунктов:

• сердцебиение;
• синусовый ритм;
• частота сердечных сокращений;
• зубец P;
• интервал PQ;
• QRS комплекс;
• сегмент ST;
• зубец Т;
• интервал QT;
• ось сердца.

Показатели нормы предоставляет следующая таблица:

Норма в таблице указана для взрослых. У детей норма ЭКГ другая, варьируется в зависимости от возрастных изменений.

Наиболее важным параметром в вопросе, как расшифровать кардиограмму, является QRS комплекс, его форма и зубцы ЭКГ. Основой вибраций и отклонений являются изменения электрического поля сердца. Синусовая аритмия на ЭКГ характерна нерегулярными интервалами R-R, т.е., повторением QRS.

Продолжительность комплекса QRS измеряется от начала волны Q до конца волны S, и свидетельствует о длительности сокращения сердечной камеры. Нормальная ЭКГ в этом плане составляет 0,08-0,12 секунды. Форма QRS у здорового пациента должна быть регулярной и постоянной.

В принципе, идеальная кардиограмма – это постоянно повторяющиеся QRS комплексы с регулярными интервалами, а QRS имеет одинаковую форму.

Чтобы расшифровать кардиограмму сердца, в дополнение к ручному чтению, сегодня используется специализированное программное обеспечение. Оно не только расшифровывает данные, но и анализирует сигнал. Современные методы способны гораздо более точно обнаружить даже мельчайшие патологические изменения сердечного ритма.

Зубец Р

Физиологический зубец Р предшествует каждому QRS комплексу, от которого отделяется PQ интервалом. Частота встречаемости, таким образом, совпадает с частотой систолы.

Оценивается положительность и отрицательность, амплитуда и длительность зубца Р:

• Положительность и отрицательность. Физиологически зубец Р в I и II отводах является положительным, в III отводе – положительным или отрицательным. Отрицательный P в I или II отводе – патологический.
• Амплитуда. В нормальном режиме амплитуда зубца Р не превышает 0,25 мВ. Более высокие значения указывают на гипертрофию.
• Продолжительность зубца Р не превышает 0,11 сек. Удлинение указывает на дилатацию предсердия, зубец называется P mitrale, и типичен для митрального стеноза клапана.

Интервал PQ

Интервал PQ соответствует систоле предсердия и задержке воздуха в AV узле. Измеряется от начала зубца Р до начала желудочкового комплекса. Нормальные значения – от 0,12 до 0,20 секунды.

Патология:

• продолжительный интервал PQ происходит в блоках AV узла;
• сокращенный интервала PQ указывает на синдром предварительного возбуждения (воздух обходит AV узел через параллельные соединения).

Если зубец Р не содержит кардиограмма сердца, расшифровка интервала PQ не проводится (то же самое относится к случаю, если зубец Р не зависит от комплекса QRS).

QRS комплекс

QRS комплекс представляет сокращение желудочковой сердечной мышцы:

• Q – первое отрицательное колебание, может отсутствовать;
• R – каждое положительное колебание. Обычно присутствует только одно. Если в комплексе имеется более 1 колебаний R, оно обозначается звездочкой (например, R*);
• S – каждое отрицательное колебание после хотя бы одного R. Большее количество колебаний обозначается аналогично R.

На QRS комплексе оцениваются 3 фактора:

• продолжительность;
• наличие и длительность Q;
• индексы Соколова.

Если после проведения общей оценки ЭКГ обнаруживается БЛНПГ, индексы Соколова не измеряются.

Показатели QRS:

• Длительность QRS. Физиологическая продолжительность QRS комплекса составляет до 0,11 с. Патологическое продление до 0,12 с. может указывать на неполную блокаду, инфаркт миокарда и желудочковую гипертрофию. Продление свыше 0,13 с. свидетельствует о БЛНПГ.
• Q колебания. Во всех выводах определяются Q колебания. Они, обычно, присутствуют. Однако, их продолжительность не превышает 0,03 с. Единственным исключением является колебание aVR, в котором Q не является патологическим.

Q продолжительнее 0,04 с. ясно показывает шрам после инфаркта миокарда. По данным их отдельных колебаний можно определить местоположение инфаркта (передней стенки, септальный, диафрагмальный).

Индексы Соколова (критерии Соколова-Лайона гипертрофии желудочков)

От размера амплитуды колебаний QRS можно приблизительно определить толщину стенки камеры. Для этого используются индексы Соколова, 1 – для правого и 2 – для левого желудочка.

Показатели для правого желудочка:

• сумма амплитуд зубца Р в отводах V1, S и в отводе V6, обычно, не превышает 1,05 мВ;
• нормальные показатели: R (V1) S + (V6) <1,05 мВ;
• гипертрофия правого желудочка на ЭКГ: ≥ 1,05 мВ.

Для определения гипертрофии левого желудочка есть 2 индекса Соколова (LK1, LK2). В этом случае также суммируются амплитуды, но в колебании S в отводе V1 и в колебании R в отводах V5 или V6.

• LK1: S (V1) + R (V5) <3,5 мВ (норма);
• LK2: S (V1) + R (V6) <4 мВ (норма).

Если измеренные значения превышают норму, они отмечаются, как патологические. На гипертрофию левого желудочка указывают следующие показатели:

• LK1: S (V1) + R (V5)> 3,5 мВ;
• LK2: S (V1) + R (V6)> 4 мВ.

Зубец Т

Зубец Т на ЭКГ представляет реполяризацию миокарда желудочков и физиологически является конкордатным. В противном случае описывается, как дискондартный, являющийся патологическим. Зубец Т описывается в I, II и III отводах, в aVR и в грудных отводах V3-V6.

• I и II – положительный конкордатный;
• III – конкордатный (полярность не имеет значения);
• aVR – отрицательный зубец Т на ЭКГ;
• V3-V6 – положительный.

Любое отклонение от нормы – патологическое. Иногда зубец Т является биполярным, в таком случае он описывается, как претерминально отрицательный (-/+) или терминально отрицательный (+/-).

Отклонения зубца Т возникают при гипоксии миокарда.

Высокий зубец Т (т.е. готический) является типичным для острого сердечного приступа.

Интервал QT

Измеряется расстояние от начала желудочкового QRS комплекса до конца зубца Т. Нормальные значения составляют 0,25-0,50 с. Другие значения указывают на ошибку в самом проведении экспертизы или в оценке ЭКГ.

Результаты исследования

Результат исследования доступны сразу, затем от врача зависит его оценка (расшифровка ЭКГ). Он может определить тот факт, не страдает ли сердце от недостатка кислорода, работает ли в правильном ритме, правильное ли количество ударов в минуту и т. д.

Некоторые заболевания сердца, однако, ЭКГ может не определить. К ним относится, например, аритмия, которая проявляется периодически, или нарушение сердечной деятельности при какой-либо физической активности. При подозрении на такое кардиологическое расстройство врач должен выполнить некоторые дополнительные тесты.
