Вода – это источник жизни. Но несмотря на то что испокон веков поселенцы селились возле рек и озер, они не переставали опасаться силы потока. Наводнения, половодья, изменения русла и другие природные напасти могут за один раз изменить всю привычную жизнь. Чтобы «одомашнить» воду необходимо строить плотины и другие заградительные конструкции. В этой статье мы расскажем про гидротехнические сооружения – что это такое и что относится к таким объектам.

Для чего устанавливают гидросооружения

Ответить на этот вопрос поможет СП 58.13330.2012 и СНиП 33-01-2003 – это основные документы, которые регламентируют все проектные и строительные работы. В разделе «Термины» свода правил есть указание на то, что такое водные конструкции. Они могут принадлежать к разным группам, в зависимости от чего будут помогать исполнять одну из следующих целей:

• Охрана водных ресурсов от негативного воздействия людей и их жизнедеятельности.
• Предотвращение влияния загрязненных вод на окружающую среду.
• Защита от разрушений берегов.
• Хранение жидких отходов после производства или сельского хозяйства.
• Для причаливания судов и купания населения.
• Сообщение с производством – подача воды из водоема и сброс использованной жидкости.

Таких целей множество. Фактически любое сооружение, которое находится частично или полностью на водном ресурсе естественного или искусственного заглубления, считается гидросооружением. Чаще всего, когда используется, например, речная вода на производстве, то комплексы мер и задач не сходятся на одной, производственной. Также обязательными являются охранительные функции гидротехники, которые компенсируют вред, нанесенный водоему.

Из-за обилия конструкций, которые можно отнести к этой категории, трудно дать четкую классификацию всех построек. Мы выделим основные черты, а затем приведем примеры проектов гидротехнических сооружений.

Проектирование построек невозможно без качественного софта. Компания «ЗВСОФТ» предлагает многофункциональный САПР . Его возможности также можно расширить, если установить модули – и . Эти программные продукты позволяют автоматизировать процесс создания проекта и сопутствующей документации.

Временная и постоянная гидротехника

Среди тех гидросооружений, которые работают круглосуточно, выделяют основные и второстепенные объекты. К первым относятся все конструкции, поломка которых повлечет за собой сбой работы крупных предприятий. Это может быть привязка водопровода, оросительной системы, перекрытие судоходной реки без такого рода дамб, и прочее.

Второй сорт построек обычно не влияет на производство или иной процесс, а только его регулируют. Однако из-за поломки не произойдет полной остановки работы.

Кроме перечисленных, есть временные гидроузлы. Это техника, которая устанавливается на определенный период, например, на время проведения ремонтных работ на основном гидросооружении.

Разновидности гидротехнических сооружений в зависимости от взаимодействия с водным ресурсом

Большинство конструкций представляет собой преграду, которая делает уровень между двумя водными потоками различным. Перепад обеспечивает силу напора, а участок между двумя дамбами может использоваться как водохранилище. Рассмотрим классификацию по признаку обращения с рекой.

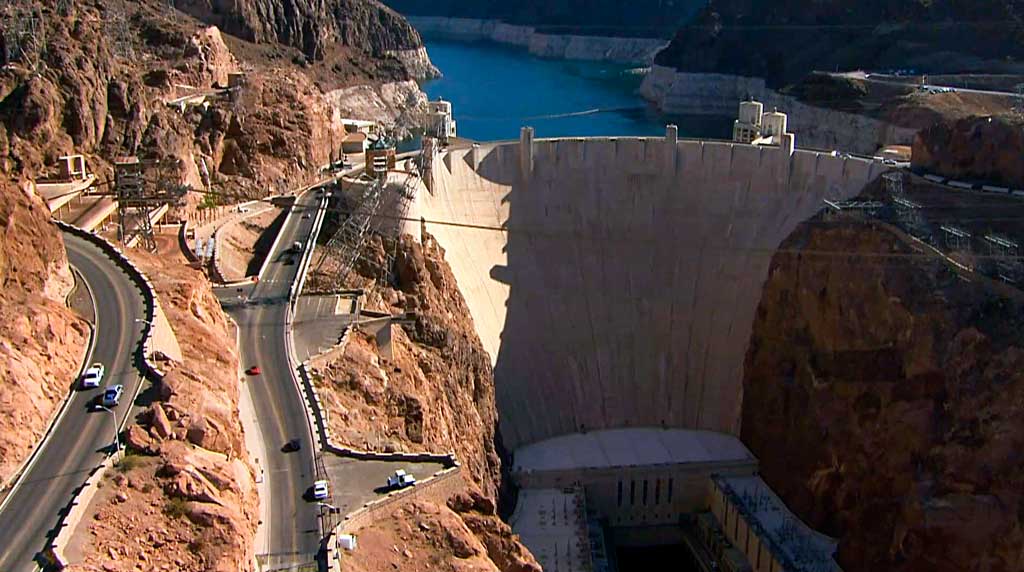

Водоподпорные

Такие заграждения выстраиваются наперекор руслу. Они предназначены для того, чтобы перегородить течение, за счет чего добиться искусственного перепада уровней. Это несоответствие объему воды и нормальному течению приводит к появлению напора. Таким механизмом пользуются станции, которые используют гидротехническое сооружение как объект энергетики. Сила воды в напоре преобразуется в энергию.

Еще одна функция водоподпорной конструкции – создавать искусственные затоны, водохранилища. Нижним и верхним бьефом называются две точки с максимальной разницей в уровнях. Такие постройки обеспечивают контроль за климатическими изменениями, которые могут нарушить инфраструктуру целого города, если произойдет затопление. Поэтому такие дамбы считаются самыми опасными в случае неправильного проектирования или строительства, дальнейшего обслуживания.

Они же являются самыми необходимыми. Такая искусственная преграда дает возможность строить дома вдоль русла реки, не опасаясь наводнений и прочих напастей.

Водозаборные

Из названия уже понятно, что функция таких конструкций – руководить потоком. Не только забирать кубометры воды, но и перемещать их по определенным территориям, запуская в шлюзы и отводя от определенного русла. Такая система используется в судоходстве, когда нужно поставить на мель или, напротив, вывести из порта загруженное судно.

Небольшие водозаборы регулируют и выводят излишки жидкости из водохранилищ и других искусственных водных систем. Это небольшие клапаны, которые имеют отверстия в ниже располагающиеся стоки.

Кроме того, основное назначение водозаборных гидросооружений – поставлять необходимые объемы прохладной речной влаги на заводы и крупные предприятия. Кубометры необходимы для охлаждения, фильтрации или иных функций. Ряд производств производит вторичную фильтрацию и выводит жидкость обратно в водоканал. Для иных целей требуется только расход, например, для орошения. Полив крупных сельскохозяйственных угодий требует больших запасов воды. Вместе с тем осуществляется еще одна функция – очистка от льдов, мусора и иных примесей. На таких заборных пунктах устанавливается более крупная или мелкая фильтрация, которая убирает ненужные элементы.

Водозабор может осуществляться:

• с поверхности реки или озера – это легко в проектировании гидросооружения, но часто бывает неэффективно из-за поверхностных загрязнений, которые требуют более тщательной очистки;
• с глубины – уровень забора проходит значительно ниже поверхности, это труднее в строительстве, но это снимает необходимость строить защиту от наледи, а также гарантирует, что подача влаги будет осуществляться даже в засушливые периоды, когда уровень воды сильно падает;
• со дна – это самый устойчивый и монументальный вариант, который долго прослужит, но его особенность в мощности конструкции (сопротивление давлению водной массы) и глубокой фильтрации от ила; а также становится более затруднительным проводить ремонтные работы и техническое обслуживание.

Крупные предприятия чаще всего делают разноуровневый водозабор. Так трубы с насосами устанавливаются на разных расстояниях, что дает постоянный напор.

По способу забора также есть различные конфигурации систем:

• Береговые. Они монтируются на крутом, обрывистом берегу с выносом передней стенки на землю. Крупные, массивные железобетонные полукольца делают обрыв пригодным для эксплуатации. Из бетонной стены выходят на определенном уровне трубы, которые предназначены для откачки жидкости.
• Русловые. Это также системы, которые находятся на берегу реки, но в отличие от предыдущих они менее монументальные и затратные, не требуют таких крупных сооружений. Они располагаются на пологих берегах, а оголовок выносится в русло.
• Плавучие. Такие островки находятся на баржах. На них вмонтированы насосы, они качают воду с поверхности и отправляют ее по трубопроводу на берег.
• Ковшовые. В такой конструкции есть ковш, то есть крупный резервуар на большое количество литров, который опускается и поднимается. При этом переливается влага.

Все их можно совмещать с насосным оборудованием, подводить к ним водопроводы.

Регуляционные или выправительные конструкции

Их предназначают для искусственного вмешательства в направление течения реки, то есть они меняют русло. Строения называют струенаправляющими. Они возводятся в несколько этапов – регулируются берега, ширина реки, затем, при необходимости, глубина. Этого можно достичь путем выстилания дна на определенном участке. Ограничители и струенаправители формируют поток и его скорость в уже подготовленных рамках. Так поддерживается оптимальный уровень фарватера, водоем не выходит из своего места, а ближайшее производство может воспользоваться водным ресурсом.

Для строительства водозаборных конструкций или дамб, которые обеспечивают направленный поток высокой мощности, иногда требуется правильно подвести русло. Для этого по предыдущей схеме обустраиваются берега и дно.

По мощности различают регуляционные конструкции двух типов:

• постоянные – многоярусные установки по полному выправлению русла, кривизны и скорости потока;
• временные – более легкие устройства, которые скорее помогают реке найти более оптимальный изгиб, чем меняют ее.

Первые состоят из крупных дамб, плотин, запруд, валов. В случае необходимости могут также подключить насосную станцию. Такой комплексный подход практически полностью дает взять контроль над стихией в человеческие руки.

Вторые же – это легкие насыпи, укрепления берегов. Такие меры скорее предохраняют от неправильного течения, немного изменяют направление.

Оросительные системы

Среди водозаборных отдельно стоят конструкции ирригационные. Расчет гидротехнического сооружения по орошению определенных участков делается еще на период решения о расположении водоема, так как для этих целей часто искусственно выкапываются пруды, а также делаются запруды из русла ближайшей реки. Если гидросооружение располагается на естественном водном ресурсе, то различают два типа:

• бесплотинные – когда для отвода воды выбирается оптимальный изгиб, чтобы течение не мутило жидкость;
• плотинные – строится специальная дамба, которая направляет русло и перекрывает его, образуя напор.

Водопропускные системы

Это конструкции, которые освобождают замкнутые водохранилища от излишков дождевых осадков. Когда их становится слишком много, то жидкость перетекает через гребень линейного сооружения. При достижении более обширного спектра целей могут быть налажены автоматизированные процессы – открытие и закрытие клапана водосброса.

ГТС специального назначения

Среди них:

• рыболовные;
• гидроэнергетические;
• судоходные;
• мелиоративные;
• отстойники для жидких отходов.

Общие нормы и основные положения проектирования и строительства гидротехнических сооружений (ГТС)

Все требования представлены в документах:

• СП 58.13330.2012;
• СНиП 33-01-2003.

Они обеспечивают безопасность и техническое регулирование построек. Основаниями являются законопроекты N 117-ФЗ «О безопасности гидротехнических сооружений», N 184-ФЗ «О техническом регулировании» и N 384-ФЗ «Технический регламент о безопасности зданий и сооружений». Также ссылки осуществляются на правила и ГОСТы по строительству:

• СП 14.13330.2011 «Строительство в сейсмических районах»;
• СНиП 2.01.07-85 «Нагрузки и воздействия»;
• СНиП 2.05.03-84 «Мосты и трубы»;
• СНиП 2.06.07-87 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения»;
• СНиП 2.06.15-85 «Инженерная защита территорий от затопления и подтопления»;
• ГОСТ 19185-73 «Гидротехника. Основные понятия. Термины и определения»;
• ГОСТ 26775-97 «Габариты подмостовые судоходных пролетов мостов на внутренних водных путях» и другие.

Основные положения проектирования ГТС

При составлении проекта нужно учитывать:

• схему градостроительства и инженерной застройки;
• технические показатели сооружения в зависимости от назначения;
• результаты проектных изысканий: геологических, экологических, сейсмических, гидрологических, метеорологических и других;
• возможность проведения тех или иных методов работ, строительства в определенных условиях;
• влияние на окружающую среду и население, уровень загрязнения вод и прочее;
• интенсивность эксплуатации;
• материалы для строительства – железобетон, трубы и пр.;
• необходимость использования насосного оборудования, а значит, подведение электричества.

Так как количество разновидностей ГТС очень большое, то нельзя выделить типовой проект и привести условия его разработки. Все проектные решения будут применяться в зависимости от задач, целей и назначения.

– помогает в прокладке трубопровода, позволяет учитывать на чертеже все пересечения, колодцы и сечения труб.

Проектируйте легче и быстрее вместе с многофункциональными программами от «ЗВСОФТ».

Использование водных ресурсов всегда было одним из базовых условий поддержания жизнедеятельности человека. Потребность в них обуславливается не только питьевыми нуждами, но и хозяйственными, а в наши дни все чаще и промышленными задачами. Регуляция использования источников воды обеспечивается гидротехническими сооружениями, которые имеют разные формы и функциональное наполнение.

Общие сведения о гидротехнике

В общем смысле гидротехнический объект можно представить как любое функциональное сооружение или конструкцию, которая так или иначе взаимодействует с водой. Это могут быть не только рукотворные инженерные системы, но и естественные регуляторы, изначально созданные природой, но в дальнейшем эксплуатируемые людьми. Какие же задачи выполняют современные объекты гидротехнических сооружений? Основные из них можно представить так:

• Сооружения, предназначенные для использования водных ресурсов. Как правило, это объекты с водоснабжающими коммуникациями и оборудованием.
• Водоохранные сооружения. Комплексы, в инфраструктуре которых может выполняться несколько задач. Наиболее распространены для подобных объектов ограничения по использованию и влиянию на гидрологическую среду с целью предотвращения вредного воздействия на нее.
• Промышленные сооружения. Инженерные системы, в которых циркуляция воды может использоваться как источник энергии.

Разумеется, это лишь часть функций, которые выполняет гидротехника. Редко бывает, когда на подобные сооружения возлагается одна или две задачи. Обычно крупные комплексы поддерживают сразу несколько рабочих процессов, среди которых природоохранные, защитные, регулирующие и т. д.

Основные и второстепенные сооружения гидротехники

Для начала стоит определить базовую классификацию, в которой существуют постоянные виды гидротехнических сооружений, и временные. Согласно нормативам, к первой группе относятся основные и второстепенные объекты. Что касается основных сооружений, то под ними понимается техническая инфраструктура, разрушение или повреждение которой может привести к прекращению нормального функционирования обслуживаемого с помощью гидроресурсов хозяйства. Это может быть остановка водоснабжения системы орошения, прекращение работы электростанций, сокращение судоходства и т. д. Важно учитывать, что энергия гидрологических турбин может обслуживать целые предприятия (морские, судоремонтные, отопительные). Соответственно, остановка подачи воды нарушит работоспособность подобных объектов.

К категории второстепенных сооружений относят гидротехнику, разрушение или повреждение которой не повлечет вышеперечисленных последствий. Например, если основные гидротехнические сооружения снабжают предприятия производственными ресурсами, то второстепенные могут участвовать в регуляции этого процесса, не оказывая значительного влияния на результат.

Также стоит упомянуть особенности временных сооружений, которые используются в периоды проведения ремонтных мероприятий. Если на том же основном водоснабжающем объекте произошла разгерметизация, к примеру, то обслуживающая бригада с проектировщиком должна будет создать технические условия для устранения проблемы. Решением этой задачи может стать организация работы временного гидроузла.

Классификация по способу взаимодействия с ресурсом

Одну и ту же задачу можно выполнять разными способами. Как уже отмечалось, один комплекс способен поддерживать несколько функциональных процессов, но принципиально различают именно условия взаимодействия с водоемом или водостоком и, соответственно, характер выполнения той или иной функции. По этим признакам выделяют следующие сооружения:

• Водоподпорные. Предназначены для перегораживания водотока, ограждения водохранилища или пруда за счет принятия напора воды. При оценке водотока отмечают уровень выше водонодпорной станции (верхний бьеф), и ниже - нижний бьеф. Разницу между этими уровнями называют напором на гидрологическом сооружении.
• Многофункциональные мелиоративные станции. Это могут быть водовыпуски, шлюзы, дамбы и водоотделители. Внутри данной группы также предусматривается классификация гидротехнических сооружений, в соответствии с которой различают сопрягающие и преграждающие комплексы.
• Водопроводящие. Обычно сетевая инфраструктура, формируемая каналами, туннелями, трубопроводами, лотками для проведения воды. Задача у них простая - доставка ресурса от точки сбора к накопителю или конечному месту использования воды.
• Водозаборные. Собирают ресурс из тех же накопителей для транспортировки к потребителям.
• Водосбросные. В отличие от заборных сооружений такие станции лишь убирают излишки воды. К этим объектам относятся глубинные водосбросы, сливные каналы, водоспуски и пр.
• Регуляционные. Контролируют взаимодействие потока с руслом, не допуская выход воды за пределы ограждения, размывы и отложения.

Опасные гидротехнические объекты

К данной группе сооружений могут относиться представители всех гидротехнических объектов независимо от назначения. Опасной станция может быть по причине высокого риска аварии, бесхозного состояния, нахождения в зоне риска из-за влияния сторонних факторов и т. д. Перечни с опасными объектами формируются специалистами МЧС и сотрудниками Росприроднадзора. По каждому региону производится комплексная ревизия с выявлением создающих угрозу объектов. Опасными гидротехнические сооружения признаются после выполнения следующих процедур:

• Идентифицируются и уточняются морфометрические характеристики объекта.
• Определяется техническое состояние сооружения и степень его безопасности.
• Определяется потенциальный размер вреда, который может иметь место в случае развития аварии (например, после разрушения тела плотины).
• Производится зонирование местности вокруг объекта с площадью, которая будет зависеть от степени риска и угрозы от конкретного сооружения.

После признания объекта опасным организуется его наблюдение, а также составляется график проведения обслуживающих, технико-ремонтных и восстановительных работ, направленных на устранение или минимизацию угрозы.

Общие и специальные гидротехнические объекты

Под общими сооружениями понимается большинство объектов гидротехники, относящейся к регуляционным, водопроводящим, водозаборным и водосбросным станциям. Их объединяет единый принцип выполнения своих функций, который технологически можно накладывать на разные условия эксплуатации.

В свою очередь, специальные объекты гидротехники рассчитываются на использование в узких областях, где необходимо учитывать специфику применения оборудования. Это касается проектировочных нюансов, требований к строительству, а также непосредственной эксплуатации гидротехнических сооружений. Примеры такого рода объектов хорошо демонстрирует инфраструктура водного транспорта:

• Судоходные шлюзы.
• Сооружения для обслуживания морской техники.
• Плотоходы и причалы.
• Лесоспуски.
• Судоподъемники.
• Эллинги.
• Доки.
• Волноломы и пр.

В рыбном хозяйстве применяются рыбоводные пруды, рыбоподъемники и рыбоходы. В социально-развлекательной инфраструктуре это могут быть аквапарки с бассейнами и аквариумами. В каждом случае и обслуживающие мероприятия будут иметь свою специфику, которая учитывается еще на этапе разработки проекта. Впрочем, техническое задание для строительства гидротехники стоит рассмотреть отдельно.

Проектирование гидротехнических объектов

В состав проектной документации входят технические расчеты конструкций, характеристики применяемого оборудования, а также результаты натурных наблюдений за условиями эксплуатации будущего сооружения для своевременного выявления неблагоприятных процессов и появления возможных дефектов. Должна всесторонне и комплексно оцениваться окружающая обстановка, чтобы изначально предусмотреть и, возможно, предотвратить угрозы аварий.

В частности, проект для гидротехнического сооружения включает следующие данные:

• Список диагностических и управляемых показателей объекта и его основы, в том числе критерии безопасности.
• Список управляемых воздействий и нагрузок на конструкции со стороны окружающей среды.
• Состав визуальных и инструментальных наблюдений.
• Результаты и условия работы контрольно-измерительной аппаратуры.
• Технико-конструкционные решения и структурную схему состояния элементов объекта, а также сведения с прогнозированием поведения сооружения при взаимодействии с техногенными и природными факторами.

Отдельное внимание уделяется именно критериям безопасности, исходя из которых также принимаются решения об использовании оборудования с определенными характеристиками. Кроме того, основные виды гидротехнических сооружений для постоянной эксплуатации дополняются проектами аварийных действий. В этой документации, в частности, описываются мероприятиям, направленные на предотвращения чрезвычайных ситуаций.

Требования к обеспечению безопасности

С момента проектной разработки и на протяжении всего периода эксплуатации безопасность гидротехнического объекта обеспечивается на основе требований соответствующей декларации. Это основной документ, в котором указываются риски, угрозы и эксплуатационные нюансы, которые должны учитываться обслуживающим персоналом. К основным требованиям безопасности гидротехнических сооружений можно отнести следующие:

• Поддержание допустимой степени рисков аварий.
• Регулярная диагностика конструкций и оборудования с последующими корректировками в декларации безопасности.
• Обеспечение непрерывности эксплуатации объекта.
• Поддержание мер по организации средств защиты и технического контроля сооружений.
• Мониторинг потенциально возможных угроз для объекта.

Строительство гидротехнических сооружений

В первую очередь определяются средства производства строительных работ. Принципиальным является вопрос о степени механизации процесса, так как в большинстве случаев реализация проектов гидротехнических станций происходит при поддержке спецтехники. На первых же этапах строительства выполняются земляные работы с бульдозерами, самосвалами, погрузчиками и экскаваторами, которые позволяют быстро обустроить траншеи, ямы, скважины и просто расчистить рабочую площадку.

В некоторых случаях производится уплотнение грунта. Например, при создании водоемов с грунтовой чашей. Подобные операции выполняются послойно на расчищенном грунте с помощью специальных катков. На небольших площадках могут использоваться дизельные или бензиновые трамбовщики. Впрочем, специалисты все же рекомендуют отказываться от ручного инструмента в пользу механики. Рекомендация связана даже не столько с ускорением темпов рабочего процесса, сколько с качеством результата. И особенно это касается строительства гидротехнических сооружений на основном этапе возведения конструкции. Бетонные работы требуют выполнения качественного армирования с обвязкой, применением инструктивных материалов и добавлением водостойких пластификаторов.

На заключительном этапе производится инженерное обустройство сооружения. Устанавливаются функциональные агрегаты, технические приспособления и прокладываются коммуникации. Если речь идет об автономной станции, то задействуются энергонезависимые генераторы, для которых также потребуются соответствующие условия содержания в инфраструктуре комплекса.

Эксплуатация гидротехники

Основная деятельность обслуживающего персонала связана с поддержанием оптимального уровня технического состояния сооружения, а также с контролем его основных функций. Что касается первой эксплуатационной части, то она сводится к задачам обновления расходных материалов, диагностикой оборудования, коммуникаций и т. д. В частности, операторы проверяют техническое состояние энергоснабжающих сетей, агрегатов и целостность материалов конструкций. На случай выявления серьезных неполадок или повреждений правила эксплуатации гидротехнических сооружений требуют составления отдельного проекта по ремонтно-восстановительным мероприятиям с учетом имеющихся материальных резервов.

Вторая же часть эксплуатационных задач ориентируется на управляющие функции. Используя автоматику, средства связи и телемеханики уже другая команда операторов регулирует работу сооружения и его функциональных блоков, опираясь и на контрольные операции по нормативным параметрам с допустимыми нагрузками.

Реконструкция гидротехнических сооружений

Процессы устаревания конструкций и повышение требований к функциональному и силовому потенциалу объекта неизбежно приводят к необходимости модернизации. Как правило, основные рабочие модули и агрегаты подвергаются реконструкции без прекращения их работы. Впрочем, это будет зависеть от характера планируемых изменений. В каждом случае проводится обследование гидротехнических сооружений на предмет возможностей для реконструкции. Конечными целями может выступать повышение надежности основания объекта, увеличение пропускной способности, наращивание мощностей насосного оборудования и т. д. После этого реализуются конкретные операции, связанные с изменениями технико-эксплуатационных свойств сооружения. Достигаются поставленные задачи путем укрепления грунтов, замены стройматериалов и добавления новых конструкционных элементов.

Гидротехника и охрана окружающей среды

Еще на этапе проектирования вместе с декларацией безопасности составляется отчет о мероприятиях, которые в процессе эксплуатации должны будут привести к улучшению окружающей экологической обстановки. Изначально оценивается ситуация в условиях естественной природной среды, а в дальнейшем разработчики делают комплексную поправку на поддержание защиты природных объектов уже после реализации проекта. В частности, разрабатываются биотехнические мероприятия, направленные на защиту населения от аварий на гидротехнических сооружениях и создание условий по нейтрализации отрицательных эксплуатационных факторов.

Особое внимание уделяется влиянию строительных конструкций и оборудования на гидрологические ресурсы. Например, в водохранилищах подготавливаются специальные ложа для хранения или отведения жидких отходов. На каждом объекте также содержатся технические средства по ликвидации источников химических опасных или просто грязных веществ. Для постоянного мониторинга экологического фона инфраструктура гидротехнических сооружений дополняется измерительными приборами, которые фиксируют биологические и химические показатели водной и воздушной сред. К основным характеристикам такого рода можно отнести цветность, насыщенность кислородом, концентрацию определенных элементов, санитарные показатели и т. д.

Заключение

Высокая ответственность объектов гидрологического назначения обуславливается широтой сфер их применения и значимостью задач, которые они решают. Как правило, гидротехнические сооружения выступают лишь в качестве звена в рабочей цепочке крупных производственных и хозяйственных циклов. Но конечные цели, которые достигаются при поддержке таких объектов, могут быть крайне важными. Например, энергетика, мелиорация, транспорт, водоснабжение - лишь часть направлений, в которых задействуются водные ресурсы.

Безусловно, основными элементами гидротехнического сооружения являются земельный участок и водный объект. В данном случае гидротехническое сооружение выступает как землепользователь и водопользователь.

Правовой режим земельных участков, занимаемых гидротехническими сооружениями, регулируется главой XVI Земельного кодекса РФ «Земли промышленности, энергетики, транспорта, связи, радиовещания, телевидения, информатики, земли для обеспечения космической деятельности, земли обороны, безопасности и земли иного специального назначения». Согласно ст. 87 Земельного кодекса РФ эти земли используются для обеспечения деятельности организаций и (или) эксплуатации объектов промышленности, энергетики и т. д. В состав данных земель, в целях обеспечения безопасности населения и создания необходимых условий для эксплуатации объектов промышленности, энергетики и др., могут включаться охранные, санитарно-защитные и иные зоны с особыми условиями использования земель. Земельные участки, которые включены в состав таких зон, у собственников земельных участков, землепользователей, землевладельцев и арендаторов земельных участков не изымаются, но в их границах может быть введен особый режим их использования, ограничивающий или запрещающий те виды деятельности, которые не совместимы с целями установления зон.

Земли промышленности и иного специального назначения, занятые объектами, отнесенными к ведению Российской Федерации, являются федеральной собственностью. Иные земли могут находиться в собственности субъектов РФ, муниципальных образований. Отсюда можно сделать вывод о том, что, если гидротехническое сооружение находится в частной собственности, то занимаемый им земельный участок может находиться в частной собственности физических лиц (граждан) и юридических лиц.

Статья 89 Земельного кодекса РФ посвящена землям энергетики. К таковым относятся земли, которые используются или предназначены для обеспечения деятельности организаций и (или) эксплуатации объектов энергетики. Речь идет о размещении гидроэлектростанций, обслуживающих их сооружений и объектов, воздушных линий электропередачи, подстанций, распределительных пунктов, других сооружений и объектов энергетики. Для обеспечения деятельности организаций и эксплуатации объектов энергетики могут устанавливаться охранные зоны электрических сетей. Правила определения размеров земельных участков для размещения воздушных линий электропередачи и опор линий связи, обслуживающих электрические сети, устанавливаются правовыми актами Правительством РФ .

Дискуссионным является вопрос о судьбе земельного участка и объекта недвижимости. По мнению И. Д. Кузьминой, правовое оформление судьбы этих двух объектов следует осуществить в рамках гражданского, а не земельного законодательства . Между тем, согласно пп. 5 п. 1 ст. 1 Земельного кодекса РФ ­одним из принципов земельного законодательства является единство судьбы земельных участков и прочно связанных с ними объектов. Этот принцип дополняется положениями ст. 273 ГК РФ, в силу которой при переходе права собственности на здание и сооружение, принадлежащее собственнику земельного участка, на котором оно находится, к приобретателю здания (сооружения) переходят права на земельный участок, определяемые соглашением сторон. Таким способом достигается, на наш взгляд, межотраслевое (комплексное) регулирование данных общественных отношений.

Гидротехнические сооружения, как правило, связаны с эксплуатацией водных объектов. Статья 1 Водного кодекса РФ определяет водный объект как сосредоточение вод на поверхности суши в формах ее рельефа либо в недрах, имеющее границы, объем и черты водного режима. В зависимости от физико-географических, гидрорежимных и других признаков водные объекты подразделяются на: поверхностные водные объекты; внутренние морские воды; территориальное море РФ; подземные водные объекты. Гидротехнические сооружения в основном связаны с поверхностными водными объектами. Поверхностные водные объекты - постоянное или временное сосредоточение вод на поверхности суши в формах ее рельефа, имеющее границы, объем и черты водного режима. Они состоят из поверхностных вод, дна и берегов. Поверхностные водные объекты подразделяются на: поверхностные водотоки и водохранилища на них; поверхностные водоемы; ледники и снежники.

Поверхностные водотоки представляют собой поверхностные водные объекты, воды которых находятся в состоянии непрерывного движения. К их числу относятся реки и водохранилища на них, ручьи, каналы межбассейнового перераспределения и комплексного использования водных ресурсов.

Поверхностные водоемы есть поверхностные водные объекты, воды которых находятся в состоянии замедленного водообмена. К ним относятся озера, водохранилища, болота и пруды. Обособленные водные объекты (замкнутые водоёмы) - это небольшие по площади и непроточные искусственные водоемы, не имеющие гидравлической связи с другими поверхностными водными объектами. Они относятся к недвижимому имуществу и являются составной частью земельного участка. Поэтому положения водного законодательства применяются к обособленным водным объектам в той мере, в какой это не противоречит гражданскому законодательству.

В России установлена федеральная собственность на водные объекты. Муниципальная и частная собственность допускается только на обособленные водные объекты. Обособленные водные объекты могут принадлежать на праве собственности муниципальным образованиям, гражданам и юридическим лицам в соответствии с гражданским законодательством. В частности, ст. 13 ГК РФ относит к недвижимым вещам обособленные водные объекты.

Водные объекты, находящиеся в федеральной собственности, предоставляются гражданам или юридическим лицам в долгосрочное и краткосрочное пользование в зависимости от целей использования, ресурсного потенциала и экологического состояния водных объектов. Право краткосрочного пользования водным объектом устанавливается на срок до трех лет, право долгосрочного пользования - от трех до двадцати пяти лет.

Среди целей использования водных объектов Водный кодекс РФ (ст. 85) выделяет следующие: а) для промышленности и энергетики; б) для гидроэнергетики. Статья 137 Кодекса посвящена вопросам использования водных объектов для промышленности и энергетики, ст. 139 - для гидроэнергетики.

Итак , гидротехнические сооружения являются объектами недвижимости. В свою очередь, признаки недвижимого имущества закреплены в ст. 130 ГК РФ и получили развитие в науке гражданского права. Так, И. Д. Кузьмина выделяет следующие особенности объектов недвижимости: 1)  рукотворное происхождение; 2)  прочная связь с другим самостоятельным объектом недвижимости - земельным участком; 3)  сложная внутренняя структура; 4)  необходимость постоянного обслуживания и ремонта для использования по назначению; 5)  постоянное «потребление» и «переработка» сырьевых и энергетических ресурсов, воды в процессе эксплуатации и одновременное «выбрасывание» вовне отходов, сточных вод . При этом отмечается, что прочная связь с землей есть общий системный признак недвижимых вещей .

В качестве объектов недвижимости гидротехнические сооружения выступают как предприятия, если они полностью соответствуют признакам предприятия, закрепленным в законодательстве. Согласно ст. 132 ГК РФ предприятием как объектом прав признается имущественный комплекс, используемый для осуществления предпринимательской деятельности. Предприятие в целом как имущественный комплекс признается недвижимостью.

Следовательно, одним из признаков предприятия является коммерческая направленность использования. Отсюда следует вывод: если гидротехническое сооружение как объект гражданских прав не используется для осуществления предпринимательской деятельности, то такой имущественный комплекс с позиции ст. 132 ГК РФ нельзя признать в качестве предприятия.

Конечно, можно подвергнуть критике положение Кодекса, указав на то, что признак коммерческой направленности для характеристики предприятия как объекта гражданских прав, не следует рассматривать как обязательный. Но, как говорится, закон (даже несовершенный) должен исполняться.

Предприятие не является вещью или сложной вещью; это совокупность имущества . Предприятие есть особый объект гражданских прав, а потому было бы целесообразно дополнить ст. 128 ГК РФ нормой о предприятии .

Признав предприятие недвижимостью, ГК РФ не подчиняет его автоматически всем общим правилам о недвижимости, а устанавливает более формализованный и строгий режим сделок с предприятиями . При этом законодатель не признает, как правило, двоякую природу предприятия: как объекта права (имущественного комплекса), и как субъекта предпринимательской деятельности . Термин «предприятие» в качестве субъекта предпринимательской деятельности применяется только в отношении унитарных предприятий. Этот вывод в полной мере касается и гидротехнических сооружений.

Для характеристики гидротехнических сооружений важное значение имеют их тип, год начала строительства, год ввода в эксплуатацию, балансовая стоимость, процент износа, строительный объем, максимальная высота, длина, максимальная ширина по основанию, наличие оползневых участков, тектонических и деформационных нарушений в основаниях и береговых примыканиях, а также минимальное превышение отметки гребня водоподпорных сооружений и другие показатели. Именно эти показатели позволяют индивидуализировать гидротехническое сооружение как объект гражданского права.

Считаем целесообразным предусмотреть в Законе о гидротехнических сооружениях положения (правила) о паспорте ГС, в котором подлежат обязательному указанию соответствующие индивидуализиру­ющие показатели ГС.

Виды производственной деятельности гидротехнических сооружений также имеют правовое значение. В зависимости от типа сооружений это могут быть: а) регулирование режимов работы водных объектов (регулирование стока вод); б) выработка электроэнергии; в) выработка тепловой энергии; г) водоснабжение; д) другие виды деятельности. Соответственно, вид производственной деятельности ГС оказывает влияние на формирование правового режима того или иного гидротехнического сооружения.

Кроме земельных участков и водных объектов, гидротехнические сооружения включают в свой состав здания, сооружения, инвентарь и т. д.

Таким образом, в правовом режиме гидротехнических сооружений просматривается несколько направлений. Во‑первых , гидротехнические сооружения являются объектами недвижимости и на них распространяется частноправовой режим имущества. Это касается вопросов возникновения и перехода права собственности, а также его прекращения, обязанностей собственников и организаций, эксплуатирующих гидротехнические сооружения. Частноправовой режим гидротехнических сооружений касается также их аренды и возмещения вреда, причиненного в результате нарушений законодательства о безопасности гидротехнических ­сооружений. Во‑вторых , гидротехнические сооружения являются недвижимым имуществом с особым правовым режимом, что проявляется в том, что большинство ГС предназначены для использования водных ресурсов. Кроме того, ГС имеют свое целевое назначение. В‑третьих , будучи предприятием, гидротехническое сооружение подпадает под действие ст. 132 ГК РФ со всеми вытекающими последствиями. В частности, предприятие в целом как имущественный комплекс признается недвижимостью. Далее, предприятие в целом или его часть могут быть объектом купли-продажи, залога, аренды и других сделок, связанных с установлением, изменением и прекращением вещных прав. В тех случаях, когда гидротехническое сооружение не является предприятием (поскольку не преследует цели извлечения прибыли), его можно отнести к имущественному комплексу, не предназначенному для осуществления предпринимательской деятельности. Имущественный комплекс - это самостоятельный вид объектов гражданских прав. Понятия «имущественный комплекс» и «предприятие» соотносятся как род и вид. Сфера применения понятия имущественного комплекса не должна ограничиваться имуществом коммерческих организаций. Данное понятие применяется и в отношении некоммерческих организаций с той лишь разницей, что имущественный комплекс не используется по общему правилу для осуществления предпринимательской деятельности .

Наряду с термином «имущественный комплекс» современное законодательство и практика знают и термин «технологический комплекс». Так, совместным приказом Минюста, Минэкономразвития, Минимущества, Госстроя от 30 октября 2001 г. № 289/422/224/243 были утверждены Методические рекомендации о порядке проведения государственной регистрации прав на объекты недвижимого имущества - энергетические производственно-технологические комплексы электростанций и электросетевые комплексы . В Методических рекомендациях отмечается, что при проведении государственной регистрации прав на подобное сооружение и сделок с ним рекомендуется принимать во внимание, что в его состав могут входить разнородные вещи, образующие единое целое, предполагающее использование их по общему назначению и рассматриваемые как одна сложная вещь.

Технологические комплексы представляют производственные системы, имеющие сетевое строение. В этой связи мы согласны с мнением О. А Григорьевой, которая предлагает в целях сохранения их целостности закрепить в гражданском законодательстве правовой режим данных имущественных комплексов в качестве сложной вещи и соответственной внести изменения в ст.134 ГК РФ в следующей редакции: «Сложной вещью является комплекс имущества, объединенный общей производственно-хозяйственной целью (трубопроводы, линии энергопередач, железные дороги, порты, транспортные терминалы и другие)» . Однако технологический комплекс нельзя смешивать, на наш взгляд, с имущественным комплексом предприятия.

Гидротехнические сооружения можно подразделить на отдельные виды. Закон № 117-ФЗ с учетом целевого назначения и характера конструкции называет плотины, здания гидроэлектростанций, водосбросные, водоспускные и водовыпускные сооружения, туннели, каналы, насосные станции, судоходные шлюзы, судоподъемники и т. д. В специальной литературе по условиям использования ГС делят на постоянные и временные . Постоянные сооружения используются при эксплуатации объекта неограниченное время, временные - лишь в период его строительства или ремонта (перемычки, временные ограждающие стенки и дамбы, строительные туннели). В свою очередь, постоянные ГС подразделяются на основные и второстепенные. К основным относятся сооружения, ремонт или авария которых приводят к полной остановке работы объекта либо существенно снижают эффект его действия. Второстепенными являются ГС и их отдельные части, прекращение работы которых не влечет за собой наступление значительных последствий. В число основных ГС входят плотины, дамбы, водосбросы, водозаборные сооружения, каналы, туннели, трубопроводы и др. Примерами второстепенных ГС могут служить берегоукрепительные сооружения, ремонтные затворы.

10 См.: Белых В. С. Предприятие как имущественный комплекс и субъект предпринимательской деятельности /  / Правовое положение субъектов предпринимательской деятельности / под ред. В. С. Белых. Екатеринбург, 2002. С. 147.

11 См.: Степанов С. А. Недвижимое имущество в гражданском праве. С. 177-178.

12 Подробнее об этом см.: Белых В. С. Предприятие как имущественный комплекс и субъект предпринимательской деятельности: Монография. М., 2005. С. 288-296.

13 Белых В. С. Правовое регулирование предпринимательской деятельности: Монография. С.147-148.

15 Григорьева О. А. Правовое регулирование естественных монополий. Автореф. дис.… канд. юрид. наук. Екатеринбург, 2003. С.7.

16 См.: Гидротехнические сооружения: Справочник проектировщика / под общ. ред. В. П. Недриги. М.: Стройиздат, 1983. С.11.

Гидротехнические сооружения

сооружения, предназначенные для использования водных ресурсов (рек, озёр, морей, грунтовых вод) или для борьбы с разрушительным действием водной стихии. В зависимости от места расположения Г. с. могут быть морскими, речными, озёрными, прудовыми. Различают также наземные и подземные Г. с. В соответствии с обслуживаемыми отраслями водного хозяйства Г. с. бывают: водноэнергетические, мелиоративные, воднотранспортные, лесосплавные, рыбохозяйственные, для водоснабжения и канализации, для использования водных недр, для благоустройства городов, спортивных целей и др.

Различают Г. с. общие, применяемые почти для всех видов использования вод, и специальные, возводимые для какой-либо одной отрасли водного хозяйства. К общим Г. с. относятся: водоподпорные, водопроводящие, регуляционные, водозаборные и водосбросные. Водоподпорные сооружения создают напор или разность уровней воды перед сооружением и за ним. К ним относятся: плотины (См. Плотина) (важнейший и наиболее распространённый тип Г. с.), перегораживающие речные русла, и речные долины, поднимающие уровень воды, накапливаемой в верхнем бьефе, дамбы (См. Дамба) (или валы), отгораживающие прибрежную территорию и предотвращающие её затопление при паводках и половодье на реках, при приливах и штормах на морях и озёрах.

Водопроводящие сооружения (водоводы) служат для переброски воды в заданные пункты: Канал ы, гидротехнические туннели (См. Гидротехнический туннель), лотки (См. Лоток), Трубопровод ы. Некоторые из них, например каналы, из-за природных условий их расположения, необходимости пересечения путей сообщения и обеспечения безопасности эксплуатации требуют устройства других Г. с., объединяемых в особую группу сооружений на каналах (Акведук и, Дюкер ы, мосты, паромные переправы, заградит, ворота, Водосброс ы, Шугосброс ы и др.).

Регуляционные (выправительные) Г. с. предназначены для изменения и улучшения естественных условий протекания водотоков и защиты русел и берегов рек от размывов, отложения наносов, воздействия льда и др. При регулировании рек используют струенаправляющие устройства (полузапруды (См. Полузапруда), щиты, дамбы и др.), Берегоукрепительные сооружения , ледонаправляющие и ледозадерживающие сооружения.

Водозаборные (водоприёмные) сооружения устраивают для забора воды из водоисточника и направления её в водовод. Кроме обеспечения бесперебойного снабжения потребителей водой в нужном количестве и в требуемое время, они защищают водопроводящие сооружения от попадания льда, шуги, наносов и др.

Водосбросные сооружения служат для пропуска излишков воды из водохранилищ, каналов, напорных бассейнов и пр. Они могут быть русловыми и береговыми, поверхностными и глубинными, позволяющими частично или полностью опорожнять водоёмы. Для регулирования количества выпускаемой (сбрасываемой) воды водосбросные сооружения снабжают гидротехническими затворами (См. Гидротехнический затвор). При небольших сбросах воды применяют также водосбросы-автоматы, автоматически включающиеся при подъёме уровня верхнего Бьеф а выше заданного. К ним относятся открытые водосливы (без затворов), водосбросы с автоматическими затворами, сифонные водосбросы.

Специальные Г. с. - сооружения для использования водной энергии - здания гидроэлектрических станций (См. Гидроэлектрическая станция), напорные бассейны и др.; сооружения водного транспорта - судоходные Шлюз ы, Судоподъёмник и, Маяк и, и др.. сооружения по обстановке судового хода, плотоходы, бревноспуски и пр.; портовые сооружения - Мол ы, Волнолом ы, Пирс ы, причалы, Док и, Эллинг и, Слип ы и др.; мелиоративные - магистральные и распределительные каналы, шлюзы-регуляторы на оросительных и осушительных системах; рыбохозяйственные - рыбоходы, рыбоподъёмники, рыбоводные пруды и т.п.

В ряде случаев общие и специальные сооружения совмещают в одном комплексе, например водосброс и здание гидроэлектростанции (т. н. совмещенная ГЭС) или др. сооружения для выполнения нескольких функций одновременно. При осуществлении водохозяйственных мероприятий Г. с., объединённые общей целью и располагаемые в одном месте, составляют комплексы, называемые узлами Г. с. или гидроузлами (См. Гидроузел). Несколько гидроузлов образуют водохозяйственные системы, например энергетические, транспортные, ирригационные и т.п.

В соответствии с их значением для народного хозяйства Г. с. (объекты гидротехнического строительства) в СССР делятся по капитальности на 5 классов. К 1-му классу относятся основные постоянные Г. с. гидроэлектрических станций мощностью более 1 млн. квт; ко 2-му - сооружения ГЭС мощностью 301 тыс. - 1 млн. квт , сооружения на сверхмагистральных внутренних водных путях (например, на р. Волге, Волго-Донском канале им. В. И. Ленина и др.) и сооружения речных портов с навигационным грузооборотом более 3 млн. условных т ; к 3-му и 4-му классам - сооружения ГЭС мощностью300 тыс. квт и менее, сооружения на магистральных внутренних водных путях и путях местного значения, сооружения речных портов с грузооборотом 3 млн. условных т и менее. К 5-му классу относятся временные Г. с. Объекты мелиоративного строительства также делятся по капитальности на 5 классов. В зависимости от класса в проектах назначают степень надёжности Г. с., т. е. запасы их прочности и устойчивости, устанавливают расчётные максимальные расходы воды, качество стройматериалов и т.п. Кроме того, по классу капитальности Г. с. определяется объём и состав изыскательских, проектных и исследовательских работ.

Характерные особенности Г. с. связаны с воздействием на Г. с. водного потока, льда, наносов и др. факторов. Это воздействие может быть механическим (статические и гидродинамические нагрузки, суффозия грунтов и др.), физико-химическим (истирание поверхностей, коррозия металлов, выщелачивание бетона), биологическим (гниение деревянных конструкций, истачивание дерева живыми организмами и пр.). Условия возведения Г. с. осложняются необходимостью пропуска через сооружения в период их постройки (обычно в течение нескольких лет) т. н. строительных расходов реки, льда, сплавляемого леса, судов и пр. Для возведения Г. с. необходима широкая механизация строительных работ. Используются преимущественно монолитные и сборно-монолитные конструкции, реже сборные и типовые, что обусловливается различными неповторяющимися сочетаниями природных условий - топографических, геологических, гидрологических и гидрогеологических. Влияние Г. с., особенно водоподпорных, распространяется на обширную территорию, в пределах которой происходит затопление отдельных земельных площадей, подъём уровня грунтовых вод, обрушение берегов и т.п. Поэтому строительство таких сооружений требует высокого качества работ и обеспечения большой надёжности конструкций, т.к. аварии Г. с. вызывают тяжёлые последствия - человеческие жертвы и потери материальных ценностей (например, аварии плотины Мальпассе во Франции и водохранилища Вайонт в Италии привели к человеческим жертвам, разрушению городов, мостов и промышленных сооружений).

Совершенствование Г. с. связано с дальнейшим развитием гидротехники (См. Гидротехника), особенно теоретических и экспериментальных исследований воздействия воды на сооружения и их основания (гидравлика потоков и сооружений, фильтрация), с изучением поведения скальных и нескальных грунтов в качестве основания и как материала сооружений (Механика грунтов , Инженерная геология) с разработкой новых типов и конструкций Г. с. (облегчённые высоконапорные плотины, приливные ГЭС и др.), требующих меньших затрат времени и средств на их возведение.

В. Н. Поспелов.

Большая советская энциклопедия. - М.: Советская энциклопедия . 1969-1978 .

Смотреть что такое "Гидротехнические сооружения" в других словарях:

гидротехнические сооружения - гидротехнические сооружения: Сооружения, подвергающиеся воздействию водной среды, предназначенные для использования и охраны водных ресурсов, предотвращения вредного воздействия вод, в том числе загрязненных жидкими отходами, включая плотины,… … Словарь-справочник терминов нормативно-технической документации

Гидротехнические сооружения - плотины, здания гидроэлектростанций, водосбросные, водоспускные и водовыпускные сооружения, туннели, каналы, насосные станции, судоходные шлюзы, судоподъемники; сооружения, предназначенные для защиты от наводнений, разрушений берегов и дна… … Официальная терминология

Большой Энциклопедический словарь

гидротехнические сооружения - Сооружения, предназначенные для использования водных ресурсов или предотвращения вредного воздействия воды на окружающую среду, например, плотина, водохранилище. гидротехнические сооружения Разные типы сооружений (плотины, каналы, трубопроводы,… … Словарь по географии

См. Сооружения гидротехнические EdwART. Словарь терминов МЧС, 2010 … Словарь черезвычайных ситуаций

Плотины, здания гидроэлектростанций, водосбросные, водоспускные и водовыпускные сооружения, туннели, каналы, насосные станции, судоходные шлюзы, судоподъемники; сооружения, предназначенные для защиты от наводнений и разрушений берегов… … Экологический словарь

Плотины, здания гидроэлектростанций, водосбросные, водоспускные и водовыпускные сооружения, туннели, каналы, насосные станции, судоходные шлюзы, судоподъемники; сооружения, предназначенные для защиты от наводнений и разрушений берегов… … Словарь бизнес-терминов

ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ - (уход за ними) в рыбоводных хозяйствах систематический осмотр сооружений, а также предохранение их от повреждений и разрушений, осуществляемые гидротехником и рыбоводом рыбхоза. Ежегодно Г. с. осматривает комиссия, которая составляет дефектную… … Прудовое рыбоводство

Предназначены для использования водных ресурсов, а также для борьбы с разрушающим действием водной стихии. Различают гидротехнические сооружения: водоподпорные (плотины, дамбы и т. п.), водопроводящие (каналы, трубопроводы, тоннели и др.),… … Энциклопедический словарь

Гидротехническими называют сооружения, предназначенные для использования природных водных ресурсов (рек, озер, морей, грунтовых вод) или предотвращения (уменьшения) вредного воздействия воды на окружающую среду (борьба с наводнениями, размывами берегов, защита от селевых потоков и пр.).

С помощью гидротехнических сооружений осуществляются те или иные водохозяйственные мероприятия, создаются водохранилища, регулируются расходы и уровни воды, осуществляется пропуск льда и наносов и пр.

Гидротехнические сооружения бывают различного назначения и строятся в разнообразных природных условиях.

По роду водотока или водоема, на котором они построены, гидротехнические сооружения разделяют на речные, морские, озерные или прудовые, внутрисистемные или сетевые (на гидротехнических системах) и подземные.

Сетевые мелиоративные сооружения разделяют на регулирующие (регуляторы или шлюзы-регуляторы, водовыпуски, перегораживающие и сбросные вододелители), водопроводящие (дюкеры, трубы, акведуки, ливнепро- воды и пр.) и сопрягающие (перепады, быстротоки и пр.).

По условиям взаимодействия с водотоком или водоемом и по характеру выполняемых функций различают гидротехнические сооружения:

водоподпорные (плотины, дамбы и др.), которые перегораживают водоток или ограждают водохранилище (например, наливное), пруд и воспринимают напор воды. Участок водотока (водоема) выше водонодпорного сооружения называется верхним бьефом, ниже - нижним бьефом; разница уровней воды в верхнем и нижнем бьефе непосредственно около сооружения называется напором на сооружении;

водопроводящие (каналы, трубопроводы, гидротехнические туннели, лотки и др.), служащие для подачи воды к местам потребления, например из реки на орошаемые земли;

водозаборные, служащие для забора воды из водотоков и водоемов;

водосбросные (водосливы, глубинные водосбросы, водоспуски и пр.) - для сброса излишков воды (паводков) и полезных «попусков» в нижний бьеф, для поддержания необходимых санитарных условий в нижнем бьефе, глубин для судоходства и пр.;

регуляционные (струенаправляющие дамбы, берегоукрепительные сооружения и пр.), предназначенные для регулирования взаимодействия потока с руслом (борьба с размывами и отложениями наносов), защиты берегов от воздействия волн и течений.

По целевому назначению гидротехнические сооружения разделяют на сооружения общего назначения и специальные. К сооружениям общего назначения относятся водоподпорные, водопроводящие, водосбросные и регуляционные сооружения, используемые для различных отраслей народного хозяйства и предназначенные для обеспечения требуемого подпора и емкости водохранилища, пропуска предполагаемого паводкового расхода и т. д. К специальным относятся сооружения, предназначенные для нужд одной отрасли водного хозяйства. Специальные сооружения бывают мелиоративные (каналы, насосные станции и др., предназначенные для осушения, орошения и обводнения земель); водноэнергетические (здания гидростанций и ГАЭС, деривационные каналы и туннели, уравнительные резервуары и другие сооружения, предназначенные для использования водной энергии); воднотранспортные (каналы, судоходные шлюзы, причалы, волноломы и пр.); лесосплавные (бревноспуски, плотно- ходы и др.); рыбохозяйственные (рыбоходы, рыбоподъемники, рыбоводные пруды и др.); для водоснабжения и водоотведения (водозаборы, насосные станции, каналы, коллекторы, очистные станции и др.); для борьбы с наводнениями, селями, эрозией почвы (защитные дамбы, ливнестоки и др.): для использования грунтовых вод (подземные водозаборы и др.); для создания хвостохранилищ, шламонакопителей (дамбы, трубопроводы и др.).

В ряде случаев применяют совмещенные сооружения, которые одновременно выполняют несколько функций, например совмещенные здания ГЭС (с водосбросными отверстиями), судоходные шлюзы - водосбросы, водосбросы, совмещенные с водозаборами, и ДРЛ

По условиям использования речные гидротехнические сооружения разделяются на постоянные, используемые при постоянной эксплуатации, и временные. При этом к временным относятся сооружения, используемые только в период строительства или ремонта постоянных сооружений .

Постоянные гидротехнические сооружения разделяются на основные и второстепенные.

К основным относятся гидротехнические сооружения (плотины, дамбы, водосбросы, каналы; туннели, трубопроводы, водозаборные сооружения, уравнительные резервуары, здания ГЭС, ГАЭС и насосных станций; судоходные шлюзы и судоподъемники, рыбопропускные и рыбозащитные сооружения и др.), разрушение которых приводит к нарушению нормальной работы электростанций, прекращению или уменьшению подачи воды в оросительные системы, подтоплению осушаемой и затоплению обвалованной территории, прекращению или сокращению судоходства, лесосплава.

К второстепенным относятся гидротехнические сооружения (ремонтные затворы, струенаправляющие и раздельные стенки и дамбы, палы судоходных шлюзов, берегоукрепительные и ледозащитные сооружения и др.), разрушение которых не влечет за собой указанных выше последствий.

2. Если авария водоподпорного сооружения не вызывает катастрофических последствий в нижнем бьефе (прн расположении гидроузла в необжитом районе или у моря), то класс, определенный по таблице 1,1) допускается понижать на единицу аварии или нарушении эксплуатации сооружения, оценивают ущерб народному хозяйству, наносимый перерывами в снабжении населения и предприятий водой и электроэнергией, прекращении полива сельскохозяйственных угодий и т. п. В зависимости от последствий аварии водоподпорных сооружений, их высоты, материала и вида грунта основания класс сооружения назначают по таблице 1.1.

В зависимости от последствий нарушения эксплуатации водоподпорных гидротехнических сооружений класс назначают по таблице 1.2 с учетом вида и показателей проектируемого объекта.

Класс основных водоподпорных гидротехнических сооружений принимают по наибольшему его значению (см. табл. 1.1 и 1.2).

Класс основных гидротехнических сооружений комплексного гидроузла, обеспечивающего требования нескольких участников водохозяйственного комплекса (например, мелиорации, энергетики и водного транспорта), следует устанавливать как для участника, показатели которого соответствуют наиболее высокому классу.

Определенный по таблице 1.2 класс основных гидросооружений, гидравлической или тепловой электростанции мощностью менее 1,5 млн. кВт допускается повышать, если эта электростанция изолирована от системы и обслуживает крупные населенные пункты или промышленные предприятия, транспорт и др., учитывая при этом масштаб последствий от перерыва в снабжении электроэнергией.

Класс основных гидротехнических сооружений (кроме IV) следует понижать на единицу:

для сооружений I и II классов, не участвующих в создании напорного фронта (кроме зданий ГЭС, напорных деривационных и турбинных водоводов, напорных бассейнов и уравнительных камер);
