Экг при остром инфаркте миокарда расшифровка. Виды инфаркта миокарда по локализации на экг

Чтобы установить диагноз “инфаркт миокарда”, используют специальное оборудование – электрокардиограф (ЭКГ). Методика, по которой устанавливается факт данного недуга, достаточно проста и информативна. Отметим, что в медицине используются и портативные варианты данного оборудования, позволяющие распознавать повреждения сердечной мышцы пациента в домашних условиях для контроля состояния здоровья своих близких даже без привлечения дипломированного специалиста. В лечебных заведениях используют многоканальное электрокардиографическое оборудование, которое само расшифровывает полученные данные.

Инфаркт миокарда 2 типа – спазмы и дисфункция кровеносной системы

Особенности кровоснабжения миокарда

В первую очередь, хочется отметить механику кровяного потока. Миокард снабжается кровью из артерий, которые начинаются от расширяющейся начальной части аорты, называемой луковицей. Они наполняются кровью в фазе диастолы, а в другой фазе – систоле – поток крови заканчивается путем прикрытия аортальными клапанами, которые приходят в действие под сокращением самого миокарда.

От левой венечной (коронарной) артерии отходит 2 ветви, которые идут общим стволом до левого предсердия. Их называют передней нисходящей и огибающей ветвью. Данные ветви питают следующие отделы сердца:

1. левый желудочек: задние части и переднебоковые;
2. левое предсердие;
3. от правого желудочка частично переднюю стенку;
4. 2/3 части от межжелудочковой перегородки;
5. АВ-узел.

Правая коронарная артерия (ПК) берет свое начало оттуда же, откуда и левая. Далее она идет по венечной борозде, проходя ее и огибая правый желудочек (ПЖ), переходит на заднюю сердечную стенку и подпитывает заднюю межжелудочковую борозду.

Кровь, идущая по данной артерии, позволяет функционировать следующим участкам:

1. правое предсердие;
2. задняя стенка ПЖ;
3. часть левого желудочка;
4. 1/3 межжелудочковой перегородки (МЖП).

От правой ВА отходят диагональные «магистрали» крови, которые подпитывают части сердца:

1. переднюю стенку ЛЖ;
2. 2/3 МЖП;
3. левое предсердие(ЛП).

В половине случаев от венечной артерии отходит еще одна диагональная ветвь, а в другой половине – срединная.

Есть несколько разновидностей коронарного кровоснабжения:

1. В 85 процентах случаев задняя стенка снабжается от правой КА.
2. В 7-8% – от левой КА.
3. Равномерное снабжение кровью от правой и от левой КА.

При грамотном «чтении» кардиограммы, полученной при инфаркте миокарда, нужно разглядеть все признаки, понимать проходящие в сердце процессы, точно их интерпретировать. Есть два типа признаков инфаркта: прямой и реципрокный.

К прямым признакам относят регистрируемые электродом. Обратные признаки (реципрокные) идут как противоположные прямым признакам, регистрируют некроз обратной сердечной стенки. При анализе электрокардиограммы больного важно знать.что такое патологический зубец Q и патологический подъем сегмента ST.

Зубец Q называют патологическим в следующих условиях:

1. Имеется в отведениях V1-V.
2. В отведениях грудных V4-V6 на 25 процентов превышает высоту R.
3. В I и II на 15% превышает R.
4. В III превышение от R составляет 60%.

1. Во всех V-отведениях сегмент выше на 1 мм от изолинии, кроме грудного.
2. В грудных отведениях 1-3 сегмент превышен на 2,5 мм от изолинии, а в 4-6 отведениях на высоту более 1 мм.

Для предотвращения расширения площади некроза нужна своевременная и постоянная диагностика инфаркта миокарда.

Инфаркт миокарда на ЭКГ: расшифровка

Чтобы расшифровать полученные кардиографом данные, нужно знать определенные нюансы. На записанном листе бумаги отчетливо наблюдаются сегменты с зубцами и без. Они обозначаются латинскими буквами, которые отвечает за снятые данные с одного из отделов сердечной мышцы. Данные зубцы являются ЭКГ показателями, критериями инфаркта миокарда.

• Q – показывает раздражение желудочковых тканей;
• R – верхушки сердечной мышцы;
• S – позволяет анализировать степень раздражения стенок межжелудочковой перегородки. Вектор S направлен обратно вектору R;
• T – «отдых» желудочков сердечной мышцы;
• ST – время (сегмент) «отдыха».

Чтобы снять данные с разных участков сердечной мышцы используют, как правило, 12 электродов. Для регистрации инфаркта значимыми считаются электроды, установленные на левую часть груди (фиксируют к отведениям V1-V6).

При «чтении» полученной диаграммы врачи используют методику вычисления длины между колебаниями. Получив данные, можно сделать анализ ритма биения сердца, при этом зубцы обозначают то, с какой силой сердце сокращается. Для определения нарушений нужно использовать следующий алгоритм:

1. Проанализировать данные по ритму и сокращениям сердечной мышцы.
2. Провести расчет длины между колебаниями.
3. Высчитать электрическую ось сердца.
4. Изучить комплекс показаний под значениями Q, R, S.
5. Провести анализ ST-сегмента.

Внимание! Если произошел приступ инфаркта миокарда без подъема сегмента ST, то причиной тому могли стать разрывы образованной жировой бляшки в кровеносном сосуде. Это приводит к активному свертыванию крови с образованием тромба.

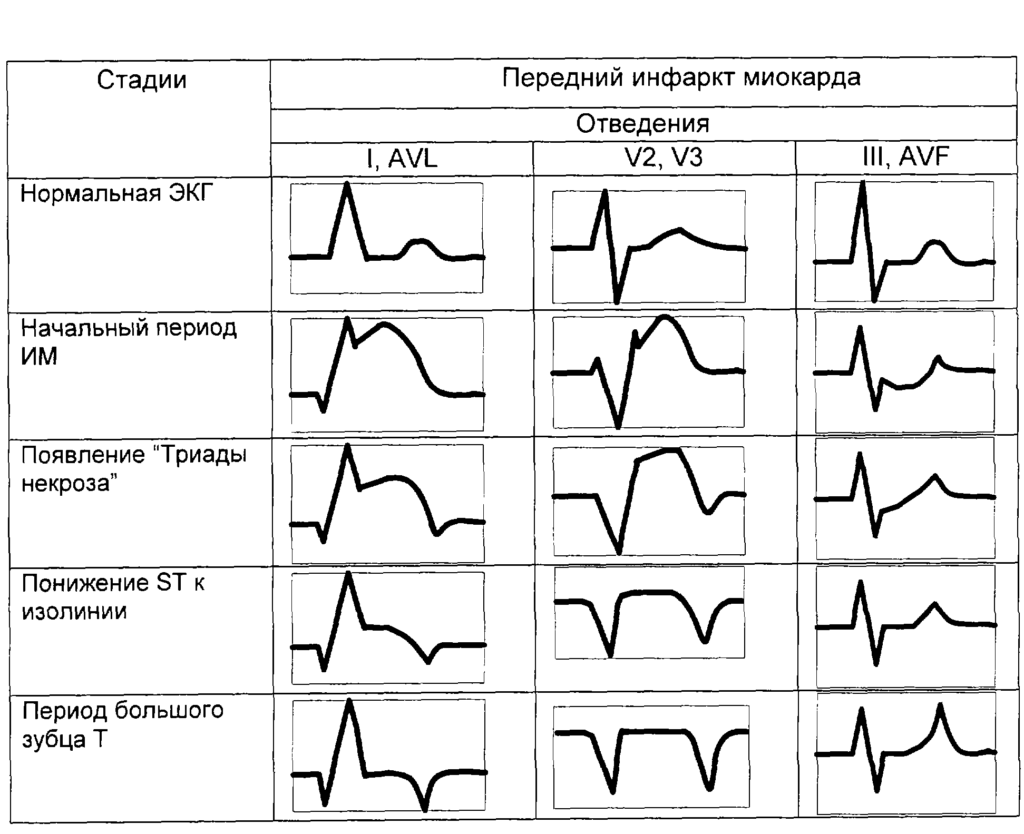

Признаки инфаркта миокарда на ЭКГ

Инфаркт миокарда имеет проявления в разной степени сложности. Существует 4 типа (стадии) инфаркта миокарда, которые можно проследить на кардиограмме пациента.

Острейшая стадия

Первая стадия может длится до трех суток, являясь острейшей во всем протекании недуга. В начальные этапы первой стадии инфаркта миокарда формируется некроз – поврежденный участок, который может быть двух типов: трансмуральный и интрамуральный инфаркт миокарда. ЭКГ в этот период содержит следующие изменения в показаниях работы сердца:

1. Сегмент ST приподнятый, образует выпуклую дугу – элевация.
2. Сегмент ST совпадает с положительным зубцом T – монофаза.
3. В зависимости от тяжести некроза зубец R будет уменьшаться в высоте.

А реципрокные изменения, соответственно, заключаются в увеличении зубца R.

Острая стадия

После этого идет вторая стадия, способная продлиться 2-3 недели. Происходит уменьшение очага некроза. В этом время проявляются ЭКГ-признаки инфаркта миокарда и ишемии вследствие погибших кардиомиоцитов в острый период инфаркта миокарда. На ЭКГ в острый период отмечаются следующие показания электронных датчиков:

1. Сегмент ST приближен к изолинии в сравнении с данными, полученными на первой стадии, но он все еще находится выше нее.
2. Формируются патологии QS и QR при транс- и нетрансмуральных повреждениях сердечной мышцы, соответственно.
3. Формируется отрицательный симметричный зубец T.

Реципрокные изменения противоположны: зубец T увеличивается в высоту, а ST сегмент поднимается к изолинии.

Подострая стадия инфаркта миокарда

Длительность третьей по последовательности стадии еще больше – до 7-8 недель. В это время болезнь начинает стабилизироваться, некроз наблюдается в истинных размерах. В данном периоде показания инфаркта на ЭКГ следующие:

1. Сегмент ST выравнивается с изолинией.
2. Патологии QR и QS сохраняются.
3. Зубец T начинает углубляться.

Рубцевание

Последний этап протекания инфаркта миокарда, начинающийся с 5 недели. Подобное название этап получил из-за того, что на месте некроза начинает образовываться рубец. Данный рубцующийся участок не имеет электрической и физиологической активности. Признаки рубцевания отображаются на ЭКГ следующими признаками:

1. Патологический зубец Q в наличии. Стоит помнить, что при транс- и нетрансмуральных недугах наблюдаются патологии комплексов QS и QR, соответственно.
2. Сегмент ST выровнен с изолинией.
3. Зубец T является положительным, сниженным или выровненным (сглаженным).

В этот период патологические зубцы могут полностью исчезнуть и по ЭКГ нельзя будет выявить произошедший инфаркт.

Как распознать точное место некроза

Чтобы выявить локализацию некроза (инфаркта миокарда) на ЭКГ, необязательно проводить дополнительные обследования. Кардиограмма при инфаркте сможет обеспечить достаточную информацию, чтобы выявить предполагаемую область. При этом кардиограмма сердца будет слегка отличаться.

Еще на показания электрообрудования влияют следующие факторы:

1. время начала заболевания;
2. глубина поражения;
3. обратимость некроза;
4. локализация инфаркта миокарда;
5. сопутствующие нарушения.

Классифицируя инфаркт по локализации, можно выделить следующие возможные случаи протекания болезни:

1. инфаркт передней стенки;
2. задней стенки;
3. перегородочный;
4. боковой;
5. базальный.

Определение и классификация зоны поражения помогает оценить сложность и выявить осложнения болезни. Например, если поражение затронуло верхнюю часть сердечной мышцы, то оно не будет распространяться, так как она изолирована. Поражение правого желудочка встречается очень редко к тому же имеет свои особенности при лечении.

К примеру, переднеперегородочный инфаркт на ЭКГ выглядит следующим образом:

1. Остроконечные зубцы T в 3-4 отведениях.
2. Q – 1-3.
3. Сегмент ST имеет подъем в 1-3 сегменте.

Классификация инфаркта миокарда по ВОЗ

Чтобы классифицировать инфаркт миокарда, используют классификацию ВОЗ. Отличает эти нормы то, что применяются они только для классификации крупноочаговых повреждений, потому по этим нормам легкие формы протекания болезни не рассматриваются.

По данной классификации выделяются следующие типы повреждения:

• Спонтанный. Происходит из-за разрушения холестериновой бляшки, эрозии тканей.
• Вторичный. Кислородная недостаточность, вызванная перекрытием кровеносного сосуда тромбом или спазмом.
• Внезапная коронарная смерть. При данном инфаркте происходит полное нарушение сократительной способности сердца с его остановкой.
• Чрескожное коронарное вмешательство. Причиной становится хирургическое вмешательство, приводящее к повреждениям сосудов или сердечной мышцы.
• Тромбоз стента.
• Осложнение шунтирования аорты.

Используя данную квалификацию, можно определить степень некроза и породившие его причины. Как правило, применяется для сложных форм инфаркта, так как легкие можно определить по срокам поражения и локализации.

Классификация по сроку

Чтобы выявить сложность поражения, необходимо правильно установить сроки протекания болезни. Как правило, первично определяют это из анамнеза пациента, который содержит карта вызова, и после проведения начального обследования. Но они позволяют лишь оказать первую помощь и выполнить процедуры до полного выявления диагноза.

Этапы инфаркта по сроку:

1. Продромальный. Предынфарктное состояние, когда начинают проявляться симптомы. Длительность может достигать до месяца.
2. Острейший. В данном периоде протекает болезнь с образованием некроза. Длительность около 2 часов.
3. Острый. Происходит развитие некроза в течение 10 дней, которое может протекать с полным омертвлением некоторых участков.
4. Подострый. До пятой недели от начала развития болезни. В данном этапе протекания болезни некрозные участки начинают рубцеваться.
5. Послеинфарктный период протекает с адаптацией сердечных мышц к новым условиям функционирования и с полным формированием рубца. Может продлиться до полугода.

После того как реабилитационный период пройден, изменения на ЭКГ исчезают, остаются признаки хронической ишемии.

Электрокардиография (ЭКГ) - широко распространенный метод диагностики сердечно-сосудистых болезней. В ходе обследования регистрируется разница электрических потенциалов, возникающих в клетках сердца при его работе.

При инфаркте миокарда на ЭКГ появляется ряд характерных признаков, по которым можно предположить время начала заболевания, размер и локализацию очага поражения. Эти знания позволяют своевременно поставить диагноз и начать лечение.

Показать всё

Кардиограмма в норме

ЭКГ отражает разницу потенциалов, которая возникает при возбуждении отделов сердца при его сокращении. Регистрацию импульсов проводят с помощью электродов, установленных на разных частях тела. Существуют определенные отведения, отличающиеся между собой участками, с которых происходит измерение.

Грудные отведения

Обычно кардиограмму снимают в 12 отведениях:

• I, II, III - стандартные двухполюсные от конечностей;
• aVR, aVL, aVF - усиленные однополюсные от конечностей;
• V1, V2, V3, V4, V5, V6 - шесть однополюсных грудных.

В некоторых ситуациях используют дополнительные отведения - V7, V8, V9. В проекции каждого положительного электрода находится определенная часть мышечной стенки сердца. По изменению ЭКГ в любом из отведений можно предположить, в каком из отделов органа находится очаг повреждения.



ЭКГ в норме, зубцы, интервалы и сегменты

При расслаблении сердечной мышцы (миокарда) на кардиограмме фиксируется прямая линия - изолиния. Прохождение возбуждения отражается на ленте в виде зубцов, которые образуют сегменты и комплексы. Если зубец расположен выше изолинии, он считается положительным, если ниже - отрицательным. Расстояние между ними называют интервалом.

Зубец Р отражает процесс сокращения правого и левого предсердий, комплекс QRS регистрирует нарастание и угасание возбуждения в желудочках. Сегмент RS-T и зубец Т показывает, как протекает расслабление миокарда.



ЭКГ при инфаркте миокарда

Инфаркт миокарда - заболевание, при котором происходит гибель (некроз) части мышечной ткани сердца. Причина его возникновения - острое нарушение кровотока в сосудах, питающих миокард. Развитию некроза предшествуют обратимые изменения - ишемия и ишемическое повреждение. Признаки, свойственные этим состояниям, можно зафиксировать на ЭКГ в начале болезни.



Фрагмент ЭКГ с подъемом сегмента ST, коронарным Т

При ишемии на кардиограмме меняется структура и форма зубца Т, положение сегмента RS-T. Процесс восстановления исходного потенциала в клетках желудочков при нарушении их питания протекает медленнее. В связи с этим зубец Т становится более высоким и широким. Его называют «коронарный Т». Возможна регистрация отрицательного Т в грудных отведениях, в зависимости от глубины и места поражения мышцы сердца.

Продолжительное отсутствие кровотока в миокарде приводит к его ишемическому повреждению. На ЭКГ это отражается в виде смещения сегмента RS -T, который в норме находится на изолинии. При различных локализациях и объемах патологического процесса он будет либо подниматься, либо опускаться.

Инфаркт сердечной мышцы развивается в стенках желудочков. Если некроз затрагивает обширный участок миокарда, говорят о крупноочаговом поражении. При наличии множества мелких очагов - о мелкоочаговом. Ухудшение показателей при расшифровке кардиограммы будет выявляться в отведениях, положительный электрод которых расположен над местом гибели клеток. В противоположных отведениях часто регистрируются зеркальные - реципрокные изменения.



Крупноочаговый инфаркт

Погибший участок миокарда не сокращается. В отведениях, зафиксированных над областью некроза, выявляются изменения комплекса QRS - увеличение зубца Q и снижение зубца R. В зависимости от места поражения они будут регистрироваться в разных отведениях.

Крупноочаговый процесс может охватывать всю толщу миокарда или его часть, находящуюся под эпикардом или эндокардом. Тотальное повреждение называется трансмуральным. Главным его признаком служит появление комплекса QS и отсутствие зубца R. При частичном некрозе мышечной стенки выявляется патологический Q и низкий R. Продолжительность Q превышает 0,03 секунды, а его амплитуда становится более 1/4 части зубца R.

При инфаркте наблюдают сразу три патологических процесса, которые существуют одновременно - ишемия, ишемическое поражение и некроз. Со временем зона инфаркта расширяется за счет гибели клеток, находившихся в состоянии ишемического поражения. При восстановлении кровотока область ишемии уменьшается.

Изменения, зафиксированные на пленке ЭКГ, зависят от времени развития инфаркта. Стадии:

1. 1. Острая - период от нескольких часов до двух недель после сердечного приступа.
2. 2. Подострая - период до 1,5–2 месяцев от начала заболевания.
3. 3. Рубцовая - стадия, во время которой поврежденная мышечная ткань замещается соединительной.



Острая стадия



Изменения на ЭКГ при инфаркте по стадиям

Через 15–30 минут после начала сердечного приступа в миокарде обнаруживается зона субэндокардиальной ишемии - нарушения кровоснабжения мышечных волокон, находящихся под эндокардом. На ЭКГ появляются высокие коронарные зубцы Т. Происходит смещение сегмента RS-T ниже изолинии. Эти начальные проявления болезни регистрируются редко, как правило, пациенты еще не обращаются за медицинской помощью.

Спустя несколько часов, повреждение доходит до эпикарда, сегмент RS-T смещается вверх от изолинии и сливается с Т, образуя пологую кривую. Далее в отделах, расположенных под эндокардом, появляется очаг некроза, который быстро увеличивается в размерах. Начинает формироваться патологический Q. По мере расширения зоны инфаркта углубляется и удлиняется Q, RS-T опускается к изолинии, а зубец Т становится отрицательным.

Подострая стадия

Область некроза стабилизируется, уменьшается участок ишемического повреждения за счет гибели одних клеток и восстановления кровотока в других. На кардиограмме присутствуют признаки инфаркта и ишемии - патологический Q или QS, отрицательный Т. RS-T располагается на изолинии. Постепенно зона ишемии уменьшается и амплитуда Т снижается, он сглаживается или становится положительным.

Рубцовая стадия

Соединительная ткань, заменившая погибшую мышечную, не участвует в возбуждении. Электроды, находящиеся над рубцом, фиксируют зубец Q или комплекс QS. В таком виде ЭКГ сохраняется на протяжении многих лет или всей жизни больного. RS-T находится на изолинии, Т сглажен или слабо положителен. Над замещенной областью также часто наблюдаются отрицательные зубцы Т.

Мелкоочаговый инфаркт



Признаки инфаркта при различной глубине поражения миокарда

Небольшие участки поражения в сердечной мышце не нарушают процесс возбуждения. На кардиограмме патологический Q и комплексы QS определяться не будут.

При мелкоочаговом инфаркте изменения на пленке ЭКГ обусловлены ишемией и ишемическим повреждением миокарда. Выявляется снижение или повышение сегмента RS-T, регистрируются отрицательные зубцы Т в отведениях, находящихся рядом с некрозом. Часто фиксируются двухфазные зубцы Т с выраженным отрицательным компонентом. При гибели мышечных клеток, расположенных в задней стенке, возможны только реципрокные изменения - коронарные Т в V1-V3. Отведения V7-V9, на которые проецируется эта область, не входят в стандарт диагностики.

Распространенный некроз передней части левого желудочка проявляется во всех отведениях от груди, в I и aVL. Реципрокные изменения - снижение RS-T и высокий положительный Т, фиксируются в aVF и III.

Верхние отделы передней и боковой стенок находятся за пределами регистрируемых отведений. В этом случае постановка диагноза является сложной, признаки заболевания обнаруживаются в I и aVL или только в aVL.

Повреждение задней стенки

Задне-диафрагмальный, или инфаркт нижней стенки левого желудочка, диагностируется по III, aVF и II отведениям. Реципрокные признаки - возможны в I, aVL, V1-V3.

Задне-базальный некроз встречается реже. Ишемические изменения фиксируются при наложении дополнительных электродов V7-V9 со стороны спины. Предположение об инфаркте этой локализации можно сделать при наличии зеркальных проявлений в V1-V3 - высокого Т, увеличения амплитуды зубца R.

Поражение задне-боковой части желудочка видно в отведениях V5, V6, II, III и aVF. В V1 -V3 возможны реципрокные признаки. При распространенном процессе изменения затрагивают III, aVF, II, V5, V6, V7 -V9.

На ЭКГ при инфаркте миокарда (фото 1) врачи четко видят признаки некроза сердечной ткани. Кардиограмма при инфаркте является достоверным диагностическим методом и позволяет определить степень поражения сердца.

Расшифровка ЭКГ при инфаркте миокарда

Электрокардиограмма является безопасным методом исследования, а при подозрении на случившийся инфаркт – просто незаменимым. ЭКГ при инфаркте миокарда основывается на нарушении сердечной проводимости, т.е. в определенных участках кардиограммы врач увидит аномальные изменения, которые свидетельствуют об инфаркте. Для получения достоверной информации врачи используют 12 электродов при снятии данных. Кардиограмма при инфаркте миокарда (фото 1) регистрирует такие изменения на основании двух фактов:

• при инфаркте у человека нарушается процесс возбуждения кардиомиоцитов, причем происходит это после омертвения клеток;
• в тканях сердца, пораженных инфарктом, нарушается электролитный баланс – калий в значительной степени покидает поврежденные патологий ткани.

Эти изменения дают возможно регистрировать на электрокардиографе линии, являющиеся признаками нарушения проводимости. Развиваются они не сразу, а только лишь через 2-4 часа в зависимости от компенсаторных возможностей организма. Тем не менее, кардиограмма сердца при инфаркте показывает сопутствующие ему признаки, по которым можно определить нарушение работы сердца. Фото с расшифровкой кардиологическая бригада скорой помощи высылает в ту клинику, где будут принимать такого больного – врачи-кардиологи будут заранее готовы к тяжелому пациенту.

Выглядит инфаркт миокарда на ЭКГ (фото внизу) следующим образом:

• полное отсутствие зубца R или его значительное уменьшение по высоте;
• крайне глубокий, проваливающийся зубец Q;
• приподнятый S-T сегмент над уровнем изолинии;
• наличие отрицательного зубца T.

Электрокардиограмма показывает и различные стадии инфаркта. Инфаркт на ЭКГ (фото в гал.) может быть подострым, когда изменения в работе кардиомиоцитов только начинают появляться, острым, острейшим и на стадии рубцевания.

Также электрокардиограмма позволяет оценить врачу следующие параметры:

• диагностировать сам факт случившегося инфаркта;
• определить область, где произошли патологические изменения;
• установить давность возникших изменений;
• определиться с тактикой лечения больного;
• прогнозировать возможность летального исхода.

Трансмуральный инфаркт миокарда – один из самых опасных и тяжелых видов повреждения сердца. Его еще называют крупноочаговым или Q-инфарктом. Кардиограмма после инфаркта миокарда (фото ниже) с крупноочаговым поражением показывает, что зона отмирания клеток сердца захватывает всю толщины сердечной мышцы.

Инфаркт миокарда

Инфаркт миокарда является следствием ишемической болезни сердца. Чаще всего к ишемии приводит атеросклероз сердечных сосудов, спазм или закупорка. Случиться инфаркт (фото 2) может и в результате хирургического вмешательства, если проводится перевязка артерии или выполняется ангиопластика.

Ишемический инфаркт проходит четыре стадии течения патологического процесса:

• ишемия, при которой клетки сердца перестают получать необходимый объем кислорода. Эта стадия может длиться довольно долго, поскольку организм включает все компенсаторные механизмы для обеспечения нормальной работы сердца. Непосредственным механизмом возникновения ишемии является сужение сердечных сосудов. До какого-то момента сердечная мышца с таким недостатком кровообращения справляется, но, когда тромбоз сужает сосуд до критических размеров, сердце больше не в состоянии компенсировать недостачу. Обычно для этого необходимо сужение артерии на 70 процентов и более;
• повреждения, происходящие непосредственно в кардиомиоцитах, которые начинаются уже через 15 минут после прекращения кровообращения в поврежденной зоне. Инфаркт сердца длится примерно 4-7 часов. Именно здесь у пациента начинаются характерные признаки инфаркта – боли за грудиной, тяжесть, аритмия. Обширный инфаркт сердца (фото внизу) – наиболее тяжелый исход приступа, при таком повреждении зона омертвения может доходить до 8 см в ширину;
• некроз – омертвение клеток сердца и прекращение выполнения ими своих функций. В данном случае происходит отмирание кардиомиоцитов, некроз не дает им возможности выполнять свои функции;
• рубцевание – замещение омертвевших клеток соединительнотканными образованиями, не способными брать на себя функцию предшественников. Такой процесс начинается практически сразу же после омертвения и понемногу на 1-2 недели на сердце в месте повреждения формируется соединительнотканный рубец из фибриновых волокон.

Геморрагический инфаркт головного мозга является родственным состоянием по механизмам повреждения, однако он представляет собой выход крови из сосудов головного мозга, которые препятствуют работе клеток.

Сердце после инфаркта

Сердце после инфаркта миокарда (фото 3) подвергается процессу кардиосклероза. Соединительная ткань, которая замещает кардиомиоциты, превращается в грубый рубец – его могут увидеть патологоанатомы при вскрытии людей, перенесших инфаркт миокарда.

Рубец после инфаркта миокарда имеет различную толщину, длину и ширину. Все эти параметры влияют на дальнейшую деятельность сердца. Глубокие и большие по площади очаги склерозирования носят название обширного инфаркта. Восстановление после такой патологии крайне сложное. При микросклерозировании инфаркт, как и , может оставлять минимальные повреждения. Зачастую пациенты даже не знают, что перенесли такое заболевание, поскольку признаки были минимальными.

Рубец на сердце после инфаркта (фото в гал.) в дальнейшем не болит и не дает о себе знать примерно 5-10 лет после инфаркта, однако он провоцирует перераспределение сердечной нагрузки на здоровые области, которые теперь должны выполнять больше работы. Через определенное время выглядит сердце после инфаркта (фото ниже) изношенным – орган не может выполнять нагрузку, ишемическая болезнь сердца у пациентов усугубляется, появляются боли в сердце, одышка, они быстро утомляются, требуется постоянная медикаментозная поддержка.

Галерея фото инфаркта миокарда

Хотелось бы вам рассказать об основном методе диагностике — ЭКГ при инфаркте миокарда. По кардиограмме, вы научитесь определять степень поражения своего сердца патологиями.

В наше время инфаркт миокарда, очень распространенная опасная болезнь. Многие из нас могут спутать симптомы инфаркта с острой стенокардией, что приведет к печальным последствиям и летальному исходу. С помощью этого метода диагностики, кардиологи могут точно определить состояние человеческого сердца.

Если вы заметили первые симптомы, необходимо срочно сделать ЭКГ и пройти консультацию у кардиолога. В нашей статье вы сможете ознакомиться как подготовить себя к этой процедуре и как её расшифруют. Эта статья будет полезна всем, так как от этой патологии не застрахован никто.

Инфаркт миокарда – это некроз (омертвение тканей) части сердечной мышцы, который возникает из-за недостаточного поступления кислорода сердечной мышцы вследствие сбоев кровообращения. Именно инфаркт миокарда является главной причиной смертности, на сегодняшний день, и инвалидности людей во всем мире.

ЭКГ при инфаркте миокарда главный инструмент для его диагностики. При появлении симптомов, характерных для заболевания следует немедленно посетить кардиолога и пройти ЭКГ тест, так как первые часы очень важны.

Также следует регулярно проходить обследования, для ранней диагностики ухудшения работы сердца. Основная симптоматика:

• одышка;
• боль за грудиной;
• слабость;
• учащенное сердцебиение, перебои в работе сердца;
• тревога;
• сильное потоотделение.

Главными факторами, из-за которых кислород плохо поступает в кровь и течение крови нарушается, являются:

• коронаростеноз (из-за тромба или бляшки остро сужается отверстие артерии, что становится причиной крупноочагового инфаркта миокарда).
• коронаротромбоз (просвет артерии закупоривается внезапно, из-за чего возникает крупноочаговое омертвение стенок сердца).
• стенозирующий коронаросклероз (сужаются просветы некоторых венечных артерий, из-за чего возникают мелкоочаговые инфаркты миокарда).

Инфаркт миокарда довольно часто развивается на фоне артериальной гипертензии, сахарного диабета и атеросклероза. Также он может возникнуть из-за курения, ожирения и неподвижного образа жизни.

Провоцирующими инфаркт миокарда состояниями, из-за которых снижается поступления кислорода, могут быть:

• постоянное волнение;
• нервное перенапряжение;
• чрезмерные физические нагрузки;
• оперативное вмешательство;
• перепады в атмосферном давлении.

ЭКГ при инфаркте миокарда проводится с помощью специальных электродов, которые присоединены к ЭКГ - аппарату и которые регистрируют сигналы, подаваемые сердцем. Для обычного ЭКГ достаточно шести датчиков, но для самого подробного анализа функционирования сердца применяются двенадцать отведений.

Сердечная патология способна приобретать различные формы. Электрокардиографическая диагностика инфаркта миокарда способна выявлять следующие виды болезни:

• трансмуральную;
• субэндокардиальную;
• интрамуральную.

Каждому из заболеваний присуще специфическое состояние зон некроза, повреждения, ишемии. Трансмуральный инфаркт миокарда обладает признаками крупноочагового некроза, которым оказываются пораженными от 50% до 70% стенок левого желудочка. Помогает обнаружить признаки инфаркта миокарда данного вида вектор деполяризации противоположной стенки.

Сложность диагностики состоит в том, что значительная часть миокарда не демонстрирует происходящих в нем изменений и только показатели вектора способны указать на них. Субэндокардиальный инфаркт миокарда не относится к мелкоочаговым формам заболеваний.

Он протекает почти всегда обширно. Наибольшую сложность для врачей в исследовании состояния внутреннего органа представляет размытость границ участков пораженного миокарда.

При обнаружении черт субэндокардиального повреждения врачи наблюдают за временем их проявления. Признаки инфаркта миокарда субэндокардиального типа можно считать полноправным подтверждением наличия патологии, если они не исчезают в течение 2 суток. Интрамуральный инфаркт миокарда считается в медицинской практике редкостью.

Он довольно быстро обнаруживается в первые часы своего возникновения, так как вектор возбуждения миокарда на ЭКГ указывает на изменившиеся в сердце обменные процессы. Калий покидает пораженные некрозом клетки. Но сложность обнаружения патологии состоит в том, что токи повреждения калием не формируются, ведь он не достигает эпикарда или эндокарда.

Чтобы выявить данный тип инфаркта миокарда, требуется еще более длительное наблюдение за состоянием пациента. ЭКГ необходимо выполнять регулярно в течение 2 недель. Одна расшифровка результатов анализа не является полноценным подтверждением или отрицанием предварительного диагноза. Уточнить наличие или отсутствие заболевания возможно только при анализе его признаков в динамике их развития.

В зависимости от симптомов выделяют несколько вариантов инфаркта миокарда:

• Ангинозный – самый распространенный вариант. Проявляется длящейся более получаса и не проходящей после приема лекарства (нитроглицерина) сильной давящей или сжимающей болью за грудиной. Эта боль может отдавать в левую половину грудной клетки, а также в левую руку, челюсть и спину. У больного может появиться слабость, чувство тревоги, страх смерти, сильное потоотделение.
• Астматический – вариант, при котором наблюдается одышка или удушье, сильное сердцебиение. Боли чаще всего не бывает, хотя она может являться предшественницей одышки. Этот вариант развития заболевания характерен для старших возрастных групп и для людей, уже ранее перенесших инфаркт миокарда.
• Гастралгический – вариант, характеризующийся необычной локализацией боли, которая проявляется в верхней области живота. Она может распространяться в область лопаток и в спину. Данный вариант сопровождается икотой, отрыжкой, тошнотой, рвотой. Вследствие непроходимости кишечника возможно вздутие живота.
• Цереброваскулярный – симптомы связаны с ишемией головного мозга: головокружение, обморок, тошнота, рвота, потеря ориентации в пространстве. Появление неврологической симптоматики усложняет постановку диагноза, который абсолютно правильно может быть поставлен в данном случае только при помощи ЭКГ.
• Аритмический – вариант, когда основным симптомом является сердцебиение: ощущение остановки сердца и перебои в его работе. Боли отсутствуют или проявляются незначительно. Возможно появление слабости, одышки, обморочного состояния или других симптомов, обусловленных падением артериального давления.
• Малосимптомный – вариант, при котором обнаружение перенесенного инфаркта миокарда возможно только после снятия ЭКГ. Однако предшествовать инфаркту могут такие слабо выраженные симптомы, как беспричинная слабость, одышка, перебои в работе сердца.

При любом варианте инфаркта миокарда для точного диагностирования следует обязательно делать ЭКГ.

Сердечная кардиограмма

Человеческие органы пропускают слабый ток. Именно это, и позволяет с помощью прибора, который регистрирует электрические импульсы, поставить точный диагноз. Электрокардиограф состоит из:

• приспособления, усиливающего слабый ток;
• приспособления, измеряющего напряжение;
• записывающего устройства на автоматической основе.

По данным кардиограммы, которая выводится на экран или печатается на бумаге, специалист и ставит диагноз. В сердце человека есть особые ткани, по другому их называют проводящей системой, они передают мышцам сигналы, указывающие на расслабление или сокращение органа.

Электрический ток в сердечных клетках поступает периодами, это:

• деполяризация. Отрицательный клеточный заряд сердечных мышц заменяется положительным;
• реполяризация. Восстанавливается отрицательный внутриклеточный заряд.

Поврежденная клетка имеет низкую электропроводность, чем здоровая. Именно это и фиксирует электрокардиограф. Прохождение кардиограммы позволяет записать действие токов, которые возникают в работе сердца.

Когда ток отсутствует, то гальванометр фиксирует ровную линию (изолиния), а если клетки миокарда возбуждаются в разных фазах, то гальванометр фиксирует характерный зубец, направленный вверх или вниз.

Электрокардиографическая проверка фиксирует три стандартных отведения, усиленных три и грудных шесть. Если есть показания, то еще добавляют отведения, чтобы проверить задние сердечных отделы.

Каждое отведение электрокардиограф фиксирует отдельной линией, что в дальнейшем помогает диагностировать сердечные поражения.
В итоге комплексная кардиограмма имеет 12 графических линий, и каждая из них изучается.

На электрокардиограмме выделяются пять зубцов - P, Q,R,S,T, бывают случаи, когда добавляют еще и U. У каждого своя ширина, высота и глубина, а также направлен каждый в своем направлении.

Между зубцами есть интервалы, они тоже измеряются и изучаются. Также фиксируют интервальные отклонения. Каждый зубец отвечает за функции и возможности определенных мышечных отделов сердца. Специалисты учитывают соотношение между ними (все зависит от высоты, глубины и направления).

Все эти показатели помогают отличить нормальную работу миокарда от нарушенной, вызванной разными патологиями. Главная особенность электрокардиограммы заключается в выявлении и регистрации важных для диагностики и дальнейшего лечения симптомов патологии.

Экг диагностика инфаркта миокарда позволяет определить локализацию ишемии. Например, он может проявляться в стенках левого желудочка, на передних стенках, перегородках или боковых стенках.

Стоит отметить, что инфаркт миокарда реже всего случается в правом желудочке, поэтому для его определения специалисты используют специальные грудные отведения в диагностике.

Локализация инфаркта миокарда по ЭКГ:

• Передний инфаркт – поражается артерия LAP. Индикаторы: V1-V4. Отведения: II,III, aVF.
• Задний инфаркт – поражается артерия RCA. Индикаторы: II,III, aVF. Отведения: I, aVF. Боковой инфаркт – поражается артерия Circunflex. Индикаторы: I, aVL, V5. Отведения: VI.
• Базальный инфаркт – поражается артерия RCA. Индикаторы: отсутствуют. Отведения V1,V2.
• Перегородочный инфаркт – поражается aртерия Septal performan. Индикаторы: V1,V2, QS. Отведения: отсутствуют.

Подготовка и процедура

Многие считают, что процедура ЭКГ, не требует особой подготовки. Однако, для более точной диагностики инфаркта миокарда, необходимо придерживаться следующих правил:

1. Стабильный психоэмоциональный фон, пациент должен быть предельно спокоен и не нервничать.
2. Если процедура проходит в утренние часы, следует отказаться от приема пищи.
3. Если пациент курит, перед процедурой желательно воздержаться от курения.
4. Также необходимо ограничить потребление жидкости.

Перед обследованием, необходимо снять верхнюю одежду, и оголить голени. Место крепления электрода специалист протирает спиртом, и наносит специальный гель. Устанавливаются электроды на грудь, щиколотки и руки. Во время процедуры пациент находится в горизонтальном положении. Время проведения ЭКГ составляет примерно 10 минут.

При нормальной работе органа линия имеет одинаковую цикличность. Циклы, характеризуются последовательным сокращением и расслаблением левого и правого предсердий, желудочков. При этом в сердечной мышце совершаются сложные процессы, сопровождаемые биоэлектрической энергичностью.

Сформировавшиеся в разных участках сердца электрические импульсы равномерно разносятся по организму человека и достигают кожных покровов человека, которые и фиксирует аппарат при помощи электродов.

Расшифровка ЭКГ при инфаркте миокарда

Инфаркт миокарда подразделяется на 2 вида - крупно очаговый и мелкоочаговый. ЭКГ позволяет диагностировать крупно очаговый инфаркт миокарда. Электрокардиограмма складывается из зубцов (выступов), интервалов и сегментов.

На кардиограмме при инфаркте выступы выглядят как вогнутые, либо выпуклые линии. В медицинской практике существует несколько видов зубцов, отвечающие за процессы происходящие в миокарде, обозначаются они латинскими буквами.

Выступ Р - характеризует сокращения предсердий, выступы Q R S отображают состояние сократительной функции желудочков, выступ Т фиксирует их расслабление. Зубец R является положительным, зубцы Q S, отрицательные и направлены вниз. Снижение зубца R говорит об патологических изменениях в сердце.

Сегменты - это отрезки прямой линии, соединяющие выступы между собой. Сегмент SТ, расположенный на средней линии считается нормой. Интервал представляет собой определенный участок, состоящий из выступов и сегмента.

Крупно очаговый инфаркт миокарда, на кардиограмме отображается видоизменением комплекса выступов Q R S. Появление патологического выступа Q, свидетельствует об развитие патологии. Показатель Q считается наиболее устойчивым признаком инфаркта миокарда.

Электрокардиограмма не всегда с первого раза выдает признаки определяющие развитие патологии, а только в 50% случаев. Первым характерным признаком развития патологии служит подъем сегмента ST.

Как выглядит обширный инфаркт на кардиограмме? Для крупно очагового ИМ характерна следующая картина:

• зубец R - полностью отсутствует;
• зубец Q - значительно увеличен в ширину и глубину;
• сегмент ST - расположен выше изолинии;
• зубец Т - в большинстве случаев имеет отрицательное направление.

В ходе проведения исследования проверяют такие особенности и отклонения:

1. Нарушение кровообращения, что приводит к аритмии.
2. Ограничение кровотока.
3. Отказ в работе правого желудочка.
4. Утолщение миокарда – развитие гипертрофии.
5. Нарушение ритма сердца в результате патологической электрической активности сердца.
6. Трансмуральный инфаркт любой стадии.
7. Особенности расположения сердца в груди.
8. Регулярность ЧСС и интенсивность активности.
9. Наличие повреждений структуры миокарда.

Нормальные показатели

Все импульсы сердечного ритма фиксируются в виде графика, где по вертикали отмечены изменения кривой, а по горизонтали исчисляется время спадов и подъемов.

Зубцы – вертикальные полоски имеют обозначение буквами латинского алфавита. По горизонтали измеряются отрезки, фиксирующие изменения – интервалы каждого сердечного процесса (систолы и диастолы).

У взрослых людей нормальные показатели здорового сердца таковы:

1. Перед сокращением предсердий будет обозначен зубец Р. Он является определителем синусового ритма.

Он может быть отрицательным и положительным, а длительность такого маркера не более десятой части секунды. Отклонение от нормы может указывать на нарушенные диффузные метаболические процессы.

2. Интервал PQ имеет продолжительность в 0,1 секунды.

Именно за это время синусовый импульс успевает пройти сквозь артиовентикулярный узел.

3. Зубец Т объясняет процессы в ходе реполяризации правого и левого желудочка. Он указывает на стадию диастолы.
4. 0,3 секунды длится на графике процесс QRS, который включает несколько зубцов. Это нормальный процесс деполяризации в момент сокращения желудочков.

Показатели ЭКГ при инфаркте миокарда очень важны в ходе диагностики заболевания и выявления его особенностей. Диагностика должна быть быстрой, чтобы узнать особенности поражения сердечной мышцы и понять, как реанимировать пациента.

Локализация пораженного участка может быть различной: гибель тканей правого желудочка, поражение околосердечной сумки, отмирание клапана.

Также может быть поражен нижний отдел левого предсердия, что не позволит крови покидать эту зону. Трансмуральный инфаркт ведет к закупорке сосудов в области коронарного снабжения сердечной мышцы. Определяющие моменты в диагностике инфаркта:

• Точная локализация участка гибели мышцы.
• Период поражающего действия (как долго длится состояние).
• Глубина поражения. На ЭКГ признаки инфаркта миокарда выявляются легко, однако нужно выяснить стадии поражения, которые зависят от глубины очага и силы его распространения.
• Сопутствующие поражения других участков сердечных мышц.

Важно учитывать. Показатели зубцов и в случае блокады пучка Гиса в нижней части, что провоцирует наступление следующей стадии – трансмурального инфаркта перегородки левого желудочка.

При отсутствии своевременного лечения болезнь может перекинуться и на область правого желудочка, поскольку кровоток нарушен, а некротические процессы в сердце продолжаются. Чтобы не произошло ухудшение состояния здоровья, пациенту вводят метаболические и диффузные препараты.

Стадии некроза миокарда

Между здоровым и погибшим (некротизированным) миокардом в электрокардиографии выделяют промежуточные стадии:

• ишемию,
• повреждение.

ИШЕМИЯ: это начальное поражение миокарда, при котором микроскопических изменений в сердечной мышце еще нет, а функция уже частично нарушена.

Как вы должны помнить из первой части цикла, на клеточных мембранах нервных и мышечных клеток последовательно происходят два противоположных процесса: деполяризация (возбуждение) и реполяризация (восстановление разности потенциалов). Деполяризация - простой процесс, для которого нужно лишь открыть ионные каналы в мембране клетки, по которым из-за разницы концентраций вне и внутри клетки побегут ионы.

В отличие от деполяризации, реполяризация - энергоемкий процесс, для которого нужна энергия в форме АТФ. Для синтеза АТФ необходим кислород, поэтому при ишемии миокарда в первую очередь начинает страдать процесс реполяризации. Нарушение реполяризации проявляется изменениями зубца T.

При ишемии миокарда комплекс QRS и сегменты ST в норме, а зубец T изменен: он расширенный, симметричный, равносторонний, увеличен по амплитуде (размаху) и имеет заостренную вершину. При этом зубец T может быть как положительным, так и отрицательным - это зависит от расположения очага ишемии в толще сердечной стенки, а также от направления выбранного ЭКГ-отведения.

Ишемия - обратимое явление, со временем метаболизм (обмен веществ) восстанавливается до нормы или продолжает ухудшаться с переходом в стадию повреждения.

ПОВРЕЖДЕНИЕ: это более глубокое поражение миокарда, при котором под микроскопом определяются увеличение числа вакуолей, набухание и дистрофия мышечных волокон, нарушение структуры мембран, функции митохондрий, ацидоз (закисление среды) и т.д. Страдает как деполяризация, так и реполяризация. Считается, что повреждение влияет в первую очередь на сегмент ST.

Сегмент ST может смещаться выше или ниже изолинии, но его дуга (это важно!) при повреждении обращена выпуклостью в сторону смещения. Таким образом, при повреждении миокарда дуга сегмента ST направлена в сторону смещения, что отличает ее от многих других состояний, при которых дуга направлена к изолинии (гипертрофия желудочков, блокада ножек пучка Гиса и др.).

Зубец T при повреждении может быть разной формы и размеров, что зависит от выраженности сопутствующей ишемии. Повреждение тоже не может существовать долго и переходит в ишемию или в некроз.

НЕКРОЗ: гибель миокарда. Погибший миокард не способен деполяризоваться, поэтому мертвые клетки не могут формировать зубец R в желудочковом комплексе QRS. По этой причине при трансмуральном инфаркте (гибель миокарда на некотором участке по всей толщине сердечной стенки) в этом ЭКГ-отведении зубца R вообще нету, и формируется желудочковый комплекс типа QS.

Если некроз затронул только часть стенки миокарда, формируется комплекс типа QrS, в котором зубец R уменьшен, а зубец Q увеличен по сравнению с нормой. В норме зубцы Q и R должны подчиняться ряду правил, например:

• зубец Q должен всегда присутствовать в V4-V6.
• ширина зубца Q не должна превышать 0.03 с, а его амплитуда НЕ должна превышать 1/4 амплитуды зубца R в этом отведении.
• зубец R должен нарастать по амплитуде с V1 по V4 (т.е. в каждом последующем отведении с V1 по V4 зубец R должен выть выше, чем в предыдущем).
• в V1 в норме зубец r может отсутствовать, тогда желудочковый комплекс имеет вид QS. У людей до 30 лет комплекс QS в норме изредка может быть в V1-V2, а у детей - даже в V1-V3, хотя это всегда подозрительно на инфаркт передней части межжелудочковой перегородки.

Диагностика у больных с блокадами ветвей пучка Гиса

Наличие блокады правой ножки не препятствует выявлению крупноочаговых изменений. А у больных с блокадой левой ножки ЭКГ-диагностика инфаркта очень трудна. Предложено множество ЭКГ-признаков крупноочаговых изменений на фоне блокады левой ножки. При диагностике острого ИМ наиболее информативными из них являются:

1. Появление зубца Q (особенно патологического зубца Q) не менее чем в двух отведениях из отведений aVL, I, v5, v6.
2. Уменьшение зубца R от отведения V1 к V4.
3. Зазубренность восходящего колена зубца S (признак Кабрера) не менее чем в двух отведениях от V3 до V5.
4. Конкордантное смещение сегмента ST в двух и более смежных отведениях.

При выявлении любого из этих признаков вероятность инфаркта 90-100 %, однако эти изменения отмечаются только у 20-30 % больных с ИМ на фоне блокады левой ножки (изменения сегмента ST и зубца Т в динамике наблюдаются у 50 %). Поэтому отсутствие каких-либо изменений ЭКГ у больного с блокадой левой ножки ни в коем случае не исключает возможности инфаркта.

Для точного диагноза необходимо определение активности кардиоспецифических ферментов или тропонина Т. Примерно такие же принципы диагностики ИМ у больных с синдромом предвозбуждения желудочков, у больных с имплантированным кардиостимулятором (постоянная стимуляция желудочков).

У больных с блокадой левой передней ветви признаками крупноочаговых изменений нижней локализации являются:

1. Регистрация во II отведении комплексов типа QS, qrS и rS (зубец r
2. Зубец R во II отведении меньше, чем в III отведении.

Наличие блокады левой задней ветви, как правило, не затрудняет выявление крупноочаговых изменений.

Трансмуральный инфаркт ЭКГ

Стадию трансмурального инфаркта специалисты делят на 4 этапа:

• Острейшую стадию, которая длится от минуты до нескольких часов;
• Острую стадию, которая длится от часа до двух недель;
• Неострую стадию, которая длится от двух недель до двух месяцев;
• Рубцовую стадию, которая наступает по истечении двух месяцев.

Трансмуральный инфаркт относится к острой стадии. По ЭКГ его определить можно по подымающемуся зубцу «ST» к «Т», который находится в отрицательном положении. На последней стадии трансмурального инфаркта происходит формирование зубца Q. Сегмент «ST» сохраняется на показателях приборов от двух суток до четырех недель.

Если при повторном обследовании у больного продолжается подъем сегмента «ST», то это говорит о том, что у него развивается аневризма левого желудочка. Таким образом, трансмуральный инфаркт характеризуется наличием зубца Q, движением «ST» в сторону изолинии и зубца «Т», расширяющегося в отрицательной зоне.

Инфаркт задних областей желудочка достаточно сложно диагностировать при помощи ЭКГ. В медицинской практике около 50% случаев диагностика не показывает проблемы с задними областями желудочка. Задняя стенка желудочка делится на такие части:

• Диафрагмальный отдел, где находятся задние стеночки, прилегающие к диафрагме. Ишемия в этой части вызывает нижний инфаркт (заднедиафрагмальный инфаркт).
• Базальный отдел (верхние стеночки), прилегающие к сердцу. Ишемия сердца в этой части называется заднебазальным инфарктом.

Нижний инфаркт возникает в результате закупоривания правой коронарной артерии. Осложнения характеризуются поражением отделения межжелудочковой перегородки и задней стенки.

При нижнем инфаркте показатели ЭКГ меняются следующим образом:

• Третий зубец Q становится большим за третий зубец R на 3 мм.
• Рубцовая стадия инфаркта характеризуется уменьшением зубца Q до половины R (VF).
• Диагностируется расширение третьего зубца Q до 2 мм.
• При заднем инфаркте второй зубец Q возвышается над первым Q (у здорового человека эти показатели обратные).

Стоит отметить, что наличие зубца Q в одном из отведений – это еще не гарантия заднего инфаркта. Он может пропадать и появляется при интенсивном дыхании человека. Поэтому для диагностирования заднего инфаркта проводить ЭКГ несколько раз.

Сложность заключается в следующем:

1. Лишний вес пациента может повлиять на проведение сердечного тока.
2. Определить новые рубцы инфаркта миокарда тяжело, если уже на сердце рубцовое изменение.
3. Нарушенная проводимость полной блокады, в этом случае тяжело диагностировать ишемию.
4. Застывшие сердечные аневризмы не фиксируют новую динамику.

Современная медицина и новые аппараты ЭКГ в состоянии легко проводить расчеты (это происходит автоматически). С помощью холтеровского мониторирования можно фиксировать работу сердца на протяжении суток.

В современных палатах стоит кардиомониторное наблюдение и имеет звуковой сигнал тревоги, это позволяет врачами замечать измененные сердечные сокращения. Окончательный диагноз ставится специалистом по результатам электрокардиограммы, клинических проявлений.

ЭКГ при инфаркте миокарда отображает стадии и возможные осложнения в сердце. С помощью этого исследования определяют размеры ишемии, глубину и расположение. Причиной инфаркта является ишемия (недостаточное кровоснабжение сердца).

Мучает какая-то проблема? Введите в форму "Симптом" или "Название болезни" нажмите Enter и вы узнаете все лечении данной проблемы или болезни.

Сайт предоставляет справочную информацию. Адекватная диагностика и лечение болезни возможны под наблюдением добросовестного врача. У любых препаратов есть противопоказания. Необходима консультация специалиста, а также подробное изучение инструкции! .

Инфарктом миокарда называют отмирание сердечной мышцы, в результате она перестает работать.

Локализация очагов ишемии на ЭКГ

ЭКГ диагностика позволяет определить локализацию очага ишемии. Например, он может проявляться в стенках левого желудочка, на передних стенках, перегородках или боковых стенках.

Реже всего он встречается в правом желудочке, поэтому для его определения специалисты используют грудные отведения в диагностике.

Локализация инфаркта по ЭКГ:

• Передний — поражается артерия LAP. Индикаторы: V1-V4. Отведения: II, III, aVF.
• Задний — поражается артерия RCA. Индикаторы: II, III, aVF. Отведения: I, aVF.
• Боковой — поражается артерия Circunflex. Индикаторы: I, aVL, V5. Отведения: VI.
• Базальный — поражается артерия RCA. Индикаторы: отсутствуют. Отведения V1,V2.
• Перегородочный — поражается артерия Septal performan. Индикаторы: V1,V2, QS. Отведения: отсутствуют.

Что такое ишемия сердца

Инфаркт миокарда, или острая ишемия сердечной мышцы, ежегодно уносит миллионов жизней. Ишемия возникает из-за недостаточной доставки крови в сердце.

Отсутствие кровообращения в одном из отделов сердца больше 15 минут приводит к отмиранию этого участка.

В результате наступает некроз (отмирание) клеток сердца. Разрывы в кровеносных сосудах провоцируются тромбами — твердыми сгустками крови, которые забивают капилляр, вены и артерии.

Под сильным давлением поступающей крови происходит разрыв сосуда. Статистика отмечает, что больше половины людей погибает мгновенно, остальные 30% умирают в больницах. Выживает около 15-20% пострадавших.

Изменения и расшифровка результатов

Как выглядит ЭКГ знают все, как ее расшифровать — единицы.

Зубцы на ЭКГ обозначаются латинскими буквами: P, Q, R, S, T, U:

• Р — поляризация предсердий;
• Q, R, S — поляризация желудочков;
• Т — реполяризация желудочков;
• U — функционирование дистальных участков желудочка.

Зубцы, тянущиеся кверху, специалисты называют «положительными», а вниз — «негативными». У здорового человека Q, S всегда имеют негативный результат, а R — положительный.

Чтобы расшифровать ЭКГ проведите анализ интервалов изменения между зубцами и их составляющими. Анализ позволяет установить ритм и частоту сердцебиений.

Чем выше зубец, тем активнее работает сердце. Чем ниже — тем медленнее.

ЭКГ признаки инфаркта диагностируют по Q, S, T, R. Если сложить их показатели вместе, то получится что-то наподобие небольшого горбика, отдаленно напоминающего прогнувшуюся спину кошки. Гипертрофия левого желудочка определяется по R и S, где R вытягивается, а S отклоняется влево.

Блокада правой ножки Гиса диагностируется по R и S, где R уменьшается, а S расширяется. В случае блокады правой ножки Гиса происходит расширение обоих зубцов — R и S.

Видео

Стадии

Специалисты выделяют 4 стадии инфаркта миокарда по ЭКГ:

1. Самая острая стадия. Период развития: от 3 часов до 3 суток. О формирующемся некрозе говорит уменьшающаяся длина зубца R. Чем меньше его длина, тем больше вероятность некроза части сердца.

   О серьезных повреждениях сердца говорит подъем ST на 5 и более миллиметров. Показатели характеризуют ишемию сердца. Заканчивается смертью.

2. Острая стадия. Период развития: 2 — 3 недели. Характеризуется расширением зоны некроза и увеличением с последующим расширением Q. Показатели зубца Т стремятся до отметки «отрицательных» показателей, то есть он постепенно уменьшается.
3. Неострая стадия. Период развития: от 3 месяцев до полугода. Характеризуется удлиненным зубцом T. Чем острее стадия, тем он длиннее. На второй стадии заболевания его длина стабилизируется на несколько недель, затем «Т» стремится в обратную сторону, становясь положительным.
4. Рубцовая стадия считается конечной стадией, в результате которой создается рубец. Его наличие определяется по рубцу Q. Рубец остается на своем месте до последнего удара сердца. Рубцы могут затягиваться или увеличиваться.

   Активность рубца определяется по зубцу «Т». При увеличении в размерах рубца происходит его движение в положительную сторону, при уменьшении — в негативную сторону. Если же рубец не проявляет своей активности, то показатель «Т» постепенно сглаживается.

Трансмуральный инфаркт ЭКГ

Стадию трансмурального инфаркта специалисты делят на 4 этапа:

• Острейшую стадию, которая длится от минуты до нескольких часов;
• Острую стадию, которая длится от часа до 2 недель;
• Неострую стадию, которая длится от 2 недель до 2 месяцев;
• Рубцовую стадию, которая наступает по истечении 2 месяцев.

Трансмуральный инфаркт относится к острой стадии. По ЭКГ его определить можно по подымающемуся зубцу «ST» к «Т», находящийся в отрицательном положении. На последней стадии его происходит формирование Q. Сегмент «ST» сохраняется на показателях приборов от 2 суток до 4 недель.

Если при повторном обследовании у больного продолжается подъем сегмента «ST», значит у него развивается аневризма левого желудочка.

При трансмуральном инфаркте обнаруживается зубец Q, «ST» движется в сторону изолинии, «Т» расширяется в отрицательной зоне.
