Отведение V 1 определяет электрическое напряжение с помощью электрода, помещённого справа от грудины в четвёртое межреберье (см. раздел « »).

Как выглядит комплекс QRS в этих отведениях?

Рис. 4-6. Первая стадия деполяризации желудочков происходит с левой части межжелудочковой перегородки направо (стрелка) — А; вторая стадия [деполяризация желудочков (стрелка проходит через электрически преобладающий ЛЖ)] — Б. Обе стадии отражены на электрокардиограмме комплексом rS в правых грудных (V 1) и qR — в левых грудных (V 6) отведениях.

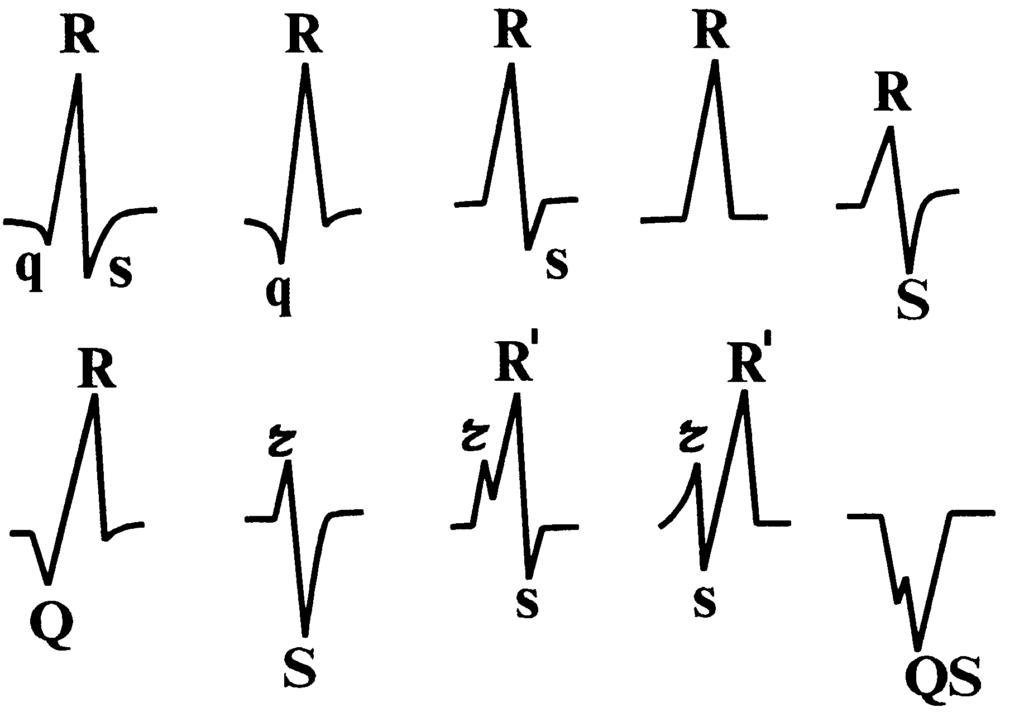

Итак, в отведении V 1 имеет вид rS. Небольшой начальный зубец г соответствует распространению возбуждения межжелудочковой перегородки слева направо. Этот зубец иногда называют перегородочным r. Отрицательный зубец S отражает распространение возбуждения желудочков в течение II стадии к левому желудочку, имеющему более высокий электрический потенциал, чем правый. Наоборот, в отведении V 6 возбуждению перегородки и желудочков соответствует комплекс qR. Зубец q отражает возбуждение перегородки, направленное слева направо от отведения V 6 . Положительный зубец R соответствует распространению возбуждения влево через ЛЖ.

Ещё раз необходимо подчеркнуть, что один и тот же процесс — деполяризация предсердий или желудочков — обусловливает образование зубцов различной формы в разных отведениях, поскольку их пространственное расположение различается.

Что происходит между отведениями V 1 и V 6 ?

При движении вдоль грудной клетки (в направлении электрически преобладающего левого желудочка) наблюдают относительное увеличение зубца R и относительное уменьшение зубца S . Увеличение высоты зубца R , который обычно достигает наибольшей величины в отведениях V 4 или V 5 , называют нормальным нарастанием зубца R .

Рис. 4-7 Зубцы R в норме становятся относительно выше в левых грудных отведениях, начиная с отведения V 3 . А — переходная зона в отведении V 3 ; Б — замедленное нарастание высоты зубца R с переходной зоной в отведении V 5 ; В переходной зоны в отведение V 2 .

В определённый момент, обычно в отведении V 3 или V 4 , зубцы R и S становятся одинаковыми по величине. Точку, где амплитуды зубцов R и S равны, называют переходной зоной (). Иногда на нормальных ЭКГ переходная зона может быть уже в отведении V 2 (смещение переходной зоны вправо). В других случаях переходная зона может быть смещена к отведениям V 5 и V 6 (смещение переходной зоны влево).

Рис. 4-8. Переходная зона расположена в отведении V 4 ; в отведении V 1 — нормальный перегородочный зубец г (часть комплекса rS); в отведении V 6 — нормальный перегородочный зубец q (часть комплекса qR).

Обратите внимание на комплекс rS в отведении V 1 и qR в отведении V 6 . Зубец R постепенно нарастает по направлению к левым грудным отведениям. Переходная зона, где зубцы R и S равны, находится в отведении V 4 . В норме в грудных отведениях зубец R не должен чрезмерно нарастать от отведения V 1 к отведению V 6 . Однако важное значение имеет его относительное увеличение. Например, на комплексы в отведениях V 2 и V 3 практически одинаковы, а зубец R в отведении V 5 выше, чем в отведении V 6 .

Итак, электрокардиограмма грудных отведений в норме имеет вид rS в отведении V 1 , а по направлению к левым грудным отведениям постепенно нарастает относительный размер зубца R и уменьшается амплитуда зубца S. В отведениях V 5 и V 6 комплекс QRS имеет вид qR. В норме в грудных отведениях возможны небольшие отклонения от вышеописанного. Например, иногда в отведении V 1 формируется комплекс QS , а не rS. В других случаях перегородочный зубец q левых грудных отведений отсутствует и в отведениях V 5 и V 6 виден зубец R , а не комплекс qR . На других электрокардиограммах в отведениях V 5 и V 6 может формироваться узкий комплекс qRs (например, в отведении V 4 на ). В отведении V 1 иногда может возникать узкий комплекс rSr".

Понятие о нормальном нарастании зубца R помогает различать нормальные и патологические электрокардиограммы . Например, представьте влияние инфаркта миокарда передней стенки левого желудочка на нормальное нарастание R . Результат инфаркта — гибель клеток миокарда и отсутствие нормальных положительных потенциалов (зубец R ). По этой причине один из основных признаков инфаркта миокарда передней стенки левого желудочка — отсутствие нормального нарастания зубца R в грудных отведениях .

Зная о нормальном нарастании зубца R в грудных отведениях, легче понять другие виды нарушений на электрокардиограмме, например гипертрофию левого или правого желудочка. Электрические потенциалы ЛЖ обычно преобладают над правым. Его деполяризация обусловливает формирование глубоких отрицательных зубцов S в правых грудных отведениях и высоких положительных зубцов R в левых грудных отведениях. При гипертрофии ЛЖ его электрические потенциалы увеличены, поэтому в левых грудных отведениях регистрируют очень высокие зубцы R, а в правых — очень глубокие зубцы S. При гипертрофии ПЖ его электрическая активность преобладает над активностью ЛЖ, с чем связано формирование высоких положительных зубцов R в правых грудных отведениях.

Своевременная диагностика заболевания значительно повышает шансы на выздоровление, снижает риск появления осложнений. Электрокардиография позволяет быстро оценить состояние сердца и к тому же не доставляет никакого дискомфорта пациенту. Именно поэтому данный тип диагностики используется в профилактических исследованиях.

Результаты исследований имеют немало нюансов, в которых разобраться может только специалист. Тем не менее, сделать какие-либо предположения может и обычный человек. Подробнее о значении зубцов и интервалов на ЭКГ – далее в статье.

Принцип снятия показаний

Перед тем как приступать к , нужно понять, как она снимается. Данное исследование направлено на фиксацию электрических процессов, происходящих в миокарде. Их всего два:

• деполяризация – возбуждение или сокращение миокарда;
• реполяризация – восстановление или расслабление миокарда.

От того, насколько правильно и размеренно по времени проходят эти процессы, можно судить о здоровье и состоянии сердечной мышцы.

Сам источник импульсов располагается в синусовом узле (правое предсердие), откуда распространяется по миокарду желудочков и предсердий. Период, когда происходят сокращения вышеназванных участков, называется систолой. Период отсутствия сигналов принято называть диастолой.

Именно эти импульсы и фиксирует электрокардиография – на их основе можно делать предположения относительно состояния сердца. Улавливая биоэлектрические потенциалы, специальная аппаратура записывает их на термочувствительную бумагу в виде своеобразного графика. Именно о том, из чего он состоит, и как в нем разобраться, и пойдет речь дальше.

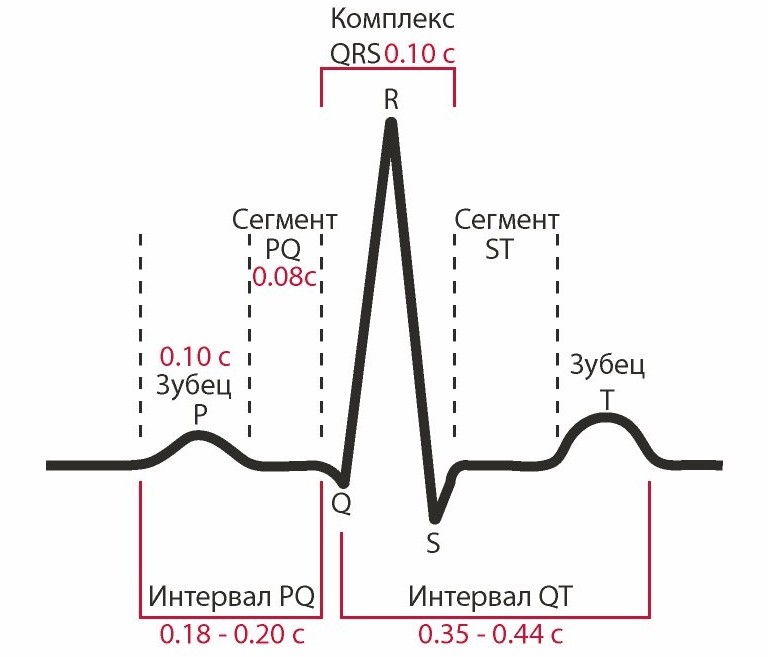

Зубцы и интервалы ЭКГ: первое знакомство

Каждый зубец на электрокардиограмме имеет свое обозначение. На самой термобумаге этих обозначений нет, так как они нужны только для обсуждения диагноза или записи в больничную карту пациента.

Расположение зубцов и интервалов

В список зубцов входят выпуклости и вогнутости, имеющие названия:

• Р – начало сокращений предсердий;
• Q, R, S – входят в одну группу, относятся к сокращению желудочков;
• Т – период расслабления желудочков;
• U – данный зубец регистрируется крайне редко.

Кроме этого, существует деление кардиограммы на сегменты и интервалы.

Прямая линия, разделяющая зубцы, называется сегментом (или изолинией). Их размер говорит о наличии задержки возбуждения какого-либо участка. При диагностике особое внимание уделяется P-Q и S-T сегментам.

Интервал включает в себя зубцы и сегменты. Продолжительность интервала тоже может сказать о многом. Наиболее значимы с точки зрения диагностики интервалы P-Q и Q-T.

Комплекс зубцов QRS: на что указывает

Одним из самых важных элементов кардиограммы считается комплекс зубцов QRS. Данный участок отражает процесс сокращения и расслабления миокарда желудочков. Сокращение затрагивает не только стенки органа, но и массивную перегородку между желудочками – нарушения на этом этапе могут сигнализировать о серьезных патологических изменениях.

Для справки стоит отметить, что заглавными буквами отмечаются зубцы более 5 мм высотой, а те, что ниже, – строчными. Если зубец представлен в нескольких экземплярах в рамках одного комплекса, его близнецы обозначаются той же буквой, но с добавлением штрихов.

Важно! Если в комплексе нет положительных (направленных вверх) зубцов, комплекс носит название QS.

Каждый из зубцов имеет сое значение:

• Q – деполяризация перегородки между желудочками;
• R – деполяризация остального миокарда;
• S – деполяризация базальных отделов перегородки.

Важно! Инфаркт миокарда провоцирует появление широкого и глубокого зубца Q, поэтому на него стоит обратить особое внимание.

Значение зубцов: подробное рассмотрение

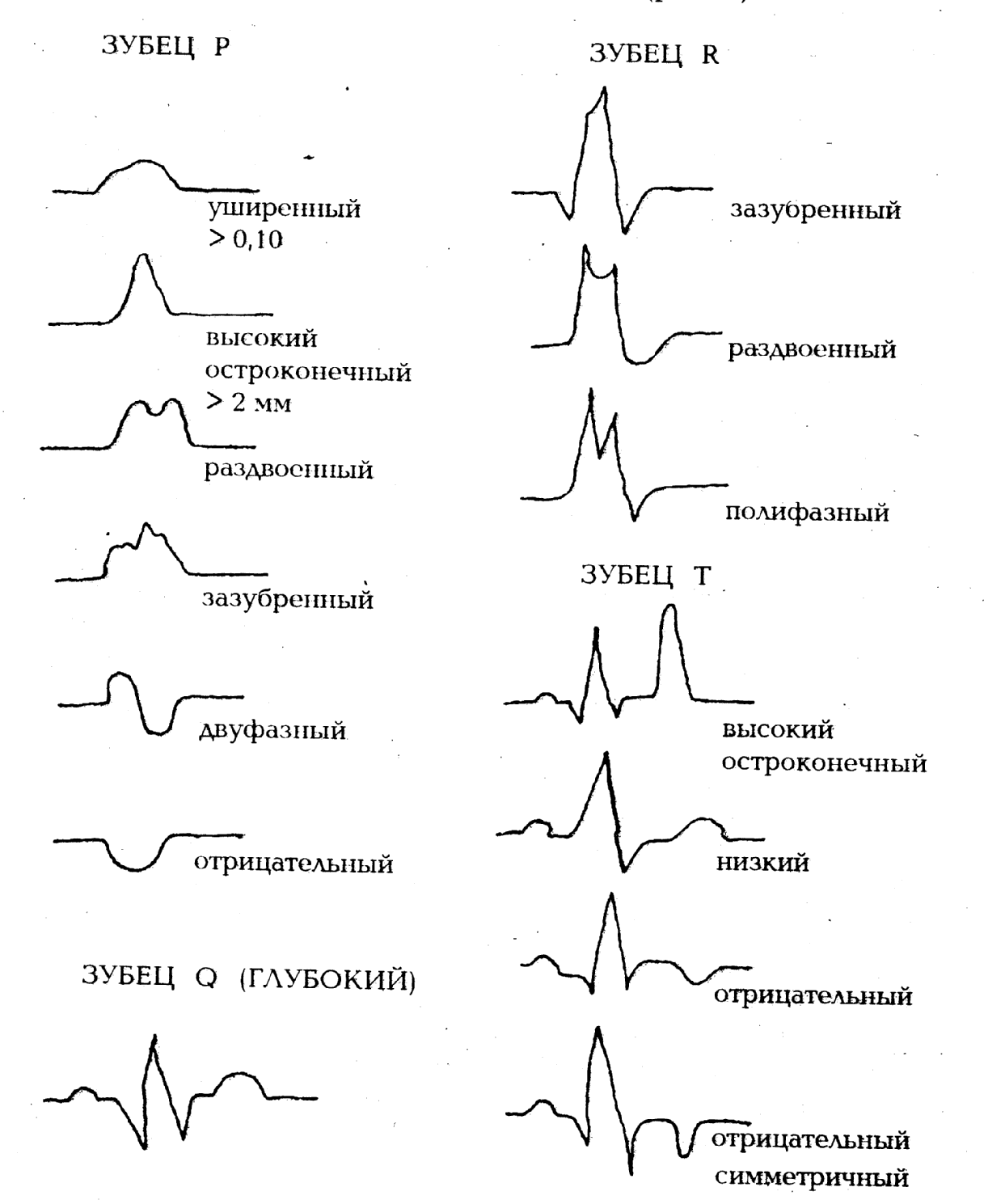

При анализе кардиограммы стоит смотреть не только на интервалы и присутствие того или иного зубца, но и на их высоту, продолжительность. Нормальная амплитуда позволяет говорить о корректном функционировании органа, тогда как нарушение в большую или меньшую сторону – прямой сигнал о неполадках.

Зубцы на ЭКГ в норме:

1. P. Ширина не больше 0,11 с., высота зависит от возраста, но в среднем не более 2 мм. Отклонение от данных значений сигнализирует о гипертрофии предсердий.
2. Q. Ширина не более 0,04 с., высота не более 25% от зубца R. Углубление зубца отмечается при инфаркте миокарда или при выраженном ожирении.
3. R. Норма определяется по V5 и V6, где высота не должна быть более 2,6 мВ. При переходе с V5 на V6 амплитуда должна повышаться.
4. S. Особых норм нет, так как глубина зависит от многих факторов, вроде положения тела, возраста пациента и прочего. Тем не менее, слишком глубокий зубец – явный сигнал гипертрофии желудочков.
5. Т. Амплитуда не менее 1/7 от зубца R.

Иногда после зубца Т появляется волна U, но она не имеет никаких норм и редко учитывается при составлении диагноза.

Интервалы и сегменты: что нужно знать

Наравне с зубцами учитываются и промежутки между ними. Если на ЭКГ интервал или комплекс отклоняется от нормы – это явный сигнал к проведению дополнительных обследований.

Комплексы и интервалы на ЭКГ в норме должны быть такими:

• QRS – комплекс QRS должен быть не больше 0,07-0,11 с., расширение комплекса считается патологией.
• PQ – интервал по длительности около 0,12 мс., но не более 0,21 с.
• QT – интервал, чья ширина зависит от частоты сердечных сокращений.
• ST-сегмент – располагается прямо на изоэлектрической линии.

Стоит помнить, что удлинение интервала PQ провоцируют АВ-блокады.

Важно! ST-сегмент может быть чуть выше изоэлектрической линии в отведениях V1 и V2!

Правильная оценка кардиограммы помогает поставить максимально точный диагноз, поэтому нужно обязательно показать результаты врачу-кардиологу. Только он правильно истолкует значение всех зубцов и интервалов. Человеку без должного образования сложно правильно оценить полученные данные.

Чтение ЭКГ: описание

Для записи электрической активности сердца электроды крепятся на грудь, руки и ноги. Такое расположение фиксирует распространение электрических импульсов по телу. Именно эти разряды и их пути следования являются сердечными отведениями. Грудные отведения начинаются с буквы V и имеют нумерацию от 1 до 6. На ЭКГ в норме представлены шесть стандартных отведений:

• I – первое;
• II – второе;
• III – третье;
• AVL – аналог I;
• AVF – аналог III;
• AVR – зеркальное отображение.

Чтобы получить интересующую информацию, нужно замерить некоторые интервалы и сегменты на имеющейся ЭКГ. Алгоритм изучения кардиограммы следующий:

1. На I, II или III отведении нужно выбрать самый высокий зубец R и измерить расстояние между двумя последующими зубцами (фактически, два промежутка R-R-R). Полученное число в миллиметрах разделить на два. Если под рукой нет линейки, то сторона большой клетки на бумаге равна 5 мм (1 секунда), а клеток внутри неё – по 1 мм (0,02 секунды).
2. Регулярность сердечного ритма определяется по промежуткам между зубцами R.
3. Сделать замеры каждого зубца и интервала, сравнить их с нормами (в данной статье они описаны выше).

Важно! Обратите внимание: на ленте указана скорость – 25 или 50 мм/с! Этот параметр важен для подсчета ЧСС. Современная аппаратура автоматически указывается частоту сокращений, но некоторые больницы до сих пор используют устаревшие модели.

1. Для 25 мм/с: 60/(интервал R-R × 0,04), где интервал указан в мм или же 300/(среднее количества клеточек на интервале R-R).
2. Для 50 мм/с: 60/(интервал R-R × 0,02), где интервал указан в мм или же 600/(среднее количества клеточек на интервале R-R).

Важно! Дополнительные отведения не используются при анализе, так как они дублируют стандартные.

Важно помнить, что даже если на ЭКГ и интервалы, и зубцы кажутся нормальными, все равно нужно отнести результаты кардиологу. Опытный врач заметит первые признаки зарождающихся неполадок и вовремя отправит пациента на дообследование.

В целом ЭКГ – это информативное исследование, которое способно внести ясность в текущее состояние больного. Несмотря на простоту расшифровки и существующие нормы, консультация кардиолога обязательна. Многие погрешности в кардиограмме провоцируются другими заболеваниями, психологическим состоянием или возрастом. Чтобы избежать ошибочных выводов и неправильного лечения, диагноз и курс лечения должен назначать исключительно профильный врач.

Самостоятельный анализ ЭКГ допустим для нетерпеливых людей или тех, кто интересуется динамикой своего состояния. Понимание отображенного на ленте позволяет достигнуть некоторого психологического комфорта.

Нормальная электрокардиограмма

Любая ЭКГ состоит из нескольких зубцов, сегментов и интервалов, отражающих сложный процесс распространения волны возбуждения по сердцу.

Форма электрокардиографических комплексов и величина зубцов различны в разных отведениях и определяются величиной и направлением проекции моментных векторов ЭДС сердца на ось того или иного отведения. Если проекция моментного вектора направлена в сторону положительного электрода данного отведения, на ЭКГ регистрируется отклонение вверх от изолинии – положительные зубцы. Если проекция вектора обращена в сторону отрицательного электрода, на ЭКГ фиксируется отклонение вниз от изолинии – отрицательные зубцы. В случае, когда моментный вектор перпендикулярен оси отведения, его проекция на эту ось равна нулю и на ЭКГ не регистрируется отклонения от изолинии. Если же в течение цикла возбуждения вектор меняет свое направление по отношению к полюсам оси отведений, то зубец становится двухфазным.

Сегменты и зубцы нормальной ЭКГ.

Зубец Р.

Зубец Р отражает процесс деполяризации правого и левого предсердий. У здорового человека в отведениях I, II, aVF, V-Vзубец P всегда положительный, в отведениях III и aVL, V он может быть положительным, двухфазным или (редко) отрицательным, а в отведении aVR зубец P всегда отрицательный. В отведениях I и II зубец Р имеет максимальную амплитуду. Продолжительность зубца Р не превышает 0,1с, а его амплитуда – 1,5-2,5 мм.

Интервал Р-Q(R).

Интервал Р-Q(R)отражает продолжительность атриовентрикулярного проведения, т.е. время распространения возбуждения по предсердиям, АВ-узлу, пучку Гиса и его разветвлениям. Длительность его 0,12-0,20с и у здорового человека зависит в основном от частоты сердечных сокращений: чем выше частота сердечных сокращений, тем короче интервал Р-Q(R).

Желудочковый комплекс QRST.

Желудочковый комплекс QRST отражает сложный процесс распространения (комплекс QRS) и угасания (сегмент RS – T и зубец T) возбуждения по миокарду желудочков.

Зубец Q.

Зубец Q в норме может быть зарегистрирован во всех стандартных и усиленных однополюсных отведениях от конечностей и в грудных отведениях V-V. Амплитуда нормального зубца Q во всех отведениях, кроме aVR, не превышает высоты зубца R, а его продолжительность – 0,03с. В отведении aVR у здорового человека может быть зафиксирован глубокий и широкий зубец Q или даже комплекс QS.

Зубец R.

В норме зубец R может регистрироваться во всех стандартных и усиленных отведениях от конечностей. В отведении aVR зубец R нередко плохо выражен или отсутствует вообще. В грудных отведениях амплитуда зубца R постепенно увеличивается от V к V, а затем несколько уменьшается в V и V. Иногда зубец rможет отсутствовать. Зубец

R отражает распространение возбуждения по межжелудочковой перегородке, а зубец R - по мышце левого и правого желудочков. Интервал внутреннего отклонения в отведении V не превышает 0,03с, а в отведении V - 0,05с.

Зубец S.

У здорового человека амплитуда зубца S в различных электрокардиографических отведениях колеблется в больших пределах, не превышая 20мм. При нормальном положении сердца в грудной клетке в отведениях от конечностей амплитуда S мала, кроме отведения aVR. В грудных отведениях зубец S постепенно уменьшается от V, V до V, а в отведениях V, V имеет малую амплитуду или отсутствует совсем. Равенство зубцов R и S в грудных отведениях («переходная зона») обычно регистрируется в отведении V или (реже) между V и V или V и V.

Максимальная продолжительность желудочкового комплекса не превышает 0,10с (чаще 0,07-0,09с).

Сегмент RS-T.

Сегмент RS-T у здорового человека в отведениях от конечностей расположен на изолинии (0,5мм). В норме в грудных отведениях V- V может наблюдаться небольшое смещение сегмента RS-T вверх от изолинии (не более 2мм), а в отведениях V - вниз (не более 0,5мм).

Зубец T.

В норме зубец Т всегда положительный в отведениях I, II, aVF, V- V, причем T>T, а T>T. В отведениях III, aVL и V зубец Т может быть положительным, двухфазным или отрицательным. В отведении aVR зубец Т в норме всегда отрицательный.

Интервал Q-T(QRST)

Интервал Q-T называют электрической систолой желудочков. Его продолжительность зависит в первую очередь от числа сердечных сокращений: чем выше частота ритма, тем короче должный интервал Q-T. Нормальная продолжительность интервала Q-T определяется по формуле Базетта: Q-T=K, где К – коэффициент, равный 0,37 для мужчин и 0,40 для женщин; R-R – длительность одного сердечного цикла.

Анализ электрокардиограммы.

Анализ любой ЭКГ следует начать с проверки правильности техники её регистрации. Во-первых, необходимо обратить внимание на наличие разнообразных помех. Помехи, возникающие при регистрации ЭКГ:

а - наводные токи - сетевая наводка в виде правильных колебаний с частотой 50 Гц;

б - "плавание” (дрейф) изолинии в результате плохого контакта электрода с кожей;

в - наводка, обусловленная мышечным тремором (видны неправильные частые колебания).

Помехи, возникающие при регистрации ЭКГ

Во-вторых, необходимо проверить амплитуду контрольного милливольта, которая должна соответствовать 10мм.

В-третьих, следует оценить скорость движения бумаги во время регистрации ЭКГ. При записи ЭКГ со скоростью 50мм с 1мм на бумажной ленте соответствует отрезку времени 0,02с, 5мм – 0,1с, 10мм – 0,2с, 50мм – 1,0с.

I.Анализ сердечного ритма и проводимости:

1) оценка регулярности сердечных сокращений;

2) подсчёт числа сердечных сокращений;

3) определение источника возбуждения;

4) оценка функции проводимости.

II. Определение поворотов сердца вокруг переднезадней, продольной и поперечной осей:

1) определение положения электрической оси сердца во фронтальной плоскости;

2) определение поворотов сердца вокруг продольной оси;

3) определение поворотов сердца вокруг поперечной оси.

III. Анализ предсердного зубца Р.

IV. Анализ желудочкового комплекса QRST:

1) анализ комплекса QRS,

2) анализ сегмента RS-T,

3) анализ интервала Q-T.

V. Электрокардиографическое заключение.

I.1) Регулярность сердечных сокращений оценивается при сравнении продолжительности интервалов R-R между последовательно зарегистрированными сердечными циклами. Интервал R-R обычно измеряется между вершинами зубцов R. Регулярный, или правильный, ритм сердца диагностируется, если продолжительность измеренных R-R одинакова и разброс полученных величин не превышает 10% от средней продолжительности R-R. В остальных случаях ритм считается неправильным (нерегулярным), что может наблюдаться при экстрасистолии, мерцательной аритмии, синусовой аритмии и т.д.

2) При правильном ритме частоту сердечных сокращений (ЧСС) определяют по формуле: ЧСС=.

При неправильном ритме ЭКГ в одном из отведений (наиболее часто во II стандартном отведении) записывается дольше, чем обычно, например в течении 3-4с. Затем подсчитывается число комплексов QRS, зарегистрированных за 3с, и полученный результат умножают на 20.

У здорового человека в покое ЧСС составляет от 60 до 90 в минуту. Повышение ЧСС называют тахикардией, а урежение – брадикардией.

Оценка регулярности ритма и частоты сердечных сокращений:

а) правильный ритм; б), в) неправильный ритм

3) Для определения источника возбуждения (водителя ритма) необходимл оценить ход возбуждения по предсердиям и установить отношение зубцов R к желудочковым комплексам QRS.

Синусовый ритм характеризуется: наличием во II стандартном отведении положительных зубцов H, предшествующих каждому комплексу QRS; постоянной одинаковой формой всех зубцов P в одном и том же отведении.

При отсутствии этих признаков диагностируют различные варианты несинусового ритма.

Предсердный ритм (из нижних отделов предсердий) характеризуется наличием отрицательных зубцов P, P и следующих за ними неизменных комплексов QRS.

Ритм из АВ-соединения характеризуются: отсутствием на ЭКГ зубца P, сливающегося с обычным неизмененным комплексом QRS либо наличием отрицательных зубцов P, расположенных после обычных неизмененных комплексов QRS.

Желудочковый (идиовентрикулярный) ритм характеризуется: медленным желудочковым ритмом (менее 40 ударов в минуту); наличием расширенных и деформированных комплексов QRS; отсутствием закономерной связи комплексов QRS и зубцов P.

4) Для грубой предварительной оценки функции проводимости необходимо измерить длительность зубца P, продолжительность интервала P-Q(R) и общую длительность желудочкового комплекса QRS. Увеличение длительности указанных зубцов и интервалов указывает на замедление проведения в соответствующем отделе проводящей системы сердца.

II. Определение положения электрической оси сердца. Различают следующие варианты положения электрической оси сердца:

Шестиосевая система Бейли.

а) Определение угла графическим методом. Вычисляют алгебраическую сумму амплитуд зубцов комплекса QRS влюбых двух отведениях от конечностей (обычно используют I и III стандартные отведения), оси которых расположены во фронтальной плоскости. Положительная или отрицательная величина алгебраической суммы в произвольно выбранном масштабе откладывается на положительную или отрицательную часть оси соответствующего отведения в шестиосевой системе координат Бейли. Эти величины представляют собой проекции искомой электрической оси сердца на оси I и III стандартных отведений. Из концов этих проекций восстанавливают перпендикуляры к осям отведений. Точка пересечения перпендикуляров соединяется с центром системы. Эта линия и является электрической осью сердца.

б) Визуальное определение угла. Позволяет быстро оценить угол с точностью до 10°. Метод основан на двух принципах:

1. Максимальное положительное значение алгебраической суммы зубцов комплекса QRS наблюдается в том отведении, ось которого приблизительно совпадает с расположением электрической оси сердца, параллельна ей.

2. Комплекс типа RS, где алгебраическая сумма зубцов равна нулю (R=S или R=Q+S), записывается в том отведении, ось которого перпендикулярна электрической оси сердца.

При нормальном положении электрической оси сердца: RRR; в отведениях III и aVL зубцы R и S примерно равны друг другу.

При горизонтальном положении или отклонении электрической оси сердца влево: высокие зубцы R фиксируются в отведениях I и aVL, причем R>R>R; глубокий зубец S регистрируется в отведении III.

При вертикальном положении или отклонении электрической оси сердца вправо: высокие зубцы R регистрируются в отведениях III и aVF, причем R R> R; глубокие зубцы S регистрируются в отведениях I и aV

III. Анализ зубца P включает: 1) измерение амплитуды зубца Р; 2) измерение длительности зубца Р; 3) определение полярности зубца Р; 4) определение формы зубца Р.

IV.1) Анализ комплекса QRS включает: а) оценку зубца Q: амплитуда и сравнение с амплитудой R, продолжительность; б) оценка зубца R: амплитуда, сопоставление её с амплитудой Q или S в том же отведении и с R в других отведениях; продолжительность интервала внутреннего отклонения в отведениях V и V; возможное расщепление зубца или появление дополнительного; в) оценка зубца S: амплитуда, сопоставление её с амплитудой R; возможное уширение, зазубренность или расщепление зубца.

2) При анализе сегмента RS-T необходимо: найти точку соединения j; измерить её отклонение (+–) от изолинии; измерить величину смещения сегмента RS-T то изолинии вверх или вниз в точке, отстоящей от точки j вправо на 0,05-0,08с; определить форму возможного смещения сегмента RS-T: горизонтальное, косонисходящее, косовосходящее.

3) При анализе зубца Т следует: определить полярность Т, оценить его форму, измерить амплитуду.

4) Анализ интервала Q-T : измерение продолжительности.

V. Электрокардиографическое заключение:

1) источник ритма сердца;

2) регулярность ритма сердца;

4) положение электрической оси сердца;

5) наличие четырех электрокардиографических синдромов: а) нарушений ритма сердца; б) нарушений проводимости; в) гипертрофии миокарда желудочков и предсердий или их острых перегрузок; г) повреждений миокарда (ишемии, дистрофии, некрозов, рубцов).

Электрокардиограмма при нарушениях ритма сердца

1. Нарушения автоматизма СА-узла (номотопные аритмии)

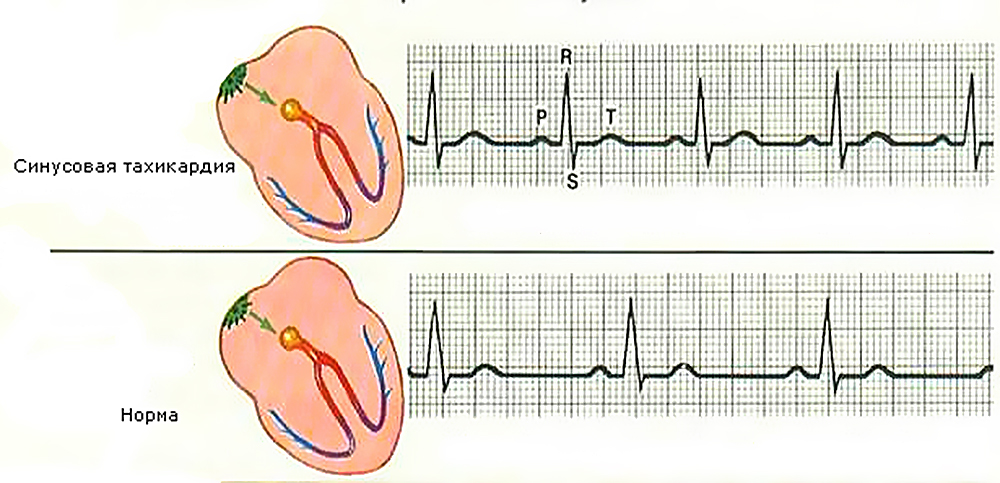

1) Синусовая тахикардия: увеличение числа сердечных сокращений до 90-160(180) в минуту (укорочение интервалов R-R); сохранение правильного синусового ритма (правильное чередование зубца Р и комплекса QRST во всех циклах и положительный зубец P).

2) Синусовая брадикардия: уменьшение числа сердечных сокращений до 59-40 в минуту (увеличение длительности интервалов R-R); сохранение правильного синусового ритма.

3) Синусовая аритмия: колебания продолжительности интервалов R-R, превыщающие 0,15с и связанные с фазами дыхания; сохранение всех электрокардиографических признаков синусового ритма (чередование зубца Р и комплекса QRS-T).

4) Синдром слабости синоатриального узла: стойкая синусовая брадикардия; периодическое появление эктопических (несинусовых) ритмов; наличие СА-блокады; синдром брадикардии-тахикардии.

а) ЭКГ здорового человека; б) синусовая брадикардия; в) синусовая аритмия

2. Экстрасистолия.

1) Предсердная экстрасистолия: преждевременное внеочередное появление зубца Р′ и следующего за ним комплекса QRST′; деформация или изменение полярности зубца Р′ экстрасистолы; наличие неизмененного экстрасистолического желудочкового комплекса QRST′, похожего по форме на обычные нормальные комплексы; наличие после предсердной экстрасистолы неполной компенсаторной паузы.

Предсердная экстрасистолия (II стандартное отведение):а) из верхних отделов предсердий; б) из средних отделов предсердий; в) из нижних отделов предсердий; г) блокированная предсердная экстрасистолия.

2) Экстрасистолы из атриовентрикулярного соединения: преждевременное внеочередное появление на ЭКГ неизмененного желудочкового комплекса QRS′, похожего по форме на остальные комплексы QRST синусового происхождения; отрицательный зубец Р′ в отведениях II, III и aVF после экстрасистолического комплекса QRS′ или отсутствие зубца Р′ (слияние Р′ и QRS′); наличие неполной компенсаторной паузы.

3) Желудочковая экстрасистолия: преждевременное внеочередное появление на ЭКГ измененного желудочкового комплекса QRS′; значительное расширение и деформация экстрасистолического комплекса QRS′; расположение сегмента RS-T′ и зубца T′ экстрасистолы дискордантно направлению основного зубца комплекса QRS′; отсутствие перед желудочковой экстрасистолой зубца P; наличие в большинстве случаев после желудочковой экстрасистолы полной компенсаторной паузы.

а) левожелудочковая; б) правожелудочковая экстрасистолия

3. Пароксизмальная тахикардия.

1) Предсердная пароксизмальная тахикардия: внезапно начинающийся и также внезапно заканчивающийся приступ учащения сердечных сокращений до 140-250 в минуту при сохранении правильного ритма; наличие перед каждым желудочковым комплексом QRS′ сниженного, деформированного, двухфазного или отрицательного зубца Р; нормальные неизменённые желудочковые комплексы QRS; в некоторых случаях наблюдается ухудшение атриовентрикулярной проводимости с развитием атриовентрикулярной блокады I степени с периодическими выпадениями отдельных комплексов QRS′ (непостоянные признаки).

2) Пароксизмальная тахикардия из атриовентрикулярного соединения: внезапно начинающийся и также внезапно заканчивающийся приступ учащения сердечных сокращений до 140-220 в минуту при сохранении правильного ритма; наличие в отведениях II, III и aVF отрицательных зубцов Р′, расположенных позади комплексов QRS′ или сливающихся с ними и не регистрирующихся на ЭКГ; нормальные неизмененные желудочковые комплексы QRS′.

3) Желудочковая пароксизмальная тахикардия: внезапно начинающийся и также внезапно заканчивающийся приступ учащения сердечных сокращений до 140-220 в минуту при сохранении в большинстве случаев правильного ритма; деформация и расширение комплекса QRS более 0,12с с дискордантным расположением сегмента RS-T и зубца T; наличие атриовентрикулярной диссоциации, т.е. полного разобщения частого ритма желудочков и нормального ритма предсердий с изредка регистрирующимися одиночными нормальными неизмененными комплексами QRST синусового происхождения.

4. Трепетание предсердий: наличие на ЭКГ частых – до 200-400 в минуту – регулярных, похожих друг на друга предсердных волн F, имеющих характерную пилообразную форму (отведения II, III, aVF, V, V); в большинстве случаев правильный, регулярный желудочковый ритм с одинаковыми интервалами F-F; наличие нормальных неизмененных желудочковых комплексов, каждому из которых предшествует определённое количество предсердных волн F (2:1, 3:1, 4:1 и т.д.).

5. Мерцание (фибрилляция) предсердий: отсутствие во всех отведениях зубца Р; наличие на протяжении всего сердечного цикла беспорядочных волн f , имеющих различную форму и амплитуду; волны f лучше регистрируются в отведениях V, V, II, III и aVF; нерегулярность желудочковых комплексов QRS – неправильный желудочковый ритм; наличие комплексов QRS, имеющих в большинстве случаев нормальный неизменённый вид.

а) крупноволнистая форма; б) мелковолнистая форма.

6. Трепетание желудочков: частые (до 200-300 в минуту) регулярные и одинаковые по форме и амплитуде волны трепетания, напоминающие синусоидальную кривую.

7. Мерцание (фибрилляция) желудочков: частые (от 200 до 500 в минуту), но нерегулярные волны, отличающиеся друг от друга различной формой и амплитудой.

Электрокардиограмма при нарушениях функции проводимости.

1. Синоатриальная блокада: периодические выпадения отдельных сердечных циклов; увеличение в момент выпадения сердечных циклов паузы между двумя соседними зубцами P или R почти в 2 раза (реже в 3 или 4 раза) по сравнению с обычными интервалами P-P или R-R.

2.Внутрипредсердная блокада: увеличение продолжительности зубца Р более 0,11с; расщепление зубца Р.

3. Атриовентрикулярные блокады.

1) I степени: увеличение продолжительности интервала P-Q(R) более 0,20с.

а) предсердная форма: расширение и расщепление зубца Р; QRS нормальной формы.

б) узловая форма: удлинение сегмента P-Q(R).

в) дистальная (трёхпучковая) форма: выраженная деформация QRS.

2) II степени: выпадение отдельных желудочковых комплексов QRST.

а) тип Мобитца I: постепенное удлинение интервала P-Q(R) с последующим выпадением QRST. После удлинённой паузы – вновь нормальный или слегка удлинённый P-Q(R), после чего весь цикл повторяется.

б) тип Мобитца II: выпадение QRST не сопровождается постепенным удлинением P-Q(R), который остаётся постоянным.

в) тип Мобитца III (неполная АВ-блокада): выпадает либо каждый второй (2:1), либо два и более подряд желудочковых комплекса (блокада 3:1, 4:1 и т.д.).

3) III степени: полное разобщение предсердного и желудочкового ритмов и снижение числа желудочковых сокращений до 60-30 в минуту или меньше.

4. Блокада ножек и ветвей пучка Гиса.

1) Блокада правой ножки (ветви) пучка Гиса.

а) Полная блокада:наличие в правых грудных отведениях V (реже в отведениях от конечностей III и aVF) комплексов QRS типа rSR′ или rSR′, имеющих М-образный вид, причем R′ > r; наличие в левых грудных отведениях (V, V) и отведениях I, aVL уширенного, нередко зазубренного зубца S; увеличение длительности (ширины) комплекса QRS более 0,12с; наличие в отведении V (реже в III) депрессии сегмента RS-T с выпуклостью, обращенной вверх, и отрицательного или двухфазного (–+) ассиметричного зубца Т.

б) Неполная блокада: наличие в отведении V комплекса QRS типа rSr′ или rSR′, а в отведениях I и V - слегка уширенного зубца S; длительность комплекса QRS 0,09-0,11с.

2) Блокада левой передней ветви пучка Гиса: резкое отклонение электрической оси сердца влево (угол α –30°); QRS в отведениях I, aVL типа qR, III, aVF, II типа rS; общая длительность комплекса QRS 0,08-0,11с.

3) Блокада левой задней ветви пучка Гиса: резкое отклонение электрической оси сердца вправо (угол α120°); форма комплекса QRS в отведениях I и aVL типа rS, а в отведениях III, aVF - типа qR; продолжительность комплекса QRS в пределах 0,08-0,11с.

4) Блокада левой ножки пучка Гиса: в отведениях V, V, I, aVL уширенные деформированные желудочковые комплексы типа R с расщеплённой или широкой вершиной; в отведениях V, V, III, aVF уширенные деформированные желудочковые комплексы, имеющие вид QS или rS с расщеплённой или широкой вершиной зубца S; увеличение общей длительности комплекса QRS более 0,12с; наличие в отведениях V, V, I, aVL дискордантного по отношению к QRS смещения сегмента RS-T и отрицательных или двухфазных (–+) ассиметричных зубцов Т; отклонение электрической оси сердца влево наблюдается часто, но не всегда.

5) Блокада трёх ветвей пучка Гиса: атриовентрикулярная блокада I, II или III степени; блокада двух ветвей пучка Гиса.

Электрокардиограмма при гипертрофиях предсердий и желудочков.

1. Гипертрофия левого предсердия: раздвоение и увеличение амплитуды зубцов Р(Р-mitrale); увеличение амплитуды и продолжительности второй отрицательной (левопредсердной) фазы зубца Р в отведении V (реже V) или формирование отрицательного Р; отрицательный или двухфазный (+–) зубец Р (непостоянный признак); увеличение общей длительности (ширины) зубца Р – более 0,1с.

2. Гипертрофия правого предсердия: в отведениях II, III, aVF зубцы Р высокоамплитудные, с заострённой вершиной (Р-pulmonale); в отведениях V зубец Р (или по крайней мере его первая – правопредсердная фаза) положительный с заостренной вершиной (Р-pulmonale); в отведениях I, aVL, V зубец Р низкой амплитуды, а в aVL может быть отрицательным (непостоянный признак); длительность зубцов Р не превышает 0,10с.

3. Гипертрофия левого желудочка: увеличение амплитуды зубца R и S. При этом R225мм; признаки поворота сердца вокруг продольной оси против часовой стрелки; смещение электрической оси сердца влево; смещение сегмента RS-T в отведениях V, I, aVL ниже изолинии и формирование отрицательного или двухфазного (–+) зубца Т в отведениях I, aVL и V; увеличение длительности интервала внутреннего отклонения QRS в левых грудных отведениях более 0,05с.

4. Гипертрофия правого желудочка: смещение электрической оси сердца вправо (угол α более 100°); увеличение амплитуды зубца R в V и зубца S в V; появление в отведении V комплекса QRS типа rSR′ или QR; признаки поворота сердца вокруг продольной оси по часовой стрелке; смещение сегмента RS-T вниз и появление отрицательных зубцов Т в отведениях III, aVF, V; увеличение длительности интервала внутреннего отклонения в V более 0,03с.

Электрокардиограмма при ишемической болезни сердца.

1. Острая стадия инфаркта миокарда характеризуется быстрым, в течении 1-2 суток, формированием патологического зубца Q или комплекса QS, смещения сегмента RS-T выше изолинии и сливающегося с ним вначале положительного, а затем отрицательного зубца Т; через несколько дней сегмент RS-T приближается к изолинии. На 2-3-й неделе заболевания сегмент RS-T становится изоэлектрическим, а отрицательный коронарный зубец Т резко углубляется и становится симметричны, заостренным.

2. В подострой стадии инфаркта миокарда регистрируется патологический зубец Q или комплекс QS (некроз) и отрицательный коронарный зубец Т (ишемия), амплитуда которого начиная с 20-25-х суток постепенно уменьшается. Сегмент RS-T расположен на изолинии.

3. Рубцовая стадия инфаркта миокарда характеризуется сохранением в течении ряда лет, нередко в течении всей жизни больного, патологического зубца Q или комплекса QS и наличием слабо отрицательного или положительного зубца Т.

Зубец Р . - предсердный комплекс, отражающий процесс распространения возбуждения (деполяризации) предсердий. Источником его является синусовый узел, расположенный у устья верхней полой вены (в верхней части правого предсердия). Первые 0,02-0,03 с, волна возбуждения распространяется только по правому предсердию, последующие 0,03-0,06 с идет одновременно по обоим предсердиям. В заключительные 0,02-0,03 с оно распространяется лишь по левому предсердию, поскольку весь миокард правого предсердия к этому времени уже находится в возбужденном состоянии.

Полярность зубца Р различна в разных отведениях I,II,aVF,V3-V6 всегда положительная.

aVR всегда отрицательный.

III может быть положительный, двухфазный либо отрицательный при горизонтальном положении электрической осисердца. aVL положительным, двухфазным или отрицательным при вертикальной электрической позиции сердца. V1 0чаще бывает двухфазным, может регистрироваться в виде невысокого положительного зубца. Изредка такую же полярность имеет Р в отведении V2.

Амплитуда зубца Р составляет 0,5-2,5 мм . Продолжительность его не превышает0,1 с (колеблется от 0,07 до 0,1 с).

Сегмент P-Q .. Возбуждение атриовентрикулярного соединения, пучка Гиса, ножек пучка Гиса, волокон Пуркинье создает очень маленькую разность потенциалов, которая на ЭКГ представлена изоэлектрической линией, расположенной между концом зубца Р и началом желудочкового комплекса.

Интервал P-Q .соответствует времени распространения возбуждения от синусового узла до сократительного миокарда желудочков. Этот показатель включает в себя зубец Р и сегмент P-Q и измеряется от начала зубца Р до начала желу

дочкового комплекса. Продолжительность интервала P-Q в норме составляет0,12-0,20 с (до 0,21 с при брадикардии) и зависит от частоты сердечных сокращений, увеличиваясь с урежением синусового ритма.

Комплекс QRS .- желудочковый комплекс, формирующийся в процессе деполяризации желудочков. Для большей наглядности объяснения происхождения отдельных зубцов этого комплекса непрерывный процесс хода возбуждения по желудочкам разделяется на 3 основных этапа. I этап (начальный). Он соответствует первым 0,02-0,03 с распространения возбуждения по миокарду желудочков и обусловлены, в основном, возбуждением межжелудочковой перегородки, а также, в меньшей степени, правого желудочка. Суммарный (моментный) начальный вектор направлен вправо и вперед и имеет небольшую величину. Проекцией этого вектора на оси отведений определяются направление и величина начального зубца желудочкового комплекса в большинстве электрокардиографических отведений. Т.к. начальный моментный вектор деполяризации желудочков проецируется на отри- цательные части осей отведений I, II, III, aVL, aVF, то в этих

отведениях регистрируется небольшое отрицательное отклонение зубец q. Направление его от электродов V5 -V6 также объясняет появление небольшого зубца q в этих отведениях. Одновременно данный вектор ориентирован от электродов V1 -V2, где под его воздействием формируется небольшой ампдитуды начальный положительный зубец - зубец R. II этап (главный). Он имеет место на протяжении последующих 0,04-0,07 с, когда возбуждение распространяется по свободным стенкам желудочков. Суммарный (моментный) главный вектор направлен справа налево соответственно ориентации суммарного вектора более мощного левого желудочка. Проекция главного моментного вектора на оси отведений определяет основной зубец желудочкового комплекса в каждом из них. Он проецируется на положительные части осей I, II, III, aVL, aVF отведений, где формируются зубцы R и на отрицательную часть отведения aVR, что приводит к одновременной регистрации отрицательного зубца S. Главный моментный вектор ориентирован к электродам V5 -V6 , здесь подего влиянием возникают положительные зубцы - зубцы R. Этот же вектор имеет направление от электродов V1 -V2, поэтому в тот же период времени в них формируется отрицательный зубец зубец S. III этап (заключительный). Процесс деполяризации желудочков заканчивается охватом возбуждением их базальных отделов. Это происходит на 0,08-0,10 с. Суммарный (моментный) терминальный вектор имеет небольшую величину и значительно варьирует по направлению. Однако, чаще он ориентирован вправо и кзади. В ряде отведений от конечностей, в отведениях V4-V6 под его воздействием образуются терминальные отрицательные зубцы - зубцы S. В отведениях V1-V2 этот вектор, сливаясь с главным, вносит свой вклад в формирование глубоких зубцов S. Таким образом, одни и те же электрические процессы, регистрируемые одновременно при распространении возбуждения в желудочках, в разных отведениях могут быть представлены зубцами разной

полярности и величины. Это определяется проекцией соответствующих моментных векторов на оси отведений. Иными словами, в зависимости от положения электродов, зубцы, отражающие начальный, главный и заключительный этапы деполяризации желудочков могут иметь различное направление и разную амплитуду. При амплитуде зубца желудочкового комплекса, превышающий 5 мм, он обозначается заглавной буквой. Если же амплитуда зубца меньше 5 мм - строчной. Зубцом Q обозначается первый зубец желудочкового комплекса, если он направлен вниз. Таким образом, в желудочковом комплексе может быть лишь один зубец Q. Зубец R - любой зубец желудочкового комплекса, направленный вверх от изолинии, т.е. положительный. При наличии нескольких положительных зубцов их обозначают соответственно как R, R", R" и т. д. Зубец S - отрицательный зубец, следующий за положительным зубцом, т.е. зубцом R. Зубцов S также может быть несколько и тогда они обозначаются как S", S" и.т.д.Если желудочковый комплекс представлен одним отрицательным зубцом (при отсутствии зубца R), он обозначается как QS.

Характеристика нормальных зубцов желудочкового комплекса .

Зубец Q . может регистрироваться в отведениях I, II, III, aVL

aVF, aVR. Его присутствие обязательно в отведениях V4-V6. Наличие этого зубца в отведениях V 41 0-V 43 0является признаком патологии.

Критерии нормального зубца Q : 1) длительность не более0,03 2) глубина не более25% амплитуды зубца R в этом же отведении (кроме отведения aVR, где в норме может регистрироваться комплекс вида QS или Qr).

Зубец R .может отсутствовать в отведениях aVR, aVL (при вертикальном положении электрической оси сердца) и в отведении V1. При этом желудочковый комплекс приобретает вид QS. Амплитуда зубца R не превышает 20 мм в отведениях от конечностей и 25 мм в грудных. В практической электрокардиографии нередко большое значение имеет соотношение амплитуд зубца R в различных отведениях, чем его абсолютная величина. Это объясняется влиянием экстракардиальных факторов на амплитудные характеристики ЭКГ (эмфизема легких, ожирение). Соотношение высоты зубцов R в отведениях от конечностей определяется положением электрической оси сердца. В грудных отведениях в норме амплитуда зубца R постепенно нарастает от V1 до V4, где обычно регистрируется его максимальная высота. От V4 до V6 происходит постепенное снижение. Таким образом, динамику амплитуды зубца R в грудных отведениях можно описать формулой: R V1< R V2< R V3< R V4> R V5> R V6 .

Зубец S .- непостоянный зубец желудочкового комплекса. Максимальную амплитуду он имеет в отведении V1 0или V2 и постепено уменьшается к отведениям V5 -V6 (где в норме может отсутствовать). Соотношение зубцов S в грудных отведениях представляет формула: SV1 S V3 >S V4 > SV5 >S V6 .В отведениях от конечностей наличие и глубина этого зубца зависят от положения электрической оси сердца и поворотов сердца. Как правило, в этих отведениях амплитуда зубца S не превышает 5-6 мм. Ширина его - в пределах 0,04 мм. Описанной динамике зубцов R и S в грудных отведениях соответствует постепенное увеличение отношения амплитуд R/S от правых отведений, где оно < 1,0, к левым, в которых это отношение >1,0. Грудное отведение с равными амплитудами зубцов R и S (R/S = 1,0) называется переходной зоной . Чаще у здоровых людей это отведение V3.
