Два типа электронных сигарет, которые можно сделать своими руками. Самодельная электронная сигарета: инструкция по изготовлению Чертеж электронной сигареты своими руками

Человечество еще не придумало способа, как избавится от никотиновой зависимости, при этом не подвергая свой организм мучениям. Есть щадящий вариант отказа от обычных сигарет – использовать электронный аналог.

Но цены на них достаточно высокие. Поэтому «народные умельцы» продолжают искать способы изготовления электронных сигарет своими руками.

Если в голову пришло решение сделать устройство для курения самостоятельно, то следует рассмотреть самый простой и распространенный вариант – из картонной трубки.

Этапы работы в этом случае такие:

1. Запастись батарейками и проволокой. Для сигареты лучше всего подойдет или 3 «D», или 4 «С», это зависит от предпочтений человека. Батарейки очень важно правильно и последовательно соединить. Сделать это можно проволокой, которая должна быть на 3 сантиметра больше по длине, чем общая длина батареек.
2. Приготовить проволоку. Для этого нужно снять с нее изоляционное покрытие и выровнять ее.
3. Сделать контактную спираль. При помощи проволоки длиной в 5-8 сантиметров сделать спираль, зажим которой (типа «крокодил») установить с противоположного конца провода. Спираль должна быть плоской.
4. Подключить спираль. Для этого ее конец нужно соединить с минусами батарейки, примотать изолентой.
5. Изготовить корпус. Нам нужна разрезанная по всей длине картонная трубка, подогнанная под размер батареек. Она должна позволять вставлять батарейки без прикладывания усилий, но и не оставлять много лишнего пространства.
6. Вставляем батарейки в корпус. В трубку вставляем конструкцию из батарей, минус должен быть расположен в загнутом конце. Провод поставить таким образом, чтобы зажим высовывался из картонного устройства.
7. Сделать картридж. Этот этап требует большой аккуратности и затрат времени. Штекер можно сделать с помощью шурупа, изоленты и метала. Для этого, шуруп обмотать изолирующей лентой, а из метала вырезать форму буквы «Т». Согнуть ее вокруг штекера.
8. Сборка сигареты. Соединить зажим с внешними краями вывода картриджа.

Действовать она начинает, если центральный вывод подключен к стороне «плюс». В случае, если сигарета не заработала, проследите, не соприкасаются ли контакты друг с другом, — возможно, причина в этом.

Электронная сигарета из гильзы

Для такой сигареты используют два вида гильз – латунная и пластиковая. Работу начинать со второй.

Для этого:

1. Прокипятить пластиковую гильзу в течение двадцати минут, после чего вынуть часть из «юбки». Просверлить два отверстия диаметром в девять миллиметров под 510 коннектор в юбке гильзы. Разместить их в торце и сбоку (для кнопки).
2. Кнопка прикрепляется внутри при помощи паяльника. В торец вставить коннектор.
3. Следующим этапом является установка транзистора, который нужен для защиты кнопки от сильного воздействия батарей. Для того, чтобы уменьшить размеры транзистора, нужно сточить пластинку крепления к радиатору. Напаять резистор сопротивлением в одиннадцать кОм (можно и чуть больше, но этот самый оптимальный). Обмотать изолентой и вставить в гильзу.
4. Гильза из латуни в этой сигарете будет исполнять роль «плюса», к ней надо прикрепить «минусовый» контакт. Для его сборки следует прикрепить на провод, который идет из транзистора кружок из толстой резины, а затем провод спаять с контактной пружинкой, прикрепленной в кружку из пластика. После этих действий нужно вставить аккумулятор 18650, стоять он должен минусом к верху.
5. Для сборки не требуется особых усилий и креплений, поскольку часть с кнопкой легко надевается на латунную конструкцию.

Остается только отполировать, и можно приступать к раскуриванию.

Стоит ли рисковать здоровьем

Бывают случаи, когда самодеятельность напрямую ведет на больничную койку. И таких очень много.

Поэтому те, кто хочет самостоятельно сделать сигарету, должны быть очень осторожными и иметь опыт в сборке электронных устройств.

Неправильная сборка и эксплуатация грозит ожогами лица, рук, и дыхательных путей . Чтобы снизить риск ожогов, жидкость для сигарет нужно покупать, а не делать самостоятельно.

Помимо всего прочего, и нанести тяжкие телесные повреждения.

Подведем итоги

Итак, если вы не оставили затею сделать устройство для вейпа самому, придерживайтесь этих советов:

1. Все материалы для девайса нужно подобрать тщательно.
2. Жидкость лучше использовать покупную.
3. Особое внимание отвести сборке.

Наше мнение – лучше один раз потратиться на фирменный вейп, чем потом долго тратить деньги на лечение от последствий самодеятельности.

Мысль о создании электронной сигареты крутилась давно, но лишь спустя некоторое время всё же решился на создание этой штуковины. Покупка готовой сигарчухи как-то била по радиолюбительскому самосознанию, поэтому взялся за разработку проекта сам. Вот что она сможет:

• вкл/выкл одной тактовой кнопкой
• звуковое оповещение при вкл/выкл питания
• не возможность вкл спиралей при пороговом значении АКБ
• светодиодная индикация вкл состояния и разряда АКБ
• звуковой сигнал при разряженном АКБ
• настройка порога АКБ с шагом 0,1 Вольт
• есть 7 цветовых схем
• погасание экрана примерно через 15 сек при неактивных кнопках меню
• имеет меню настроек

Индикация на дисплее:

• номер ячейки памяти от 1 до 10
• заполнение ШИМ для конкретной ячейки памяти от 0 до 255 с шагом 1
• актуальное напряжение АКБ
• минимальное выставляемое напряжение отсечки АКБ
• цветовая гамма их всего 7

Вначале определился чем буду парить. Парить хотелось бы и атомайзером и дрипкой, поэтому и управление должно быть универсальным.

В корпусе будут два аккумулятора 18650 25R и собственно сама печатная плата сигарчухи с деталями.

Силовые ключи рассчитаны на значительный ток и к моду возможно подключать как просто атомайзеры, так и дрипки с различным количеством спиралей и их сопротивлением, благодаря наличию регулировки ШИМ возможно подстроить под конкретный вариант намотки и количества спиралей, дабы не глотать гарь.

Долговременная отдаваемая мощность расчетная порядка 150 Ватт, это конечно очень много, но потенциал должен быть. Пятисекундная отдаваемая мощность порядка 370 Ватт, честно говоря это ни к чему, но потенциал так же есть.

Уталкиваю в корпус, лишних 0,2 мм по высоте не дают уже плотно закрыться "чемодану".

В работе переходник под дрипку из нержавейки, так как места катастрофически мало, то переходник планируется как одно целое с дрипкой и имеющий внутри 510 коннектор.

Утолкал всё в корпус Z23, еле влезло, но всё же уместилось. Так как стойка была посередине, пришлось её спилить и всё крепить сквозняком через металл стойки, в последствии корпус будет допиливаться внешне, но пока как-то так. Тут видно обратную сторону корпуса:

На этом фото снятая задняя половина корпуса, стоит пока что один аккумулятор, видно что на проводе висит бузер, его девать некуда - нет места, он станет между двумя аккумуляторами внатяг.

С торца две кнопки, левая - вкл/выкл питания, правая - включение спирали. Левый светодиод, красного цвета, индицирует режим работы аккумулятора, правый зелёный - загорается при нагреве спирали.

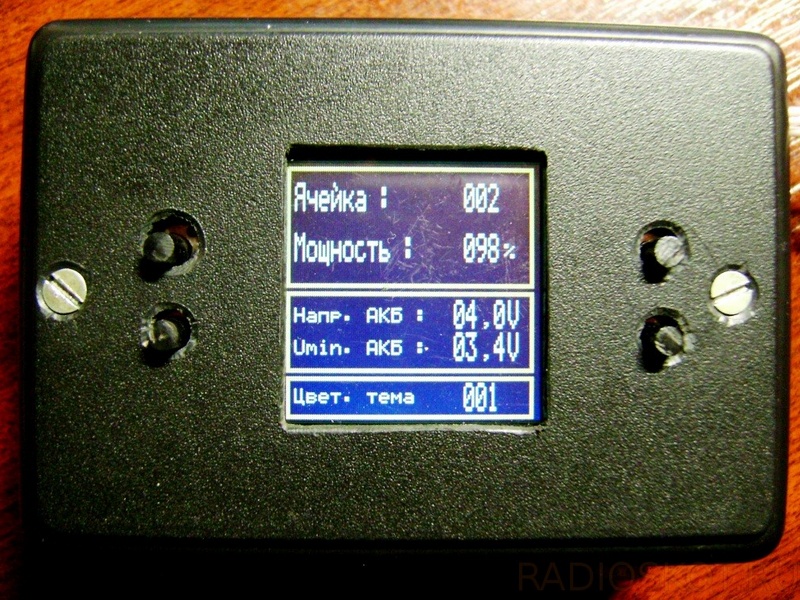

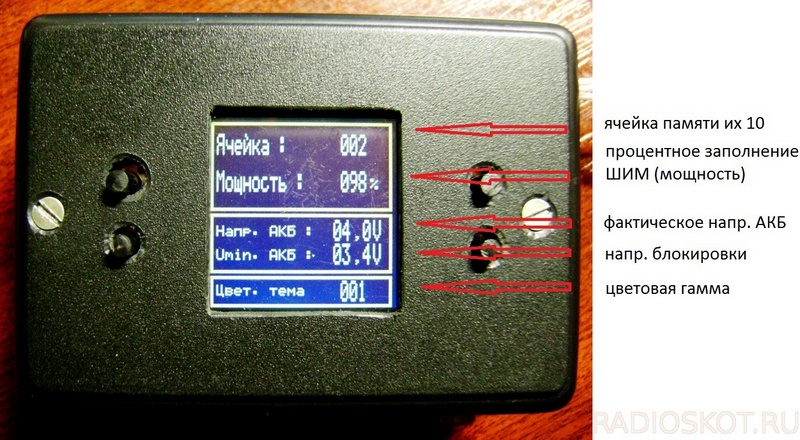

На этом фото виден основной экран, управление режимами четырьмя кнопками (SET, OK, +/-).

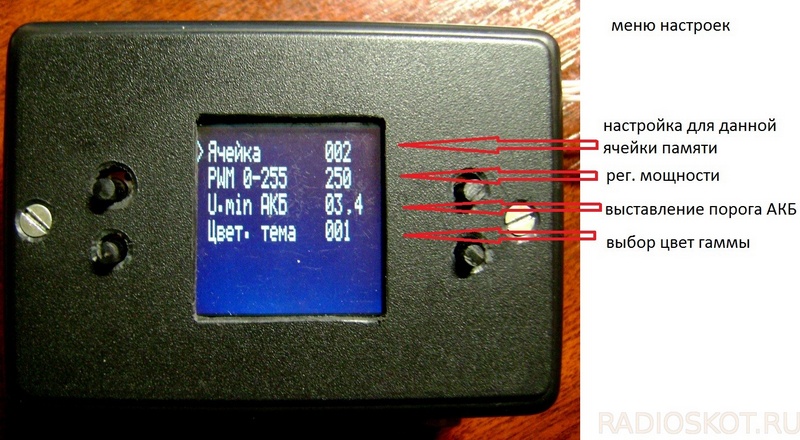

Вот меню электронной сигареты, управление теми же кнопками.

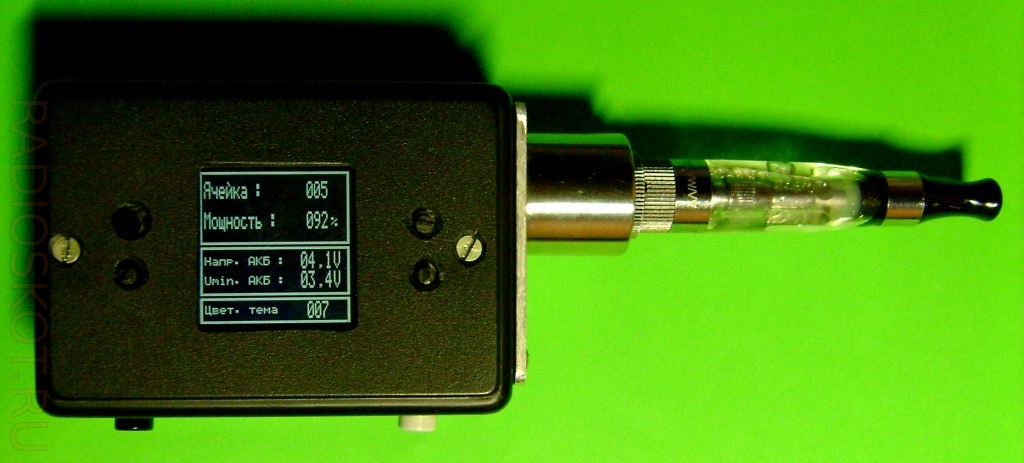

Пока обещают мне наши братья прислать атом, пришлось пока что прикрепить вот такую "соску" (что нашлось не дорогое).

Ввиду дефицита места в корпусе пришлось выточить переходник из нержавейки под дрипку диаметром 23 мм. И под конец чуть подробнее про управление:

Работает устройство действительно хорошо, стоит пока один аккумулятор, которого хватает на 3 дня интенсивного парения. За подробностями по схеме и прошивке обращайтесь к автору этого коммерческого проекта. ГУБЕРНАТОР .

Обсудить статью ЭЛЕКТРОННАЯ СИГАРЕТА СВОИМИ РУКАМИ

Популярность электронных сигарет растет с каждым годом. Производители утверждают, что эти устройства помогают полностью отказаться от курения. Но далеко не все курильщики могут позволить себе купить этот модный девайс, поэтому некоторые из них пробуют сделать электронное устройство своими руками. Данный процесс не кажется слишком сложным на первый взгляд, однако требует определенных знаний и навыков. Изготовить вейп в домашних условиях можно с помощью ручки или ненужного фонарика.

Особенности процесса

Сделать вейп в домашних условиях без каких-либо знаний в электронике и механике практически невозможно. Этот процесс требует особого внимания, аккуратности и усидчивости.

Стоит обратить внимание на качество используемых материалов и комплектующих.

Самодельная электронная сигарета вряд ли будет иметь красивый и стильный внешний вид, но по своему устройству вейпы, изготовленные в домашних условиях, мало чем отличаются от магазинных аппаратов. Жидкость для электронного аппарата также можно сделать самостоятельно.

Инструкция по сборке

Существует несколько способов легко сделать вейп дома самостоятельно, используя различные подручные материалы:

• ручку;
• бумагу;
• шприц;
• фонарик и т. д.

Самый простой вариант - это устройство на батарейках без аккумулятора и других приспособлений.

Для этого понадобятся:

• изоляционная лента;
• картон;
• плоскогубцы;
• зажим;
• провод;
• ножницы;
• 4 "долгоиграющие" батарейки;
• картридж.

Для того чтобы сделать электронную сигарету самостоятельно, нужно:

1. 1. Собрать батарейки "плюсом" к "минусу" так, чтобы "плюс" последней батарейки располагался вверху.
2. 2. Отрезать кусок провода длиной, на 3 см превышающей длину сложенных батареек.
3. 3. Снять изоляцию с провода на 5 см с одной стороны и на 2,5 см с другой. Там, где провод оголен больше, необходимо сделать спираль.
4. 4. Установить зажим к противоположенному концу провода, обжать плоскогубцами.
5. 5. Спиральный конец присоединить к "минусу" верхней батарейки.
6. 6. Зафиксировать конструкцию изоляционной лентой.

1. 1. Провести и обозначить длину батарей, после чего согнуть петлю снизу провода и прикрепить его к сгибу при помощи клея. Верхнюю часть полученной трубки обернуть резинкой.
2. 2. Поместить батареи в трубку так, чтобы "минус" провода был направлен книзу от загнутого конца.
3. 3. Провод нужно закрепить так, чтобы «лишний» его кусочек торчал из картонной трубки.
4. 4. Зафиксировать зажим с помощью резинки.

Остальные батарейки устанавливаются аналогичным образом.

Готовый картридж можно приобрести в любом магазине для вейперов. В некоторых из них уже имеются разъемы.

Следующий шаг - вырезать кусок металла в форме буквы «Т», затем согнуть устройство вокруг изолированного шурупа.

Чтобы привести электронную сигарету в действие, нужно присоединить зажим к кольцевому основанию картриджа, затем объединить центральный вывод с "плюсом" батареек.

Сигарет возрастает. Кто-то с помощью них бросает курить, кто-то просто перешел на более дешевый и менее вредный способ курения, а кто-то просто любит побаловаться вкусным и пахучим паром от электро-сигареты.

В связи с нынешним курсом доллара электро-сигареты имеют приличную цену, а служат, как показывает практика, от одного до нескольких месяцев. Лично я приобрел уже три самых обычных электронных сигареты, каждая из них прослужила мне по одному месяцу, и каждый раз я был вынужден покупать на те деньги которые сэкономил на покупке обычных сигарет, новую электро-сигарету. В конце концов я решил приобрести себе сигарету по дороже и по качественнее, пришел в магазин где мне предложили мех-мод который не имел никакой электроники, я подумал и решил сделать мех-мод самому из обычного карманного фонарика.

Как у меня это получилось?.. я сейчас вам расскажу

Для сборки мода нам понадобится:
Фонарик карманный
Аккумулятор стандарта 18650 или 26650 (отличие в диаметре и в ёмкости)
Кусок текстолита
Паяльник, флюс, припой
Коннектор из старой сигареты
Испаритель (самому сделать сложно, пришлось покупать в магазине)

Фото, что имеем мы сначала

И так, мы видим: Корпус фонарика, стёклышко, светодиодный модуль, пружинку для поддержания модуля и для обеспечения контакта и пластинку для того чтобы зафиксировать это все в корпусе фонарика.

Теперь в этом кружке нам необходимо высверлить отверстие под коннектор с старой сигареты, сверла подходящего диаметра у меня не нашлось. Просверлил дырку по меньше, а далее расточил надфилем.

Сверлим отверстия в крышки фонарика и в отражателе так чтобы они совпадали, нужны они для того чтобы вставить микровыключатель в корпус.

Делаем из круглого отверстия квадратное и можно приступать к сбору.

Вставляем это все в крышку от фонарика и садим на термоклей, фиксируем все специальной шайбой которая входит в комплект фонарика.

Я использовал минусовую шину из комплекта фонарика, только на низ вместо пружины запихнул монетку номиналом в 25 коп.

В современном мире курение стало настоящим бичом общества. Возможность избавиться от этой дурной привычки, не подвергая свое тело «мучениям», да ещё и следуя моде, начала радовать людей. Поэтому всем и полюбились электронные сигареты. Однако далеко не у всех есть деньги на брендовые девайсы, стоящие не одну сотню долларов, да и всегда есть люди, которые хотят сделать что-то своё. Если вы относитесь к таким, то эта статья для вас!

Наверняка, многие из вас думают, что покупное устройство относительно затраченного времени, да и в целом материально выйдет вам гораздо дешевле обычной сигареты, однако учитывая гигантские наценки фирм, это совершенно не так.

Как собрать электронную сигарету знает далеко не каждый. Конечно, многие из вас хотят просто купить ее себе, и даже не задумываться о том, как она работает. Однако для опытных вейперов, именно последнее является стимулом собрать самодельное устройство. Ведь только зная, как работает ваша сигарета, вы всегда сможете правильно и практично её использовать!

Недостатки и риски

Зная как собрать электронную сигарету, данный процесс кажется не таким уж и сложным, но для этого человеку необходимо уже иметь определенный опыт. В этом деле, важно выбирать всё с долей скрупулезности от инструментов до материалов, которые будут использоваться.

Если вы неправильно соберёте электронную сигарету, то при ее эксплуатации вам угрожают не только внешние ожоги лица, но и сильные ожоги дыхательных путей. Это ещё один повод задуматься о том, насколько часто сигарета находиться около вашего лица, и насколько важно обезопасить себя от казусов. Естественно, жидкости вы вряд ли сможете сделать самостоятельно, без должных знаний в области химии, так что их докупать придётся в любом случае.

Однако, существуют умельцы, которым удаётся при наличии пары простых реагентов и масел, смешивая всё наобум, создать собственные наполнители. В такие моменты, задумываясь об экономии сейчас, они вряд ли думают о том, сколько денег могут потратить на лечение в дальнейшем!

Ведь если не знать пропорций, в которых всё это необходимо перемешивать, то вовсе нетяжело навредить самому себе, а иногда и окружающим. Вполне нормально, когда уже купленные специальные наборы просто смешивают в разных пропорциях для получения уникальных вкусов. Но есть умельцы, которые используя глицерин и другие составляющие, самостоятельно проходят весь процесс изготовления. Причём покупают они все составляющие часто через китайские магазины или с рук, дабы сэкономить максимум денег.

В итоге, из всего вышесказанного можно сделать вывод, что намного безопаснее просто купить сигарету, чем создавать её самому. Без должных знаний и умений вы рискуете навредить своему здоровью, поэтому дальнейшее содержание статьи рекомендуется лишь искушенным вейперам!

Вариант из картонной трубки

Если вы уже точно решили разузнать, как самому собрать электронную сигарету, то стоит сказать, что самая простая «комплектация» самоделки, это сигарета в картонной трубке, делается она следующим образом.

№1 Подбираем батареи и проволоки

Наш выбор останавливается либо на 3 «D», либо на 4 «С», тут всё зависит от того, как вам удобно. Выбрав батарейки, соединяем и собираем их в последовательную цепочку, при помощи электрической проволоки, примерно на 3 см длиннее, чем общая длина сложенных батареек.

№2 Подготавливаем проволоку

Щипцами снимаем изоляционное покрытие, и в случае витого провода, его необходимо разогнуть руками.

№3 Изготавливаем контактную спираль

Делаем спираль, используя 5-8 см оголённых проводов, зажим необходимо устанавливать с противоположного конца провода, а сам провод обжимаем плоскогубцами.

№4 Подключаем спираль

Спиральный конец присоединяем к минусам батареи, и прикрепляем его с использованием изоленты.

№5 Изготавливаем корпус

Так как вариант сигареты у нас дешёвый, то и на корпусе придётся экономить. Сделаем его из разрезанной по всей длине картонной трубки. После, подгоняем трубку до тех пор, пока её диаметр не позволит вставить батарейки без усилий, и не даст много лишнего пространства. Устанавливаем одну батарейку, проверяем петлю внизу провода, и намертво прикрепляем его при помощи клея к изгибу, а верх трубки оборачиваем резинкой.

№6 Устанавливаем батарейки в корпус

Далее, устанавливаем в получившееся устройство изначальную батарею, но делаем это так, чтобы минусом она смотрела в загнутый конец. Провод устанавливайте так, чтобы зажим сверху картонной колбы немного высовывался. Все остальные батарейки, устанавливаем всё по такому же принципу.

№7 Дорабатываем картридж

Самым сложным моментом здесь будет создание штекеров, чтобы установить картриджи. В большинстве картриджей V2 уже существует специальный разъём. Нам не хватает только штекера, который мы можем сделать, просто оборачивая шуруп изолентой и вырезав из обычного метала, букву Т. Букву сгибаем вокруг нашего «штекера».

№8 Собираем самодельную сигарету

Чтобы окончательно подготовить сигарету, присоединяем зажим к внешним кольцам вывода установленных картриджей. Сигарета приводиться в действие при соединении центрального вывода в картридже и плюса батарейки с самого верха. Если вы сигарету не используете, следите за тем, чтобы эти контакты не соприкасались, иначе волокна находящиеся внутри неё могут перегреться, что приведёт к достаточно плачевным последствиям. Ещё стоит оградить такую сигарету от коротких замыканий, и тогда она прослужит вам долго и позволит сэкономить немало денег!

Из гильзы

Еще один оригинальный способ изготовления ЭС из гильзы.

1. Гильза из латуни нам поначалу не понадобиться, поэтому её вы можете отложить, а вот пластиковую нужно сразу же положить в кипящую воду на 20 минут, после чего вытащить пластиковую её часть из юбки гильзы.
2. В самой же юбке просверливаем несколько отверстий в 9мм, они предназначены под 510 коннектор. Также, просверлите отверстие сбоку, чтобы позже туда можно было вставить кнопку, для неё хватит и 3.5 мм.
3. Кнопку мы припаиваем внутри гильзы, и сразу же припаиваем один из её контактов к внутренней оболочке.
4. Далее подготавливаем транзистор, который нам будет необходим для ограничения поступающего тока в батарею. Для этого сточим пластинку, по которой он крепился к радиатору, и дополнительно напаяем 11 кОм сопротивление в виде резистора. После чего изолируем его с помощи изоленты и устанавливаем в саму гильзу, где просверлены 9мм отверстия.
5. Теперь пришло время крепить минус.
6. Когда мы подготовили наш гильзмод, пришло время вставить его в латунную гильзу вместе с аккумулятором 18650, и что важно, последний обязательно должен вставляться минусом к верху!
7. После установки аккумулятора, сразу же насаживаем верхнюю часть с кнопкой, при этом закрывает гильзу она достаточно плотно, поэтому ничего дополнительного для крепления нам не понадобиться.
8. Вот и всё, мы сделали гильзомод! Всё что вам остаётся, это сделать более менее приличный бокс под это приспособление, чтобы выглядело оно более элегантно!

Самодельный боксмод

А вот как раз, чтобы выглядело всё то, что мы сделали красиво, нам и понадобиться боксмод! Для него практически идеально подойдёт старый Power Bank, или что угодно прямоугольной формы. Если это будет ненужный Power Bank, то это лишь плюс, ведь в таком случае, всё что вам придётся сделать, это перепаять пару проводов на кнопку, и на подачу электричества к спирали, и считайте что ваш Боксмод готов!

Самодельную электронную сигарету делать не только долго, но и опасно, поэтому прежде чем начинать, примите все меры безопасности. Однако если вы будете использовать электронные схемы, заранее заготовленные в Power Bank’е, то ваше устройство станет безопаснее в разы! Но всё же, знать о том, как сделать электронную сигарету, будет полезно каждому вейперу, чтобы разбираться в своём устройстве как можно лучше!

Видео

Посмотрите оригинальный способ, как собрать электронную сигарету из подручных средств.
