Хотите поменять проводку в квартире своими руками? — Это возможно! Для этого не обязательно иметь действующий допуск электрика, или диплом электромонтёра. Достаточно быть электриком в душе, и иметь немного технического образования и понимания с чем вы имеете дело. Если у вас не хватает практического опыта, но вы очень хотите поменять проводку сами — эта статья для вас.

Расчеты и схема

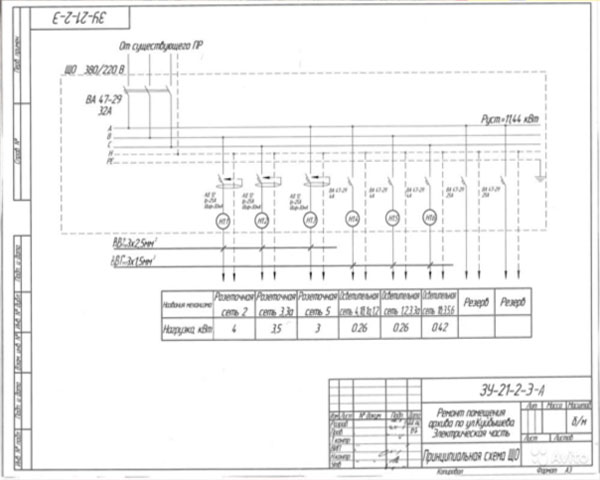

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры . Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные , то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля , то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет . Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления .

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см. . Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено , нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными , а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19 , с перерывом на обед с 13 до 15 .

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика , или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно ! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники , в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Любые работы, связанные с электричеством, требуют серьезного, грамотного подхода, поэтому схема электропроводки в квартире, должна быть хорошо продумана и качественно выполнена.Именно с электрики, начинается ремонт в новой квартире или доме. С нее же, следует начинать любой капитальный ремонт жилья. Основные этапы ремонта, выглядят следующим образом. Сначала, по всем стенам прокладываются провода, потом они обрастают грунтовкой, малярной сеткой, штукатуркой, шпаклевкой и обоями. Под этим толстым слоем,

электропроводка будет покоится не один десяток лет. Именно поэтому, перед ее монтажом, нужно очень тщательно продумать будущую схему электропроводки в квартире.

С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом. Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа! Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты. Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда. Да и сколько удлинителей потребуется, на двух или трех этажный дом, а ведь их еще купить надо, сколько будет потрачено денег? А сколько нервов, будет тратиться каждый раз, как вы в очередной раз, споткнетесь об лежащий на полу провод пилота.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы. Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Рисуем схему - силовая часть

Максимально подробно, со всеми пояснениями и картинками, монтаж электропроводки от самого начала и до конца изложен в пошаговом руководстве

Итак, вы определились. Теперь, нужно изложить все идеи и планы на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте, в качестве наглядного примера, возьмем стандартную однокомнатную квартиру. Для выполнения схемы нам понадобиться:

• тетрадный лист
• линейка
• ручка
• цветные карандаши или фломастеры

На схеме указываем, расположение стен и дверных проемов. Конкретных размеров не требуется, только общая картина.
Вот такая, у нас получилась схема квартиры. Просто и понятно.

Для того, что бы было понятно, о чем идет речь, я пронумерую и подпишу комнаты:

• Комната 1 - зал
• комната 2 - кухня
• комната 3 - ванная
• комната 4 -прихожая

Теперь, нам нужно нарисовать на нашей схеме, места расположения мебели и бытовой техники.

Предметы, обозначенные красным цветом, являются потребителями электроэнергии, а значит в этих местах нам будут нужны розетки. Теперь, упрощаем схему, убираем мебель, а на местах, где будет бытовая электроника, рисуем обозначение розеток на схеме . Вот такая схемка у нас должна получиться.
Теперь, давайте проясним условные обозначения, которые мы использовали и еще будем использовать в наших схемах.

Продублирую подписи, сверху вниз:

• розетка
• двойная розетка
• выключатель одноклавишный
• выключатель двухклавишный
• светильник, люстра, лампочка
• распаячная коробка (распределительная коробка)
• конец провода, для дальнейшего подсоединения оборудования
• силовой щит

Конкретные размеры, расположения розеток, нужно будет указать на схеме, как только вы окончательно определитесь с местами расстановки мебели и техники.

Рисуем схему - осветительная часть

В нашем примере, все люстры и светильники, будут располагаться в центре комнаты. Начнем рисовать, с комнаты, номер 1 - зал. Координаты расположения светильников, длину и ширину, при наличии точные размеров помещения, можно указать сразу. Для нашего примера, конкретных размеров нет, поэтому выполним все необходимые замеры, во время первого этапа монтажа - разметки. Для примера, покажу как искать центр комнаты. Сначала, меряем ширину комнаты, полученное значение делим пополам. Например, если ширина получилась 4 метра, делим ее пополам, 4: 2 = 2, получается 2 метра.
Теперь, измеряем длину комнаты и так же делим ее пополам. Например, длинна 6 метров, делим пополам, 6: 2 = 3, получилось 3 метра. Нам известны координаты середины. По заданным значениям, отмечаем центр комнаты. Я его обозначил крестиком.
Аналогичным образом, размечаем все остальные комнаты.
Г - образную комнату, под номером 4 (прихожая), делим на две части и тоже размечаем.
Теперь, заменяем крестики на условные обозначения светильников и получаем вот такую картинку.
Для завершения нашей схемы, нужно нарисовать выключатели. Для этого, нам снова нужно подумать и определиться, на этот раз, с межкомнатными дверями. А именно, на какую сторону они будут открываться, влево или вправо и куда, вовнутрь или наружу. Делается это для того, чтобы какой нибудь выключатель, не получился случайно за дверью, когда ремонт будет полностью готов. Обычно, открывание дверей делают в наименьший угол. Здесь, учитывается полезность места слева и справа, но так же не забываем про мебель, дверь не должна в нее упираться. Итак, с дверями определились.

Теперь, можем нарисовать выключатели. Как правило, выключатели располагают внутри комнат. Чтобы открыв дверь, и войдя комнату, можно было сразу включить свет, а выходя выключить. Управление светом конкретной комнаты, будет находится полностью в руках того, кто в ней находится. Легли спать, выключили свет, при этом не нужно выходить из комнаты. Удобно. Исключение составляют сырые и влажные помещения, например ванная комната и туалет. Здесь, выключатели выносят наружу, так как постоянное попадание влаги в выключатель, приведет к его быстрому выходу из строя.

Рисуем выключатели на схеме, используя условные обозначения. Перед началом монтажа электропроводки, нужно будет указать на схеме, конкретные размеры выключателей, высоту и отступ от края двери.

Итак, в итоге мы получили две картинки:

1. схема расположения розеток
2. схема светильников и выключателей

Первый этап выполнен. По его итогам, мы имеем первую и основную часть электрической схемы.

Этап второй, схема прокладки провода

Для начала, нужно детально просчитать и продумать маршрут прокладки провода. Для этого нужно внимательно осмотреть помещение, в котором планируется монтаж. Точно знать какие чистовые и отделочные работы будут производиться. Что должно интересовать:
Подвесные, натяжные потолки
Будут ли штукатуриться стены, если да, какая будет толщина слоя
Для монолитных домов, необходимо знать какие стены несущие
Расположение плит перекрытия, как проходят каналы и насколько они чистые
Почему это важно. Объясню на конкретном примере.
Допустим, в нашей однокомнатной квартире, которую мы взяли за пример в первой части, планируются натяжные потолки. С точки зрения электрики, это просто замечательно. Дело в том, что теперь, если электромонтажные работы выполняются самостоятельно, можно сэкономить много сил и времени, а так же кучу денег, на материалах. Экономия происходит за счет того, что теперь, появляется возможность выбора комбинированного способа монтажа скрытой электропроводки.
Монтаж провода выполняем по потолку в негорючей гофрированной трубе, спуски к розеткам и выключателям делаем в вертикальных штробах.
Посмотрите, сколько преимуществ мы получаем, используя данный метод монтажа:
Если происходит замена электропроводки, скрытого исполнения, без обновления штукатурного слоя, не нужно делать львиную часть тяжелых работ по изготовлению горизонтальных штроб для укладки провода. Данный вид подготовительных работ, занимает почти 50% времени, расходуемого на весь цикл монтажа электропроводки.
Не требуется протяжка провода в каналах плит потолочных перекрытий. Данный метод прокладки используется, что бы скрыто проложить провод к центру комнаты, для питания люстры или светильника. Экономим силы и время, каналы плит перекрытий не всегда чистые, в некоторых ситуациях приходиться повозиться.
Существенно сокращаем количество требуемого провода. При прокладке его по стенам, приходиться огибать лишние расстояния, выполняя монтаж по потолку, можно выполнить прокладку по наикротчайшему пути.
Из этого примера видно, как может измениться соотношение потраченных сил времени и денег на весь монтажный цикл. Именно поэтому, к данному вопросу следует подходить так щепетильно.
На что следует обратить внимание, если монтаж электропроводки будет осуществляться, стандартным способом прокладки, скрыто по стенам.
Очень желательно, стараться обходить бетонные перекрытия, расположенные над окнами и дверями. Первая причина, штробить их очень проблематично. Вторая, в дальнейшем могут возникнуть казусы при установке гардин для штор.
Нужно правильно определить, как проходят каналы в плитах перекрытия, так как в них будут прокладываться провода на люстры и светильники.
Просчитать расположение распределительных коробок. При правильно выбранном количестве и расположении, можно существенно сократит количество требуемого для монтажа провода.
Если дом монолитно бетонный, следует просчитать расположение розеток и выключателей таким образом, чтобы они не попали на несущие конструкции. Нарушать их целостность категорически запрещается!
После того, как мы учли все моменты, переходим к зарисовке схемы прокладки провода. Для этого, используем две схемы, которые у нас получились в первом этапе. Накладываем схемы друг на друга и получаем общую картинку.

Начнем с комнаты номер 1. Здесь, будут стандартные потолки под покраску, поэтому, провода будут монтироваться по стенам, для люстры в канале потолочной плиты. В данной комнате, будут располагаться две двойные розетки, один выключатель и люстра. Тянем провод, начиная с самого дальнего угла, так как в нем расположены первые в цепи двойные розетки. Останавливаемся на выходе из комнаты, там будет располагаться распределительная коробка.

Делать розетки шлейфом, я бы не советовал, это существенно сократит пропускную мощность последней розетки. Будет правильней и надежней, выполнить все соединения в распределительной коробке. Поэтому, ведем провод напрямую, от каждой розетки, до коробки. Зарисовываем маршрут провода со второй двойной розетки.

Теперь, рисуем маршрут прокладки провода, от люстры до распределительной коробки.

От выключателя до коробки.

Все провода собраны в одном месте, зарисовываем место расположения распределительной коробки.

Аналогичным образом зарисовываем маршруты прокладки проводов других комнат.
Электропроводка на кухне. Здесь, имеется возможность использовать канал плиты перекрытия, для сокращения маршрута провода одой из розеток. Пропускаем провода в канале плиты, тем самым экономим время и провод.

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы . Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:

• Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
• Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
• Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка - розетка или осветительный прибор - питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

• Только освещение для жилых комнат, кухни и коридоров.
• Подключение питания к жилым комнатам.
• Подключение питания к кухне и коридорам.
• Отдельно подключаются освещение и питание к помещениям с повышенной влажностью - ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
• Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного , которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

• В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
• Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
• Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
• Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
• Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

Разводка электрики в квартире - это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос - зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта - разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой - если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами - это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование .

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке - это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками - это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод - это фаза, синий провод - это общий ноль и зеленый с желтым - это земля.

Что запрещено делать при замене электропроводки в квартире

1. Соединять провода вне распределительной проводки.
2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
10. Делать горизонтальные штробы.
11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке - это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Еще совсем недавно нагрузки на электрическую сеть в жилых помещениях были незначительными. Расчетам, монтажу сетей не уделяли должного внимания. Проекты электроснабжения выполняли по типовым схемам. Появление современной техники высокой мощности обуславливает перепланировку всей сети электрической квартирной проводки, перерасчет ее по мощности и замену электрики. Чтобы выполнить проектировочные и монтажные работы в новой формации, необходимо знать современные принципы обустройства электросети жилого помещения.

Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

• одна группа;
• несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

• схема электросети позволит заранее спланировать необходимое оборудование и средства;
• наличие схемы позволит точно определить мощность входного ввода;
• чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
• схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Выбор способа прокладки: открытый или скрытый

После определения схемы размещения кабельных линий следует принять способ закладки кабелей. Существует два способа прокладки линий – скрытый, открытый.

Первый способ распространен тогда, когда отделку помещений производят подвесными конструкциями и фальшпанелями (гипсокартон, МДФ). Здесь нет необходимости делать пазы (штробы) в стенах с последующей шпаклевкой. Скрытая электропроводка, выполненная в квартире, имеет ряд весомых преимуществ:

• сохранение общего вида, целостности интерьера;
• менее строгие требования к условиям монтажа кабелей;
• увеличенные допуски к разрешенным токам.

Не редко встречают вариант открытой проводки. Провода зачастую располагают в специальных пластиковых коробах, закрепленных на декоративной отделке поверхностей комнаты. Открытый способ заложения кабелей имеет следующие преимущества:

• возможность монтажа после или во время отделочных работ;
• более быстрый монтаж;
• возможность модернизации сети благодаря прокладки дополнительных кабелей или их демонтажа.

В настоящее время, если обустройство электросети является составной частью общего ремонта помещения, специалисты используют чаще скрытый способ прокладки проводников.

Инструмент, который понадобится для работы

Монтаж, ремонт электрики – процесс сложный, трудоемкий, выполняемый профессиональными электриками. Без набора специального оборудования здесь не обойтись. В работе (для прокладки, замены старой электропроводки) монтажная бригада использует следующий набор профессионального инструмента и приспособлений:

• угловая шлиф машинка с отрезными кругами по камню;
• долото;
• перфоратор;
• отвертки с рукоятками из изоляционного материала;
• указатель фазы (индикатор);
• кусачки;
• пассатижи;
• удлинитель;
• уровень;
• шпатель;
• переносная лампа.

Перечень дальнейших работ

После того, как чертеж схемы электропроводки набросан, приступают к расчету параметров сети и ее монтажу.

Выбор кабеля и расчет его сечения

Для точного расчета сечения кабеля по мощности потребителей используют следующую зависимость: I=P/U, где Р – суммарная мощность всех потребителей в контуре, для которого выбирают площадь сечения жил проводника, а U – напряжение сети квартиры. Чаще всего контуры проводки выстраивают таким образом, чтобы нагрузка по электрическому току в них не превышала 25 А. В таком случае используют следующие сечения:

• провод ВВГ-3*2,5 – двухжильный силовой кабель с сечением одного проводника 2,5 мм 2 . Это наиболее используемый провод для организации электросети в квартире. Им соединяют распределительный щит с распределительными коробками помещений;
• провод ВВГ-3*1,5 — двухжильный силовой кабель с сечением одного проводника 1.5 мм 2 . Такими проводниками производят монтаж от распределительных коробок к розеткам, ;
• провод ВВГ-3*4 – трех жильный силовой кабель с сечением проводника 4 мм 2 . Такие проводники выделяют в отдельные контуры для подсоединения мощных потребителей квартир (печь, нагревательный бак, другое).

Разметка розеток и выключателей

Размещение розеток и выключателей в квартире должно обеспечивать удобство их использования и покрывать потребности жильцов в подключении оборудования. Типовой пример схемы расстановки электрооборудования (точек подключения) представлен на рисунке 6.

При разметке мест расположения розеток, выключателей необходимо соблюдать следующие требования современных стандартов:

• розетки и выключатели располагают слева от дверей;
• выключатели монтируют на высоте от пола 0,9 м;
• в жилых комнатах розетки располагают на высоте 0,4 м от пола, в кухне – 0,95 -1,15 м, в ванной комнате использование розеток запрещено.

Штробление стен

После разметки мест размещения распределительных коробок, розеток, выключателей, точек установки светильников приступают к обустройству канавок (штроб) вдоль стен, на потолке для закладки проводки. Стоит помнить, что штробление следует выполнять в горизонтальной и вертикальной плоскостях по прямым линиям. Это в будущем позволит более точно определить места прокладки провода. Канавки выполняют при помощи болгарки или перфоратора. Глубина штробы должна быть не менее 20 мм, а ширина – достаточная для укладки всех кабелей, запланированных к прокладке в данном месте.

Укладка кабеля

Принципы укладки кабелей скрытой и открытой проводок одинаков. Монтаж начинают от точек подключения и ведут к распределительному щитку. Далее магистраль заводят в щиток, переходят к другому контуру. При необходимости на конечные участки проводки вешают опознавательные бирки для быстрого ориентира. После окончания прокладки кабели закрывают коробами или шпаклюют в стене.

Установка подрозетников и распаячных коробок

Уложенная проводка подводится к смонтированным распаячным коробкам и подразетникам, заводится в них, концы выгоняются наружу с небольшим запасом. Все разветвления проводки обустраиваются в коробках. Соединение проводников алюминиевой или медной проводки должно быть надежным. Для подключения целесообразно использовать специальные приспособления, как это показано на рисунке 7.

Непосредственно перед соединением провода прозванивают и убеждаются в правильности ведения монтажных работ на данном этапе.

Установка и сборка электрического щита

Когда все кабели всех электрических контуров проложены к месту монтажа электрощита, приступают к организации распределительного щитка квартиры. Эта часть электросети характеризуется большим количеством проводников, защитных устройств, поэтому очень важно все подключения выполнить корректно. Для щитка всегда выбирают монтажные ящики с некоторым запасом посадочных мест. Это позволит в будущем модернизировать систему или устранить ее неисправность.

Пример схемы электрического щитка стандартной квартиры приведен на рисунке 8.

На рисунке позициями обозначены: 1 - вводной автомат; 2 - электрический счетчик; 3 - нулевая шина; 4 - шина защитного заземления; 5–9 -автоматы; 10 - отдельный автомат для освещения

Монтаж розеток и выключателей

В заранее установленные коробки с выведенными концами проводки монтируют розетки, . Процесс это не затруднительный и потребует минимального набора инструмента: пассатижи, кусачки, отвертка. Это заключительный этап монтажных работ электросети квартиры.

Проверка качества работы

Проверку качества выполненных работ выполняют путем включения контуров проводки и проверки наличия напряжения, правильности распределения фаз в сети. Данную процедуру осуществляют при помощи индикаторов напряжения. Неправильный монтаж может также сразу показать отключенный автомат защиты сети от короткого замыкания.

Полезное видео по теме
